QoS Plus 的效率图形
- Data Transferred By Number of Accesses（按访问次数列出传送的数据）
表示为一个直方图，图中的不同区域按 I/O 访问频率显示了存储域中所有 LUN。该直方图中的条形高度表示传送的数据量。未标记 y 轴。
- Tier Structure By Storage Class and Priority（按存储类和优先级列出层结构）
表示为一个图形，图中的各个 LUN 区域显示了选定自动分层 LUN 的存储类和容量。图表中还显示了一个数字，表示自动分层 LUN 的 QoS 优先级。图表底部的表格提供了选定 LUN 的列表。该表格也是图形中显示的 LUN 的图例。
在这两个图形中，您可以观察数据块的放置，并确定应用于选定自动分层 LUN 的 QoS Plus 功能的效率。

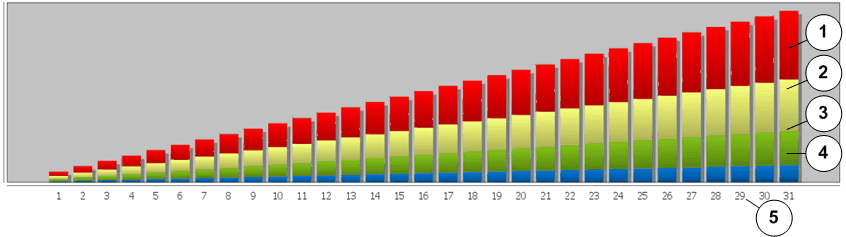

图: 1 按访问次数列出传送的数据直方图
- 图例
-
1 占用性能 SSD 的 LUN 区域的 I/O 活动 4 占用容量 HDD 的 LUN 区域的 I/O 活动 2 占用容量 SSD 的 LUN 区域的 I/O 活动 5 LUN 区域 3 占用性能 HDD 的 LUN 区域的 I/O 活动
该直方图显示了存储域中所有自动分层 LUN 的 I/O 分布和数据传送活动。系统会统计向自动分层 LUN 传送数据以及从其传送数据所需的 I/O 访问次数。然后将该信息绘制在图形上，按 I/O 活动从低到高的顺序排列。系统会按访问频率和存储类将不同的 LUN 区域分类。图中显示了传送到每个类别的数据量。
如果接收大部分 I/O 的 LUN 区域在最佳存储类中，则 QoS Plus 最有效。图中显示了当接收大部分访问的 LUN 区域也在最高效的可用存储类（即性能固态驱动器 (solid-state drives, SSD)）中时，能够有效地使用存储。如果接收大部分访问的 LUN 区域不在 SSD 中，可通过将性能 SSD 容量添加到存储域中来改进性能。

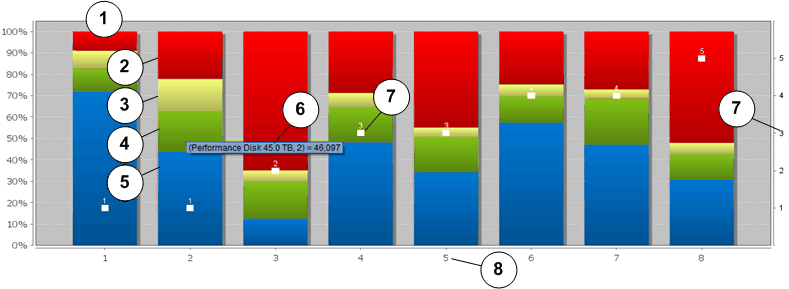

图: 2 按存储类和 QoS 优先级列出层结构图形
- 图例
-
1 已分配的 LUN 容量 5 占用容量 HDD 的相对 LUN 存储容量 2 占用性能 SSD 的相对 LUN 存储容量 6 工具提示 3 占用容量 SSD 的相对 LUN 存储容量 7 QoS 优先级值： - 1 = 超高
- 2 = 高
- 3 = 中
- 4 = 低
- 5 = 归档
4 占用性能 HDD 的相对 LUN 存储容量 8 对应于图形下方一系列 LUN 的 LUN 行号
LUN 中每个区域的存储类
每个区域的存储容量
表示 LUN 的 QoS 优先级的值
图中的信息可帮助您确定 LUN 是否放置在最佳存储类中以及是否分配有适当的 QoS 优先级。理想情况下，您希望将 I/O 负荷繁重且容量需求较高的 LUN 分配到高级存储类中并让其使用最高的 QoS 优先级。相反，您希望将 I/O 负荷较低的 LUN 分配到低成本的存储类并让其使用低 QoS 优先级。
QoS Plus 的效率报告
在 Generate Auto‑Tier Effectiveness Report（生成自动分层效率报告）对话框中，您可以查看自动分层效率报告。该报告汇总了 QoS Plus 功能对存储域中自动分层 LUN 执行的分析结果。
- 约束的偏差
- 表示数据分布和 I/O 活动在自动分层 LUN 可用的所有存储类中的均匀程度。报告中提供了介于 0 到 1 之间的值。请参考下表中的信息来解释约束的偏差值。
表 1 约束的偏差 约束的偏差近似值 说明 接近 1.0
表示 I/O 活动和 LUN 数据在所有可用存储类中的分布不均匀。
LUN 中的少量数据位于接收所有 I/O 活动的高成本性能 SSD 上。同一个 LUN 中的绝大部分数据位于从不访问的低成本存储上，例如容量驱动器。
QoS Plus 对 LUN 有益。
接近 0
表示 I/O 活动和数据在所有可用存储类中均匀分布。
QoS Plus 对 LUN 的益处很小。
- 平均 IOPS
表示上一个自动分层扫描周期内的平均 IOPS 次数。
- 高峰 IOPS
表示上一个自动分层扫描周期内 IOPS 值最大的两分钟时间范围内的 IOPS 次数。
