이 부록에서는 SL150 Modular Tape Library 벽(측면), 테이프 슬롯 및 위치 체계를 설명합니다.
라이브러리 벽
라이브러리에 두 가지 유형의 벽이 있습니다.
슬롯에 놓인 테이프(카트리지)는 가로로 눕혀서 허브가 아래쪽으로 바닥에 평행하게 놓습니다. 위치를 이탈하지 않도록 성형된 내부 고정 클립으로 테이프를 슬롯 안에 고정시킵니다.
테이프 슬롯 위치
그림 A-1 ~ 그림 A-3는 유효한 스토리지 슬롯, 메일슬롯, 드라이브 위치를 보여줍니다.
이전 StorageTek 라이브러리에서 테이프 위치는 패널, 행 및 열 값과 관련된 라이브러리 물리적 주소 지정 체계에 따라 나열되었습니다. SL150은 참조되는 구성 요소에 따라 변경되는 USER 물리적 주소 지정 체계를 사용합니다.
| 구성요소 |
SCSI 요소 주소 | USER 물리적 주소 지정 |
|---|---|---|
| 슬롯(데이터) | 예 | module,side,row,column |
| 슬롯(예약) | 아니오 | module,side,row,column |
| 드라이브 | 예 | module,top|bottom |
| 메일슬롯 | 예 | slot number |
| 확장 메일슬롯 | 예 | module,side,row,column |
| 전원 공급 장치 | 아니오 | module,top|bottom |
| 로봇손 | 예 | 해당 사항 없음 |
그림 A-1 ~ 그림 A-3은 이러한 용어가 어디에 적용되는지 보여줍니다.
요소 매핑
테이블 A-1은 SL150 라이브러리에 모듈 10개가 설치된 경우 시작 요소 주소와 각 요소 유형의 최대 개수를 보여줍니다.
주:
메일슬롯을 통해 운영자는 라이브러리 작동 중 카트리지를 넣거나 뺄 수 있습니다. 메일슬롯을 가져오기/내보내기 요소 또는 CAP(카트리지 액세스 포트)라고도 합니다.| 요소 유형 | 첫번째 요소 주소 | 10개 모듈 및 표준 메일슬롯 구성의 SL150 라이브러리에 대한 최대 요소 수 | 10개 모듈 및 확장 메일슬롯 구성의 SL150 라이브러리에 대한 최대 요소 수 |
|---|---|---|---|
|
로봇손 |
0 |
1 |
1 |
|
메일슬롯 |
10 |
4 |
19 |
|
드라이브 |
500 |
20 |
20 |
|
스토리지 슬롯 |
1000 |
300 |
285 |
테이블 A-2는 SL150 라이브러리에서 요소 유형과 연관된 번호 지정 키를 보여줍니다.
| 요소 유형 | 번호 지정 키 |
|---|---|
|
로봇손 |
호스트 주소: |
|
메일슬롯 |
호스트 주소: 사용자 물리적: |
|
확장 메일슬롯 |
호스트 주소: 사용자 물리적: |
|
드라이브 |
호스트 주소: 사용자 물리적: |
|
스토리지 슬롯 |
호스트 주소: 사용자 물리적: |
|
예약 슬롯 |
사용자 물리적: |
|
전원 공급 장치 |
사용자 물리적: |
라이브러리 구성 및 슬롯 맵

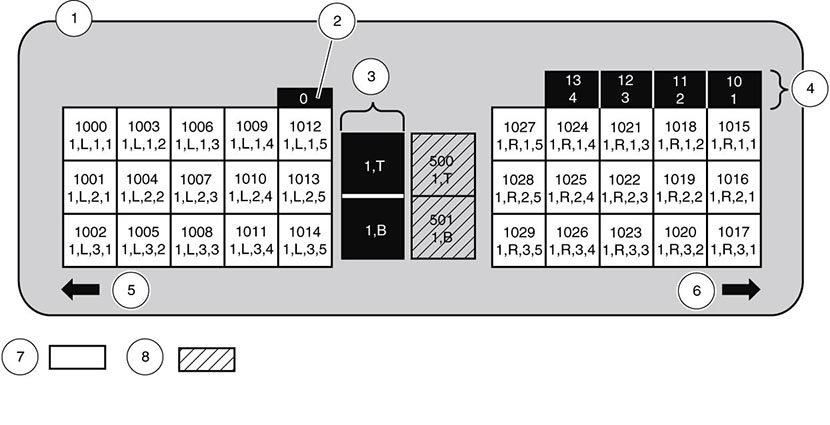

그림 A-1은 기본 모듈, 예약 셀 없음 및 표준 메일슬롯 구성의 라이브러리를 보여줍니다.
그림 A-2는 모듈 2개, 예약 셀 없음 및 확장 메일슬롯 구성의 라이브러리를 보여줍니다.
그림 A-3은 모듈 10개, 예약 셀 3개 및 표준 메일슬롯 구성의 라이브러리를 보여줍니다.
그림 범례:
1 - 모듈 1(기본)
2 - 로봇
3 - 전원 공급 장치
4 - 표준 메일슬롯
5 - 왼쪽 매거진 프론트
6 - 오른쪽 매거진 프론트
7 - 스토리지 슬롯
8 - 테이프 드라이브
그림 범례:
1 - 모듈 1(기본)
2 - 로봇
3 - 전원 공급 장치
4 - 테이프 드라이브
5 - 표준 메일슬롯
6 - 메일슬롯 확장
7 - 오른쪽 매거진 프론트
8 - 왼쪽 매거진 프론트
9 - 스토리지 슬롯
10 - 모듈 2(확장)
그림 범례:
1 - 모듈 1(기본)
2 - 로봇
3 - 전원 공급 장치
4 - 표준 메일슬롯
5 - 왼쪽 매거진 프론트
6 - 오른쪽 매거진 프론트
7 - 스토리지 슬롯
8 - 예약 슬롯(구성 가능)
9 - 테이프 드라이브
10 - 모듈 10(확장)
용량
테이블 A-3는 확장 모듈이 라이브러리 구성에 추가된 후 스토리지, 메일슬롯 및 테이프 드라이브 슬롯의 수를 보여줍니다.
라이브러리가 분할된 경우 주소 번호 지정이 변경됩니다. USER 주소 지정 인덱스 앞에 분할 영역 번호가 붙습니다(부록 B 분할 개요 참조).
테이블 A-3 다양한 구성별 스토리지 슬롯, 메일슬롯, 드라이브 개수
| 라이브러리 구성 | 표준 메일슬롯 구성 | 확장 메일슬롯 구성 | 합계 | ||
|---|---|---|---|---|---|
| 모듈 |
총 스토리지 슬롯 | 총 메일슬롯1 | 총 스토리지 슬롯 | 총 메일슬롯 | 드라이브 슬롯 |
|
기본 모듈 |
30 |
4 |
15 |
19 |
2 |
|
기본 모듈 + 1개의 확장 모듈2 |
60 |
4 |
45 |
19 |
4 |
|
기본 모듈 + 2개의 확장 모듈 |
90 |
4 |
75 |
19 |
6 |
|
기본 모듈 + 3개의 확장 모듈 |
1200 |
4 |
105 |
19 |
8 |
|
기본 모듈 + 4개의 확장 모듈 |
150 |
4 |
135 |
19 |
10 |
|
기본 모듈 + 5개의 확장 모듈 |
180 |
4 |
165 |
19 |
12 |
|
기본 모듈 + 6개의 확장 모듈 |
210 |
4 |
195 |
19 |
14 |
|
기본 모듈 + 7개의 확장 모듈 |
240 |
4 |
225 |
19 |
16 |
|
기본 모듈 + 8개의 확장 모듈 |
270 |
4 |
255 |
19 |
18 |
|
기본 모듈 + 9개의 확장 모듈 |
300 |
4 |
285 |
19 |
20 |
|
주: 1. 모든 메일슬롯(표준 메일슬롯 및 확장 메일슬롯)은 물리적으로 기본 모듈에 위치합니다. 2. 각 확장 모듈에는 30개의 스토리지 슬롯과 2개의 드라이브 슬롯이 있습니다. |
|||||
