1 产品概述

Oracle 的 StorageTek SL150 Modular Tape Library 是一个可伸缩的机架装载式自动化磁带库,其中最多可包含 300 个盒式磁带(磁带)以及 1 至 20 个磁带机。机械手装置控制器是桥接的磁带机上显示为 LUN 1 的 SCSI 介质转换器设备。

SL150 磁带库可以从一个模块扩展到十个模块。单个模块具有两个磁带机插槽,并可以在两个 15 插槽磁带盒(其中一个在左侧,另一个在右侧)中最多存储 30 个磁带。此外,基本模块中的四插槽中转槽可用于将磁带输入磁带库或从磁带库中取出磁带(请参见图 1-1)。

SL150 磁带库支持半高 HP LTO Ultrium 5 或 6 串行连接 SCSI (Serial Attached SCSI, SAS) 或短波光纤通道 (Fibre Channel, FC) 磁带机,以及 IBM LTO Ultrium 6 或 7 SAS 或短波 FC 磁带机(请参见磁带机和介质)。

图 1-1 90 磁带库(前视图)

周围的文本说明了 图 1-1 。

图例:

1-基本模块(模块 1)

2-扩展模块(模块 2)

3-左侧磁带盒

4-右侧磁带盒

5-前控制面板

6-中转槽

桥接

磁带机桥接提供用于进行磁带库控制的外部接口。桥接磁带机是 LUN 0,磁带库是 LUN 1。

数据、命令和控制信号会直接传送到 SAS 或 FC 磁带机的数据接口。指定的桥接磁带机会处理磁带库或磁带库分区的所有控制通信,并将命令和控制信号传递到磁带库控制器。

没有分区的磁带库必须具有一个桥接磁带机。已分区的磁带库的每个分区必须有一个桥接磁带机。

模块

SL150 磁带库具有两种类型的模块:基本模块(指定为模块 1)和扩展模块(指定为模块 2 至 10)。

模块 1 是最小型的全功能磁带库,它包含:

  • 前控制面板

  • 两个 15 插槽磁带盒(分别位于左侧和右侧)

  • 具有四个磁带插槽的标准中转槽(有关其他详细信息,请参见分区

    注释:

    磁带库固件版本 2.25 和更高版本支持一个 19 插槽扩展中转槽配置。
  • 具有一个机械手的机械装置

  • 电源(可以选择添加另一个电源)

  • 磁带机(可以选择添加另一个磁带机)

最多可将模块 1 中的三个磁带插槽指定为保留插槽,以存储诊断磁带或清洗磁带。

在模块 1 的背面,有一个用于进行远程管理的以太网端口和九个用于连接到扩展模块的 USB A 型端口(请参见图 1-2)。

图 1-2 基本模块和扩展模块-后视图

周围的文本说明了 图 1-2 。

图例:


1 - 基本模块(模块 1 的标签位于模块的后面板上)
2 - 扩展模块(包含模块编号的标签位于后面板上)
3 - 机械手装置锁(改进的设计)
4 - 磁带机托盘
5 - 电源
6 - 模块控制器(模块 2 和模块 3)

注释:

除前面列出的组件之外,模块 1 还随附一个附件套件,其中包含滑轨组件、附件硬件和标识标签。

可以将扩展模块添加到磁带库的底部,以通过添加磁带机来提供附加磁带盒容量和其他性能(请参见图 1-2)。一个扩展模块需要 2U 的机架空间。一个扩展模块附带:

  • 两个 15 插槽磁带盒(分别位于左侧和右侧)

  • 模块控制器

  • 具有两个 USB A 型连接器的扩展电缆

  • 可将模块固定到机架的装配硬件

  • 标识标签

模块控制器通过扩展电缆(包括 USB A 型连接器)连接到基本模块。此电缆提供基本模块和扩展模块之间的通信路径和模块控制器电源。

扩展模块具有用于两个磁带机和两个电源的插槽。扩展电缆中所具有的电力不足以支撑磁带机运转。因此,当扩展模块有磁带机时,将需要电源。

SL150 磁带库可划分为多个分区(请参见分区)。

机械手装置

机械装置位于基本模块中。牵引轮位于基本模块的顶部。Z 平台电缆穿过滑轮并缠绕在牵引轮周围(请参见图 1-3)。随着牵引轮旋转,电缆将使 Z 平台降低或升高,具体取决于牵引轮的旋转方向。机械手组件将沿着 Z 平台拉杆移动以提供轨道运动。机械手组件包含一个可伸缩的伸出装置,并且机械手可旋转以与左磁带盒插槽、右磁带盒插槽、中转槽中的插槽或磁带库背面的磁带机对齐。伸出装置具有弹簧夹持器,可夹紧和释放磁带盒。

视觉

机械手组件使用两个垂直腔面发射激光器 (vertical cavity surface emitting laser, VCSEL) 设备扫描条形码并确定各个目标单元。机械手的两端分别安装了一个 VCSEL。移动 VCSEL 通过条形码或磁带盒插槽的边缘可生成数据流,在主处理器上解码该数据流可生成条形码或定位目标位置。

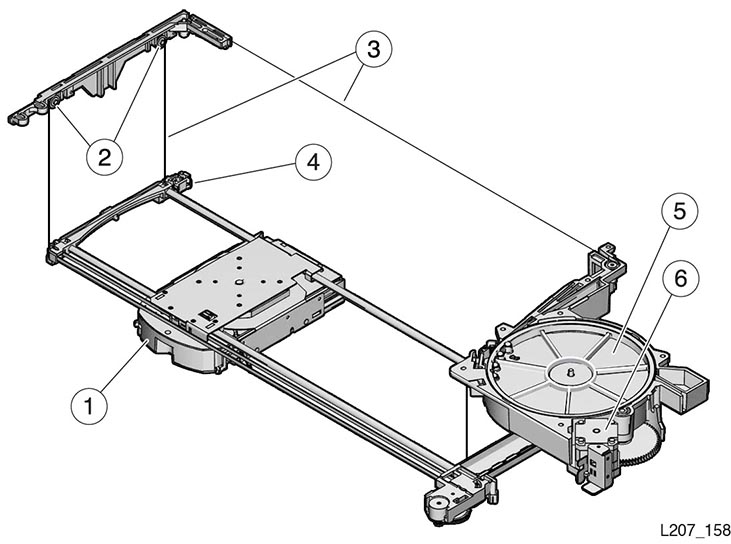

图 1-3 机械手装置

周围的文本说明了 图 1-3 。

图例:


1 - 机械手
2 - 滑轮组
3 - 悬缆
4 - Z 平台
5 - 主齿轮
6 - Z 马达

1 类激光产品声明

StorageTek SL150 Modular Tape Library 包含 IEC 60825-1 Ed. 2 (2007) 所定义的 1 类激光

磁带机和介质

SL150 磁带库支持以下线性磁带开放协议 (Linear Tape Open, LTO) 半高磁带机:

  • HP 生产的第 5 代光纤通道或 SAS

  • HP 或 IBM 生产的第 6 代光纤通道或 SAS

  • IBM 生产的第 7 代光纤通道或 SAS

    该磁带库支持:

    • 同时安装第 5、6 和 7 代磁带机作为桥接磁带机和数据磁带机

    • 同时安装 HP 和 IBM 磁带机

需要的磁带机固件版本

  • 光纤通道:

    • LTO-5:Y58S、Y65S、Y68S、Y6IS 或更高版本

    • LTO-6:

      • HP:22GS、239S、258S、25FS 或更高版本

      • IBM:E6RF、F3J7、G351 或更高版本

    • LTO-7:FA11、G341 或更高版本

  • SAS:

    • LTO-5:Z58S、Z65S、Z68S、Z6FS、G351 或更高版本

    • LTO-6:

      • HP:32DS、339S、358S、35FS 或更高版本

      • IBM:E6RF、F3J7 或更高版本

    • LTO-7:FA11、G341 或更高版本

    升级到最新的固件版本以确保将最新的修复程序和功能应用于磁带机。在《SL150 Modular Tape Library 用户指南》中提供了有关固件安装的信息。

支持的磁带

标准 LTO 数据磁带标记有客户分配的唯一卷 ID,后跟介质 ID 字段。

  • 第 7 代:

    • L7 介质 ID:以 LTO-7 格式读写

    • LX 介质 ID (WORM):以 LTO-7 格式读写

  • 第 6 代:

    • L6 介质 ID:以 LTO-6 格式读写

    • LW 介质 ID (WORM):以 LTO-6 格式读写

      LTO-7 磁带机:以 LTO-6 格式读写

  • 第 5 代:

    • L5 介质 ID:以 LTO-5 格式读写

    • LV 介质 ID (WORM):以 LTO-5 格式读写

      • LTO-7 磁带机:只读

      • LTO-6 磁带机:以 LTO-5 格式读写

  • 第 4 代:

    • L4 介质 ID 或 LU 介质 ID (WORM):

      • LTO-6 磁带机:只读

      • LTO-5 磁带机:以 LTO-4 格式读写

    注释:

    LTO-7 磁带机不支持第 4 代介质。
  • 第 3 代:

    • L3 介质 ID 或 LT 介质 ID (WORM):在 LTO-5 磁带机中只读

    注释:

    LTO-6 和 LTO-7 磁带机不支持第 3 代介质。
  • 通用清洗磁带(CU 介质 ID)

图 1-4 盒式磁带

周围的文本说明了 图 1-4 。

图例:


1 - 写保护开关
2 - 卷 ID 标签(朝向磁带中心的条形码)
3 - 检修门
4 - 导销

磁带标签选项

为了适应可能实现的最大范围标签方案,SL150 磁带库支持 8 到 14 个字符长的标签,并提供了标签窗口功能,通过该功能可以指定与主机应用程序通信时应如何解释标签。

磁带库用户界面支持以下标签选项:

  • No type checking 会在不修改和检查介质域和类型的情况下传递标签中的所有字符。如果您的标签不标识介质,例如,M123456789AB 不包含介质描述符(如 L5),请使用此选项。

  • Prepend last two characters 会在将标签中的最后两个字符移动到前端后传递所有字符:KL10203012L5 将转换为 L5KL10203012

  • Full label 传递物理标签中的前八个字符:KL10203012L5 将转换为 KL102030

  • Trim last character 传递物理标签中的前七个字符:KL10203012L5 将转换为 KL10203

  • Trim last two characters 传递物理标签中的前六个字符:KL10203012L5 将转换为 KL1020

  • Trim first two characters 传递物理标签中的第三个到第八个字符:KL10203012L5 将转换为 102030

  • Trim first character 传递物理标签中的第二个到第八个字符:KL10203012L5 将转换为 L102030

有关磁带标签以及使用 SL150 远程 GUI 的 "Configuration" 部分的其他信息,请参见《StorageTek SL150 Modular Tape Library 用户指南》。

人机界面

可采用三种方式与 SL150 磁带库进行交互:中转槽、操作面板和远程界面。

  • 位于基本模块中右磁带盒上方的四磁带中转槽可用于将磁带输入磁带库和将磁带从磁带库中取出,而不影响机械手装置操作。根据用户角色,可以从前控制面板触摸屏或远程界面打开该中转槽。

    注释:

    磁带库固件版本 2.25 和更高版本支持一个 19 插槽扩展中转槽配置。
  • 前控制面板包含一个 LCD 触摸屏操作面板,该面板设计用作信息点,而不是用作维护工具(请参见图 1-5)。

    图 1-5 操作面板主屏幕

    周围的文本说明了 图 1-5 。

    面板上的信息主要以表格形式显示且可用于以下各项:磁带库、模块、磁带盒、中转槽、分区(如果已启用)、磁带机、磁带和设置。标头包含一个用于从信息区域返回的主页按钮、一个用于显示版权信息的按钮、一个活动图标、磁带库运行状况(在此示例中为 "Operational")和磁带库状态。

  • 远程 GUI 是 SL150 磁带库的主管理界面,可通过在 Web 浏览器中输入磁带库主机名或 IP 地址来访问该界面。界面示例(图 1-6 中所示)针对的是包含两个分区的磁带库,并且提供了针对磁带库、分区、磁带机、磁带、配置、固件、SNMP、电子邮件警报、用户和服务的菜单。

    注释:

    低于 2.0 的磁带库固件版本具有 "Settings" 菜单,而不是 "Configuration"、"Firmware" 和 "SNMP"。固件发行版 2.50 是第一个具有 Email Alerts 按钮的发行版。

    图 1-6 远程管理界面

    周围的文本说明了 图 1-6 。

    图例:

    1 - 区域导航
    2 - 左磁带盒控制
    3 - 右磁带盒控制
    4 - 插槽标识
    5 - 磁带机(双箭头表示桥接磁带机)

    磁带库信息将以左侧和右侧磁带盒的磁带插槽、中转槽、磁带机、机械手装置和所有已安装模块的图形表示形式显示(模块 1 在图 1-6 中处于展开状态,而模块 2 处于折叠状态)。此外,还会针对右磁带盒、第一行和第一列显示插槽标识信息。有关插槽标识的其他信息,请参见附录 A 位置附录 B 分区概述

    "Library" 列表(位于模块 1 的标签上面)提供执行以下操作的功能:显示磁带库属性、审计磁带库、解锁磁带盒、锁定并审计磁带盒、运行自检、扩展所有可用模块或折叠所有模块。

    分区、磁带机、磁带、配置、固件、SNMP 和服务菜单以表格形式显示信息。其中某些菜单具有以不同类别显示信息的选项卡。

    管理员创建磁带库的单个用户帐户并将不同的用户角色分配给每个帐户。磁带库可识别四种用户角色:查看者、操作员、服务和管理员。每个角色所能看到的屏幕和执行的操作都有限制。

    有关用户界面的特定信息,请参阅《StorageTek SL150 Modular Tape Library 用户指南》或远程界面的 "Help" 系统。

分区

SL150 磁带库最多支持八个分区,每个分区至少具有一个磁带机和一个磁带盒。每个分区充当一个独立的磁带库,但是所有分区都共享使用保留的单元、单个机械手装置和四磁带中转槽。每个分区必须具有一个磁带机才能提供主机接口(桥接)。

  • 弹出磁带时,必须先将中转槽显式分配给分区,才能移动任何磁带。

  • 通过中转槽输入磁带时,用户必须指定目标分区。

注释:

管理员通过 "Configuration" 按钮启用分区。有关设置配置值的特定信息,请参阅用户指南或远程界面的联机帮助。

其他信息在附录 B 分区概述中提供

SNMP

磁带库的 SNMP 代理可以自动发送陷阱,以向网络管理站发出警报,提示发生故障和配置更改。SNMP 标准的版本 2c 和版本 3 均受支持。

  • 版本 2c 向下兼容标准的早期版本,但不安全,因为验证凭证(团体字符串)和管理数据以明文形式交换。

  • 版本 3 不可向下兼容,但是它支持更安全的验证方法,并且可以加密管理数据。

管理员在远程管理界面的 "SNMP" 部分中定义 SNMP 用户和收件人。可以使用管理界面下载 MIB。有关特定信息,请参阅《StorageTek SL150 Modular Tape Library 用户指南》或远程界面的联机帮助。

电子邮件警报

启用并配置电子邮件警报后,只要磁带库更改状态(例如从联机到脱机)或者只要磁带库运行状况降级,磁带库就会向您指定的地址发送电子邮件。

StorageTek Tape Analytics

StorageTek Tape Analytics (STA) 是一款智能监视应用程序,专用于 StorageTek 模块化磁带库(包括 SL150、SL500、SL3000 和 SL8500)。该应用程序简化了磁带存储管理,允许客户基于磁带存储环境的当前运行状况对未来的磁带存储投资做出明智的决策。

注释:

STA 需要专用的服务器。Oracle 建议您将 STA 服务器放置在与磁带库相同的子网中,以提高 SNMP UDP 可靠性。

要在 STA 服务器与磁带库之间建立通信,您必须在磁带库和 STA 服务器中分别执行一些配置过程。STA 可以使用 v2c 和 v3 SNMP 协议与磁带库进行通信。

  • 磁带库与 STA 服务器之间的初始通信握手可通过 v2c 协议完成。

  • 陷阱和获取功能可通过 v3 协议完成。SNMP v3 中的验证、加密和消息完整性功能提供了用于发送磁带库数据的安全机制。

STA 允许客户从一个基于浏览器的用户界面来全局监视分散的磁带库。客户可以跨多个磁带库平台管理开放系统以及大型机、混合介质和混合磁带机环境。

STA 允许客户通过执行详细的性能趋势分析来提高磁带投资的利用率和绩效。这些分析基于定期更新的磁带库操作数据库进行。STA 可以从磁带库环境捕获和保留数据,并使用此数据计算磁带库资源(磁带机和介质)的运行状况。STA 会根据多种标准来聚合数据,并以表格和图形格式显示这些数据,从而让您快速评估环境活动、运行状况和容量。

有关 STA 产品和专用 STA 服务器的其他信息,请参阅 Oracle 帮助中心 (Oracle Help Center) 中的 STA 文档库。在以下 URL 上选择 StorageTek Tape Analytics documentation 链接:

http://docs.oracle.com/en/storage/#tab5

STA 版本 1.0.2 是可以支持 SL150 磁带库的最低级别。但是,建议您使用最新的可用发行版。

Automated Cartridge System Library Software

注释:

ACSLS 受支持,但并不是进行 SL150 磁带库操作所必需的。

StorageTek Automated Cartridge System Library Software (ACSLS) 用作所有磁带库操作的中央服务提供程序,与任何系统上支持 ACSLS 的应用程序高效共享磁带库资源,并允许在多个 StorageTek 磁带库之间进行集中化的磁带库控制。

要与 SL150 磁带库进行交互,需要使用 ACSLS 版本 8.2 或更高版本。

对于支持新的 ASC 和 ASCQ 报告功能的磁带库固件版本 2.25 或更高版本,需要使用 ACSLS 版本 8.3(第二次修补版本)。

磁带机支持:

  • SL150 固件版本 2.60:

    • LTO-7 需要的最低版本为具有补丁程序 1 的 ACSLS 版本 8.4

    • LTO-5 和 LTO-6 ACSLS 8.4 或更高版本

  • 具有 LTO-5 或 LTO-6 的 SL150 固件版本 2.50 需要的最低版本为具有补丁程序 3 的 ACSLS 版本 8.3。

有关对 SL150 磁带库的支持的更多信息,请参阅 ACSLS 文档库。使用 STA 区域中列出的链接访问 OTN 上的 "Tape Storage" 区域。

注释:

ACSLS 版本 8.2、8.3 和 8.4 不支持磁带库固件版本 2.25 或更高版本提供的扩展中转槽配置(19 个中转槽)。

磁带库规格

物理:

  • 深度:925 毫米(36.4 英寸,包括 2.25 英寸的磁带机扩展)

  • 高度:

    • 3U(130.8 毫米,5.15 英寸):基本模块(模块 1)

    • 2U(88.9 毫米,3.5 英寸):扩展模块(模块 2 至 10)

  • 宽度:481 毫米(18.9 英寸)

  • 重量:

    • 21.3 千克(47 磅 [基本模块、两个磁带盒、一个磁带机和一个电源])

    • 14.3 千克(31.5 磅 [扩展模块、两个磁带盒、无磁带机且无电源])

功率:

  • AC 电压:100-240 VAC

  • 线路频率:50-60 Hz 单相(自动切换量程)

  • 磁带库(连续最大工作值-非峰值),请参见以下 URL 中的功率计算器:

http://www.oracle.com/us/products/servers-storage/sun-power-calculators/index.html

包含基本模块、一个磁带机和一个电源的最小的 SL150 磁带库的合计空闲功率为 44 W (150 Btu/hr),稳态最大值为 67.5 W (230 Btu/hr))。

机架空间要求:

  • 基本模块:3U(131 毫米,5.15 英寸)

  • 扩展模块:2U(88.9 毫米,3.5 英寸)

  • 深度(最小):925 毫米(36.4 英寸)

注释:

SL150 磁带库可以安装在机架中,从前到后的滑轨间距为 457 毫米(18 英寸)到 902 毫米(35.5 英寸)。

环境信息

温度:

  • 工作时:+10° 至 +40°C(+50° 至 +104°F)

  • 非工作时:–40° 至 +60°C(–40° 至 +140°F)

相对湿度:

  • 工作时:20% 至 80% 非冷凝

  • 非工作时:10% 至 95% 非冷凝

操作环境必须符合附录 C 控制污染物中列出的其他要求

正压和通风-热通风密闭系统 (Hot Aisle Containment System, HACS)

热通道密闭系统 (Hot Aisle Containment System, HACS) 是设计为将冷通道和热通道相互隔离的数据中心环境系统。热通道和冷通道的温度和湿度是通过闭环过程控制设备控制的。除了能够控制气流、温度和湿度外,安全要求还可能规定为各个客户封锁 HACS。因此,每个 HACS 冷却和加湿量都因具体客户要求、所分配设备的类型和容量以及正在使用的环境控制系统而异。

HACS 的配置要求大型气体处理设备进行专门设计来将正压冷空气引入设备前端。根据设计,正压冷空气与相应量的废气一起从所安装设备的后端排出。空气处理器必须能够提供足够多的空气以在所安装的全部设备的冷通道中产生正压。如果冷空气的供应不足,无法支持所有的设备,则热通道空气可能会重新循环到冷通道。在这种类型的环境中,系统操作的目的是进行维护和根据需要进行调整,以确保有足够多的空气从冷通道流入热通道,从而实现正确的系统冷却。

为了在冷供气通道与热排气通道之间提供一个屏障,设计了密闭式热通道。由于存在此热通道密闭系统,所以冷通道与热通道之间可能存在空气压差。该压差最好对热通道中的负压保持中立。

密闭式热通道气压将由于静态和动态压力变化源而波动。静态压力变化源通常与实施处理设备、加湿器和控制系统等相关。动态压力变化源更多时候是在已安装的设备本地,例如,包含在热通道中。动态源的示例包括但不限于附近的设备排气扇和门上的排气偏导装置,这两种装置可能会导致湍气流被引导到所安装的设备。湍气流可能会妨碍有关设备的排气,因而会降低冷通道供气的冷却能力。

注释:

如果无法做到对热通道的负压差保持中立,请确保采取一些基本措施,例如,在起作用或受影响的机架中安装机架门。如果最初的缓解工作对于减少空气阻碍不起作用,则可能需要使用一个辅助的空气排出装置来推动气流加快通过设备
