2 물리적 현장 계획

이 장에서는 VLE 시스템 장비의 전력, 안전, 환경, HVAC 및 데이터 처리 요구사항을 충족하도록 현장이 준비되었는지 확인하기 위한 작업에 대해 설명합니다.

주요 현장 준비 계획 고려 사항에는 다음이 포함되지만 이에 국한되지는 않습니다.

  • VLE 시스템 장비의 배달, 설치 및 작동에 부정적인 영향을 미칠 수 있는 요인을 평가하여 제거 또는 완화하기 위한 현장 조사

  • VLE 시스템 장비의 배치와 위치, 능률적인 사용과 간편한 유지 관리를 위해 제공되는 케이블 연결, 오라클 고객 지원 센터 담당자와 이들이 사용하는 장비에 적합한 공간 및 설비에 대한 계획

  • 화재, 홍수, 오염 및 기타 발생 가능한 위험을 방지하는 보호 및 안전 바닥재를 제공하고 VLE 시스템 장비와 담당자에게 최적의 작업 환경을 제공하는 시설 건설

  • 시설 업그레이드, 직원 교육 및 배송, 구현, 설치, 테스트, 인증 작업에 대한 주요 이벤트 및 작업 완료 날짜 잡기

VLE 시스템 장비를 수령하고 작동할 수 있도록 현장이 물리적으로 준비되었으며, 이 설명서에 자세히 설명된 장비 작동을 위한 최소 사양을 충족하는지 확인할 책임은 최종적으로 고객에게 있습니다.

현장 평가 - 외부 고려 사항

VLE 시스템 장비가 배송되기 전에 준비 계획 팀은 기존 위험 또는 발생 가능한 위험을 나타내거나 시스템의 배달, 설치 또는 작동에 부정적인 영향을 미칠 수 있는 외부 현장 요인을 모두 식별하고 평가해야 합니다. 평가해야 하는 외부 요인은 다음과 같습니다.

  • 국내 공공 사업체, 백업 발전기 및 UPS(무정전 전원 공급 장치)에서 공급하는 전력의 안정성 및 품질

  • 고 주파수 전자파 공급원(예: 고전압 전력선, 텔레비전, 라디오, 레이더 송신기).의 근접성

  • 자연 또는 인공 범람원의 근접성 및 데이터 센터의 범람으로 야기될 잠재적 결과.

  • 근처 오염원(예: 공장 시설)의 오염 물질이 미칠 잠재적인 영향. 자세한 내용은 부록 B 오염물 관리를 참조하십시오.

기존의 또는 잠재된 부정적 요인이 발견될 경우 현장 준비 계획 팀은 VLE 시스템 장비가 배달되기 전에 이러한 요인을 제거하거나 완화할 수 있는 적절한 조치를 취해야 합니다. Oracle Global Services는 이러한 문제를 식별하고 해결할 수 있도록 컨설팅 서비스와 기타 지원을 제공합니다. 자세한 내용은 Oracle 계정 담당자에게 문의하십시오.

현장 평가 – 내부 고려 사항

VLE 시스템 장비가 배송되기 전에 준비 계획 팀은 기존 위험 또는 발생 가능한 위험을 나타내거나 시스템의 배달, 설치 또는 작동에 부정적인 영향을 미칠 수 있는 내부 현장 요인을 모두 식별하고 평가해야 합니다. 평가해야 하는 내부 요인은 다음과 같습니다.

기존의 또는 잠재된 부정적 요인이 발견될 경우 현장 준비 계획 팀은 VLE 시스템 장비가 배달되기 전에 이러한 요인을 제거하거나 완화할 수 있는 적절한 조치를 취해야 합니다. Oracle Global Services는 이러한 문제를 식별하고 해결할 수 있도록 컨설팅 서비스와 기타 지원을 제공합니다. 자세한 내용은 Oracle 계정 담당자에게 문의하십시오.

VLE 환경 사양

다음 절에서는 VLE 환경 사양에 대해 설명합니다.

주:

데이터 속도 및 작업 수 위반이 발생했기 때문에 전원 및 냉각 데이터에 대한 통계는 대략적입니다.

기본 구성

기본 구성은 Sun Server X4-4(1.2 TB 내부 SAS 드라이브 2개 포함), 이중 포트 10Gb 광섬유 NIC 4개, 이중 포트 10GB 구리 NIC 1개, 마더보드에서 사용 가능한 10Gb 포트 2개, 24 4TB SAS HDD가 장착된 DE2-24C 1개 및 SunRack II 1242 캐비닛(이중 10KVA PDU 포함)으로 구성됩니다. 유일한 옵션은 추가 용량으로, JBOD 1개씩 최대 8개까지 추가할 수 있습니다.

용량

  • 기본 용량 - 고유 50 TB, 유효 200 TB

  • 최대 용량 - 고유 400 TB, 유효 1.6 PB

VLE 전체 치수 - SunRack II 1242 캐비닛(인치)

  • 높이 - 78.7

  • 너비 - 23.6

  • 깊이 - 47.2

서비스 여유 공간(인치)

  • 위쪽 - 36

    주:

    36인치는 일반 Sun Rack II 사양입니다. VLE의 경우 전원 케이블이 랙 위쪽을 통해 경로가 지정된 경우 위쪽을 통한 액세스만 필요합니다. 전원 케이블은 데이터 센터가 설치된 방법에 따라 위쪽 또는 아래쪽으로 경로가 지정되었을 수 있습니다.
  • 전면 - 42

  • 후면 - 36

무게(파운드, 8개 JBOD가 완전히 장착됨)

분석:

  • 서버 - 85

  • 캐비닛 - 332

  • 각 JBOD - 110.25

  • JBOD 8개 - 882

    주:

    각 JBOD - 110.25
  • 총 무게 - 1299

  • 총 무게(포장재 포함) - 1570

전력 및 HVAC

테이블 2-1 VLE 서버 전력 및 HVAC 요구 사항(예상)

요구 사항 활성 유휴 샘플

서버 전력(와트)

759

1287

HVAC(BTU/시)

2590

4391


DE2-24C에 대한 JBOD별 전력은 유휴 전력의 경우 201.2와트이고 일반적인 전력일 경우 503와트입니다.

테이블 2-2 VLE 구성 전력 및 HVAC 요구 사항

JBOD 크기 와트 값 BTU/시

200TB

1603

5470

400B

2106

7186

600TB

2609

8902

800TB

3112

10619

1PB

3615

12335

1.2PB

4118

14051

1.4PB

4621

15768

1.6B

5124

17484


지점 간 VLE 운송 요구사항

치수 제한, 장애물 또는 안전 위험 요소 없이 또는 장비, 바닥, 기타 기반구조를 들어 올리고 적재할 수 있는 정격 용량을 초과하지 않고 모든 VLE 시스템 장비를 배달 하차장, 준비 장소 및 데이터 센터 간에 안전하게 운송할 수 있도록 현장 조건을 확인해야 합니다. 확인해야 하는 조건은 아래에 설명되어 있습니다.

구조 치수 및 장애물

배달 하차장에서 데이터 센터 설치 위치까지 VLE 캐비닛(해당하는 경우 운반 용기에 있음)을 장애 없이 운송할 수 있도록 엘리베이터, 문, 통로 등의 치수가 충분해야 합니다. VLE 캐비닛 치수 세부 정보는 VLE 전체 치수 - SunRack II 1242 캐비닛(인치)을 참조하십시오.

엘리베이터 리프팅 용량

VLE 캐비닛을 운송할 때 이용할 엘리베이터는 최소 1000kg(2200lbs)의 인증된 적재 등급을 받아야 합니다. 이 등급은 포장된 VLE 캐비닛(완전히 장착되어 가장 무거운 상태), 팰릿 잭(100kg/220lbs 허용) 및 두 사람(200kg/440 lbs 허용)을 들어올리는 데 적합한 용량을 제공합니다. 추가 캐비닛 중량 세부 정보는 무게(파운드, 8개 JBOD가 완전히 장착됨)를 참조하십시오.

경사로 기울기

지점 간 이동 중 VLE 캐비닛이 경사로에서 뒤집어지지 않도록 하려면 현장 엔지니어 또는 설비 관리자가 이동 경로에 있는 모든 경사로의 기울기를 확인해야 합니다. 기울기는 10도(176mm/m, 2.12인치/피트)를 초과할 수 없습니다.

VLE 설치 요구 사항

다음 절에서는 VLE 설치 요구 사항에 대해 설명합니다.

바닥 시공 요구 사항

VLE 시스템 장비는 올린 바닥 또는 단단한 바닥에서 사용하도록 설계되었습니다. 카펫이 깔린 바닥은 먼지를 일으키고 해로운 정전기 발생 가능성이 높으므로 권장되지 않습니다. 올린 바닥의 경우 전원과 데이터 케이블을 통행이 적고 바닥 장애물과 멀리 떨어진 위치에 안전하게 배치할 수 있으므로 단단한 바닥보다는 올린 바닥에 배치하는 것이 좋습니다.

바닥 하중 등급

지점 간 캐비닛 이동 경로를 따라 있는 단단한 바닥, 올린 바닥 및 VLE 경사로는 장착된 캐비닛, 캐비닛을 들어올리는 데 사용되는 장비(예: 팰릿 잭) 및 캐비닛을 옮기는 사람이 지나갈 때 발생하는 집중 하중과 이동 하중을 견딜 수 있어야 합니다.

캐비닛 이동 경로를 따라 있는 올린 바닥은 패널의 어디에서든지 최대 2mm(0.08인치) 처짐으로 620kg(1365lbs)의 집중 하중과 181kg(400lbs)의 이동 하중을 지탱할 수 있어야 합니다. 올린 바닥 받침대는 2268kg(5000lbs)의 축 하중을 지탱할 수 있어야 합니다. 추가 바닥 하중 세부 정보는 바닥 하중 요구 사항을 참조하십시오.

VLE 캐비닛을 다른 장소로 옮길 때 움직이지 않는 상태보다 약 2배의 바닥 하중이 발생합니다. 이동 경로에 19mm(0.75인치) 합판을 사용하면 캐비닛으로 인한 이동 하중을 줄일 수 있습니다.

바닥 하중 요구 사항

주:

올린 바닥의 권장 하중을 초과하면 바닥이 붕괴될 수 있고 이로 인해 심각한 부상이나 사망, 장비 손상 및/또는 기반구조 손상이 발생할 수 있습니다. VLE 시스템 장비를 설치하기 전에 구조 엔지니어가 바닥 하중 분석을 수행하는 것이 좋습니다.

주의:

VLE 캐비닛을 옮길 경우 움직이지 않는 상태보다 거의 2배의 바닥 하중이 발생합니다. 바닥 하중과 압력을 줄이고 VLE 이동 시(예: 설치 중) 손상이나 부상 가능성을 줄이려면 캐비닛 이동 경로에 있는 바닥에 19mm/0.75인치 합판을 사용하십시오.

전체(적재) 하중 등급이 490kg/m2(100lbs/ft2)인 바닥이 권장됩니다. 바닥이 이 등급을 충족하지 않을 경우 현장 엔지니어 또는 설비 관리자가 바닥 제조업체나 구조 엔지니어에게 실제 하중을 측량하여 특정 VLE 시스템 구성의 무게를 안전하게 지지할 수 있는지 확인해 줄 것을 요청해야 합니다.

바닥 시공 요구 사항에 대한 구체적인 정보는 VLE 백라인 지원 그룹에서 제공합니다.

바닥 하중 사양 및 참조

기본 바닥 하중*은 695kg/m2(142lbs/ft2)부터 최대 바닥 적재 하중 # 462kg/m2(94lbs/ft2)까지로 구성됩니다.

주:

* 포장을 벗긴 VLE 캐비닛 최대 무게가 590kg/1299lbs 즉, 192개 어레이 디스크 드라이브로 구성된 VLE의 풋프린트 표면적(7093.7cm2/1099.5인치2)에 대한 하중입니다.

# 최소 Z+Z 축 치수는 185.3cm/73.0인치(즉, 캐비닛 깊이 77.1 cm/30.4 in. + 전면 서비스 여유 공간 54.1cm/21.3인치 + 후면 서비스 여유 공간 54.1cm/21.3인치)로, 최소 X+X 축 치수는 104.9cm/41.2인치(즉, 캐비닛 너비 92.1cm/36.3인치 + 왼쪽 여유 공간 6.4cm/2.5인치 + 오른쪽 여유 공간 6.4cm/2.5인치)로 간주됩니다.

올린 바닥의 가로 안정성 등급

지진 활동이 빈번한 지역에서는 올린 바닥의 가로 안정성을 고려해야 합니다. VLE 시스템 장비가 설치된 올린 바닥은 아래 수평 응력 목록에 표시된 수평 응력 레벨을 지탱할 수 있어야 합니다.

지진 위험 지역: 받침대 위에 적용된 수평 응력(V)

  • 1: 13.5kg/29.7lbs

  • 2A: 20.2kg/44.6lbs

  • 2B: 26.9kg/59.4lbs

  • 3: 10.4kg/89.1lbs

  • 4: 53.9kg/118.8lbs

주:

수평 응력은 1991 UBC(Uniform Building Code) 2336 및 2337 섹션을 기준으로 하며, 여러 VLE 캐비닛에 대한 최소 운영 여유 공간을 사용합니다. UBC에 포함되지 않은 지역의 설치는 현지 관할 구역의 지진 규정 조항을 충족하도록 엔지니어링해야 합니다.
올린 바닥 패널 등급

올린 바닥은 패널의 어디에서든지 최대 2mm(0.08인치) 처짐으로 590kg(1299lbs)의 집중 하중과 181kg(400lbs)의 이동 하중을 지탱할 수 있어야 합니다. 천공된 바닥 패널은 VLE 시스템 장비에 필요하지 않지만, 사용할 경우 동일한 등급을 따라야 합니다.

올린 바닥 받침대 등급

올린 바닥 받침대는 2268kg(5,000lbs)의 축 하중을 지탱할 수 있어야 합니다. 서비스 액세스를 제공하기 위해 바닥 패널을 절단한 경우 바닥 패널의 하중 용량을 유지하기 위해 추가 받침대가 필요할 수 있습니다.

데이터 센터 안전

안전은 VLE 시스템 장비 설치를 계획할 때 중요한 고려 사항이어야 하므로, 장비 배치 위치, 운영 환경을 지원하는 전기, HVAC 및 화재 방지 시스템의 등급과 기능, 직원 교육 레벨을 선택할 때 반영됩니다. 지역 당국과 보험 사업자의 요구 사항에 따라 제공된 환경에 적합한 안전 레벨을 구성할 항목이 결정됩니다.

점유 레벨, 자산 가치, 업무 중단 가능성, 및 화재 보호 시스템 작동 및 유지 보수 비용도 평가해야 합니다. 이러한 문제를 해결하는 데 National Electrical Code(NFPA 70)Standard for the Protection of Electronic Computer / Data Processing Equipment(NFPA 75) 및 지역/국가 규정을 참조할 수 있습니다.

비상 전원 제어

데이터 센터에는 VLE 시스템 장비의 전원을 즉시 차단할 수 있도록 쉽게 액세스할 수 있는 비상 전원 차단 스위치가 있어야 합니다. 주요 비상구 근처에 한 개의 스위치를 설치해야 비상시 전원 차단 시스템을 신속하게 활성화할 수 있습니다. 전원 분리 시스템에 대한 요구 사항을 확인하려면 지방 및 국가 규정을 참조하십시오.

화재 방지

데이터 센터 건축, 유지 보수 및 이용 시 다음과 같은 화재 방지 지침을 고려해야 합니다.

  • 가스 및 기타 폭발물은 데이터 센터 환경과 떨어진 곳에 보관합니다.

  • 데이터 센터 벽면, 바닥 및 천장을 방수 처리 및 내화 처리해야 합니다.

  • 지방 및 국가 규정에 따라 연기 경보 및 화재 진압 시스템을 설치하고 시스템에서 예약된 유지 보수를 모두 수행합니다.

    주:

    Halon 1301은 데이터 센터 화재 진압 시스템에 가장 일반적으로 사용되는 소화 약제입니다. 이 약제는 액체로 보관되며 전기적으로 비전도되는 무색 무취의 증기로 배출됩니다. 이는 인체에 무해하므로 거주 지역에 배출해도 안전합니다. 또한 잔류물이 남지 않고 컴퓨터 스토리지 매체에 해를 끼치지 않습니다.
  • 규정을 준수하는 벽면과 문에 비산 방지 창만 설치합니다.

  • 전기 화재 방지를 위해 이산화탄소 소화기를 설치하고 일반 가연성 자재의 경우 가압 물 소화기를 설치합니다.

  • 화염 억제 휴지통을 제공하고, 가연성 폐기물은 승인된 휴지통에만 폐기하도록 직원 교육을 실시합니다.

  • 발생 가능한 화재 위험을 효율적으로 방지하는 관리 사례를 관찰합니다.

현장 전원 분배 시스템

VLE 시스템 장비의 설치를 계획할 때 현장 전원 분배 시스템의 다음 요소를 평가해야 합니다.

시스템 설계

VLE 시스템 장비의 안전한 작동을 보장하기 위해서는 적절하게 설치된 전원 분배 시스템이 필요합니다. 조명, 공기 조절 및 기타 전기 시스템에 사용되는 전원과 분리된 공급기에서 전원을 제공해야 합니다.

일반적인 입력 전원 구성(그림 2-1에 표시됨)은 5선 고압 또는 4선 저압 유형으로, 서비스 입구 또는 별도로 파생된 전원에서 제공하는 3상 서비스 및 과전류 보호와 적합한 접지가 포함됩니다. 3상 5선 전원 분배 시스템은 전원을 3상 및 단상 장비에 모두 제공하므로 가장 뛰어난 구성 유연성을 제공합니다.

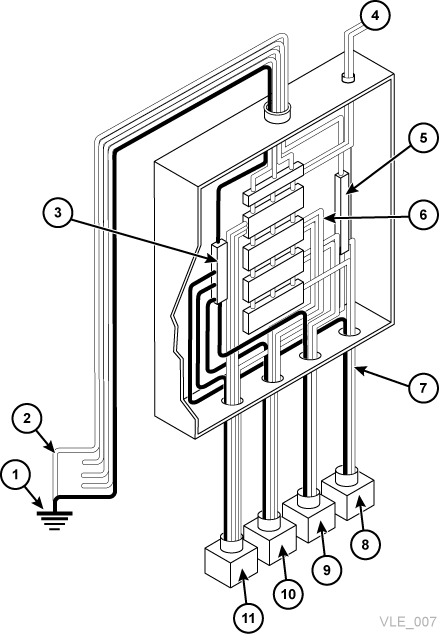

그림 2-1 현장 전원 분배 시스템

주변 텍스트에서 그림 2-1 에 관해 설명합니다.

범례:

  1. 서비스 입구 접지 또는 적합한 건물 접지

  2. 서비스 입구 또는 별도로 파생된 시스템(변압기)에서만 유효합니다.

  3. 접지 터미널 막대(외장 장치에 둘러싸여 있음), 중성 버스와 같은 크기

  4. 원격으로 작동되는 전원 서비스 차단

  5. 중성 버스

  6. 적합한 크기의 회로 차단기

  7. 분기 회로

  8. 120V 단상

  9. 208/240V 단상

  10. 208/240V 3상(4선)

  11. 208/240V 3상(5선)

장비 접지

안전 및 ESD 보호를 위해 VLE 시스템 장비를 적절하게 접지해야 합니다. VLE 캐비닛 전원 케이블에는 프레임을 AC 전원 콘센트의 접지 터미널에 연결하는 절연 처리된 녹색/노란색의 접지선이 포함되어 있습니다. 유사한 절연 처리된 녹색 또는 녹색/노란색의 접지선(적어도 상 전선과 직경이 동일함)이 각 캐비닛에 연결되는 전원 콘센트와 분기 회로 패널 간에 필요합니다.

전원 입력

테이블 2-3에 표시된 사양을 충족하도록 VLE 시스템 장비에 전원을 공급할 AC 전원 콘센트의 전압 및 주파수 범위를 측정하고 확인해야 합니다.

테이블 2-3 VLE 장비에 대한 전원 요구 사항

전원
전압 범위 주파수 범위(Hz)

AC, 단상, 3선

170-240

47-63


VLE를 북미, 남미, 일본, 대만에 설치하려는 경우 지정된 전원이 NEMA L6‐30R 콘센트이며, 캐비닛 전원 코드의 끝에 필요한 NEMA L6-30P 플러그가 달려 있는지 확인하십시오. 북미, 남미, 일본 및 대만으로 출하되는 경우 전원 코드에 NEMA L6-30P 플러그가 포함되어 있습니다. EMEA 및 APAC으로 출하되는 경우에는 IEC309 32A 3 PIN 250VAC IP44 플러그가 함께 제공됩니다.

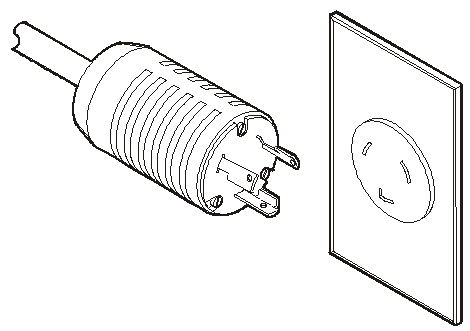

아래 그림은 NEMA L6-30P 플러그와 L6‐30R 콘센트를 보여줍니다.

주변 텍스트에서 nema.gif에 관해 설명합니다.

VLE를 북미, 남미, 일본, 대만 이외의 국가에 설치하려는 경우 지정된 전원 콘센트가 적용 가능한 모든 지방 및 국가 전기 코드 요구사항을 충족하는지 확인하십시오. 그런 다음 필요한 커넥터를 캐비닛 전원 코드의 3선 끝단에 연결하십시오.

이중 독립 전원 공급 장치

VLE 캐비닛은 단일 소스 전원 오류로 인해 시스템 작동이 중단되지 않도록 설계된 중복 전원 분배 아키텍처를 제공합니다. 4개의 30Amp 전원 플러그가 필요합니다.

연속적인 작동을 보장하기 위해서는 동시에 오류가 발생할 가능성이 없는 독립된 별도의 전원에 모든 전원 케이블을 연결해야 합니다. 예를 들어 하나는 로컬 유틸리티 전원에 연결하고, 다른 하나는 UPS(무정전 전원 공급 장치) 시스템에 연결합니다. 여러 개의 전원 케이블을 같은 전원에 연결하면 이러한 중복 전원 기능을 사용할 수 없습니다.

일시적인 전기 잡음 및 전력선 방해

VLE 시스템 장비의 최적 성능을 위해서는 간섭 또는 방해가 없는 신뢰할 수 있는 AC 전원이 필요합니다. 시스템 장비를 적절하게 작동할 수 있는 전력은 대부분의 공공 사업체에서 제공합니다. 그러나 장비에 공급되는 전원에서 일시적인 외부(방사 또는 전도) 전기 잡음 신호가 발생할 경우 장비 오류 또는 장애를 일으킬 수 있습니다.

또한 VLE 시스템 장비는 작동에 영향을 거의 미치지 않거나 전혀 미치지 않고 가장 일반적인 유형의 전력선 방해를 견딜 수 있도록 설계되었지만, 낙뢰와 같은 매우 강력한 전원 교란(Power Disturbance)의 경우 이를 완화할 수 있는 적절한 조치를 취하지 않으면 장비 전원 오류가 발생할 수 있습니다.

외부에서 발생하는 전기 잡음 신호와 전원 교란으로 인한 영향을 완화시키기 위해서는 데이터 센서 소스 전원 패널에 그림 2-2에 표시된 것과 비슷한 임시 접지 플레이트가 장착되어 있어야 합니다.

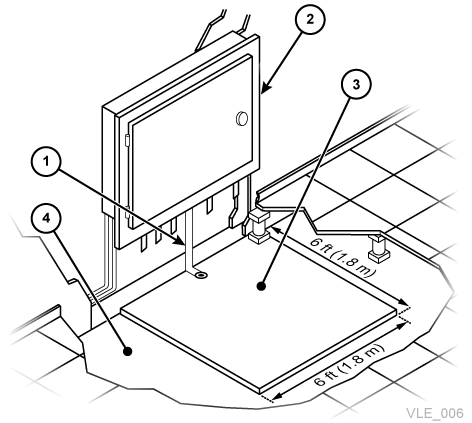

그림 2-2 임시 접지 플레이트

주변 텍스트에서 그림 2-2 에 관해 설명합니다.

범례:

  1. 평면 꼬임/스트레인 전선

  2. 전원 패널

  3. 플레이트

  4. 콘크리트 바닥

정전기 방전

사람이 움직이거나 가구와 장비를 옮길 때 정전기 방전(ESD, 정전기)가 발생합니다. ESD로 인해 회로 카드 구성 요소가 손상되고, 마그네틱 매체에 대한 정보가 변경되며, 다른 장비 문제가 발생할 수 있습니다. 데이터 센터에서 ESD 발생을 최소화하려면 다음 단계가 권장됩니다.

  • 올린 바닥에서 발생하는 전도 경로를 지면에 제공합니다.

  • 비전도 코어가 있는 바닥 패널을 사용합니다.

  • 권장되는 제어 매개변수 내에서 습도 레벨을 유지합니다.

  • 장비에서 작업할 때 접지된 정전기 방지 매트와 손목대를 사용합니다.

HVAC 요구 사항

냉방 및 온도 조절 시스템은 장비와 데이터 센터 인력으로 인해 발생하는 열을 충분히 제거할 수 있어야 합니다. 올린 바닥 영역에는 공기가 잘 순환될 수 있도록 바닥쪽에 공기압이 있어야 합니다. 새 장비를 추가하거나 기존 장비를 다시 배열하는 경우와 같이 데이터 센터 내의 조건이 달라진 경우 공기가 충분히 순환될 수 있도록 공기 순환 상태를 점검해야 합니다.

환경 요구 사항 및 위험물

VLE 시스템 구성 요소는 데이터 센터와 같이 차단된 환경에서 부식, 진동 및 전기 간섭에 민감합니다. 이러한 민감함 때문에 위험한 자재 및/또는 부식성 자재를 제조, 사용 또는 보관하는 구역이나 전기 방해 또는 진동 레벨이 평균 이상인 구역 근처에 장비를 배치하면 안됩니다.

최상의 성능을 위해 장비는 정상적인 환경 조건에서 작동되어야 합니다. VLE 시스템 장비를 비정상적인 환경이나 이러한 환경 근처에 배치해야 하는 경우 장비를 설치하기 전에 이러한 요인을 완화할 수 있는 추가적인 환경 제어를 고려하고 실행 가능한 경우 구현해야 합니다.
