1 소개

Oracle StorageTek VLE(Virtual Library Extension)는 VTSS용 백엔드 디스크 스토리지입니다. VLE에서 제공하는 기능은 다음과 같습니다.

  • Oracle Cloud Storage에 대한 VTV 마이그레이션 및 회수 지원

    자세한 내용은 다음을 참조하십시오.

    주:

    클라우드 계정 설정에 대한 자세한 내용은 http://docs.oracle.com/cloud/latest/를 참조하십시오.

  • 400MB, 800MB, 2GB, 4GB 및 32GB VTV 지원

    주:

    32GB VTV 설정 및 사용에 대해서는 ELS 7.3 설명서를 참조하십시오.

  • VSM 솔루션의 추가 스토리지 계층. VTV를 이제 VTSS-VLE로 마이그레이션하여 최신 데이터에 신속하게 액세스할 수 있습니다. 또한 장기 보관을 위해 VTV를 VLE 스토리지에서 테이프 매체(MVC)로 전환할 수 있습니다. 이전 구성과의 완전한 역호환성을 제공할 경우 기존 HSC 관리 클래스 및 스토리지 클래스를 통해 VTV의 마이그레이션 및 아카이브 방식을 제어할 수 있습니다.

  • 데이터에 대한 고가용성 액세스를 보장하는 여러 VTSS 시스템 간에 공유되는 백엔드 디스크 스토리지

주:

VLE 1.1 이상에서 VLE는 개인 네트워크로 서로 연결된 노드 모음입니다.

VTCS와 비교하여 VLE는 테이프 라이브러리와 유사합니다. 단, VTV가 디스크의 VMVC(Virtual Multi-Volume Cartridge)에 저장된다는 점만 다릅니다. VLE를 사용하여 VLE와 테이프 또는 VLE 전용(예: 테이프가 없는 VSM 구성의 경우) 백엔드 VTV 스토리지 솔루션을 구성할 수 있습니다. VTSS는 실제 테이프 라이브러리를 사용하는 것처럼 VTV를 마이그레이션한 다음 VLE에서 회수할 수 있습니다.

주의:

  • VLE 시스템이 있는 경우 HSC/VTCS는 SMC 통신 서비스를 사용하여 VLE와 통신합니다. VTCS 시작 중 이러한 서비스를 사용할 수 있도록 Oracle에서는 먼저 HSC에 대해 시작 명령을 실행한 다음 HSC가 초기화되는 동안 SMC에 대해 시작 명령을 즉시 실행할 것을 권장합니다.

  • SMC를 중지하면 메시지가 VLE로 전송되지 않도록 VTCS가 중지되어 결과적으로 데이터 전송이 중지됩니다. 따라서 SMC를 중지하기 전에 VTCS 작업이 중지되었거나 VTCS가 종료되었는지 확인해야 합니다.

  • VLE를 사용하는 경우 SMC HTTP 서버에서 AT-TLS를 사용할 수 없습니다.

  • 테이프 없는 VSM 구성은 특정 VTSS에 연결된 단일 노드 VLE만 제공합니다. VLE가 오프라인으로 전환될 경우, VLE가 다시 온라인으로 전환될 때까지 VTSS에 상주하지 않는 VLE로 마이그레이션된 모든 VTV에 대한 액세스가 손실됩니다.

VLE 솔루션은 다음으로 구성됩니다.

  • VTSS(Virtual Tape Storage Subsystem) 하드웨어 및 마이크로코드

  • VTCS(Virtual Tape Control Subsystem) 소프트웨어 및 SMC(Storage Management Component)

  • VLE 하드웨어 및 소프트웨어

네트워크 설정 요구사항

네트워크 중복성이 필요한 경우, VSM 5/6 및 VLE, VLE-VLE 간 및 VLE-SMC 간의 각 IP 연결을 별도의 서브넷에 구성해야 합니다.

VLE 하드웨어 및 소프트웨어

VLE(Sun Rack II 모델 1242의 공장 조립 장치)는 다음과 같은 하드웨어를 포함합니다.

  • Sun Server X4-4 플랫폼에 구축된 서버

  • 마더보드 10 Gb 포트 4개. 이 중에서 두 개는 데이터 전송 및 기타 목적에 사용할 수 있습니다. 두 개는 관리, 서비스 및 지원 전용으로 사용됩니다.

  • 서비스(ILOM) 포트

  • 이중 포트 10Gb 광 섬유 네트워크 카드(포트 6개 사용 가능) 4개와 10GB 구리 포트 2개.

  • Oracle Storage Drive Enclosure DE2-24C(DE2-24C) 1개 이상 - ZFS RAID 어레이에 디스크(HDD)가 포함되어 있으며, 단일 JBOD VLE의 경우 유효 용량(200TB에서 시작)으로 확장 가능합니다(데이터가 VLE로 마이그레이션된 경우 4:1 압축률로 간주됨).

  • DVD 드라이브

VLE 소프트웨어는 다음으로 구성됩니다.

  • Oracle Solaris 11 운영 체제

  • ZFS 파일 시스템 및 MySQL 데이터베이스

  • VLE 응용 프로그램 소프트웨어

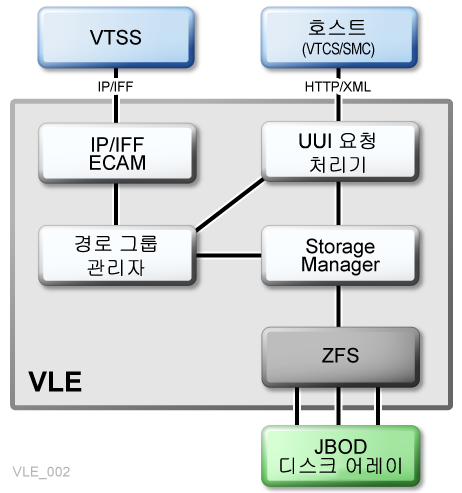

그림 1-1 VLE 부속 시스템 아키텍처

주변 텍스트에서 그림 1-1 에 관해 설명합니다.

그림 1-1에 표시된 것과 같이, VLE 응용 프로그램 소프트웨어는 다음으로 구성됩니다.

  • HTTP/XML은 호스트와 VLE 간 통신을 위한 데이터 프로토콜입니다.

  • UUI(Universal User Interface) 요청 처리기는 SMC(Storage Management Component) 및 VTCS(Virtual Tape Control Software)에서 제공하는 UUI 요청을 처리하고 이에 대한 응답을 생성합니다. UUI 요청 처리기는 요청을 서비스하는 데 사용되는 VLE 구성 요소를 결정합니다.

    UUI 요청 처리기는 다음을 호출합니다.

    • VTV 마이그레이션 및 리콜을 예약하는 PathGroup Manager. PathGroup Manager는 모든 경로 그룹을 관리합니다. 각 경로 그룹은 VTSS와 VLE 간 단일 VTV 데이터 전송을 관리합니다.

    • 모든 보고서 생성을 예약하는 Storage Manager.

  • VLE Storage Manager 구성 요소는 VLE에서 VMVC/VTV 데이터 및 메타 데이터를 관리합니다. VLE Storage Manager는 JBOD 어레이의 ZFS에 VTV 데이터를 저장한 다음 여기에서 VTV 데이터를 검색합니다.

  • TCP/IP/IFF - 호스트와 VLE 간 통신용 데이터 프로토콜입니다. 이때 IP/IFF/ECAM 구성 요소는 VTSS와 VLE 간 통신을 처리합니다.

단일 노드 VLE 구성

그림 1-2는 단일 노드 VLE 구성을 보여줍니다.

그림 1-2 VSM 시스템의 단일 노드 VLE

주변 텍스트에서 그림 1-2 에 관해 설명합니다.

그림 1-2에 표시된 내용은 다음과 같습니다. 여기서 1은 MVS 호스트이고 2는 라이브러리입니다.

  • 여러 개의 TCP/IP 연결(VTSS IP 포트와 VLE IP 포트 간)이 다음과 같이 지원됩니다.

    • 하나의 VLE가 최대 8개의 VTSS를 연결할 수 있으므로 VTSS가 VLE를 공유할 수 있습니다.

    • 하나의 VTSS가 최대 4개의 VLE에 연결하여 많은 양의 작업 로드에 대한 버퍼 공간을 늘릴 수 있습니다.

  • 하나의 VTSS는 다음에 연결할 수 있습니다.

    • RTD만

    • 다른 VTSS(클러스터화됨)만

    • VLE만

    • 위 항목의 조합

  • TCP/IP는 VLE와 VTSS 간 연결 및 VLE와 SMC 및 VTCS를 실행하는 호스트 간 연결에 대해 유일하게 지원되는 프로토콜입니다.

복수 노드 VLE 시스템

복수 노드 VLE 시스템에서는 VLE 스토리지 시스템의 크기 조정을 대규모로 수행할 수 있습니다. 생성할 수 있는 복수 노드 시스템은 1-64개의 노드로 구성되어 개인 네트워크를 통해 서로 연결될 수 있습니다. 복수 노드 VLE에서는 SMC/VTCS가 하나의 VLE로 간주됩니다. VLE는 4 TB JBOD와 함께 제공되므로 단일 VLE는 200 TB(하나의 JBOD 시스템)-100 PB(완전히 채워진 64노드 VLE) 범위에서 크기를 조정할 수 있습니다.

주:

4:1 압축이라고 가정할 경우 유효 용량이 있습니다. VLE는 최대 64개 노드를 사용할 수 있도록 설계되었지만, 최대 7개 노드에 대해서만 검증되었습니다.

그림 1-3에서는 VLE 복수 노드 컴플렉스를 보여줍니다. 여기서 각 노드는 컴플렉스의 다른 노드에 액세스할 수 있도록 전용 10GE 스위치에 서로 연결되어 있습니다.

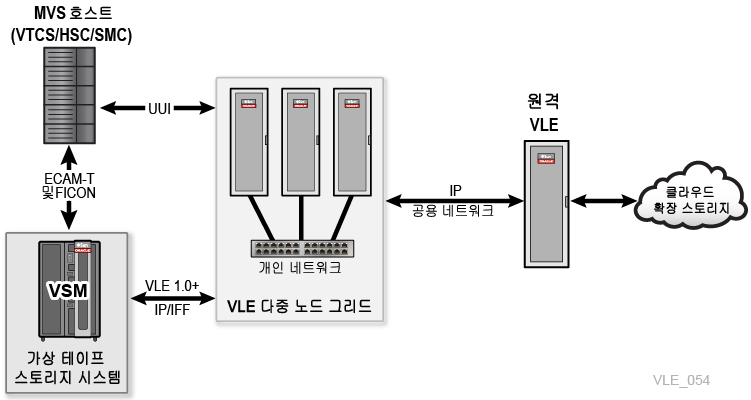

그림 1-3 VLE 복수 노드 컴플렉스

주변 텍스트에서 그림 1-3 에 관해 설명합니다.

VLE-VLE 간 데이터 전송

VLE 스토리지 시스템은 VTSS의 데이터 전송을 개별적으로 관리할 수 있으므로, 프론트 엔드(호스트) 작업 로드용 VTSS 리소스를 해제하고 전체 VTSS 처리량을 향상시킬 수 있습니다. 예를 들면 다음과 같습니다.

  • VTV의 VLE 복사본(동일한 또는 별도의 VLE)이 두 개 있도록 마이그레이션 정책에 지정된 경우 VLE로 처음 마이그레이션하면 데이터가 VTSS에서 전송되고 VTV에 대한 이후의 모든 VLE 마이그레이션은 VLE- VLE 간 복사를 통해 수행될 수 있습니다. 이 경우 VTV의 모든 복사본을 마이그레이션하는 데 필요한 VTSS 주기 시간이 줄어듭니다.

  • 실행 환경:

    • VLE 1.2 이상

    • VTCS 7.1(지원 PTF 포함) 또는 VTCS 7.2 이상

      이 경우 VTCS를 사용하여 CONFIG STORMNGR VLEDEV 매개변수를 통해 VTSS-VLE 간 경로가 있는 경우보다 더 많은 VLE 장치를 정의할 수 있습니다. 이 주소 지정 체계를 사용할 경우 데이터 전송이 VTSS에서 VLE로 전달될 때 VTSS에서 대상 VLE로의 경로만 예약되므로 모든 VTV 복사본을 VLE로 마이그레이션하는 데 사용되는 VTSS 리소스가 훨씬 줄어듭니다. 모든 VLE VRTD 작업의 경우 VTSS 데이터 전송이 필요할 때 VTSS에서의 경로만 예약됩니다.

VTV 암호화

암호화 기능을 사용하여 VLE 시스템에 기록된 VMVC를 암호화할 수 있습니다. 암호화는 노드에 저장되고 USB 장치에 백업된 암호화 키를 통해 노드별로 수행됩니다. 암호화는 VLE GUI를 통해 완전히 관리됩니다. VLE가 VTSS로 회수된 VTV를 해독하므로 호스트 소프트웨어는 암호화를 알지 못합니다.

VTV 중복 제거

중복 제거는 VLE 컴플렉스에서 중복된 데이터를 제거합니다. 중복 제거는 STORCLAS 문 DEDUP 매개변수를 통해 제어되고, VLE 유효 용량을 늘려주며, VTV가 VMVC에 기록되기 전에 VLE에 의해 수행됩니다.

중복 제거 결과를 평가하려면 중복 제거를 사용으로 설정한 다음 SCRPT 보고서로 결과를 모니터하여 필요에 따라 중복 제거를 세밀하게 조정하십시오. SCRPT 보고서는 중복 제거된 데이터에 대한 대략적인 ”축소율”을 제공합니다. 이 비율은 압축되지 않은 GB를 사용된 GB로 나눈 값입니다. 따라서 축소율에는 VTSS 압축 및 VLE 중복 제거가 모두 포함됩니다. 축소율이 클수록 압축 및 중복 제거가 더 효과적임을 나타냅니다.

예를 들어 VTSS는 16MB의 데이터를 수신하여 4MB로 압축한 다음 압축된 데이터를 VTV에 기록합니다. 그런 다음 VLE는 VTV를 2MB로 중복 제거한 다음 VMVC에 기록합니다. 따라서 축소율은 16MB를 2MB로 나눈 값 즉, 8.0:1입니다.

ETTFB(Early Time To First Byte)

동시 테이프 리콜/마운트 기능이라고도 하는 ETTFB(Early Time To First Byte)를 사용하면 VTSS가 VTD를 사용하여 VLE에서 리콜된 데이터를 읽을 수 있습니다.

  • ETTFB는 CONFIG GLOBAL FASTRECL을 통해 전역적으로 설정됩니다.

  • CONFIG GLOBAL FASTRECL=YES로 설정된 경우 CONFIG VTSS NOERLYMNT를 통해 VTSS별로 ETTFB를 사용 안함으로 설정할 수 있습니다.

CONFIG GLOBAL 및 CONFIG VTSS는 RTD용 ETTFB 및 VLE용 ETTFB에 모두 적용됩니다.

ETTFB는 VSM5 시스템에만 적용됩니다.

프레임 크기 제어

프레임 크기 제어는 각 복사 링크에 점보 프레임 사용을 지정합니다.

주:

VSM과 VLE 사이 또는 VLE와 VLE 사이의 전체 기반구조가 작동하려면 점보 프레임을 지원해야 합니다. 이러한 연결 사이의 기반구조 중 일부라도 점보 프레임을 지원하지 않을 경우에는 작동하지 않습니다.

  • TCP/IP 네트워크에서 점보 프레임을 지원할 경우 이 기능을 사용으로 설정하면 네트워크 성능이 향상될 수 있습니다.

  • Port Card Configuration 탭에서 Jumbo Frames 확인란을 선택하면 점보 프레임이 사용으로 설정됩니다. 이 확인란을 선택하면 포트에 대해 MTU(최대 전송 단위) 값이 9000으로 설정됩니다.

  • VLE-VLE 간 전송에 대해 설정된 링크에서 점보 프레임을 사용으로 설정하는 것이 좋습니다.

Oracle 클라우드 확장 스토리지

VLE 1.5.2 이상은 VLE에서 Oracle Cloud로의 연결을 제공합니다. Oracle Cloud에 대해 선택적으로 고객 데이터를 직접 마이그레이션 및 회수하도록 VLE를 구성할 수 있습니다. VLE 구성 옵션은 로컬 VLE 디스크 풀 및/또는 Oracle Cloud에서 모든 데이터 스토리지 조합을 지원합니다.

VLE는 세 가지 Oracle Cloud 옵션인 Oracle Cloud 객체 스토리지, Oracle Cloud 아카이브 스토리지 및 Oracle Cloud 암호화를 지원합니다. 지원되는 Oracle Cloud 옵션에 대한 자세한 설명은 VLE Oracle Cloud Storage 항목을 참조하십시오.
