3 VLE Oracle 云存储

Oracle 云扩展存储是为客户提供额外存储容量的一种方式。请参阅 http://docs.oracle.com/en/cloud/iaas/storage-cloud/index.html 了解有关设置云帐户的更多信息，并参阅网络设置要求。

注意:

下面是针对 VLE 1.5.3 的建议。

  • 用于映射到云 VMVC 的连接不超过 16 个

  • 不对云 VMVC 执行重复数据删除（支持对基于磁盘的 VMVC 执行重复数据删除）

  • 卷序列号名称应该由大写字母 (A-Z) 和数字 (0-9) 值组成，且长度必须为 6 个字符。卷序列号名称不能包含小写字母，也不能少于 6 个字符。

VLE 支持三个 Oracle 云选项：“Oracle Storage Cloud Service－对象存储”、“Oracle Storage Cloud Service－归档存储”以及“在 Oracle 云中加密”。

Oracle 云和“Oracle Storage Cloud Service－归档存储”之间的主要区别是成本。“Oracle Storage Cloud Service－归档存储”比 Oracle 云便宜很多。请咨询 Oracle 销售代表或参见可用的联机文档了解当前成本方案。

归档和非归档云产品都提供加密（如果 VTV 数据存储在 Oracle 云中）。加密不会增加成本。使用加密的客户在调回加密 VTV 时性能可能会降低大约 10%。请参见以下各节了解有关 Oracle 云产品之间功能差异的讨论：

Oracle Storage Cloud Service－对象存储

支持 VLE 1.5.2 及更高版本，将数据存储在 Oracle 云中非常类似于将数据存储在 VLE 本地磁盘池中。以下步骤列出了配置 VLE 以将虚拟磁带卷 (Virtual Tape Volume, VTV) 存储在 Oracle 云中所需内容。

需要提供以下信息：

注意:

Oracle CSE 必须检索客户的 Oracle 云帐户信息以在 VLE 与 Oracle 云之间建立初始连接。

  • 帐户名

  • 用户名

  • 用户密码

  • 授权 URL

MVC 范围由客户确定。它们用于配置 VTCS 主机软件，并提供给 Oracle 支持团队用于配置 VLE。如果 VLE 将 VTV 数据存储在其本地磁盘池以及 Oracle 云中，则必须有两个在 VLE 中定义和配置的 VMVC 池范围：

  • 用于 VLE 本地磁盘池存储的 vMVC 范围

  • 用于 VLE Oracle 云存储的 vMVC 范围

在 VLE 中配置了 VMVC 定义后，VTV 迁移、调回和 VLE 复制操作将会与使用 VLE 本地存储池的所有 VLE 操作大致相同。VLE 到云数据传输性能受 IP 带宽和延迟以及 Oracle 云性能影响。

Oracle Storage Cloud Service－归档存储

支持 VLE 1.5.3 及更高版本，将数据存储在 Oracle 云中非常类似于将数据存储在 VLE 本地磁盘池中，但是，调回存储在云归档中的数据时，有一些例外。设置 VLE 以使用“Oracle Storage Cloud Service－归档存储”的步骤与 Oracle 云相关步骤类似。需要以下信息：

注意:

Oracle CSE 必须检索客户的 Oracle 云帐户信息以在 VLE 与 Oracle 云之间建立初始连接。云归档帐户信息与 Oracle 云帐户信息相同。

  • 帐户名

  • 用户名

  • 用户密码

  • 授权 URL

MVC 范围由客户确定。它们用于配置 VTCS 主机软件，并提供给 Oracle 支持团队用于配置 VLE。客户在使用云归档时必须提供多达三个 vMVC 范围：

  • 用于 VLE 本地磁盘池存储的 vMVC 范围

  • 用于 VLE 存储云的 vMVC 范围

  • 用于 VLE 云归档存储的 vMVC 范围

在 VLE 上创建 vMVC 时，Oracle 支持人员会为将使用云归档的 vMVC 选择“归档”标志。它用于在 Oracle 云中触发“归档”功能。在 VLE 中配置了 VMVC 定义后，可以在所有三个 vMVC 范围执行 VTV 迁移、调回和 VLE 复制操作，但 vMVC 的云归档范围有一些例外：

迁移

VTV 迁移到 VLE 本地磁盘池与 VTV 迁移到 Oracle 云服务操作相同。VTV 迁移到“Oracle Storage Cloud Service－对象存储”后，它会自动移至“Oracle Storage Cloud Service－归档存储”。

恢复和调回

迁移的 VTV 移至“Oracle Storage Cloud Service－归档存储”后，必须先手动恢复 VTV，之后 VLE 才能调回它。这是将 VTV 从“Oracle Storage Cloud Service－归档存储”移回“Oracle Storage Cloud Service－对象存储”。

可使用 RESTORE_VTV 请求手动从“Oracle Storage Cloud Service－归档存储”恢复 VTV。可使用 Route 命令向相应的 VLE Storage Manager 发出此请求。

根据您的配置，可使用以下方法之一处理 RESTORE_VTV 请求：

  • 在 MVS 大型机配置中：

    • 从 MVS 控制台发出 SMC Route 命令。

      F ELS73SMC, ROUTE DVTGRD13 RESTORE_VTV VOLUME=5B1307 VTV=CV1234

    • 从 SMCUUUI 实用程序发出 SMC Route 命令。在 UUIIN 数据集中包含 Route 命令。有关更多信息，请参阅《ELS Command, Control Statement, and Utility Reference》。

    • 从 VSM GUI 发出 SMC Route 命令。

      ROUTE DVTGRD13 RESTORE_VTV VOLUME=5B1307 VTV=CV1234

  • 在 VSM 7 开放系统连接 (Open Systems Attachment, OSA) 配置中，从 VSM GUI 发出 oVTCS Route 命令。

    从 VSM 控制台菜单中，选择 "Command Line Interface" 并在命令窗口中发出 Route 命令。

    有关更多信息，请参阅《VSM GUI User’s Guide》。

显示进度

可发出 QUERY_RESTORE 请求显示处于恢复过程的 VTV 的进度。例如：

ROUTE DVTGRD13 QUERY_RESTORE VOLUME=5B1307 VTV=CV1234

此时将显示进度。例如：

Restore initiated via SMCUUI Interface:

  • Archived

  • In Progress

  • Complete - Restored

  • Complete - Not Archive

收到 Complete 响应后，即可正常调回 VTV。

注意:

恢复 VTV 后，它将在“Oracle Storage Cloud Service－对象存储”中保留 24 小时；之后它将回到“归档”状态。恢复 VTV 的 Oracle 服务级别协议 (service level agreement, SLA) 为 4 小时。可以同时启动多个 RESTORE_VTV 命令。

云归档准则

VLE 到归档云数据传输性能受 IP 带宽和延迟以及 Oracle 云性能影响。以下是使用云归档的一般原则。

  • 确定要恢复的所有 VTV。

    • 确定所需数据集列表。

    • 使用 TMC 确定所需 VTV 列表。

    • 使用 VTVRPT 确定仅有归档云副本的 VTV（和 MVC）列表。

  • 如果某个 VTV 尚未恢复：

    • VLE 将报告 VMVC 上此 VTV 不可用。

    • VTCS 自动尝试使用另一个 VMVC/MVC 副本。

    • 仅当所有 VTV 副本都不可用时才会生成错误消息。

  • 了解云帐户的成本。

    • 不仅仅是获取和放置。

    • 及早删除，访问元数据。

  • VLE 访问云元数据进行各种操作。

    • 访问云元数据的成本很低。

    • 访问云元数据不需要恢复 VTV。

  • 请勿将云 VMVC 作为源执行 VLE 到 VLE 的复制。

    • 云 VMVC 应排在最后。

    • 取消 VLE 到 VLE 连接的配置，以便云不能用作源。

  • 对于调回，配置 VTCS 以将云副本设为最不宜使用的副本。

  • 避免对映射到云的 MVC 执行 DRAIN。

  • 对云 VMVC 使用 RECLAIM MOVEDATA(NONE)。

  • 使用 STORCLAS VLEDELET(RECLAIM) 以减少平均云存储使用量。

  • 避免导致从云 VMVC 执行 VLE 到 VLE 复制的迁移。

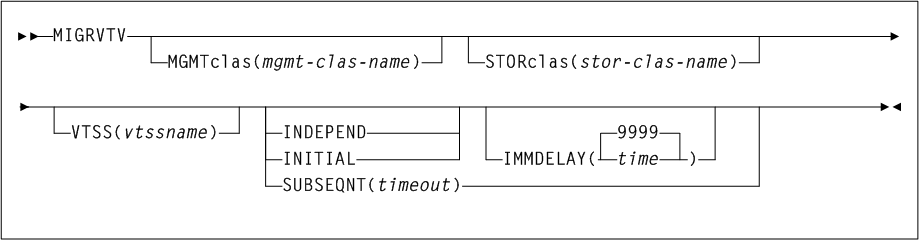

    图 3-1 MIGRVTV 语法

    周围的文本说明了 图 3-1 。

    • MIGRVTV STORCLAS(SCVLE) INITIAL

    • MIGRVTV STORCLAS(SCCLOUD) SUBSEQNT(120)

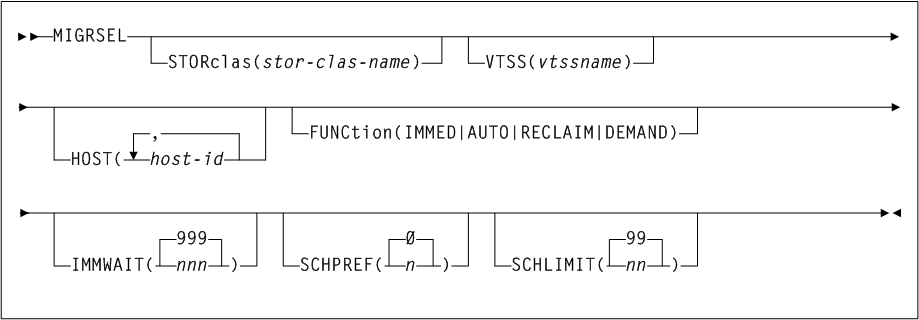

      图 3-2 MIGRSEL 语法

      周围的文本说明了 图 3-2 。

    • MIGRSEL STORCLAS(SCTAPE) SCHPREF(9)

    • MIGRSEL STORCLAS(SCVLE) SCHPREF(9)

    • MIGRSEL STORCLAS(SCCLOUD) SCHPREF(0)

  • 避免从云 VMVC 调回的迁移。

    • STORLST NAME(CLDLAST) STORCLAS(SCVLE, SCTAPE, SCCLOUD) PRIORITY(9,8,0)

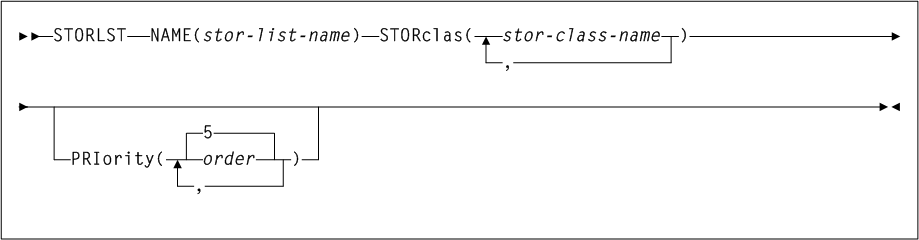

      图 3-3 STORLST 语法

      周围的文本说明了 图 3-3 。

    • STORSEL FUNC(SPECIFIC) STORLST(CLDLAST)

    • STORSEL FUNC(RECALL) STORLST(CLDLAST)

    • STORSEL FUNC(EXPORT) STORLST(CLDLAST)

    • STORSEL FUNC(CONSOLID) STORLST(CLDLAST)

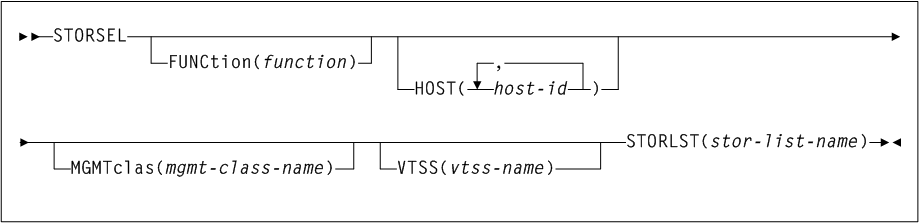

      图 3-4 STORSEL 语法

      周围的文本说明了 图 3-4 。

  • VLE 回收和显式回收：

    • 运行 RECLAIM 命令

    • RECLAIM STORCLAS(SCCLOUD) … MOVEDATA(NONE)

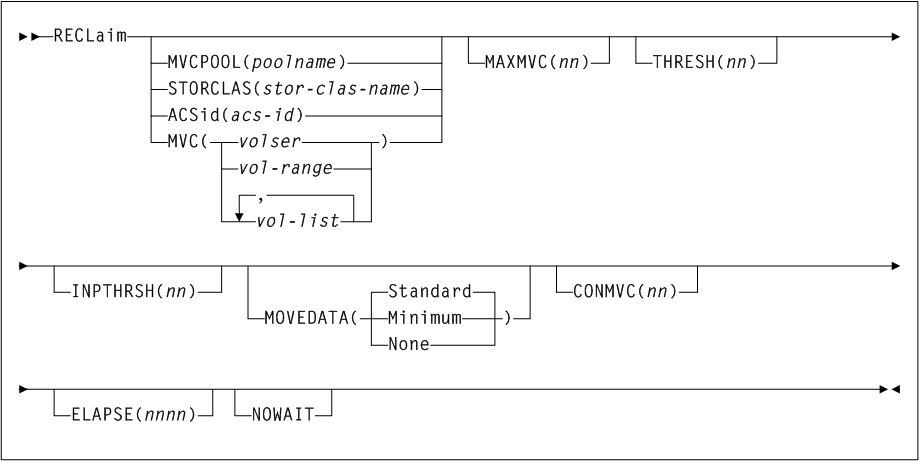

      图 3-5 RECLaim 语法

      周围的文本说明了 图 3-5 。

  • VLE STORCLAS

    • STORCLAS (SCCLOUD) … VLEDELET(RECLAIM) …

    • 云不支持 VTV 重复数据删除（STORCLAS DEDUP 参数）。

    • 为客户节省支出，同时降低每月平均存储使用量。

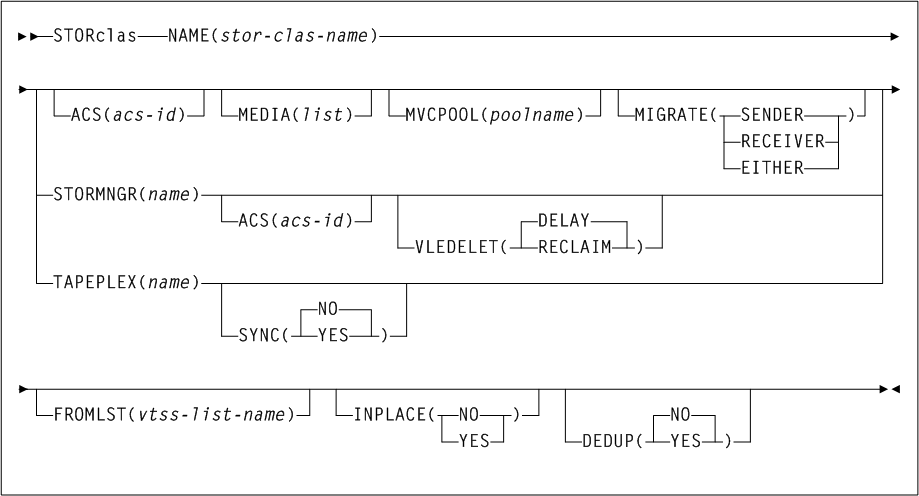

      图 3-6 STORclas 语法

      周围的文本说明了 图 3-6 。

Oracle 云加密（支持 VLE 1.5.3 及更高版本）

“Oracle Storage Cloud Service－对象存储”和“Oracle Storage Cloud Service－归档存储”支持加密。在任一 Oracle 云产品中控制加密都是以 vMVC 边界进行，即，如果在创建 vMVC 时设置了“加密”标志，则该 vMVC 中的所有 VTV 都将会加密。对于各个云（归档和非归档），对加密 VTV 的迁移和调回操作完全相同，如上文所述。唯一不同的是，对加密 VTV 的操作，其性能降低 10%。设置 VLE 以使用 Oracle 云加密的步骤与上面 Oracle 云和 Oracle 云归档相关步骤非常相似。

注意:

Oracle CSE 必须检索客户的 Oracle 云帐户信息以在 VLE 与 Oracle 云之间建立初始连接。云归档帐户信息与 Oracle 云帐户信息相同。

需要提供以下信息：

  • 帐户名 用户名 用户密码 授权 URL

MVC 范围由客户确定。它们用于配置 VTCS 主机软件，并提供给 Oracle 支持团队用于配置 VLE。客户在结合使用 Oracle 云与加密时需要提供多达三个 vMVC 范围：

  • 用于 VLE 本地磁盘池存储的 vMVC 范围 用于 VLE Oracle 存储云的 vMVC 范围（加密或不加密） 用于 VLE Oracle 云归档的 vMVC 范围（加密或不加密）

在 VLE 上创建 vMVC 时，Oracle 支持人员会为将包含加密 VTV 的所有 vMVC 设置加密标志。除了性能外，从 VLE 或主机的角度来看，存储（迁移）和检索（调回）VTV 数据的方式没有区别。在 VLE 中配置了 VMVC 定义后，对加密 vMVC 的 VTV 迁移、调回和 VLE 复制操作与前面各节中所述的 Oracle 云和云归档相关操作完全相同。有关在 Oracle 云中处理的加密功能的信息，请参阅 Oracle 云网站。

显示 VTCS 参数的 Oracle 云示例

以下示例说明如何为 Oracle 云和云归档设置简单的 VLE 配置（包括 VTCS 主机参数）。

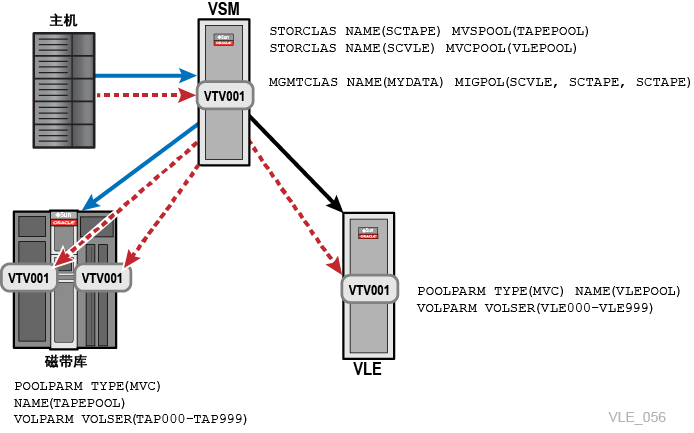

示例 3-1 基本 VSM/VLE 设置

周围的文本说明了 vle_056.png。

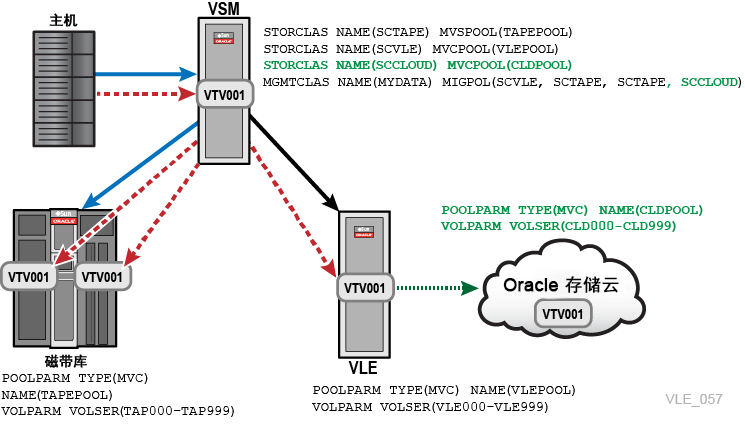

示例 3-2 基本 VSM/VLE Oracle 云设置

周围的文本说明了 vle_057.png。

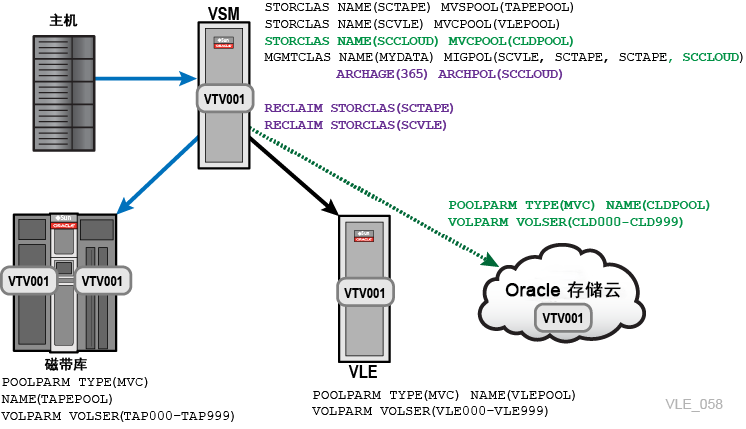

示例 3-3 基本 VSM/VLE Oracle 云归档设置

周围的文本说明了 vle_058.png。
