C Riferimento per l'indirizzamento della libreria
Nota:
Sinistra e destra sono in riferimento alla libreria vista dal lato della porta CAP (anteriore), a meno che non sia specificato diversamente.-
Conversione dell'indirizzo di uno slot tra HLI e il formato libreria mediante SLC
-
Descrizione degli elementi strutturali usati nell'indirizzamento
Conversione dell'indirizzo di uno slot tra HLI e il formato libreria mediante SLC
È possibile utilizzare SLC per effettuare la conversione di un indirizzo interno della libreria (libreria, binario, colonna, lato, riga) in un indirizzo HLI (LSM, pannello, riga, colonna) usato da ACSLS e ELS e viceversa.
-
In SLC selezionare Tools > Diagnostics. Selezionare la cartella Library nella struttura ad albero dei dispositivi.
-
Fare clic sulla scheda Search.
-
Selezionare Location.
-
Selezionare i criteri di ricerca dall'elenco a discesa e immettere l'indirizzo (i caratteri jolly non sono validi).
-
Nell'elenco a discesa Requester selezionare hli0 se è stato immesso un indirizzo HLI oppure selezionare default se è stato immesso un indirizzo interno della libreria.
-
Fare clic su Search.
-
Se è stato immesso un indirizzo HLI, nella colonna Address dei risultati della ricerca viene visualizzato l'indirizzo interno della libreria. Se è stato immesso un indirizzo interno della libreria fare clic su . . . per visualizzare l'indirizzo HLI.

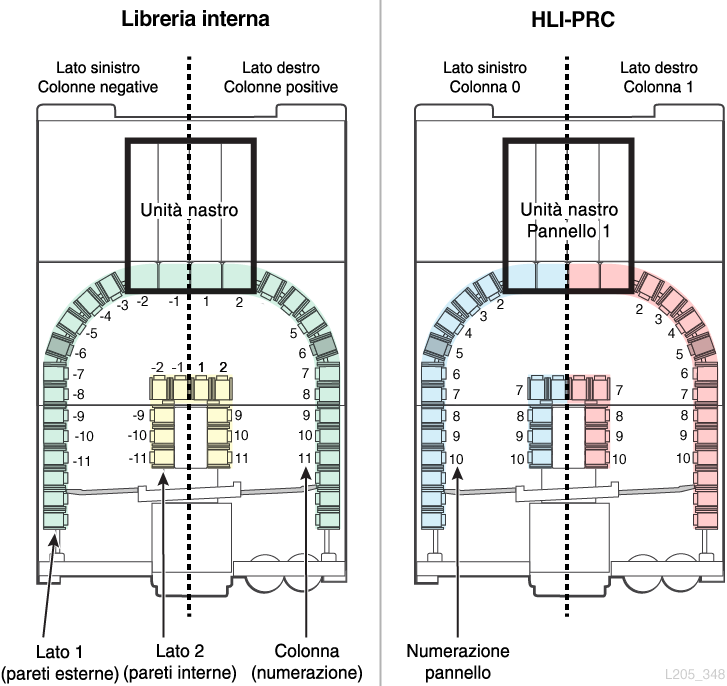

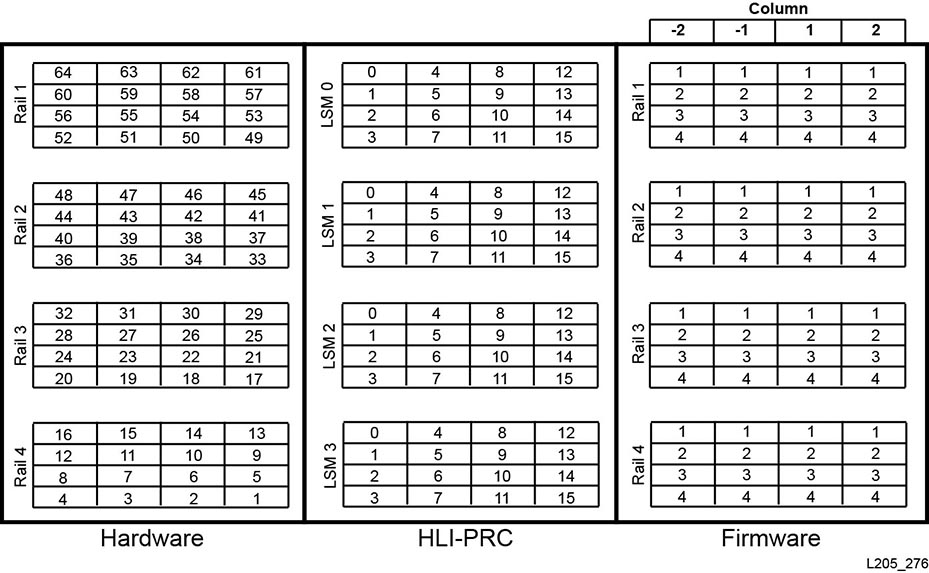

Confronto tra schemi di indirizzamento
-
Schema di indirizzamento interno della libreria (libreria, binario, colonna, lato e riga): utilizzato dal firmware e dalle comunicazioni interne per rappresentare tutti i dispositivi e le posizioni nella libreria.
-
Inizia con 1 e utilizza numeri negativi.
-
La colonna indica la posizione orizzontale nella libreria.
-
La numerazione delle righe delle pareti esterne è compresa tra 1 e 13 mentre quella delle pareti interne è compresa tra 1 e 14.
-
-
Schema di indirizzamento HLI-PRC (LSM, pannello, riga e colonna): utilizzato dai client HLI, come ACSLS ed ELS, per rappresentare la posizione e i componenti della libreria.
-
Inizia con 0 e utilizza solo numeri positivi.
-
La colonna indica il lato sinistro o destro della libreria.
-
La numerazione delle righe delle pareti esterne è compresa tra 0 e 12 mentre quella delle pareti interne è compresa tra 13 e 26.
-
-
Numerazione dell'hardware fisico per le unità nastro: identifica le posizioni degli slot dell'unità assegnate dalla scheda HBC.
Descrizione degli elementi strutturali usati nell'indirizzamento
-

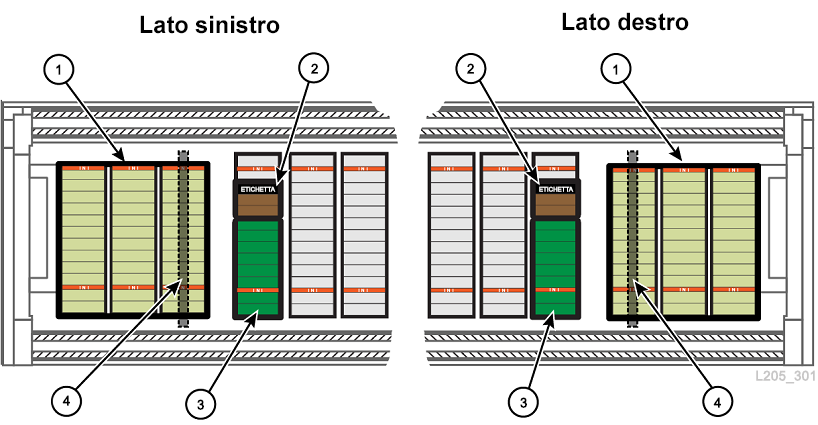

Ogni lato della libreria (sinistro/destro) presenta una parte interna e una parete esterna.
-
Array da 14 slot nella parete interna
-
Array da 13 slot nelle pareti esterne
-
Array da 8 slot sopra la porta pass-thru
-
Array da 8 slot sotto le staffe di arresto della porta di sicurezza per l'assistenza
-
Array da 4 slot negli elevatori e nelle porte pass-thru
-
Array da 3 slot alle estremità di ogni binario
-
Array da 12 slot per il caricatore della CAP in blocco
Ogni libreria ha quattro binari robotici. Per l'indirizzamento HLI ognuno di questi binari è considerato un modulo di storage della libreria (LSM, Library Storage Module).
Le colonne (che equivalgono ai pannelli nell'indirizzamento HLI-PRC) fanno riferimento alla posizione orizzontale di un componente nella libreria (come le colonne in un foglio di calcolo). Di seguito sono riportate alcune colonne speciali.
-
Angoli: non dispongono di pareti interne.
-
Porte pass-thru: i primi sei slot sono inaccessibili a causa delle PTP (Pass-Thru Port, porte pass-thru)
-
Pannelli delle porte pass-thru: lo slot della cartuccia superiore (sotto la porta) è prenotato come slot di raccolta della robotica ridondante (due per ciascun binario, uno su ciascun lato).
Schema di indirizzamento interno della libreria
Panoramica dell'indirizzamento interno della libreria

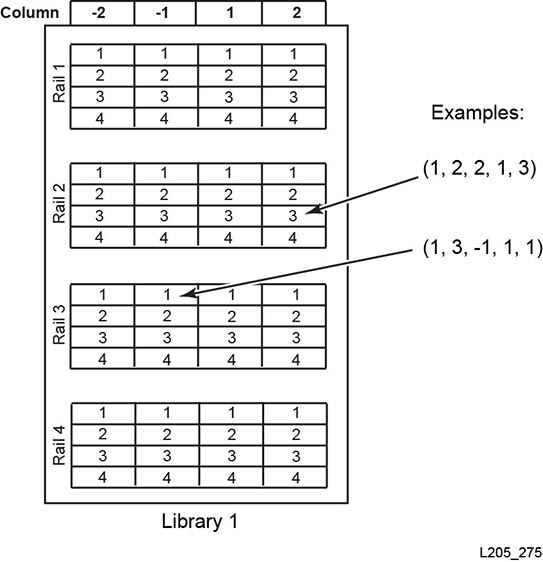

L'indirizzamento interno della libreria designa la posizione mediante i parametri libreria, binario, colonna, lato e riga.
-
Libreria: il numero della libreria in un complesso di librerie (per una libreria singola è sempre 1).
-
Binario: binari robotici numerati dall'alto verso il basso, da 1 a 4.
-
Colonna: la posizione orizzontale di un dispositivo o uno slot. La numerazione delle colonne inizia al centro degli alloggiamenti dell'unità e aumenta di +1 a destra oppure diminuisce di -1 a sinistra durante lo spostamento verso la parte anteriore della libreria:
-
+1 indica la posizione subito a destra del centro degli alloggiamenti dell'unità.
-
-1 indica la posizione subito a sinistra del centro degli alloggiamenti dell'unità.
-
Le prime colonne che contengono le cartucce dei nastri sono +3 e -3.
-
-
Lato: indica la parete interna ed esterna, i robot a sinistra o a destra oppure la CAP a rotazione a sinistra o destra.
-
Parete esterna =1, parete interna =2
-
Robot a sinistra =1, robot a destra =2 (nella robotica non ridondante il lato è sempre 1)
-
CAP a rotazione a destra =1, CAP a rotazione a sinistra =2 (per le CAP in blocco il lato è sempre 1)
-
-
Riga: la posizione verticale di un dispositivo o uno slot. Le righe sono numerate consecutivamente dall'alto verso il basso, da 1 a 13 per la parete esterna e da 1 a 14 per la parete interna.
I componenti (come le CAP, gli elevatori, le PTP e i robot) dispongono di regole di indirizzamento univoche:
-
il valore di una riga equivalente a 0 indica che l'indirizzo si riferisce al dispositivo e non a uno slot nel dispositivo;
-
il valore del lato potrebbe non essere direttamente correlato alle pareti interne ed esterne;
-
il valore della colonna degli elevatori e delle CAP dipende dal numero di moduli di espansione dello storage nella libreria.
Indirizzamento interno della libreria dell'unità
Le unità hanno sempre un valore per la colonna compreso tra -2 e 2, il valore 1 per il lato e un valore per la riga compreso tra 1 e 4.
Indirizzamento interno della CAP a rotazione
-
Binario e riga:
-
quando si esegue la numerazione del dispositivo, il valore del binario è 2 e quello della riga è 0;
-
quando si esegue la numerazione di uno slot specifico, il binario si riferisce al binario adiacente il caricatore della CAP (con valore compreso tra 2 e 4) e la riga è lo slot nel caricatore della CAP (con valore compreso tra 1 e 13).
-
-
Colonna: il valore della colonna corrisponde al numero di colonne accessibili dagli utenti più 3. Poiché in una libreria priva di SEM sono disponibili 11 colonne accessibili dai clienti, il valore della colonna della CAP è 14.
-
Lato:
-
CAP di destra = valore del lato pari a 1
-
CAP di sinistra = valore del lato pari a 2
-
Esempio
Per l'indirizzo firmware1, 3, 22, 2, 10: il valore della libreria è 1. Il binario è il terzo dall'alto (3). La libreria contiene un SEM (19 colonne accessibili dai clienti più 3 = 22). La CAP è sul lato sinistro (2). Lo slot è il decimo nel caricatore della CAP.
Indirizzamento interno della CAP in blocco
Legenda della figura
-
Array della CAP in blocco (12 slot ciascuno)
-
Array pacco da tre
-
Celle di sistema prenotate
-
Porta di sicurezza per l'assistenza
Indirizzamento della CAP in blocco:
-
Binario: il numero di binario adiacente la CAP (da 1 a 4).
-
Riga: quando si esegue la numerazione del dispositivo, il valore della riga equivale a 0. Quando si esegue la numerazione di uno slot specifico, il valore della riga corrisponde a quello dello slot nel caricatore della CAP (da 1 a 12).
-
Colonna: i caricatori della CAP occupano le ultime tre colonne nella libreria. Se la libreria dispone di un SEM, ci sono 19 colonne accessibili dai clienti. Pertanto, i caricatori della CAP saranno nelle colonne 20, 21 e 22.
-
Lato: il valore è sempre 1.
Esempio
Per l'indirizzo firmware1, 3, 22, 2, 10: il valore della libreria è 1. Il binario è il terzo dall'alto (3). La libreria contiene un SEM (19 colonne accessibili dai clienti, pertanto la colonna 22 è quella più esterna). La CAP è sul lato sinistro (2). Lo slot è il decimo nel caricatore della CAP.
Indirizzamento interno della PTP
-
Binario: il valore (da 1 a 4) si riferisce al binario adiacente la PTP.
-
Colonna: PTP di destra = valore della colonna +6, PTP di sinistra = valore della colonna -6.
-
Lato: il valore del lato è sempre pari a 1, in quanto le PTP si trovano sulla parete esterna.
-
Riga:
-
quando si esegue la numerazione del dispositivo, il valore della riga equivale a 0;
-
quando si esegue la numerazione di uno slot specifico, il valore della riga corrisponde a quello dello slot nella PTP (1 o 2).
-
Esempio
Per l'indirizzo firmware1, 2, -6, 1, 0: il valore della libreria è 1. La PTP corrisponde al secondo binario dall'alto (2). Si trova sul lato sinistro (colonna -6), nella parete esterna (lato 1) e l'indirizzo fa riferimento al dispositivo (0).
Indirizzamento interno dell'elevatore
-
Binario: il valore equivale sempre a 0, in quanto gli elevatori non corrispondono ad alcun binario specifico.
-
Colonna: il numero di colonne accessibili dai clienti più 2. In una libreria priva di SEM sono disponibili 11 colonne accessibili dai clienti, pertanto il valore della colonna dell'elevatore è 13.
-
Lato: il valore è sempre pari a 2 in quanto gli elevatori si trovano sulla parete interna.
-
Riga:
-
quando si esegue la numerazione del dispositivo, il valore della riga equivale a 0;
-
quando si esegue la numerazione di uno slot specifico, il valore della riga corrisponde a quello dello slot nell'elevatore (da 1 a 4).
-
Esempio
Per l'indirizzo firmware1, 0, 21, 2, 4: il valore della libreria è 1. Gli elevatori occupano tutti i binari (0). La libreria contiene un SEM (19 colonne accessibili dai clienti più 2 = 21). L'elevatore si trova nella parete interna (lato 2) e l'indirizzo si riferisce al quarto slot nell'elevatore.
Indirizzamento interno del robot
-
Binario: il valore (da 1 a 4) si riferisce al binario su cui si trova il robot.
-
Colonna: il valore è sempre pari a 0.
-
Lato:
-
se è disponibile un solo robot per binario, il valore è sempre 1;
-
per la robotica ridondante, il valore del robot di sinistra è 1 e il valore del robot di destra è 2.
-
-
Riga:
-
quando si esegue la numerazione del dispositivo, il valore della riga equivale a 0;
-
quando si esegue la numerazione dello slot specifico, la riga corrisponde al valore dello slot (1).
-
Esempio
Per l'indirizzo firmware1, 1, 0, 2, 0: il valore della libreria è 1. Il robot si trova sul primo binario (1). Il robot occupa tutte le colonne (0). Si tratta del robot a destra in un sistema di robotica ridondante (2) e l'indirizzo fa riferimento al dispositivo (0).
Schema di indirizzamento HLI-PRC
Panoramica dello schema di indirizzamento HLI-PRC
L'indirizzamento HLI-PRC inizia con 0, utilizza solo numeri positivi e presenta quattro parametri: LSM, pannello, riga e colonna.
-

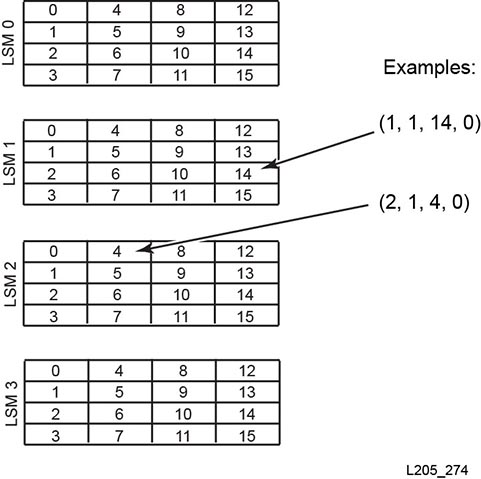

LSM: ciascun binario viene considerato un modulo di storage della libreria (LSM, Library Storage Module) distinto. I moduli LSM sono numerati da 0 a 3 (dall'alto verso il basso).
Le librerie in un complesso sono identificate in base al modulo LSM (vedere Numerazione HLI del complesso di librerie).
-
Pannello: indica la posizione orizzontale nella libreria. I pannelli si estendono in larghezza nella libreria in modo da includere entrambi i lati (sinistro e destro) ed entrambe le pareti (interna ed esterna) di ciascun LSM. Pannello 0 = CAP. Pannello 1 = unità. Pannelli da 2 a n = slot di storage.
Tabella C-1 Numerazione dei pannelli per diverse configurazioni della libreria
Configurazione Numerazione dei pannelli Libreria base
RIM
CIM
2 - 7
8 - 10
Un modulo di espansione
RIM
SEM
CIM
2 - 7
8 - 15
16 - 18
Due moduli di espansione
RIM
SEM
SEM
CIM
2 - 7
8 -15
16 - 23
24 - 26
Cinque moduli di espansione
RIM
SEM
SEM
SEM
SEM
SEM
CIM
2 - 7
8 -15
16 - 23
24 - 31
32 - 39
40 - 47
48 - 50
-
Riga: la posizione verticale di una cartuccia a nastro, con numerazione sequenziale dall'alto verso il basso. Pareti esterne = da 0 a 12. Pareti interne = da 13 a 26.
-
Colonna: indica il lato sinistro o destro della libreria (guardando dalla parte anteriore). Sinistra = 0. Destra = 1.
Numerazione HLI del complesso di librerie
In un complesso di librerie il numero di LSM aumenta in ordine sequenziale con ciascuna libreria aggiuntiva. La numerazione dei moduli LSM continua con il modello riportato di seguito fino a un massimo di dieci librerie:
-
Libreria 1: LSM da 0 a 3
-
Libreria 2: LSM da 4 a 7
-
Libreria 3: LSM da 8 a 11

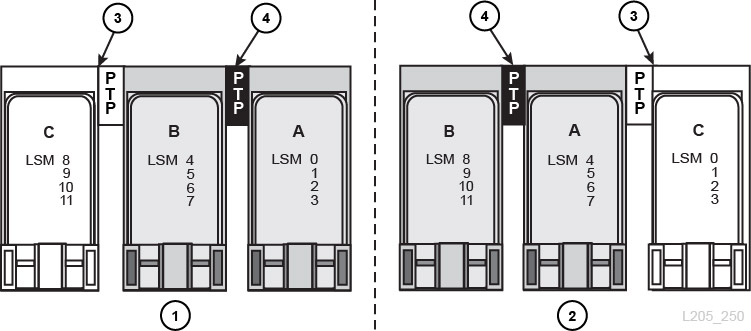

Quando si aggiunge un'ulteriore libreria a un complesso, è necessario aggiungere la libreria da destra a sinistra (vista dal lato della CAP della libreria). L'espansione da sinistra a destra comporta la rinumerazione dei moduli LSM, rendendo necessaria la riconfigurazione degli host.
-
Metodo consigliato con la libreria aggiunta a sinistra che aumenta la numerazione dei moduli LSM in ordine sequenziale.
-
Metodo che implica l'interruzione del funzionamento e che richiede la riconfigurazione della numerazione dei moduli LSM.
-
Nuova libreria.
-
Porta pass-thru che connette librerie esistenti.
Numerazione dell'hardware fisico per le unità nastro

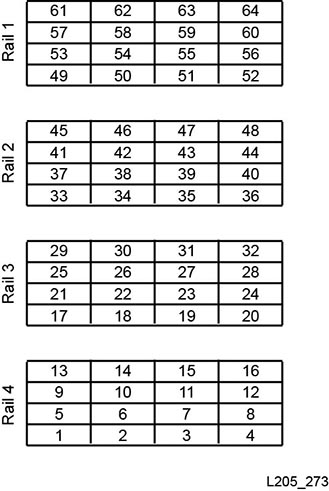

La scheda HBC assegna un numero di hardware fisico compreso tra 1 e 64.
Indirizzi IP interni riservati
| Indirizzo IP | Descrizione |
|---|---|
| 10.0.0.0./24 | Rete di dispositivi interna |
| 10.0.11.0/24 | Rete ILC Indirizzi IP di host basati sull'identificativo della libreria |
| 10.x+2.11.0/24 oppure
10.(1...253) + 2.11.0/24 |
Alias di SDP X = identificativo del complesso (1...253). |
| 10.0.4.0/24 | Rete di dispositivi del binario 0 |
| 10.0.3.0/24 | Rete di dispositivi del binario 1 |
| 10.0.2.0/24 | Rete di dispositivi del binario 2 |
| 10.0.1.0/24 | Rete di dispositivi del binario 3 |
