9 管理磁带

另请参见

移动磁带（恢复移动）

使用 SLC 移动磁带仅会更新磁带在磁带库控制器数据库中的位置。必须通过主机软件执行审计以更新主机数据库，从而防止挂载失败。

要查看磁带库中所有磁带的表，请参见查看磁带信息。

注意:

要避免数据丢失，在分区磁带库中移动磁带时应谨慎操作。意外地将磁带从一个分区移到另一个分区将使磁带孤立，并且新分区可能将其视为临时磁带。

  1. 选择 Tools > Diagnostics。 单击设备树中的 Library。

  2. 单击 RcvrMove 选项卡。

  3. 选择源位置模式：

    • 对于 VOLID，输入要移动的磁带的 vol-id。

    • 对于 Location，选择磁带的当前位置（CAP、Slot、Drive、Reserved Slots）。

  4. 选择目标位置类型（CAP、Storage Slots、Drive 和 Reserved Slots）并选择目标地址。

    注:

    仅当源为 CAP 或保留的插槽时才选择 "Drive"。

    不要将数据磁带移动到保留的插槽中。保留的插槽应仅包含诊断磁带或清洗磁带。

  5. 单击 Start。

  6. 从主机软件启动磁带库审计以更新主机数据库（请参见磁带管理软件文档）。

定位磁带

可以按卷 ID、内部磁带库地址或主机地址搜索磁带。

要查看磁带库中所有磁带的表，请参见查看磁带信息。

按卷 ID 定位磁带

  1. 选择 Tools > Diagnostics，然后单击设备树中的 Library。

  2. 单击 Search 选项卡。

  3. 选择 VOLID。

  4. 输入卷 ID（使用 * 作为通配符）。

  5. 从 "Requester" 下拉列表中，选择搜索结果的格式：

    • default 以磁带库内部地址格式显示。

    • hli0 或 hli1 以 HLI-PRC 地址格式显示。

  6. 选择磁带类型。

  7. 单击 Search。

按地址定位磁带

  1. 选择 Tools > Diagnostics，然后单击设备树中的 Library。

  2. 单击 Search 选项卡。

  3. 选择 Location。

  4. 从下拉列表中选择搜索标准，然后输入地址（通配符无效）。

  5. 从 "Requester" 下拉列表中，选择在 "Location" 字段中输入的地址类型。

  6. 单击 Search。

  7. 单击 . . . 以查看有关磁带的详细信息。

导入/导出诊断磁带和清洗磁带

磁带库一次只能执行一个诊断磁带或清洗磁带的导入或导出操作。在整个操作过程中，磁带库控制器都会保留 CAP。

在导入之前，验证磁带是否具有正确的标签。诊断磁带必须具有 DG 作为八个字符卷 ID 的前两个字符。清洁磁带必须具有 CLN 作为前三个字符。

导入诊断磁带和清洗磁带

注意:

磁带库会将使用的清洗磁带视为新磁带，并将使用计数器设置为零。

注:

仅当启用 "Auto Clean" 时才使用 SLC 导入清洗磁带（请参见启用磁带机自动清洗）。对于主机管理的磁带机清洗，使用主机软件导入清洗磁带。

  1. 验证磁带库是否具有足够的空保留系统插槽。基本模块和 DEM 中必须至少有一个空系统插槽，以便进行机械手恢复或磁带库初始化（请参见使用保留的系统插槽）。

  2. 验证 CAP 是否为空、未被主机保留、已关闭且已锁定（请参见查看设备状况和属性）。

  3. 在 SLC 中，选择 Tools > Diagnostics。

  4. 扩展设备树中的 CAP 文件夹，然后单击要使用的 CAP。

  5. 单击 Import/Export 选项卡。

  6. 在 "Operation" 部分中，选择 Import Cleaning/Diagnostic cartridges。

  7. 单击 Start。

  8. 将磁带装入 CAP（从步骤 2 开始遵循使用 CAP 装入磁带）。

导出诊断磁带和清洗磁带

  1. 验证 CAP 是否为空、未被主机保留、已关闭且已锁定（请参见查看设备状况和属性）。

  2. 在 SLC 中，选择 Tools > Diagnostics。

  3. 扩展设备树中的 CAP 文件夹，然后单击要使用的 CAP。

  4. 单击 Import/Export 选项卡。

  5. 选择导出操作的类型。如果要导出特定的磁带，请在 "Select Cartridges(s) to export" 列表中选择要导出的磁带。

  6. 单击 Start。

  7. 当显示卸载通知时，卸载 CAP（从步骤 2 开始遵循使用 CAP 弹出磁带）。

定义清洗磁带使用计数警告阈值

警告阈值应低于磁带的建议最大使用次数，以便留出更换磁带的时间（有关建议的使用次数，请参见磁带机制造商的文档）。

在将清洗磁带导入到磁带库中时，磁带库控制器会将使用计数设置为零。要显示当前使用计数，请参见查看清洗磁带状况。

  1. 在 SLC 中，选择 Tools > System Detail。选择设备树中的 Library。

  2. 依次选择 Auto Clean 和 Warning Threshold 选项卡。

  3. 选择要配置的清洗磁带类型的索引编号。

  4. 输入该磁带类型的新警告阈值。要禁用警告，请将阈值设置为 0。

    注:

    将修改该类型的所有清洗磁带的警告阈值。

  5. 单击 "Apply"。

配置 FC‐SCSI 主机的条形码格式

条形码格式指定磁带库将磁带条形码的哪一部分传递给 FC-SCSI 主机。

  1. 在 SLC 中，选择 Tools > Configuration。

  2. 从下拉列表中，选择要用于每个分区的表示格式：

    • all－将全部八个条形码字符传递给主机。

    • left6（默认格式）－仅将六个 VOLID 字符传递给主机。条形码右侧的域和类型两个字符不传递。

  3. 单击 "Apply"。

查看磁带信息

  1. 在 SLC 中，选择 Tools > Reports。

  2. 展开导航树中的 Status Summary 文件夹。

  3. 选择 Cartridge Table。

另请参见

查看清洗磁带状况

重要提示:

如果磁带机无法使用某个清洗磁带，则磁带机会通知磁带库该磁带已过期。尽快更换已过期的清洗磁带（请参见导入/导出诊断磁带和清洗磁带）。

  1. 在 SLC 中，选择 Tools > System Details。

  2. 选择设备树中的 Library。

  3. 单击 Auto Clean 选项卡，然后单击 Cleaning Cartridges 选项卡。

    注:

    正在使用、传输或通过主机软件装入磁带库的清洗磁带可能不会显示在该列表中。

清洗磁带状况

  • OK－磁带可用于清洗。

  • warning－使用计数已达到或超出了为此磁带类型定义的警告阈值。

  • expired－根据磁带机提供的信息，清洗磁带已失效。

使用保留的系统插槽

基本模块和 DEM 在后挡板下部都有保留的系统插槽。保留的插槽存储使用 SLC 和模块配置块导入的诊断磁带和清洗磁带。不要在保留的系统插槽中存储数据磁带。

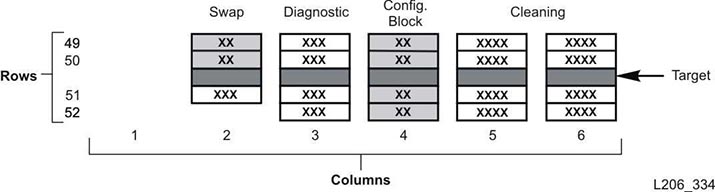

图 9-1 保留的系统单元的位置

保留系统单元寻址

查看当前位于系统插槽中的磁带

  1. 在 SLC 中，选择 Tools > Reports。

  2. 展开导航树中的 Status Summary。

  3. 选择 Cartridge Table 报告。

  4. 单击 Location Type 列标题对表进行排序。所有系统插槽都具有 "sysCell" 位置类型。

模块配置块

每个模块均有一个标识块，该块包含用于确定模块配置的标签。该块在后挡板下方左起第四列第 49 行、第 50、51 和 52 行。初始化期间或升级后，机械手部件将访问该模块标识块以确定模块配置。

该配置块可以确定：

  • 模块类型－基本模块、磁带机扩展模块、磁带扩展模块、停放扩展模块或存取扩展模块。

  • 后挡板配置－1 个磁带机阵列、2 个磁带机阵列、3 个磁带机阵列、4 个磁带机阵列、阵列、批量装入磁带盒或者为空。

  • 前挡板配置－阵列、磁带存取口、CAP 窗口、为空或批量装入磁带盒。

  • 选件－阵列、操作面板或窗口、为空或维修托架。

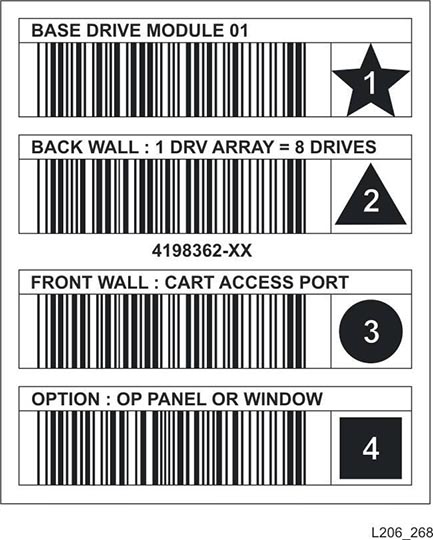

图 9-2 模块标识块基本模块示例

模块标识块示例

特殊标签

CAPID/ 标签和 NOMAG/ 标签是不包含图标的特殊标签。

  • 只有在 CAP 未安装任何用作目标的磁带盒时，才会将 CAPID/ 作为磁带库的一般标识符附在所有这类 CAP 的顶部。

  • NOMAG/ 附在批量装入 AEM 中可移除磁带盒的后面。

表 9-1 特殊标签

功能
 标签文本
 条形码
 Icon

磁带存取口 ID

SPECIAL: CAP IDENTIFICATION

CAPID/

无

无磁带盒

SPECIAL: NO MAGAZINES

NOMAG/

无

磁带类型

磁带标签

有关磁带机标签标准的信息，请参见 OTN 上的《Barcode Label Technical Brief》。所有磁带库磁带都必须有可读的外部标签。机械手遇到不可读的标签时，将报告错误。

不支持无标签的磁带。磁带库将通过 CAP 导出找到的所有无标签磁带。无标签磁带或未知类型的磁带不会挂载到磁带机。

磁带处理

注意:

如果磁带处理不当，可能会发生数据丢失或磁带库组件受损的情况。

  • 保持磁带清洁并在每次使用之间检查其是否损坏。

  • 绝不打开磁带。

  • 不要拿持卡盒外部的磁带；磁带边缘可能会受损。

  • 不要将磁带或卡盒直接暴露在阳光下、潮湿环境或磁场中。

检查磁带

在任何情况下，在将磁带插入磁带机或磁带库之前，请始终要对其进行检查。有缺陷的或脏的磁带可能会损坏磁带机。绝不使用损坏的磁带。查看是否存在以下情况：

  • 污垢或碎屑

  • 外壳破裂

  • 写保护开关损坏

  • 盒式磁带中有液体

  • 标签粘贴不牢固，或者超出了盒式磁带边缘

清洗盒式磁带表面

使用不起毛的布擦除盒式磁带上的所有灰尘、污垢和水分。使用 Oracle StorageTek 磁带清洁擦巾清洁盒式磁带。这些擦巾浸有异丙醇。不要让任何溶液触及磁带或进入卡盒内部。

注意:

为了避免损坏卡盒，不要使用丙酮、三氯乙烷、甲苯、二甲苯、苯、酮、丁酮、二氯甲烷、氯乙烷、酯、乙酸乙酯或类似的化学品来清除标签或清洁卡盒。

存放磁带

将磁带存放在清洁的环境中。在准备好使用磁带之前，不要将磁带从其保护包装中拿出。使用撕扯线（而不是尖锐工具）拆除包装。在使用磁带之前，请确保磁带在其工作环境中至少放置了 24 小时。
