アプリケーション インテグレーション フレームワーク Web サービスについて

アプリケーション インテグレーション フレームワーク Web サービスは、Web サービスベースでアプリケーション インテグレーション フレームワークのマップ情報にアクセスする手段を外部アプリケーションに提供します。Web サービスは、PeopleTools インテグレーション ブローカー (IB) フレームワークによって実装されます。インテグレーション ゲートウェイ Web アプリケーションが、全ての Web サービス リクエストを受信し、インテグレーション エンジン (アプリケーション サーバー) により処理されるよう転送します。

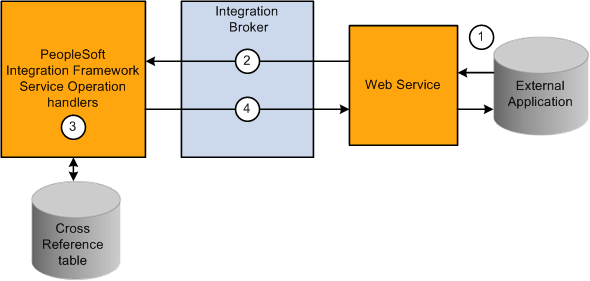

画像: 外部アプリケーションとのアプリケーション インテグレーション フレームワーク Web サービスの使用

次の図は、外部アプリケーションがクロスリファレンス検索 Web サービスを使用して、アプリケーション インテグレーション フレームワークのクロスリファレンス マップ内の値を検索するようすを示しています。

外部アプリケーションとのアプリケーション インテグレーション フレームワーク Web サービスの使用

  1. 外部アプリケーションが、Web サービス オペレーションの 1 つを呼び出します。

  2. PeopleSoft インテグレーション ブローカーが、サービス オペレーションを受取、WS セキュリティ資格証明を検証します。

  3. リクエストが、処理のためにアプリケーション サーバーに渡されます。アプリケーション サーバーがサービス オペレーションを認証し、対応するハンドラに転送します。ハンドラが PeopleCode を実行し、応答をインテグレーション ゲートウェイに送信します。

  4. インテグレーション ブローカーが、応答を外部アプリケーションに送信します。
