HCM インターフェイスレジストリの管理

HCM インターフェイスレジストリに登録されているインターフェイスを管理するには、サービスレジストリコンポーネント (HMCR_IFC_REGISTRY) を使用します。

次の各トピックでは、HCM インターフェイスレジストリを管理する方法について説明します。

ページ名	定義名	用途
サービスレジストリページ	HMCR_IFC_REGISTRY	HCM レジストリを確認して既存のインターフェイスを変更します。
フォルダアクション - <レジストリフォルダラベル> ページ	HMCR_IFC_FLDR_ACT	選択したインターフェイスフォルダの WSDL を生成してオーディットを実行します。
オーディット結果 - オーディット <レジストリフォルダラベル> ページ	HMCR_IFC_AUD_RSLT	レジストリフォルダのオーディットの結果を確認します。
HMCR タイプ表示ページ	HMCR_WSDL_VIEWER HMCR_IVW_VIEWER HMCR_TYPE_VIEWER	選択したインターフェイスのレジストリとインターフェイスの詳細を確認します。
HMCR WSDL ソース表示 <レジストリエントリ名> ページ	HMCR_WSDL_RAW_SEC	レジストリに登録されているサービスの WSDL コードを表示するか、タイプまたは例外の XSD コードを表示します。

サービスレジストリページ (HMCR_IFC_REGISTRY) を使用して、HCM レジストリを確認して既存のインターフェイスを変更します。

ナビゲーション

select [HCM 基本設定], then select [システム管理], then select [HCM レジストリ], then select [サービスレジストリ], then select [サービスレジストリ]

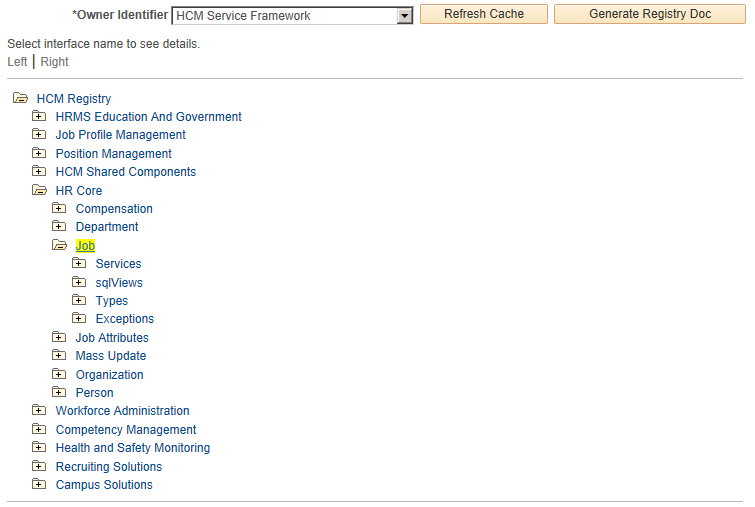

画像: サービスレジストリページ (1/2)

次の例では、サービスレジストリページ (1/2) のフィールドおよびコントロールを説明します。このページのフィールドおよびコントロールの定義は後で説明します。

画像: サービスレジストリページ (2/2)

次の例では、サービスレジストリページ (2/2) のフィールドおよびコントロールを説明します。このページのフィールドおよびコントロールの定義は後で説明します。

レジストリには、全てのコンテンツオーナーとインターフェイスがツリー形式で表示されます。ツリーの詳細値は、登録済みのインターフェイスを表しています。登録済みのインターフェイスは、インターフェイスフォルダ別にグループ化されます。登録済みのインターフェイスをクリックすると、詳細ページで情報を確認できます。

フィールドまたはコントロール	定義
オーナー ID	オーナー ID を選択します。レジストリには、選択したコンテンツオーナーに定義されている全てのインターフェイス (パブリックおよびプライベート) が表示されます。選択したオーナー以外のオーナーで定義されているパブリックインターフェイスも全て表示されます。
キャッシュのリフレッシュ	このボタンをクリックすると、レジストリの変更時にサービス、タイプ、例外、SQL ビューが保存されるキャッシュがリフレッシュされます。定義を修正、追加、削除する場合は、キャッシュをリフレッシュする必要があります。外部キャッシュのインポートが必要な場合も、キャッシュのリフレッシュが必要になります。
RegistryDoc の作成	このボタンをクリックすると、選択した HCM サービスレジストリの RegistryDoc が生成されます。RegistryDoc は HTML 形式で生成され、データにアクセスするための [RegistryDoc を表示] リンクが表示されます。RegistryDoc では、レジストリを開かずにレジストリの表示やイントロスペクトが可能なため、レジストリの内容を迅速に確認できます。注: RegistryDoc の生成は、PeopleTools プロセススケジューラの設定とレポートノードを利用します。レポートリポジトリとして機能するディレクトリは、共有モードで設定してください。
RegistryDoc を表示	このリンクをクリックすると、生成した RegistryDoc が表示されます。新しいブラウザウィンドウが開き、レジストリ API の内容が HTML 形式で表示されます。

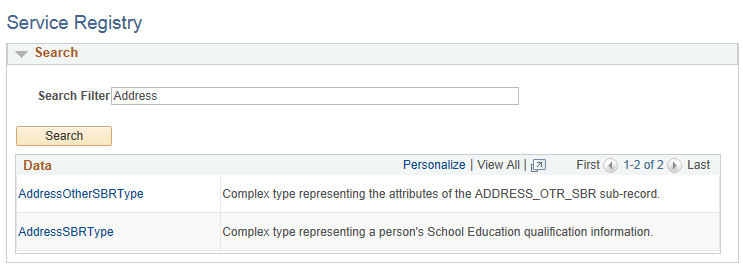

レジストリの検索

以下の場合に、検索機能を使用してレジストリを検索します。

サービス、sqlView、タイプ、例外の正確な名前やナビゲーションが不明の場合
特定の単語やパターンで名称を検索する場合

フィールドまたはコントロール	定義
検索フィルタ	レジストリに登録されているサービス、sqlView、タイプ、または例外を検索するには、このフィールドに検索文字列を入力します。SQL ベースの検索では、入力した単語のパターンが検索されます。
検索	このボタンをクリックすると、検索条件に一致するインターフェイスがレジストリから取得されます。
データ	このリンクをクリックすると、レジストリの詳細にアクセスします。

フォルダアクション - <レジストリフォルダラベル> ページ (HMCR_IFC_FLDR_ACT) を使用して、選択したインターフェイスフォルダの WSDL を生成してオーディットを実行します。

ナビゲーション

サービスレジストリページで、インターフェイスフォルダをクリックします。

画像: [HR コア] インターフェイスフォルダデータが表示された "フォルダアクション - <レジストリフォルダラベル>" ページ

次の例では、[HR コア] インターフェイスフォルダデータが表示された "フォルダアクション - <レジストリフォルダラベル>" ページのフィールドおよびコントロールを説明します。このページのフィールドおよびコントロールの定義は後で説明します。

[HCM レジストリ] インターフェイスフォルダデータが表示されたフォルダアクション - <レジストリフォルダラベル> ページ

[WSDL の表示] グループボックスでは、選択したレジストリフォルダで生成された WSDL を確認します。[オーディットの実行] ボタンをクリックすると、レジストリフォルダのオーディットが実行されます。"オーディット結果 - オーディット <レジストリフォルダラベル>" ページが表示され、レジストリフォルダのオーディット結果を確認できます。

"オーディット結果 - オーディット <レジストリフォルダラベル>" ページ (HMCR_IFC_AUD_RSLT) を使用して、レジストリフォルダのオーディット結果を確認します。

ナビゲーション

"フォルダアクション - <レジストリフォルダラベル>" ページで、[オーディットの実行] ボタンをクリックします。

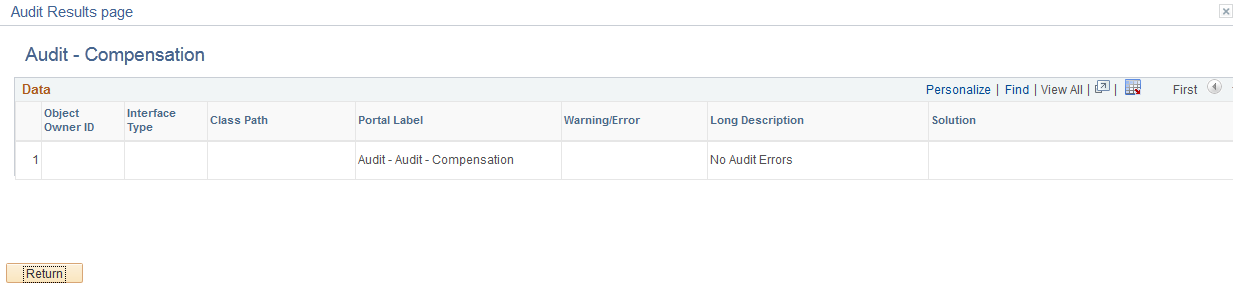

画像: オーディット結果 - オーディット <レジストリフォルダラベル> ページ

次の例では、"オーディット結果 - オーディット <レジストリフォルダラベル>" ページのフィールドおよびコントロールを説明します。このページのフィールドおよびコントロールの定義は後で説明します。

HMCR タイプ表示ページ (HMCR_WSDL_VIEWER) を使用して、選択したインターフェイスのレジストリとインターフェイスの詳細を確認します。

ナビゲーション

"フォルダアクション - <レジストリフォルダラベル>" ページで、sqlViews、タイプ、または例外インターフェイスフォルダの下にあるリンクをクリックします。

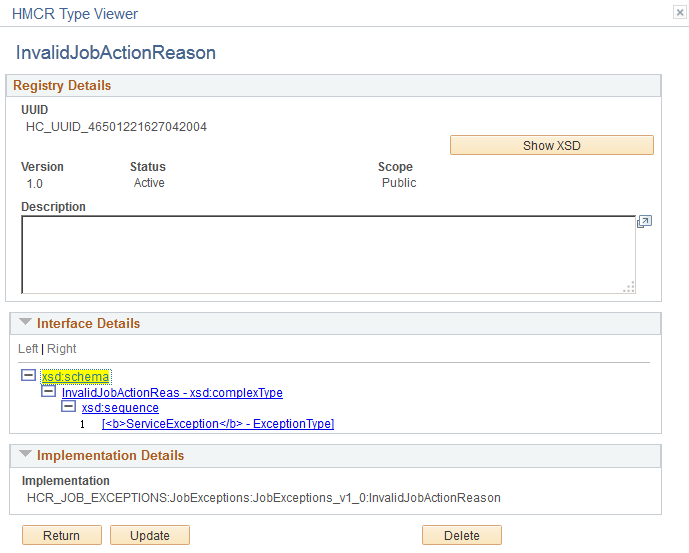

画像: インターフェイスレジストリ - HMCR タイプ表示ページ

次の例では、"インターフェイスレジストリ - HMCR タイプ表示" ページのフィールドおよびコントロールを説明します。このページのフィールドおよびコントロールの定義は後で説明します。

注: "インターフェイスレジストリ - HMCR タイプ表示" ページは、インターフェイスのタイプ (サービス、sqlView、タイプ、例外) によって若干異なります。

レジストリの詳細

フィールドまたはコントロール	定義
IUD	IUD とは、レジストリ内のサービスに対するインターフェイスの固有 ID です。この ID は自動的に生成されます。
場所	この値は、必要に応じて自動的に表示されます。
バージョン	レジストリに登録されている各インターフェイスには、バージョンタイプがあります。必要に応じて、1 つのインターフェイスに複数のバージョンを割り当てることができます。
ステータス	レジストリに登録されているインターフェイスのステータスは、以下のいずれかになります。 `リクエスト` インターフェイスがパーティによってリクエスト済みですが、実装されていません。 `使用中` インターフェイスが現在定義中です。 `アクティブ` インターフェイスを使用できる状態です。 `非推奨` インターフェイスは最新のバージョンで置き換えられていますが、まだサポートされています。 `廃止` 選択したバージョンのインターフェイスは廃止されています。注: インターフェイスのステータスは、登録されているインターフェイスのバージョン固有です。
範囲	このフィールドは、このバージョンのインターフェイスをどこから参照できるかを示します。インターフェイスが `"パブリック"` の場合は、どのアプリケーションでも使用できます。インターフェイスが `"プライベート"` の場合は、プロバイダモジュール内でのみ使用可能です。
コンシューマコードの生成	このボタンをクリックすると、このインターフェイスのコンシューマスタブコードが生成されます。このコードを使用してサービスを実装します。「登録したインターフェイスの実装」を参照してください。
プロバイダコードの生成	このボタンをクリックすると、このインターフェイスのプロバイダスタブコードが生成されます。このコードを使用してサービスを実装します。「登録したインターフェイスの実装」を参照してください。
WSDL の表示	このボタンをクリックすると、レジストリに登録されているサービスの Web サービス記述言語 (WSDL) コードが生成されます。WSDL コードには、サービスの利用に必要なサービスに関する全ての詳細が記述されます。<レジストリエントリ名> ページが開き、WSDL コードを表示できます。注: sqlView、タイプ、および例外の定義では、WSDL は表示されません。
XSD の表示	このボタンをクリックすると、レジストリに登録されているタイプまたは例外の XSD コードが生成されます。XSD コードには、複合タイプの利用に必要な情報である特定のタイプの定義が記述されます。<レジストリエントリ名> ページが開き、XSD コードを表示できます。注: サービスおよび sqlView の定義では、XSD は表示されません。
オーディットの実行	このボタンをクリックすると、選択したレジストリフォルダのオーディットが実行されます。オーディットにより、レジストリにエラーがないことを確認できます。また、インターフェイスの実装と仕様の間の整合性を確認することもできます。"オーディット - <レジストリフォルダラベル>" ページが表示され、オーディット結果を確認できます。

インターフェイスの詳細

インターフェイスは、XSD スキーマを使用して定義されます。スキーマは、インターフェイスのタイプ別にレジストリに保存されます。スキーマは登録時に生成されます。

注: スキーマでは、ビューインターフェイスを実装するデータベースビューではなく、sqlView インターフェイスの詳細を定義します。データベースビューは、スキーマで定義したプロパティに一致する必要があります。

"サービス" タイプのインターフェイスには、"DoService" と呼ばれるオペレーションがあります。DoService は、1 つ以上の "input"、"output"、"outfault" のエレメントから構成され、各エレメントは 1 つ以上の単純タイプまたは複合タイプのいずれかで定義されます。

例外の詳細

サービスインターフェイスの例外の詳細と関連メッセージを確認します。

導入

[導入] グループボックスでは、このタイプまたは例外のクラスを実装する完全修飾のアプリケーションクラスパスを確認します。クラスパスには、このタイプのバージョンを示す下位パスが含まれます。レジストリに登録されているインターフェイスのバージョン属性は、このタイプクラスのクラスパスのバージョンと一致する必要があります。

注: sqlView インターフェイスの場合、[導入] ボックスには、インターフェイスビューを実装するデータベースビューが表示されます。

注: 全ての例外では、PeopleTools ビルトインの例外クラスを拡張する baseException クラスを拡張する必要があります。

"HMCR WSDL ソース表示 <レジストリエントリ名>" ページ (HMCR_WSDL_RAW_SEC) を使用して、レジストリに登録されているサービスの WSDL コードを表示するか、タイプまたは例外の XSD コードを表示します。

ナビゲーション

"フォルダアクション - <レジストリフォルダラベル>" ページでインターフェイスのサービスをクリックして、[WSDL の表示] ボタンをクリックするか、インターフェイスのタイプまたは例外をクリックして、WSDL 詳細情報ページから [XSD の表示] ボタンをクリックします。

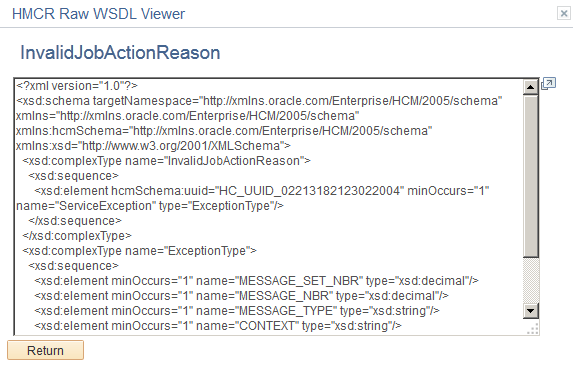

画像: HMCR WSDL ソース表示 <レジストリエントリ名> ページ

次の例では、"HMCR WSDL ソース表示 <レジストリエントリ名>" ページのフィールドおよびコントロールを説明します。このページのフィールドおよびコントロールの定義は後で説明します。

RegistryDoc を表示するには、サービスレジストリページの [RegistryDoc の作成] ボタンをクリックします。RegistryDoc が生成され、[RegistryDoc を表示] リンクが表示されます。

[RegistryDoc を表示] リンクをクリックします。新しいブラウザウィンドウが開き、レジストリ API の内容が HTML 形式で表示されます。

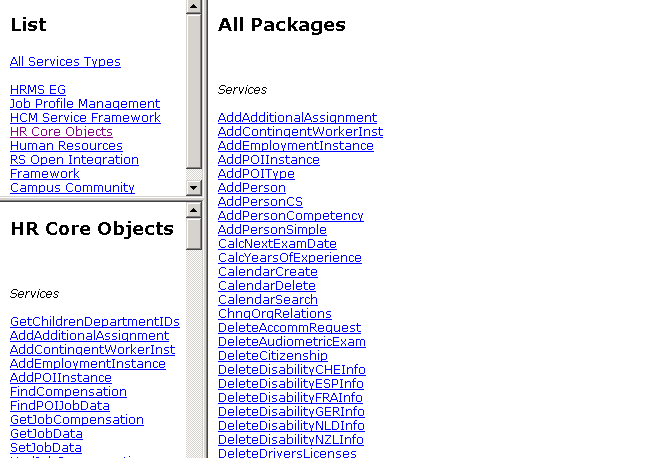

画像: RegistryDoc の表示

次の例では、RegistryDoc の表示におけるフィールドおよびコントロールを説明します。このページのフィールドおよびコントロールの定義は後で説明します。

このページは 3 つのフレームで構成されます。左上のフレームには、RegistryDoc 内のルートパッケージが表示されます。左上のフレームのルートパッケージのリンクをクリックすると、選択したルートパッケージに関連する全てのサービス、sqlView、タイプ、例外のリストが表示されます。左下のフレームには、選択したルートパッケージの詳細が表示されます。右側のフレームには、全てのルートパッケージのサービス、sqlView、タイプ、例外が表示されます。

左下のフレームまたは右側のフレーム内のリンクをクリックすると、サービス、sqlView、タイプ、例外の詳細が表示されます。

画像: サービス詳細の表示

次の例では、サービス詳細の表示におけるフィールドおよびコントロールを説明します。このページのフィールドおよびコントロールの定義は後で説明します。

サービス詳細ページの "View WSDL" (WSDL の表示) リンクをクリックすると、選択したサービスの WSDL コードが表示されます。

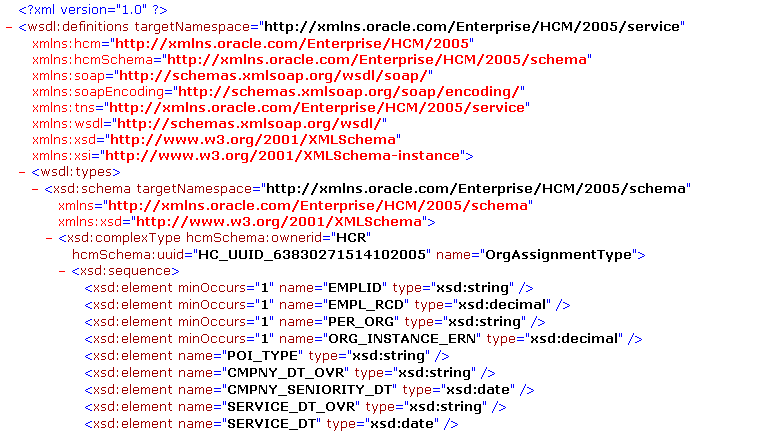

画像: 選択したサービスの WSDL コードの表示

次の例では、選択したサービスの WSDL コードの表示におけるフィールドおよびコントロールを説明します。このページのフィールドおよびコントロールの定義は後で説明します。

サービスまたはタイプが別の複合タイプまたは例外を参照する場合、詳細ページのタイプリンクをクリックすると、タイプまたは例外の詳細が表示されます。

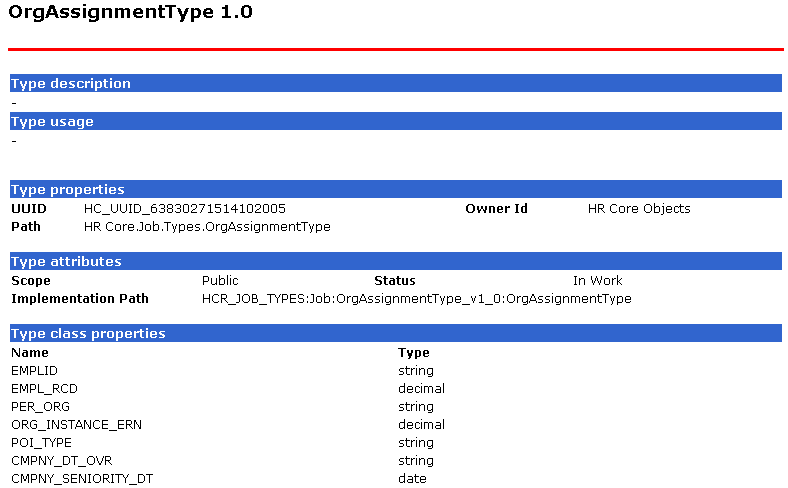

画像: 選択したサービスのタイプ詳細の表示

次の例では、選択したサービスのタイプ詳細の表示におけるフィールドおよびコントロールを説明します。このページのフィールドおよびコントロールの定義は後で説明します。
