C ACSLS 对 SL8500 的支持

本附录讨论以下主题:

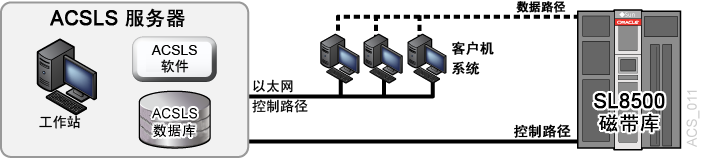

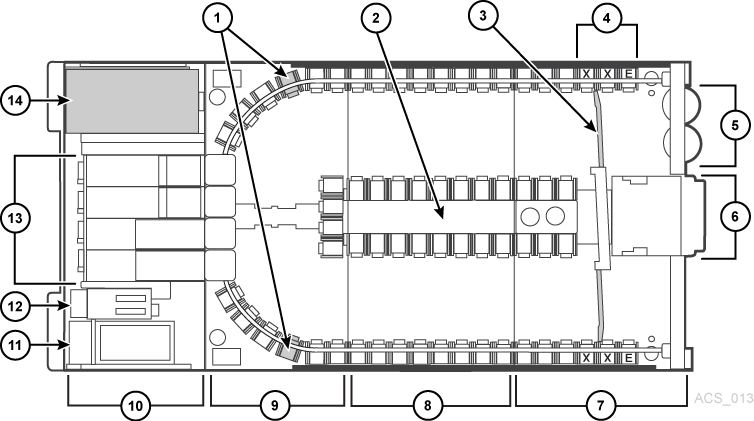

下图显示采用 ACSLS 服务器的 SL8500 磁带库。

图 C-1 采用 ACSLS 服务器的 SL8500(为 SL8500 配置 ACSLS 之前)

周围的文本说明了 图 C-1 。

SL8500 磁带库使用 TCP/IP 协议通过以太网物理接口管理主机和 ACSLS 并与其通信。此接口允许 ACSLS 与 SL8500 连接并通信。为 SL8500 配置 ACSLS 之前:

  • 将一个或多个 SL8500 连接到 ACSLS

  • 验证所有 SL8500 组件是否正常运行。

    ACSLS 通过磁带库报告的信息构建其磁带库配置。如果 SL8500 组件无法正常运行,磁带库信息可能不会报告给 ACSLS,且 SL8500 的 ACSLS 配置将无法完成。

    注:

    当 ACSLS 正在运行且磁带库处于联机状态时,如果磁带机或 CAP 等组件无法正常运行,可以轻松使用动态配置(config acs、config lsmconfig drives)添加或更新这些组件。

使用多 TCP/IP 连接到多个 SL8500

安装 SL8500 3.97 或更高版本固件之后,ACSLS 可以连接到 ACS(复合磁带库)中的多个 SL8500。

ACSLS 最多支持 15 个 ACS 连接。例如,这些连接可以是:与四个 SL8500 建立 15 个连接;与两个 SL8500 中的每个建立两个连接;与一个 SL8500 建立两个连接,与另外两个 SL8500 建立两个连接;与两个或三个磁带库建立三个连接,等等。

当 ACSLS 连接到多个磁带库时,连接应通过不同的子网以提供冗余。如果一个子网发生故障,ACSLS 与磁带库之间的通信仍可通过其他子网继续进行。

当 ACSLS 与一张 SL8500 HBC 卡建立两个连接时,按照概述中所述配置 SL8500 和 ACSLS 服务器路由表。如果在 ACSLS 服务器与每个 SL8500 磁带库之间只建立了一个连接,则不必配置 ACSLS 和 SL8500 路由表。

为优化磁带库性能并最大程度减少 SL8500 之间的磁带库间通信,请连接到最活跃的磁带库。使您在 acsss_configconfig acs new 中指定的第一个连接成为与最活跃的 SL8500 的连接。

有关更多信息,请参阅《SL8500 Modular Library System Technical Brief - Host to Library Communications》。

验证所有 SL8500 组件是否正常运行

要验证所有 SL8500 组件是否正常运行,请执行以下操作:

  1. 登录到 StorageTek Library Console (SL Console)。

    可以使用 SL8500 上的控制台或远程磁带库控制台。

  2. 选择 Tools -> System Detail

    • 所有 SL8500 组件应为绿色。

      例外情况:可以现在或稍后使用动态配置 (bdb.acsss) 来配置黄色的磁带机。

    • 缺少的组件可以使用动态配置(config acs 或 config lsm)实用程序进行添加。

    • 重要提示:配置 SL8500 之前,升降装置 (Elevator Folder) 必须是绿色。如果升降装置不是绿色,请勿将 SL8500 配置给 ACSLS。升降装置是逻辑直通端口 (pass-thru-port, PTP)。如果不使用 PTP,ACSLS 无法确定 SL8500 滑轨是否已连接。

  3. SL8500 组件正常运行后,请按照设置 CSI 调优变量acsss 宏所述将 SL8500 配置给 ACSLS 中。

了解 SL8500 内部地址和 ACSLS 地址

SL8500 内部地址与 ACSLS 和 HSC 支持的其他磁带库地址之间存在差异。

  • SL8500 基于 (1) 并使用负数。

  • 其他磁带库基于 (0) 且使用负数。

  • SL8500 使用五个参数:磁带库、滑轨、列、侧面、行。

  • 传统 StorageTek 磁带库(例如 9310)使用:ACS、LSM、面板、行和列 (HLI–PRC)。

表 C-1 寻址描述

HLI-PRC

SL8500

说明

ACS

磁带库

复合磁带库中特定 SL8500 磁带库的编号。一个 ACS 是一个 SL8500 复合磁带库。一个复合磁带库中可有多个 SL8500。

LSM

LSM 0
LSM 1
LSM 2
LSM 3

滑轨

滑轨 1
滑轨 2
滑轨 3
滑轨 4

SL8500 磁带库有四个滑轨可供 HandBot 使用,从上至下编号为 1–4(从 1 开始)。

ACSLS 将每个滑轨视为一个独立的 LSM,从上至下编号为 0–3(从零开始)。

面板

面板 0
面板 1
面板 2–n

CAP
磁带机
存储插槽

列指示磁带库中的水平位置。从磁带库列的正面来看,面板编号从磁带机面板 (1) 的中心开始,并依次向前递增。

(SL8500 不使用面板作为地址。)

HLI 面板横跨整个磁带库,包含每个 LSM 的两个侧面(左侧和右侧)以及两个挡板(内部挡板和外部挡板)。



侧面

挡板位置:

外部挡板

内部挡板

HandBot 编号:

左 (–)

右 (+)

行指示盒式磁带的垂直位置,从上至下编号。



HLI 地址对应的行如下:

存储面板从 2 开始,第 0 列 = 左侧
第 1 列 = 右侧

第 0–12 行 = 外部挡板

第 13–26 行 = 内部挡板

普通存储面板中的每列都有 27 行。

每个面板中 54 个磁带的总容量。

SL8500 地址对应的行如下:

存储插槽始于
第 -3 列 = 左侧
第 +3 列 = 右侧

第 1–13 行 = 外部挡板

第 1–14 行 = 内部挡板


  • 基于零的编号方法(与 HLI 一样)从 0 开始编号。

  • 基于一的编号方法(与 SL8500 一样)从 1 开始编号。

  • 这是软件(ACSLS 或 HSC)与硬件(物理 SL8500 地址)之间编号顺序的重要差别

使用 SL Console 转换地址

使用 SL Console Search 实用程序,可在 SL8500 内部地址与 ACSLS 或 HSC 面板、行和列之间进行转换。要定位磁带,请执行以下操作:

  1. 登录 SL Console。

  2. 选择 "Tools" > Diagnostics > Search

  3. 选择 Location。

  4. Location 字段中选择以下操作之一:

    contains 示例:1,1,-9 针对两个侧面上的所有行列出了磁带库 1、滑轨 1、第 -9 列中的内容
    endsWith 示例:1,5 列出侧面 1、第 5 行的所有滑轨和列对应的插槽内容
    equals 示例:1,1,-9,1,1 列出特定位置 (L,R,C,S,W) 中的内容
    startsWith 示例:1,3 列出磁带库 1、滑轨 3 中的所有列、侧面和行对应的插槽内容

  5. Requestor 下拉菜单中选择以下选项之一。

    • default

      磁带库中的物理位置(单元、磁带机、CAP)。

      如果您知道物理位置(内部地址)且需要找到 HLI-PRC 地址,请在 location 中输入该地址,然后选取 default 作为请求者。

    • hli#

      此选项用于从磁带库管理软件中选择磁带的 HLI-PRC 地址,其中,# 可为以下之一:

      • hli0(对于未分区磁带库)。

      • hli1-8(对于分区磁带库),其中的数字是分区编号。

      此选项显示内部地址和 hli# Requester

  6. 单击 SL Console 右上角的 Search 按钮。

    搜索结果按插槽类型(单元、磁带机或 CAP)列出位置。

  7. 单击 Details (...) 字段。

    弹出式窗口提供了更多信息,例如:VOLID、介质和磁带类型(LTO、SDLT 磁带和 T 系列、数据、清洗或诊断),并显示了位置对应的内部地址和 HLI 地址。

磁带机位置

磁带机与 LSM 关联并属于 LSM。要将盒式磁带挂载在不同的 LSM 中,该磁带必须经过内部直通操作(在本例中为升降装置)才能到达磁带机。

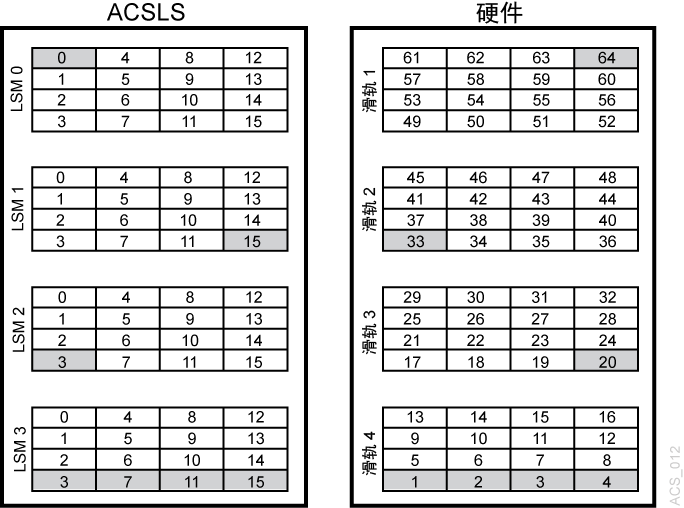

下表显示了磁带机的内部软件映射(看磁带库内部的磁带机)和外部物理编号(看磁带库外部磁带机和电子模块的背面)。

图 C-2 软件和物理磁带机编号

周围的文本说明了 图 C-2 。

突出显示的磁带机显示了匹配的磁带机。例如:

  • 内部/软件 LSM 0 磁带机 0 与外部/物理磁带机 64 匹配。

  • 内部 LSM 1 磁带机 15 与外部/物理磁带机 33 匹配。

  • 内部 LSM 2 磁带机 3 与外部物理磁带机 20 匹配。

在从分区移除单元之前移动磁带

通过增强型分区功能,SL8500 可将分区细化到磁带机和单元阵列级别。有关更多信息,请参阅在从分区移除单元之前移动磁带

SL8500 CAP

从 ACSLS 8.4 开始,ACSLS 支持两种 SL8500 CAP 类型。传统旋转类型在每个 SL8500 磁带库上安装一个或两个 39 单元 CAP。最新的 CAP 类型(即:批量 CAP)在每个磁带库上安装八个 36 单元 CAP。

批量 CAP

更新的 SL8500 磁带库设计用来帮助经常开展大量频繁保管活动的数据中心实现更快速、更高效地执行装入和弹出操作。每个 SL8500 磁带库上都有八个批量 CAP,每个滑轨的每侧各一个 CAP。每个 CAP 均包含三个可移除的 12 插槽磁带盒。

ACSLS 使用批量 CAP 高效装入和弹出磁带。从 CAP 装入的卷将移动到与 CAP 相同侧面和滑轨上的插槽中。如果该侧面已满,将选择另一侧面上的空插槽。如果该滑轨已满,将选择相邻的滑轨。此策略可最大程度地减少机械手移动,并防止机械手之间发生争用。同样地,如果 ejecting.sh 弹出一系列卷,则每个卷将弹出到距离最近的指定 CAP。请参见ejecting.sh

要在每个磁带盒中保留一个空插槽以在弹出期间充当手柄,请使用 dv_config 将动态变量 BULK_CAP_EJECT_HANDLE 设置为 TRUE

$ dv_config -p BULK_CAP_EJECT_HANDLE  -u

When ejecting cartridges to an SL8500 Bulk CAP, leave a slot in each CAP magazine empty so it can be used as a handle. (TRUE/FALSE) [FALSE]: TRUE

Updating configuration file.

此变量设置为 TRUE 后,每个磁带盒中有 11 个存储单元用于弹出操作。顶部三个滑轨上每个磁带盒中的底部单元保留为空,底部滑轨上的每个磁带盒中的顶部单元为空。这允许将空插槽用作手柄。此设置不影响装入操作期间的行为。

每个模块包含八个 CAP,而包含 10 个 SL8500 的一个 SL8500 磁带库串配置中可有八个批量 CAP。在更大的 SL8500 复合磁带库中,如果正在进行多个装入和弹出操作,则 CAP 操作可能会导致挂载和卸载操作延迟。为了缓解该问题,动态变量 LIMIT_CAP_CONCURRENT_MOVES 可以限制并发装入和弹出机械手移动的次数,从而允许继续进行挂载和卸载。要使用此功能,请使用 dv_config 将动态变量 LIMIT_CAP_CONCURRENT_MOVES 设置为 TRUE

$ dv_config -p LIMIT_CAP_CONCURRENT_MOVES  -u

When using large numbers of CAPs for ejects and/or enters in an ACS with multiple libraries, limit the number of concurrent moves to/from CAPs to reserve library resources for mounts and dismounts. (TRUE/FALSE). [FALSE]: TRUE

Updating configuration file

使用 ACSLS 升级 SL8500 以处理批量 CAP

要在为一个或多个 SL8500 安装批量 CAP 时更新 ACSLS,请执行以下操作:

  1. 安装 ACSLS 8.4。

    此操作可以早在安装批量 CAP 之前完成。

  2. Oracle 现场服务工程师 (Field Service Engineer, FSE) 必须在受影响的 SL8500 中装入并激活支持批量 CAP 的 SL8500 固件。

    最低 SL8500 固件级别为 8.50。

  3. 安装批量 CAP 硬件之前,请使用 ACSLS cmd_proc 将用于安装批量 CAP 的磁带库变为脱机。

    • 如果要在独立 SL8500 或者一个 SL8500 磁带库串中全部安装批量 CAP,请将整个 ACS(复合磁带库)变为脱机。

    • 如果仅在复合磁带库的部分 SL8500 中安装批量 CAP,则只需将涉及的 LSM 变为脱机。

  4. 在此步骤期间,FSE 将批量 CAP 硬件安装在受影响的磁带库上。

    1. 在 FSE 安装批量 CAP 硬件之前,您必须移除距离检修门最近的三列单元阵列中的磁带,并将其保存在磁带库外部。(将在安装完成之后重新装入磁带。)

      原因:要安装批量 CAP,必须移除两列系统单元阵列以及三包阵列。第三列中的大多数存储单元成为不再可供 ACSLS 访问的系统单元。

    2. FSE 将批量 CAP 硬件安装在磁带库上。

  5. 重新引导所有 SL8500 并完成磁带库硬件审计之后,使用 ACSLS cmd_proc 将 SL8500 ACS 变为诊断模式。

    诊断模式可防止 ACSLS 客户机在更新 ACSLS 配置和审计磁带库时访问这些磁带库。

  6. ACSLS 运行时,使用 config acs acs_id 实用程序可将批量 CAP 添加到数据库中记录的 ACSLS 配置。

    注:

    还可以禁用 ACSLS,通过运行 acsss_config(选项 8)来更新配置。如果您这样做,请先从 cmd_proc 运行 query lmu all 并保存输出,然后再关闭 ACSLS。然后,使用相同的 ACS 编号和端口连接为 acsss_config 指定 ACS。acsss_config 完成后,启用 ACSLS
  7. 使用以下命令从 ACSLS cmd_proc 显示并验证 CAP 状态和类型:

    display cap * -f  state mode status size type


    输出样例:

    0  0  0     online    automatic   available     36    SL8500-Bulk
    0  0  1     offline   manual      available     36    SL8500-Bulk
    0  1  0     online    automatic   available     36    SL8500-Bulk
    0  1  1     offline   manual      available     36    SL8500-Bulk
    0  2  0     online    automatic   available     36    SL8500-Bulk
    0  2  1     offline   manual      available     36    SL8500-Bulk
    0  3  0     online    automatic   available     36    SL8500-Bulk
    0  3  1     offline   manual      available     36    SL8500-Bulk

  8. 使用 cmd_proc 对安装批量 CAP 的磁带库进行审计。您可以执行以下操作之一

    • 审计整个 ACSLS:

      audit <cap_id> acs <acs_id>

    • 仅审计安装批量 CAP 的 LSM:

      audit <cap_id> lsm  <lsm_id> <lsm_id> <lsm_id> <lsm_id> ...

  9. 使用 vary 命令将 ACS 和 LSM 变为对 ACSLS 联机。

    ACSLS 客户机现在可以使用批量 CAP。

  10. 使用 CAP 重新装入在上述步骤 4 中从磁带库取出的所有磁带。

显示装入和弹出目的的定制 SL Console 消息

SL Console 可以在 "CAP Status" 屏幕上显示定制操作消息,用于说明在批量 CAP 中进行装入和弹出的目的。这些消息还可以报告用于装入磁带或从中弹出磁带的分区。

这些操作消息是可选的。它们不影响底层装入和弹出处理,且仅在 SL8500 批量 CAP 中受支持。

要使用定制操作消息,请执行以下操作:

  1. 使用 SL Console 定义某个 opmsg 编号要显示的消息。选择以下选项。

    Tools
       Configuration
          CAP Usage Message


    定义一个消息编号(4 到 99)以及相关联的消息。如有可能,请将消息限制为 20 个字符,使其适合可用的空间。

  2. 在手动装入或弹出时,输入可选的操作消息编号:

    enter <cap_id> [opmsg <opmsg_nbr>]

    eject <cap_id> [opmsg <opmsg_nbr>] vol_id | vol_range ...

    对于从 ACSAPI 客户机、ACSLS GUI 或 lib_cmd eject 执行的弹出操作,不能指定定制 opmsg 编号。在这些情况下,将显示默认消息。

    为装入磁带、插入磁带或者弹出磁带以移除磁带而解锁 CAP 之后,"System Details" > "CAP Status" 页面上将显示 opmsg 消息。

    示例:通过批量 CAP 1,2,1 装入磁带时指定定制的操作面板消息编号 55:

    enter 1,2,1 opmsg 55

旋转 CAP

SL8500 旋转 CAP 跨越三个滑轨 (2,3,4),分别对应于 LSM 1、2 和 3。基本配置为每个 SL8500 模块一个 CAP 以及另一个可作为选件安装的 CAP。

每个旋转 CAP 具有三个磁带盒,每个磁带盒包含 13 个单元。这些磁带盒分别位于不同的滑轨上,并且仅可供该滑轨上的 HandBot 访问。在装入期间,ACSLS 会尝试将磁带从每个磁带盒移至相邻的 LSM(滑轨)。仅当相邻的滑轨已满时,才会将卷移至其他滑轨。同样,给定滑轨上的卷将弹出到该滑轨上的相邻磁带盒。

由于顶部滑轨 (LSM 0) 没有相邻的 CAP 磁带盒,因此当卷从顶部滑轨弹出时升降装置会自动移动。进行装入时,除非下部滑轨容量已装满,否则不会填充顶部滑轨。挂载到顶部滑轨上的磁带机的卷卸载后,最终会迁移到顶部 LSM 中。否则,需要执行显式移动操作,使卷位于顶部滑轨上的 LSM 中。使用 watch_vols 实用程序装入之后,可以自动处理此类附加移动。请参见watch_vols

由于单个旋转 CAP 为多个 LSM 提供服务,因此该旋转 CAP 的状态与任何 LSM 的联机或脱机状态无关。无论是任何一个还是所有相邻的 LSM 脱机,CAP 均可保持联机状态。相反,如果 CAP 脱机,当任何 LSM 变为联机状态时,系统不会自动使其联机。

尽管多个 LSM 可访问 CAP,但系统仍将按 SL8500 旋转 CAP 在 LSM 1(例如,1,5,9,13)中一样进行处理。在每个分区均分配给不同主机的分区磁带库中,用户必须意识到 CAP 是共享资源。装入或弹出之后,旋转 CAP 会立即变为保留状态。完成 CAP 操作之后,共享环境中的操作员应立即填充或清空该 CAP,然后关闭门。请参见磁带库分区

如果实际上未安装第二个 CAP,较早的 SL8500 发行版会将可选 CAP 报告为存在、但无法正常运行。作为解决方案,系统指示 ACSLS 用户将不存在的 CAP 的所需状态保持为脱机。从磁带库固件级别 6.07 和更高版本开始,这不再是一个问题。

装入或弹出操作

enter 期间,ACSLS 始终尝试将磁带移至邻近 CAP 磁带盒的 LSM(滑轨)。对于弹出操作,ACSLS 始终尝试将磁带弹出到与包含该磁带的 LSM 临近的 CAP 单元。

如果这两项操作均不可能,则磁带库控制器将通过升降装置将磁带移至另一个 LSM。这需要在两个 HandBot 与升降装置之间进行移动。

对于某些 ACSLS 客户机的装入、弹出和审计操作

与其他磁带库不同,SL8500 没有为 SL8500 磁带库中的每个 LSM ID 定义 CAP。SL8500 上的 CAP 将 LSM 1 包含在其 CAP ID 中。SL8500 中的 LSM ID 0、2 或 3 没有 CAP。分区操作使这一问题变得更加复杂,因为 LSM 1(SL8500 CAP ID 中的 LSM ID)可能不会分配给您的分区。(请记住,这些 CAP 仍可供所有分区用作共享资源。)

enterejectaudit 选择 CAP 之前,某些 ACSLS 客户机不使用 query 查询 ACSLS 来确定哪些 CAP 存在且可用。它们可能指定不存在的 cap_id 或未联机的 CAP。例如,某些 ACSAPI 客户机假定所有 LSM ID 都存在 CAP。它们可能会自动使用与所管理磁带或磁带机的位置相同的 LSM ID 指定 CAP。凡指定 CAP ID 不存在的装入、弹出或审计操作均会失败。

必须使用 ACSLS cmd_proc 执行以下操作:

  • 为所指定不存在 CAP ID 的客户机装入弹出磁带。

  • 针对这些客户机使用的任何 ACS 和分区运行审计。

进行装入、弹出或审计之后,必须重新将客户机应用程序的数据库与 ACSLS 数据库同步。

最大程度地减少升降装置和 PTP 活动

您可以执行以下几项操作最大程度地减少升降装置和和 PTP 活动,例如:

挂载磁带 挂载磁带时,尽可能使用同一个 LSM 中的磁带和磁带机。LSM 是指 SL8500 磁带库中的一个滑轨。每个 SL8500 包含 4 个 LSM。
使用浮动 通过在每个 LSM 内保留一些空闲单元,可以利用 ACSLS 的 "float" 选项(默认情况下由 ACSLS 启用)。磁带浮动是一项功能,如果卸载的磁带最初通过使用直通操作来自不同的 LSM,此功能允许 ACSLS 将该磁带放置与磁带机同一 LSM 或较靠近磁带机的 LSM 内的空插槽中。

卸载磁带后,每当磁带的旧起始单元位于另一不同的 LSM 时,ACSLS 将通过分配新的起始单元尝试避免 LSM 之间的升降装置(直通)活动。ACSLS 尝试将磁带存放在:

  • 与从中卸载该磁带的磁带机相同的 LSM 中

  • 或最靠近磁带机的 LSM(具有空闲存储单元)中

装入磁带 将磁带装入 LSM 中,该 LSM 具有与正装入的介质兼容的磁带机。

示例:只有 LSM 2 和 3 上具有 LTO 磁带机,您希望 LTO 磁带位于这些 LSM 中。装入这些磁带时,您应将它们放在与 LSM 2 和 3 邻近的 CAP 磁带中。稍后,ACSLS 会尽量将这些磁带存放在与该 CAP 磁带邻近的 LSM 中。

暂存磁带 确保要使用暂存磁带的每个 LSM 中具有足够的暂存磁带。对于 SL8500,这意味着磁带库的每个滑轨 (LSM) 上均具有可用的暂存磁带。
空闲单元 确保每个 LSM 中具有足够的空闲单元。

将磁带机配置为支持您的工作负荷

在 SL8500 中如何配置磁带机才能将升降装置和 PTP 的活动减少至最低,同时支持您的磁带工作负荷。用于确定磁带机在 SL8500 中位于何处的策略包括:

  • 按工作负荷群集磁带,利用足够的磁带机支持工作负荷所需的最多磁带机。将每个工作负荷使用的磁带隔离在单独的滑轨上,确保专用于某个工作负荷的滑轨具有足够的磁带机,从而满足针对该工作负荷峰值用量的最大并发挂载数。确保该滑轨不仅具有该工作负荷所需的盒式磁带,而且还具有所需的暂存磁带。

  • 向每个主要应用程序工作负荷分配单独的滑轨。这是因为某些应用程序(例如 Symantic NetBackup 和 Tivoli)可以使用自身的介质和磁带机。

  • 在单一滑轨上群集磁带机和介质,直至达到每小时阈值的挂载数且所有磁带机均在使用,或存在过多活动磁带,滑轨无法容纳。如果工作负荷所需的资源超过滑轨的容量,则将磁带和磁带机分散在两个或多个滑轨上。

  • 按类型群集磁带机,从而将使用不同介质类型的磁带机放在单独的滑轨 (LSM) 上。例如,T9840 磁带机放在一个滑轨上,T10000 磁带机放在另一不同滑轨上。

  • 配置负荷较重的磁带应用程序,使它们不会超过您磁带库配置的性能限制。

  • 为 SL8500 配置 8 个 HandBot(每个滑轨两个 HandBot),以提供冗余。这样就可以始终访问支持工作负荷的磁带和磁带机。

管理磁带位置

磁带最初如何装入磁带库或者它们在磁带库中的状态均会对 ACSLS 性能产生影响。需要考虑:

装入磁带 建议:通过 CAP 装入磁带。

在正面检修门打开的情况下将磁带手动放在磁带库中时,磁带库操作将停止,且 ACSLS 必须执行完全审计才能更新磁带库数据库,从而与磁带库的实际内容匹配。

最大程度提高性能:通过磁带存取口 (Cartridge Access Port, CAP) 装入磁带。

装入过程中,磁带库保持联机状态,挂载可以继续,且磁带库管理软件会始终尝试将磁带移动到与 CAP 磁带邻近的 LSM,从而最大程度减少直通活动。

如果无法执行此操作,则磁带库控制器将通过升降装置将磁带移动到另一个 LSM,这需要在两个 HandBot 和升降装置之间进行其他移动。

群集磁带 按工作负荷将磁带群集在单独的滑轨上,进而有足够的磁带机支持该工作负荷的最大活动(即:峰值用量)。
使用浮动 建议
启用 float 后,ACSLS 将在卸载时为磁带选择一个新起始单元,而该单元位于尽可能靠近磁带机的 lSM 中。此选项将按该工作负荷的磁带机自动群集磁带。

确保每个 LSM 包含足够的空闲单元,以便能够在该 LSM 中选择新的起始单元。

提供暂存磁带 确保每个滑轨具有正确数量和类型的数据磁带以及足够的暂存磁带,可以支持工作负荷。

查找缺少的磁带

如果磁带不在适当的位置或 ACSLS 不知其去向:

  1. 使用 SL Console 对 SL8500 执行物理审计。

    SL8500 的物理审计作为处理挂载与其他磁带库操作请求之间的后台任务执行。

    注意事项:

    如果 SL8500 内容因手动操作(例如:直接装入磁带)而与 ACSLS 不同步,则建议不要尝试继续操作。

    如果需要手动添加磁带,更有效的方法是将磁带添加到 SL8500 内的特定 LSM 中。更快速、更可靠的解决方案是,将磁带添加到特定的 LSM 中,进而仅审计受影响的 LSM。

    当审计正在进行时,您必须使受影响的 LSM 变为对 ACSLS 处于诊断状态。执行 SL8500 磁带库审计后,使 LSM 变为对 ACSLS 联机。

  2. 运行 ACSLS audit 以更新 ACSLS 数据库,使其与磁带库磁带的实际清单匹配。

将 SL8500 变为脱机

在 SL8500 组件关闭电源或不起作用以及您打开 SL8500 检修门之前,将 SL8500 组件变为对 ACSLS 脱机。这将告知 ACSLS 它们不可用。如果它们可用,则使其变为重新联机。

使用 ACSLS(而不是 SL Console)将 SL8500 组件变为脱机

使 SL8500 组件(ACS、LSM 和 CAP)变为对 ACSLS(而不是 SL Console)脱机。

ACSLS 允许未完成的请求在组件脱机之前完成,除非是强制使其变为脱机。SL Console 不知道 ACSLS 的未完成请求。

使用 SL Console 使组件变为脱机会导致正在处理的请求失败。

何时将 SL8500 组件变为对 ACSLS 脱机

本部分讨论了何时将 SL8500 组件变为对 ACSLS 脱机。

在打开检修门之前

打开 SL8500 检修门之前,将 ACS 或全部四个 LSM 变为脱机。

  • 对于独立的 SL8500,使用以下命令使 ACS 变为脱机:

    vary acs acs_id offline

  • 对于通过 PTP 连接的 SL8500,使用以下命令四次(四个 LSM 中的每个 LSM 一次)将全部四个 LSM(在检修门将打开的 SL8500 中)变为脱机:

    vary lsm lsm_id offline

    注:

    如果 SL8500 中的任何 CAP 处于自动模式,则您必须:
  1. 在打开检修门之前将其设置为手动模式。

  2. 在关闭检修门且 SL8500 重新联机后,将 CAP 重新设置为自动模式。

如果 CAP 不工作

如果 CAP 不起作用,则使用以下命令将其变为脱机:

vary cap cap_id offline

关闭维修安全门时

每当更换硬件需要使用维修安全门时,建议尽可能将维修安全门保持关闭一段最短时间。维修安全门将阻止完成特定请求可能需要访问的其他硬件组件(升降装置、CAP 和单元)。

  • 关闭 SL8500 左侧或右侧的维修安全门之前,通过 SL Console 将该侧的升降装置变为脱机。

    维修安全门打开后,通过 SL Console 将该侧的升降装置重新变为联机。

  • 右侧维修安全门关闭后,它将阻止访问 CAP。

  • 关闭 SL8500 右侧维修安全门之前,通过 ACSLS 将 CAP 变为脱机。

  • 打开维修安全门后,通过 ACSLS 将 CAP 变为联机。

    注:

    关闭 SL8500 维修安全门以将维修托架与磁带库的其余部分分隔后,无需使 LSM 或 ACS 脱机,CSE 即可打开该侧的检修门。

使用维修安全门时请勿使用这些 ACSLS 命令和实用程序

使用维修安全门时,不应运行或启动某些 ACSLS 命令和实用程序。这些命令包括:

关闭任一侧的维修安全门时,请勿使用以下实用程序:

  • acsss_config

  • config(配置磁带机可以正常进行

关闭右侧 (CAP) 的维修安全门时,请勿使用以下命令:

  • enter

  • eject

  • set cap mode auto <cap_id>

关闭右侧 (CAP) 的维修安全门时,可以使用以下命令,但需遵循特殊注意事项:

  • Audit

    可以使用审计命令。但是,如果因审计而需弹出磁带(因为审计遇到重复标签或不可读标签),则审计将会完成并更新 ACSLS 数据库,但磁带不会弹出。

  • vary acsvary lsm

    这些命令将会成功,但 cmd_proc 和事件日志上将显示消息,报告 CAP 故障以及不起作用的 CAP。

使用动态配置 (config) 实用程序

使用动态配置 (config) 实用程序可完成 ACSLS 磁带库(和组件)的配置更改,同时使 ACSLS 保持联机和运行状态。这些配置更改记录在 acsss_config.log 文件中。

支持以下动态配置实用程序:

  • config acs

  • config drives

  • config lsm

  • config ports

使用 config utility 具有以下优势:

  • ACSLS 能够继续运行,便于您对未受影响的磁带库组件执行 mount 请求。

  • 允许您重新配置指定的磁带库组件,而所有其他配置信息将保持不变。例如,如果指定:

    • 一个 ACS,其他 ACS 的配置将不受影响。

    • 一个 LSM,其他 LSM 的配置将不受影响。

    • 一个磁带机面板(面板上的磁带机),所有现有磁带机的挂载和卸载不受影响。

扩展 SL8500

SL8500 添加了存储扩展模块 (Storage Expansion Module, SEM) 以增加容量。SEM 插入在包括 CAP 的客户接口模块 (Customer Interface Module, CIM) 与 SEM 或目前连接到 CIM 的机械手接口模块 (Robotics Interface Module, RIM) 之间。

扩展 SL8500 时:

  • 磁带库配置将会更改,您在 ACSLS 启动时必须使用任一 ACSLS 动态配置实用程序重新配置 ACSLS,或在 ACSLS 关闭时运行 acsss_config

  • 必须移除磁带才能扩展 SL8500。这些磁带重新置于磁带库中时,请将它们以前所在的单元阵列留空

  • 扩展完成后,必须重新引导 SL8500 两次。第一次用于搜索新配置,第二次用于使用更新的配置重新启动所有磁带库组件。

  • 磁带库必须通过物理审计更新所有磁带的位置。

    关闭检修门后,磁带库将自动开始物理审计。当所有机械手移动至少停止一分钟后,磁带库的物理审计完成。

  • 磁带库的物理审计完成后,使用过程审计已扩展的 SL8500更新 ACSLS 数据库。

    注:

    在 ACSLS 审计完成且 ACSLS 数据库使用新的磁带位置进行更新之前,请不要启动自动化磁带库操作。

相关事项

物理扩展 SL8500 涉及以下相关事项:

  • 在现有的 SEM 或 RIM 与 CIM 之间插入新的 SEM。

    现在,新 SEM 和 CIM 上的面板编号大于现有 SEM 和 RIM 上的面板编号。

  • 由于 CIM 必须移出,因此较大的新面板编号将分配给 CIM 上的三个单元面板(列)。CIM 上的单元面板分配较大的面板编号后,CIM 上的所有磁带地址均会更改。

  • 必须移除多个磁带才能扩展 SL8500。必须移除单元阵列才能打开现有滑轨螺栓并拴上新滑轨,来撑起 CIM。

  • 安装新滑轨并扩展 SL8500 后,已移除的磁带可以重新装入磁带库。 将暂时移除以扩展磁带库的单元阵列留空。

扩展后,审计磁带库,使 ACSLS 能够使用这些磁带的新地址更新数据库。磁带置于新位置后,ACSLS 将在审计期间尝试找出这些单元中原有的、可能会严重降低磁带库性能的磁带。要同时优化 ACSLS 和磁带库性能,请完成以下过程:

  1. 启动 ACSLS 审计之前,先完成磁带库的物理审计。如果磁带库能够将磁带位置从其数据库报告给 ACSLS,则组合审计将更快完成。否则,磁带库必须先重新验证磁带位置,才会对 ACSLS 的 audit 请求做出响应。

  2. 对于已移除以扩展磁带库的磁带,使用以下策略之一将这些磁带重新插入磁带库中:

    1. 从磁带库中移除磁带,从 ACSLS 中审计磁带库,然后将已移除的磁带重新装入磁带库中。

    2. 将磁带仅插入已添加到磁带库的面板编号中,然后先审计这些面板。

      如果您不使用 ACSLS 暂存池来跟踪暂存磁带,且已启用缺失卷保留(默认值),则无需执行特殊过程。当您审计磁带库时,已移动的磁带通常会标记为缺失,但 audit 将在这些磁带的新位置找到它们并将其重新激活。这些磁带的位置已更新,且未丢失任何重要信息。

      如果您要通过将磁带分配到 ACSLS 暂存池来管理暂存磁带,且不需要清除磁带的暂存状态,请将磁带放在新添加的面板中,并先审计这些面板。

      • 将移除的磁带插入已添加到磁带库的面板中。这意味着仅将这些磁带插入第一个新 SEM 中除最靠近磁带机的三个面板之外的面板(列)中。(第一个 SEM 中的前三个面板具有以前分配给 CIM 中的三个面板的面板编号。)

      • 然后,审计 ACS 或 LSM 中的面板,从最大面板编号向下,直到已添加的所有新面板编号审计完成为止:

        使用 audit cap_id panel panel_id 命令。

      • 最后,审计 ACS 或 LSM 的其余部分:

        使用 audit cap_id acs acs_id
        audit cap_id lsm lsm_id 命令。

      审计已扩展的 SL8500中详细描述了此过程。

SL8500 模块的图表:

在下面的图表中,客户扩展模块 (#5) 中的三个单元面板是 CEM 磁带机侧的内外侧挡板上的三列磁带。这些是激活维修安全门时 HandBot 唯一可访问的 CIM 中的单元地址。

图 C-3 SL8500 客户扩展模块

周围的文本说明了 图 C-3 。

图例:

  1. 磁带存取口 (2) (CAP)

  2. 正面操作面板(可选)冷凝垫

  3. 客户接口模块

  4. 存储扩展模块

  5. 机械手接口模块

  6. 直通端口 (PTP)

  7. 磁带机电子模块

  8. 交流电源电子控制模块

  9. 直流电源

  10. 磁带机

  11. 附件机架

  12. 内部挡板

  13. 检修门

  14. 保留的列

    • E = 终点挡块

    • S = 系统单元

审计已扩展的 SL8500

在扩展 SL8500 之前:

  1. 如果要保持磁带的暂存状态:

    1. 通过运行以下命令确定磁带库中的 LSM 的最大面板编号:

      display panel acs,lsm,*

      其中:

      • acs 是指 ACS

      • lsm 是指 LSM 之一。SL8500 上所有滑轨 (LSM) 的编号与面板编号相同。

      • * 显示 LSM 中的所有面板。

    2. 记录最大面板编号。

  2. 将 LSM 变为诊断状态,直至配置已更新且已通过 audit 更新磁带地址为止。

  3. 备份 ACSLS 数据库。

  4. 扩展 SL8500:

    在扩展期间,必须移除磁带才能安装新的或已扩展的滑轨,进而添加存储扩展模块。

    注:

    请不要将这些磁带重新插入已暂时移除以扩展磁带库的单元阵列中。这样可避免第一次审计这些位置时磁带库性能严重下降。
  5. 将移除的磁带插入已添加到磁带库的面板中。

    这意味着您仅应将这些磁带插入第一个新存储扩展模块中除最靠近磁带机的三个面板(列)之外的面板中。(第一个存储扩展模块中的前三个面板保留以前分配给 CIM 中的面板的编号。)

    完成 SL8500 的物理扩展之后:

  6. 重新引导磁带库两次。

  7. 将 LSM 保留诊断状态。

  8. 使用以下方法之一更新 ACSLS 数据库中的配置:

    • ACSLS 正在运行:

      config acs acs_id

      或者,对于 SL8500 中的每个 LSM(滑轨):

      config lsm lsm_id

    • 关闭 ACSLS:

      • 关闭 ACSLS:acsss disable

      • 更新 ACSLS 配置:acsss_config

      • 启动 ACSLS:acsss enable

    如果要保持磁带的暂存状态,使用步骤 9 到 11 审计磁带库。如果不使用 ACSLS 暂存池跟踪磁带暂存状态,请跳至步骤 12。

  9. 确定磁带库中的 LSM 新的最大面板编号,并使用以下命令记录此编号:

    display panel acs,lsm,*

    其中:

    • acs 是指 ACS。

    • lsm 是指 LSM 之一。SL8500 上所有滑轨 (LSM) 的编号与面板编号相同

    • * 显示 LSM 中的所有面板。

  10. 审计扩展期间已添加的面板,从新的最大面板编号开始,到旧的最大面板编号+1 为止。使用以下命令按降序顺序审计这些面板:

    audit cap_id panel panel_id

    其中:

    • cap_id 是指应弹出含重复 vol_id 或不可读标签磁带的 CAP。

    • panel_id 是指正在审计的面板 (acs,lsm,panel)

  11. 对每个 LSM 中添加的每个面板单独执行审计。

    注:

    您仅可运行与复合磁带库中的 CAP 数量一样多的并发审计。每个并发审计需要一个单独的 CAP。如果审计已将任何磁带弹出到 CAP,则必须先移除这些磁带才能完成审计。
  12. 审计扩展的 SL8500 中每个完整的 LSM(或审计整个 ACS)。

  13. 备份 ACSLS 数据库。

  14. 将 LSM 变为联机。

  15. 恢复自动磁带库操作。

通过直通端口连接的 SL8500

将 SL8500 磁带库添加到现有 SL8500 复合磁带库时,您可能需要审计 SL8500,以便更新磁带地址。

从 CAP 端查看时,SL8500 复合磁带库中的 LSM 按从上到下、从右到左的顺序进行编号,如下图所示。

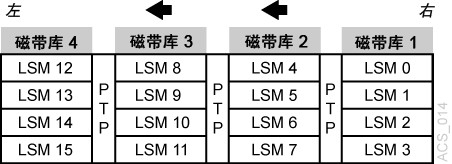

图 C-4 四个连接的 SL8500 磁带库

周围的文本说明了 图 C-4 。

根据站点的设置方式,您可能要将新的 SL8500 添加到现有 SL8500 的右侧或左侧。因此:

  • 如果在左侧添加新的 SL8500,则新的 LSM 将具有较大的编号,且现有 LSM 不会重新编号。中断会降低到最小程度。

  • 如果在右侧添加新的 SL8500,则所有现有 LSM 均需重新编号。这会导致所有现有磁带的起始单元地址更改。

安装 SL8500 PTP 连接之前

  1. 安装 SL8500 连接之前,应对 ACSLS 进行所有相关维护。

  2. 启用缺失磁带支持。

    启用缺失磁带支持后,磁带所在 LSM 删除时或 audit 在磁带的旧地址中找不到磁带时,ACSLS 将不会删除这些磁带。这些磁带标记为缺失,以保留除暂存状态以外的所有相关信息。稍后通过 audit 发现这些磁带之后,会重新将其激活。

    • ABSENT_VOLUME_RETENTION_PERIOD 变量为零时,将启用缺失磁带支持。默认值为 5 天。

    • 使用 acsss_config(选项 3)。有关过程,请参阅设置 CSI 调优变量和变量 ABSENT_VOLUME RETENTION_PERIOD

  3. 通过以下方法之一更新配置:

    • 启动 ACSLS 之后,使用以下命令:

      config acs acs_id

    • 关闭 ACSLS 之后,使用以下命令:

      • 关闭 ACSLS:acsss disable

      • 更新 ACSLS 配置:acsss_config

      • 启动 ACSLS:acsss enable

        运行 acsss_config 时,无法运行 ACSLS。

        有关更多信息,请参阅设置 CSI 调优变量acsss 宏

添加新 SL8500

将其他 SL8500 添加到现有 SL8500 复合磁带库后,必须对新 ACSLS 配置进行更新。如果添加新 SL8500 后导致对现有 SL8500 中的 LSM 重新编号,则必须更新这些 LSM 中的磁带地址。

应更新这些磁带地址而不丢失与磁带关联的其他信息。这包括暂存状态、池、锁定、所有权、清洗磁带使用计数以及装入磁带的日期和时间等磁带信息。

已连接 SL8500 中的 LSM 从上至下、从右至左编号(从 CAP 端查看)。

图 C-5 四个连接的 SL8500 磁带库

周围的文本说明了 图 C-5 。

将新 SL8500 添加到左侧

在原始 SL8500 的左侧(从 CAP 端)连续不中断地添加新 SL8500 时,请使用主机软件 (ACSLS) 动态配置其他磁带机和磁带库。如果已安装动态配置,则无需对 ACSLS 执行回收操作。在此阶段中,继续照常对现有 SL8500 执行 Mount 请求。

如果磁带放置在新 SL8500 的单元中,则必须对新 SL8500 的 LSM 运行 ACSLS audit,才能将这些磁带添加到 ACSLS 数据库。

先前的 SL8500 中的 LSM 在审计期间可以处于联机状态。

动态配置新 ACSLS 配置

  1. 将新 SL8500 添加到复合磁带库。

  2. 执行配置变动之前备份 ACSLS。

  3. 使用以下命令动态更新 ACSLS 配置:

    config acs acs_id

    还可以在关闭 ACSLS 后通过以下命令更新 ACSLS 配置:

    acsss_config

  4. 执行配置变动之后备份 ACSLS。

    注:

    如果新 SL8500 中存在磁带,请审计新 SL8500 中的 LSM(滑轨),以便将这些磁带添加到 ACSLS 数据库。

将新 SL8500 添加到右侧

如果要将新 SL8500 添加到右侧,现有 LSM 将重新编号,如下图中所示。

将 SL8500 添加到右侧时的注意事项

将新 SL8500 添加到右侧之后,所有的现有 LSM 将重新编号,且磁带地址会发生变化。更改 LSM 编号将导致所有的现有磁带地址发生变化。如果 ACSLS 尝试挂载地址已更改的磁带,则 mount 将因 ACSLS 找不到该磁带而失败。

  • 停止挂载活动,直到所有磁带地址均已更新为止。

  • 将 ACS 中的所有 LSM 变为诊断状态以防止挂载。

  • 通过按特定顺序对现有 SL8500 和新 SL8500 中的 LSM 进行审计来更新磁带地址。

动态配置新 ACSLS 配置

要在添加新 SL8500 之后动态更新 ACSLS 配置,请执行以下操作:

  1. 将现有 LSM 变为诊断状态 (vary lsm_id diag)。

    注意事项:

    审计之前,这些 LSM 必须保持诊断状态。否则,将会出现以下问题:
    • 挂载将会失败,因为在上次已知地址中找不到磁带。

    • 在审计更新已编号 LSM 中空单元的 ACSLS 映射之前:

      • 装入的新磁带将与现有磁带冲突。

      • 移至现有(已重新编号)LSM 的磁带将与单元中已存在的磁带冲突。

  2. 将新 SL8500 添加到复合磁带库。

  3. 备份 ACSLS(执行任何配置变动之前)。

  4. 使用以下命令动态更新 ACSLS 配置:

    config acs acs_id

    注:

    也可以在 ACSLS 关闭期间更新 ACSLS 配置。首先,使用 acsss disable 命令关闭 ACSLS。使用 acsss_config 更改配置,最后使用 acsss enable 将 ACSLS 重新联机。

    注:

    新 LSM 是在处于联机状态时添加的。审计之前,将这些 LSM 变为诊断状态。
  5. 备份 ACSLS(配置变动之后)。

  6. 审计磁带库以更新磁带地址(因为已重新编号)。

    使用以下顺序:

    1. 审计 (audit) 先前已存在且已重新编号的 SL8500 中的每个 LSM。

      • 按准确的顺序审计先前已存在的 SL8500 以免磁带丢失。

        按照从编号最高的 LSM ID 到编号最低的 LSM ID 顺序审计每个 LSM(滑轨)。审计将在相应(已重新编号)的 LSM 地址中查找所有磁带。

      • 对于 ACSLS,必须分别审计每个 LSM,允许先完成对一个 LSM 的审计,然后再审计下一个 LSM。

        audit 将检查磁带以前的起始单元地址(在右侧的 LSM 中),然后更新磁带的地址。审计最左侧 SL8500 中的 LSM 需要较长的时间。审计所有其他 SL8500 将会很快。

        审计最左侧 LSM 之所以需要较长的时间,原因就在于这些审计将触发 Cartridge Recovery 请求的级联。当审计发现具有不同起始单元地址的磁带时,audit 将检查数据库中记录的单元地址。如果该单元具有不同磁带,则 Cartridge Recovery 将调查该磁带,诸如此类原因。由于所有 LSM 地址已更改,因此这些恢复将跨整个 SL8500 复合磁带库级联。

      • 审计之前,使这些 LSM 保持诊断状态。审计之后,可以将其变为联机。审计已更新此 LSM 中磁带的地址,因此您可以使用已审计 LSM 的磁带恢复自动挂载活动。

    2. 最后,审计新添加的 SL8500 中的 LSM(LSM ID 最低)。

      对这些 LSM 进行审计之后,可以使其变为联机并将其中的磁带挂载到磁带机上,如下图中所示。

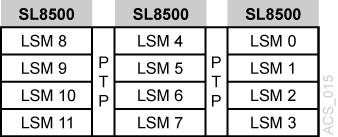

    周围的文本说明了 acs_015.png。

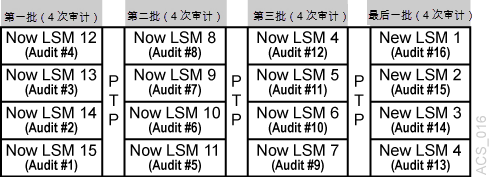

    周围的文本说明了 acs_016.png。
  7. 审计完成之后备份 ACSLS。

合并 ACS 的过程

SL8500 PTP 支持将多个单独的 SL8500 合并到一个 ACS 中。要最大限度地减少磁带相关信息丢失以及缩短操作停机时间,请遵循以下建议的过程。

注:

更新 ACSLS 配置时,不会进行全局磁带地址更改。

对于 ACSLS,两种场景描述如下。在第一种场景下,要合并的 ACS 从右至左编号(您从 CAP 端面向这些 ACS)。在第二种场景下,这些 ACS 从左至右编号。假设生成的 ACS 将使用更低/最低的 ACS ID。

合并从右至左编号的 ACS

在以下场景中,要合并的 ACS 从右至左编号(您从 CAP 端面向这些 ACS)。

图 C-6 要合并的 ACS

周围的文本说明了 图 C-6 。

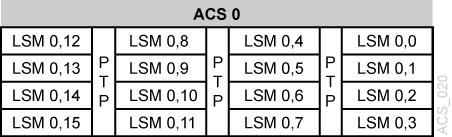

图 C-7 所需配置:单个 ACS

周围的文本说明了 图 C-7 。

合并从右至左编号的 ACS 的过程

  1. 将所有 ACS(正在合并的最右侧 ACS 除外)变为脱机。

    这可防止更新磁带地址时进行挂载和卸载。

  2. 停止 ACSLS:acsss disable

  3. 执行任何配置变动之前备份 ACSLS。

  4. 使用 acsss_config 更新 ACSLS 配置(在关闭 ACSLS 时)

  5. 启动 ACSLS:acsss enable

  6. 将新 LSM(已添加到 ACS)变为诊断状态。

    这些 LSM 是在处于联机状态时添加的。

  7. 配置变动之后备份 ACSLS。

  8. 审计已添加到 ACS 的 LSM。

    审计顺序并不重要。您可以同时审计整个 ACS 或所有 LSM。

    磁带将重新激活。

  9. 审计完成之后备份 ACSLS。

  10. 将新 LSM 变为联机,然后恢复正常的自动化处理。

合并从左至右编号的 ACS

在以下场景中,要合并的 ACS 从左至右编号。

图 C-8 现有配置:三个单独的 ACS

周围的文本说明了 图 C-8 。

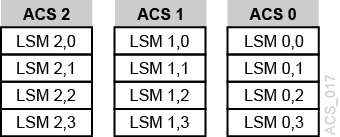

图 C-9 所需配置:单个 ACS

周围的文本说明了 图 C-9 。

合并从左至右编号的 ACS 的过程

  1. 将所有 ACS 变为脱机。

    这可防止更新磁带地址时进行挂载和卸载。

  2. 停止 ACSLS:acsss disable

  3. 执行任何配置变动之前备份 ACSLS。

  4. 使用 acsss_config 更新 ACSLS 配置(在关闭 ACSLS 时)。

  5. 启动 ACSLS:acsss enable

  6. 将新 LSM(已添加到 ACS)变为诊断状态。

    (这些 LSM 是在处于联机状态时添加的。)

  7. 配置变动之后备份 ACSLS。

  8. 将已添加到左侧的新 LSM 变为诊断状态。

    您不想在审计这些 LSM 之前执行挂载和卸载。

  9. 审计新配置的 LSM 。

    审计顺序至关重要。按以下顺序进行审计

    1. 首先,对 SL8500 中保留相同 ACS 编号的 LSM 进行审计。

      • 您希望 audit 在相应的新 LSM 地址中找到这些磁带,然后使用对目前分配给这些磁带的旧地址的 LSM 进行审计

      • 这些 SL8500 中所有磁带的 LSM 地址均会更新。

      • 对于 ACSLS,分别审计每个 LSM,允许先完成对一个 LSM 的审计,然后再审计下一个 LSM。

      • 审计之前,使这些 LSM 保持诊断状态。

      审计之后,可以将其变为联机。audit 已更新这些磁带的地址,因此您可以使用已审计 LSM 的磁带恢复自动挂载活动。

    2. 最后,对已合并到最低 ACS 中的 SL8500 进行审计。这些 SL8500 中的磁带将重新激活。

      • 可以同时审计所有这些 LSM。

      • 这些 LSM 的审计顺序并不重要。

  10. 备份 ACSLS(审计完成之后)。

  11. 将所有 LSM 变为联机,然后恢复正常的自动化处理。

删除 PTP 并拆分 ACS

您可以决定删除用于连接两个 SL8500 并将一个 ACS 拆分成两个单独 ACS 的 PTP 机制。此配置变动与将两个 ACS 合并成一个 ACS 相反。

将包含 SL8500 的新 ACS 添加到拆分项的左侧要简单得多。这会将编号较高的 LSM 分配给这些新 ACS,并避免对现有 ACS 中保留的 LSM 重新编号。

拆分 ACS,基于 SL8500 创建的新 ACS 位于左侧-可能方案

图 C-10 现有配置:一个 ACS

周围的文本说明了 图 C-10 。

图 C-11 所需配置:两个 ACS

周围的文本说明了 图 C-11 。

拆分 ACS 的 ACSLS 过程

如果使用动态配置,ACSLS 可以在处于运行状态时添加 ACS。但是,动态配置不会进行全局磁带地址更改。

  1. 配置变动之前备份 ACSLS。

  2. 将移至新 ACS 的 LSM 变为脱机。

    这可防止更新磁带地址时进行挂载和卸载。

    现有 ACS 中保留的 LSM 可以保持联机状态。

    这些 LSM 中的挂载和卸载可以继续进行。

  3. 删除四个用于连接要分离的 SL8500 的 PTP 机制。

  4. 在删除直通端口之后重新配置现有 ACS。

    这将删除正在移至新 ACS 的 LSM。使用以下命令:

    config acs acs_id

  5. 使用以下命令添加新 ACS:

    config acs acs_id new

    或者,您可以在关闭 ACSLS 时更新 ACSLS 配置:

    acsss_config

    新 LSM 是在处于联机状态时添加的。

  6. 审计之前,将这些 LSM 变为诊断状态。

  7. 将新 ACS 变为诊断状态。

  8. 配置变动之后备份 ACSLS。

  9. 审计新 ACS 中的 LSM。

    您不想在审计这些 LSM 之前执行挂载和卸载。审计顺序并不重要。可以同时审计所有 LSM。

    磁带将重新激活。

  10. 审计完成之后备份 ACSLS。

  11. 将新 LSM 变为联机,然后恢复正常的自动化处理。

    完成对该 LSM 的审计之后,即可将 LSM 变为联机。

将新 ACS 添加到拆分项的右侧

如果将新 ACS 添加到拆分项的右侧,则会重新映射所有磁带地址。

由于这种方法并不可取,因此我们不详细阐述其过程。

但需要注意以下事项:

  • 当右侧 SL8500 中的 LSM 从现有 ACS 删除时,这些 LSM 中的磁带将标记为缺失(如果缺失磁带保留处于活动状态)。对新 ACS 进行审计时,它们将重新激活。

  • 对于之前已存在的 ACS 中的 LSM,必须每次审计一个 LSM,以便更新这些 LSM 中磁带的地址。先审计编号最高的 LSM,然后是下一个较低的 LSM。必须先完成对一个 LSM 的审计,然后再开始下一个审计。
