9 Interface de gestion des bandes VM Client

Ce chapitre décrit l'interface de gestion des bandes VM Client (VMTMI).

Un TapePlex fait référence à un complexe de ressources géré par le logiciel StorageTek, notamment les ressources de bibliothèque pour les cartouches réelles et les ressources VSM pour les volumes virtuels.

Un TapePlex est défini comme une configuration matérielle gérée par un jeu de données de contrôle (CDS) unique du HSC. VM Client fournit l'accès à un seul TapePlex. VM Client utilise TCP/IP pour router les transactions vers un serveur HSC s'exécutant sur z/OS. Plusieurs instances de HSC sur plusieurs hôtes peuvent être définies en tant que serveurs pour assurer la redondance. Les transactions entre le système VM Client et le serveur HSC utilise une API basée sur XML appelée XAPI. Le logiciel VM Client convertit les transactions de l'interface de gestion des bandes (TMI) au format XAPI pour l'interprétation par le serveur, et convertit la sortie de ces transactions au format TMI pour la réponse.

Comme l'interface de gestion des bandes interagit désormais avec un composant client, qui lui-même s'interface avec HSC (et VTCS) sur z/OS, certaines commandes TMI qui étaient préalablement prises en charge dans les versions précédentes ne le sont plus. Dans certains cas, la fonctionnalité des commandes ne peut pas être prise en charge dans un environnement client/serveur, alors que d'autres commandes pourraient être prises en charge dans des versions futures.

Les commandes TMI suivantes ne sont pas prises en charge par VM Client 7.3 :

• DEFSCR et DEFPOOL

  Ces commandes sont remplacées par la fonctionnalité POOLPARM/VOLPARM du HSC introduite dans ELS 7.0. Pour plus d'informations sur cette fonctionnalité, reportez-vous à la publication Configuration du HSC et du VTCS.

• QEJECT

• QREQUEST

• SETOPER

  VM Client ne prend pas en charge les réponses de l'opérateur ; en conséquence, toutes les commandes sont traitées comme si la commande SETOPER était émise. Des conditions qui auraient précédemment généré des messages WTOR sont renvoyées en tant que messages d'erreur.

• STOP

En outre, le système VM Client ne prend pas en charge l'utilisation des clés de consultation TAPEREQ telles que nom de travail, nom d'étape, nom de programme et nom de jeu de données pour la sélection des valeurs de média et de technique d'enregistrement.

La description générale des interfaces entre le système de gestion des bandes (TMS) et VM Client couvre les sections suivantes :

• Responsabilités du TMS

  Cette section décrit les services qu'un TMS fournit.

• Points de décision du TMS

  Cette section décrit où l'interaction du TapePlex aide les services TMS pour les ressources gérées du TapePlex.

• Informations de TapePlex renvoyées au TMS

  Cette section décrit les informations renvoyées suite à l'interaction du TapePlex.

• Considérations relatives à la macro IUCV (Inter-user Communications Vehicle)

  Cette section décrit les paramètres utilisés avec la macro IUCV.

• Interaction entre le TMS et VM Client

  Cette section décrit les différents scénarios concernant l'interaction entre le TMS et VM Client.

Les sections qui suivent décrivent ces sujets en détail.

Responsabilités du TMS

Le système de gestion des bandes (TMS) a trois fonctions principales :

• Interface utilisateur

• Allocation de ressource de bande

• Interface opérateur

Interface utilisateur

En général, un utilisateur demande des fonctions de TapePlex indirectement en demandant des services à un système de gestion de bandes (TMS). Ces demandes sont routées par le TMS vers le système VM Client, puis vers le serveur du TapePlex. L'interaction directe entre un utilisateur final et le système VM Client n'intervient que si l'utilisateur émet des commandes VM Client directement à l'aide de la fonction VM Special Message (SMSG) ou appelle l'interface VMTMI directement. Pour un exemple, voir VMTMI SAMPLE.

Allocation de ressource de bande

Les ressources sous le contrôle du TMS sont notamment les suivantes :

• Transports

  Le TMS détient généralement la propriété des transports pour la reconnaissance automatique des volumes (AVR) et affecte également les transports aux utilisateurs demandant des services de bande. Le TMS détermine la disponibilité des transports de bande pour les demandes d'allocation. Le TMS connaît également le type de média et la densité que chaque transport prend en charge. VM Client aide le TMS dans la sélection des transports contrôlés du TapePlex, le cas échéant.

• Jeux de données

  Le TMS mappe les jeux de données avec les volumes de bande et peut mapper les étiquettes externes avec des étiquettes internes. Le TapePlex ne contient pas ce type d'informations.

• Volumes de travail

  Le TMS joue le rôle d'autorité finale concernant le statut de travail des volumes. Ce statut inclut aussi l'appartenance au sous-pool de travail. Pour automatiser le traitement de montage pour un TMS générant des montages "non spécifiques" (demandes de volumes de travail qui ne spécifient pas de numéros de série), le TapePlex conserve également ses propres informations sur le statut de travail. La liste des statuts de travail du TMS n'est pas considérée comme une liste des volumes de travail disponibles mais plutôt comme un sous-ensemble du nombre total des volumes de travail disponibles.

• Volumes spécifiques

  Le TMS contrôle quels utilisateurs ont accès à un volume spécifique. Le TapePlex gère les volumes qu'il contrôle à la demande d'un opérateur autorisé ou du TMS.

Interface opérateur

Le montage, le démontage des bandes et la sélection du pool de volumes de travail sont gérées par le trafic des messages entre le TMS et l'opérateur. Le système VM Client utilise les informations fournies dans les messages à l'opérateur pour diriger les montages, les démontages, etc.

Points de décision du TMS

Le serveur du TapePlex peut influencer les décisions du TMS quand les services du TapePlex sont disponibles pour le TMS à travers VM Client. Le serveur du TapePlex influence les décisions du TMS aux points suivants :

Initialisation du TMS

Quand le TMS est initialisé, il doit établir un chemin IUCV vers la machine VM Client pour déterminer si le système VM Client et le serveur du TapePlex sont opérationnels et communiquent. Si la machine VM Client n'est pas opérationnelle au démarrage du TMS, établissez un chemin IUCV dès que possible après l'initialisation de VM Client et du TapePlex. Il est possible d'établir et d'interrompre une connexion pour chaque transaction, mais cela provoque un traitement inutile. Pour une utilisation efficace d'IUCV, un chemin doit être établi et géré tout au long de la session de communications TMS.

Allocation de lecteur

Au moment de l'allocation, le système VM Client peut fournir des informations sur les médias et l'emplacement des nombres de volumes spécifiques et de travail. Le TMS peut utiliser le résultat des interrogations pour sélectionner les lecteurs dont la compatibilité est optimale pour une demande d'allocation.

Allocation provisoire

A la demande du TMS, le système VM Client peut fournir le numéro de série d'un volume de travail avant une demande MOUNT. Cette sélection peut être rejetée ou utilisée lors du montage suivant. Si ces informations ne sont pas nécessaires, des demandes MOUNT non spécifiques provoquent la sélection d'un volume de travail.

Déplacement de volume

Quand un montage, démontage ou autre déplacement de volume est requis, le TMS décide si le TapePlex effectue l'action ou si une opération manuelle est nécessaire. Le logiciel VM Client renvoie les informations de statut pour les demandes de déplacement de volume.

Rétablissement du statut de travail d'un volume

Le statut des volumes de travail doit absolument être synchronisé entre le TMS et le TapePlex. Au plus tôt au moment du démontage et au plus tard quand une liste de sélection de volumes de travail TMS est générée. Les demandes TMI et les commandes VM Client sont disponibles pour la coordination de cette activité.

Informations de TapePlex renvoyées au TMS

Les informations de TapePlex renvoyées sont les suivantes :

Informations de configuration

Les informations de configuration se présentent comme suit :

• Nombre maximal de transports dans l'ACS le plus important

• Nombre de transports sous le contrôle de la bibliothèque

• Nombre des ACS

• Nombre des LSM

• Tailles de zone de réponse

Statut du volume

Les informations de statut de volume incluent notamment :

• Volume dans une cellule

• Volume dans un lecteur

• Volume non présent dans la bibliothèque

• Volume inaccessible

• Emplacement du volume incertain (déplacé)

Emplacement du volume

Les informations d'emplacement de volume incluent notamment :

• ACSid

• LSMid

• Emplacement de panneau

• Emplacement de ligne

• Emplacement de colonne

Lecteurs éligibles

Les lecteurs éligibles dans une perspective de TapePlex sont ceux figurant dans le même ACS ou VTSS que le volume, et ayant une technique d'enregistrement compatible avec le volume. La disponibilité actuelle du lecteur n'est pas prise en compte (amovibilité, statut en ligne).

Statut de déplacement et codes erreur

Les demandes de déplacement de volume renvoient un code indiquant le succès de l'opération. Si une erreur se produit, un code supplémentaire correspondant au message transmis à l'opérateur est également renvoyé.

Statut de LSM et d'ACS

Le statut d'un LSM est en ligne ou hors ligne. Le statut En ligne indique que le montage automatique peut avoir lieu. Le statut Hors ligne indique que seul un montage manuel est possible.

Le statut d'un ACS est connecté ou déconnecté. Le statut Déconnecté indique que l'ACS n'est pas accessible à partir de l'hôte et que toute activité doit être gérée à partir d'un autre hôte.

• Numéros de série pour la gestion des volumes de travail

  Si la sélection d'un volume de travail est demandée, un numéro de série (VOLSER) marqué comme provisoire dans le jeu de données de contrôle du TapePlex est renvoyé. Avec cette sélection, le volume est marqué comme n'étant pas un volume de travail.

• Notation de la bibliothèque pour les lecteurs et volumes virtuels

  L'utilisation de VM Client permet au TMS d'accéder à des lecteurs et des volumes virtuels. L'interface de gestion des bandes (TMI) mappe chaque VTSS avec un ID ACS et un jeu d'ID LSM ID afin que le TMS puisse gérer les lecteurs et les volumes virtuels comme des volumes réels. VM Client assure le mappage VTSS/ACS et garantit que les ID ACS représentant les VTSS ne chevauchent pas des ACS réels. Les opérations de déplacement de volume telles que EJECT, MOVE et ENTER ne sont pas autorisées pour les volumes virtuels.

Considérations relatives à la macro IUCV (Inter-user Communications Vehicle)

IUCV (Inter-user Communications Vehicle) est une interface de communications fournie par IBM.

Remarque :

VMTMI SAMPLE est un exemple de programme illustrant l'utilisation de l'interface de gestion des bandes VM Client (VMTMI). Il se trouve dans l'ID utilisateur MAINTSTK.

Pour utiliser IUCV pour émettre des demandes, procédez comme suit :

1. Etablissez une connexion à la machine de service VM Client à l'aide de la fonction IUCV CONNECT.

   • Seules les machines virtuelles autorisées peuvent transmettre des commandes à la machine de service VM Client. Pour obtenir une autorisation, la machine virtuelle émettant la demande TMI ou la commande VM Client doit disposer de privilèges accordés par une commande VM Client AUTHorize transmise à la machine de service VM Client dans le fichier SMCPARMS ou SMCCMDS au démarrage, ou à partir d'une machine virtuelle préalablement autorisée.

   • En outre, la machine virtuelle doit être autorisée pour CP au moyen d'une instruction de contrôle IUCV dans son entrée de répertoire CP. Cette opération est généralement effectuée par un administrateur ou un programmeur système. Assurez-vous que OPTION MAXCONN spécifie suffisamment de chemins pour votre utilisation.

   • Pour établir cette connexion IUCV (chemin), la macro IUCV est exécutée avec les paramètres suivants :

     IUCV CONNECT,
          PRMLIST=addr,          * address of IUCV parm list
          USERID=addr,           * address of CL8 ’userid’
          USERDATA=addr,         * address of CL16 ’ddname’
          PRMDATA=NO             * no parm data in IPARML


     où :

     userid indique le nom de la machine de service VM Client.

     ddname indique le nom de l'interface IUCV VM Client requis pour la connexion. Cette zone de 16 octets se présente comme suit :

     DC CL8'SLSTLMS'       ddname
     DC CL8' '       reserved


     A l'exécution de la fonction, vérifiez le code condition PSW. Si le code condition est 0, enregistrez l'ID chemin dans la zone IPARML transmise à la macro. Le programme doit attendre que la machine de service VM Client ACCEPTE la connexion en attente avant d'envoyer des messages. Si aucun message ''connection complete'' ou ''path severed'' n'est renvoyé, c'est que le système VM Client n'est pas actif ou n'est pas complètement initialisé ou que le demandeur IUCV CONNECT a spécifié des paramètres non valides.

2. Envoyez le message à la machine de service VM Client à l'aide de la fonction IUCV SEND. Spécifiez les paramètres suivants pour la macro IUCV :

   IUCV SEND,
        PATHID=adpid,
        TYPE=2WAY,
        BUFLEN=buflen,
        RBUF=reply,
        RLEN=reply length


   où :

   • adpid est l'adresse d'une zone de données contenant l'ID chemin IUCV.

   • TYPE=2WAY spécifie qu'une réponse IUCV est attendue.

   • buflen représente la longueur du tampon.

   • reply est l'adresse du tampon contenant la réponse.

   • reply length représente la longueur du tampon de la réponse.

3. Quand vous avez terminé d'utiliser une connexion à la machine de service VM Client, libérez le chemin à l'aide de la fonction IUCV SEVER.

   Les paramètres IUCV suivants ne sont pas pris en charge pour cette interface :

   TYPE=1WAY

   IUCV REPLY doit être émis par VM Client.

   TRGCLS= TRGCLS

   est ignoré par VM Client

   DATA=PRMMSG CP

   n'autorise pas l'exécution de SEND.

   PRMMSG=address

   CP n'autorise pas l'exécution de SEND.

   PRTY=YES

   CP utilise ce paramètre pour modifier la file d'attente de la machine de service VM Client. La machine de service VM Client n'assure aucun traitement spécial du message.

   Tous les autres paramètres IUCV peuvent être utilisés comme souhaité.

Considérations supplémentaires

Remarques spécifiques pour trois champs dans la liste des paramètres IUCV (IPARML) :

USERID=

Ce paramètre spécifie le nom de la machine de service exécutant le logiciel VM Client. Oracle recommande que votre ID utilisateur soit modifiable, plutôt que codé en dur, pour faciliter les modifications.

USERDTA=

Ce paramètre spécifie le nom du processus dans la machine de service recevant la communication TMS (ACSINT). Ce doit être SLSTLMS.

UWORD=

Ce paramètre spécifié un mot qui apparaîtra dans R0 au moment de l'interruption. Il s'avère utile pour établir l'adressage pour une zone de données commune. Celle-ci contient une zone répertoriant les demandes en attente, le statut de chemin, et les valeurs de configuration qui sont référencées dans différentes routines.

Pour plus d'informations sur l'interface IUCV et les paramètres indiqués ci-dessus, reportez-vous aux publications d'IBM VM/SP System Facilities for Programming ou VM/XA CP Programming Services.

Interaction entre le TMS et VM Client

VM Client requiert plusieurs points d'interface avec un système de gestion de bandes (TMS) :

• Connexion initiale du TMS à VM Client

• Allocation de lecteur

• Traitement des messages de l'opérateur

Le TMS fournit un composant frontal entre VM Client et l'utilisateur pour gérer les services d'allocation, de jeu de données et de pool de volumes de travail. VM Client fournit au TMS la sélection des volumes de travail et la gestion des opérations de montage/démontage et influence l'allocation de ces volumes et lecteurs sous le contrôle du TapePlex.

Une macro d'appel (ACSRQ) prépare un appel à l'IUCV (Inter-user Communications Vehicle) pour la communication entre le TMS et VM Client. L'appel de l'IUCV est effectué par le TMS.

Les fonctions TMS suivantes prennent en charge la communication :

• Une interface au moment de l'allocation pour fournir les informations sur le type de périphérique et le volume de travail.

• Une interface au moment du message pour gérer le message qui s'affiche pour l'opérateur.

• Une liste des adresses de périphérique de transport et les informations d'emplacement et de média correspondantes.

• Un gestionnaire d'interruption IUCV.

Connexion initiale du TMS à VM Client

Au moment de la connexion initiale, il s'avère utile de déterminer la taille des zones de données renvoyées pour quelques-unes des réponses les plus longues. Celles-ci varient en fonction de la configuration du TapePlex. Ces zones sont ensuite allouées avant leur utilisation.de pouvoir être utilisées.

Dialogue de connexion initiale

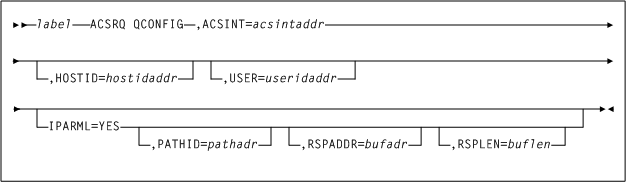

Au moment de la connexion, une demande QCONFIG doit être émise pour déterminer la taille des zones de données de réponse nécessaire pour les autres demandes. Par exemple :

Exemple 9-1 Dialogue de connexion initiale

TMS                                   VM CLIENT
                        |
ICUV CONNECT     <==============>     IUCV ACCEPT
                        |
ACSRQ QCONFIG           |
IUCV SEND        <==============>     IUCV RECEIVE
                        |             Format return data
                 <==============>     IUCV REPLY
Calculate sizes         |
Store in global area    |

Allocation de lecteur

Si le TMS est pleinement responsable de l'allocation des lecteurs, le système VM Client et le TapePlex facilitent ce processus en présentant une liste de lecteurs par ordre d'adéquation pour satisfaire les montages de volumes spécifiques et de volumes de travail.

La section suivante décrit l'interaction entre l'interface d'allocation du TMS et VM Client.

Interactions de l'allocation

La machine de service TMS reçoit une demande d'une machine virtuelle pour monter un volume et appelle la routine de l'interface d'allocation.

Si un chemin IUCV n'est pas établi vers la machine de service VM Client, le système de gestion des bandes tente d'en établir un. Si la tentative échoue, aucune aide d'allocation n'intervient ; un code retour indique cette condition et un indicateur peut être défini pour informer l'interface de message que le traitement du message pour l'opérateur ne peut avoir lieu car aucune allocation spéciale n'a été effectuée.

Dialogue d'allocation

1. L'interface d'allocation TMS envoie une demande, à l'aide d'un message IUCV, à la machine de service VM Client :

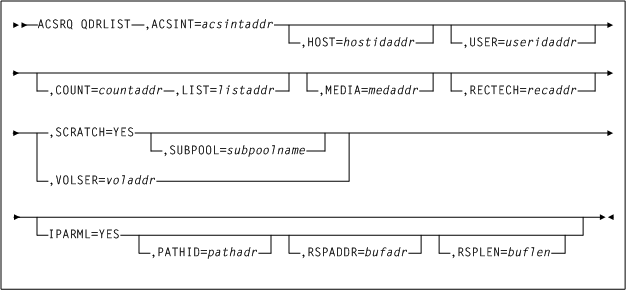

   ACSRQ QDRLIST,VOLSER=voladr


   Une demande alternative est :

   ACSRQ QDRLIST,VOLSER=voladr,COUNT=,LIST=


   La demande ci-dessus inclut les paramètres COUNT= et LIST=. Ces deux paramètres décrivent une liste des périphériques considérés comme éligibles par le TMS. Ces informations sont transmises à VM Client.

   TMS                                   VM CLIENT
                           |
   ACSRQ QCONFIG           |
   ICUV SEND        <==============>     IUCV RECEIVE
                           |             Format lists of
                           |             drives and status
   Select drive     <==============>     IUCV REPLY
                           |


2. L'interface d'allocation attend une réponse de l'IUCV.

3. Une routine VM Client collecte les données, formate la réponse et transmet une réponse de l'IUCV. La réponse de l'IUCV (REPLY) est mappée par la macro SLX.

4. Les fonctions de prise en charge IUCV du TMS notifient le processus d'allocation en attente qu'une réponse a été reçue.

5. La routine de l'interface d'allocation reformate la réponse dans une liste des préférences de lecteur (au format TMS), en comparant les lecteurs disponibles gérés par le TMS, et quitte l'interface.

6. Si une sélection de volume de travail est nécessaire, exécutez :

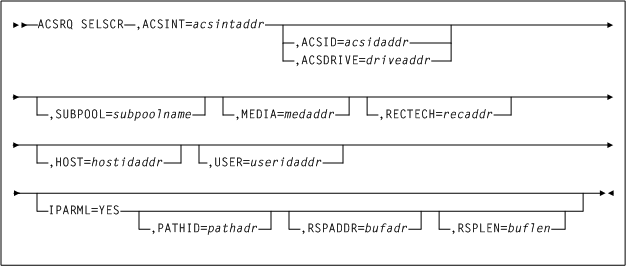

   ACSRQ SELSCR,DRIVE=drivadr


   Ceci renvoie un numéro de série (VOLSER) et marque le volume comme n'étant pas un volume de travail dans le jeu de données de contrôle ou indique qu'aucun volume de travail n'est disponible.

   TMS                                   VM CLIENT
                           |
   ACSRQ SELSCR            |
   ICUV SEND        <==============>     IUCV RECEIVE
                           |             Select VOLSER and
                           |             mark nonscratch
   Store VOLSER     <==============>     IUCV REPLY
                           |


Fin de l'interface d'allocation

Le contrôle est renvoyé au TMS quand la routine de l'interface d'allocation termine le traitement.

Traitement des messages de l'opérateur

Cette section décrit les interactions entre l'interface de message du TMS et VM Client. La section "Dialogue des messages de l'opérateur" décrit le traitement d'une demande MOUNT. D'autres demandes de point d'interface de message (par exemple, DISMOUNT, SCRATCH), suivent une séquence d'événements similaire et ne sont pas décrites de façon distincte. Le TMS peut supprimer ou modifier le message en fonction de l'achèvement du processus.

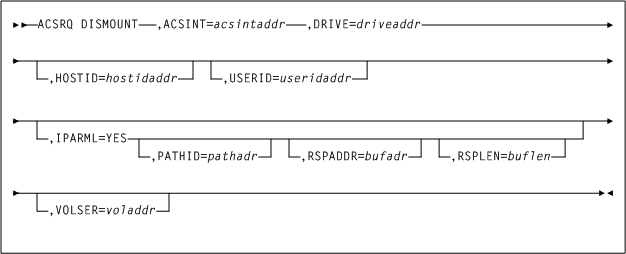

Une demande DISMOUNT est émise en réponse aux conditions détectées par le TMS qui nécessitent le démontage d'un volume (le volume monté n'est pas celui demandé, par exemple), ou dans les cas où le TMS démonte toujours les volumes après utilisation.

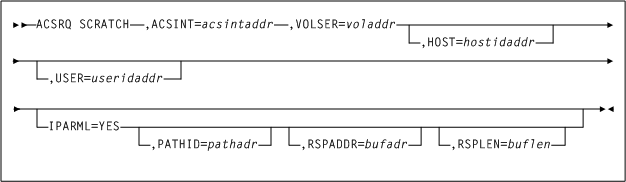

Une demande SCRATCH est émise par le TMS pour faire repasser des volumes au statut de volume de travail. Le jeu des données de contrôle du HSC sur le serveur est mis à jour pour refléter ces modifications.

Interaction des messages de l'opérateur

La machine de service TMS reçoit une demande d'une machine virtuelle pour monter un volume. La machine de service TMS doit avoir un chemin IUCV établi pour envoyer des commandes à VM Client. Un lecteur a déjà été sélectionné.

Dialogue des messages de l'opérateur

1. Le code de l'interface de message détermine que la demande concerne un lecteur.

2. L'interface de message peut envoyer une demande, à l'aide d'un message IUCV, à la machine de service VM Client pour obtenir les informations d'emplacement.

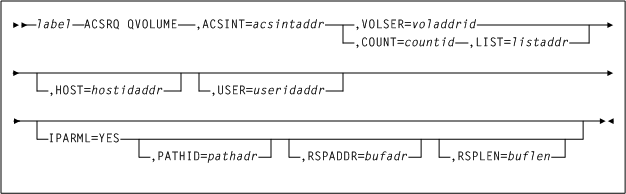

   ACSRQ QVOLUME,VOLSER=voladr


3. L'interface de message attend une IUCV REPLY.

4. Le système VM Client détermine le statut du volume, ajoute les données d'emplacement et émet une IUCV REPLY. Si les informations de statut de volume sont conservées à partir de la routine d'allocation, les quatre étapes précédentes peuvent être omises.

5. Si le volume est présent dans le TapePlex, l'interface de message opérateur envoie une demande, à l'aide d'un message IUCV, à la machine de service, en spécifiant le volume à monter et le lecteur à utiliser.

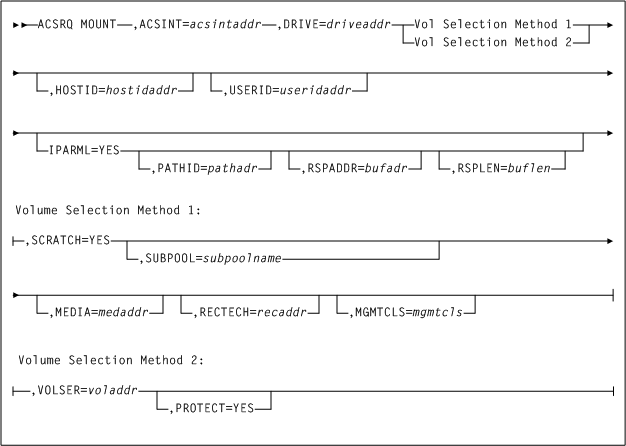

   ACSRQ MOUNT,VOLSER=volser,DRIVE=drivadr,PROTECT=


6. L'interface de message attend une IUCV REPLY.

7. La routine VM Client MOUNT demande au serveur de procéder au montage, formate une réponse de réussite/d'échec et transmet une réponse. La réponse de l'IUCV (IUCV REPLY) au message d'origine est mappée par la macro SLX.

   Remarque :

   Une demande MOUNT dirigée vers un lecteur de transport contenant un volume non chargé provoque un démontage de ce volume suivi par le montage demandé.

8. Les routines de prise en charge IUCV du TMS notifient l'interface de message en attente qu'une réponse a été reçue.

9. La routine de l'interface de message examine la réponse pour déterminer si le montage a été réussi, définit un code retour approprié et quitte l'interface.

Fin de l'interface de message opérateur

Le contrôle est rendu au système de gestion des bandes quand la routine de l'interface de message termine le traitement.

Démontage détecté par PROP

Quand un lecteur StorageTek attaché à une machine virtuelle est détaché, ou que la machine virtuelle est déconnectée, un DETACH message est transmis à l'opérateur du système VM. Si un lecteur est détaché alors qu'une bibliothèque ou un volume virtuel est monté, le TMS peut ne pas en être informé et ne pas transmettre un message DISMOUNT normal à la machine de service VM Client.

Pour gérer le démontage de façon correcte, une fonction VM PROP (PRogrammable OPerator) doit intercepter certains messages et les traiter en conséquence.

Remarque :

A l'instar de la machine TMS, la machine PROP doit être autorisée par la machine de service VM Client à émettre des commandes. La fonction appelée à l'aide de PROP RTABLE doit avoir le nom de la machine de service VM Client disponible.

SMCPROP EXEC, LOGTAPE SAMPLE et RTABLE SAMPLE sont fournis comme exemples. Ces commandes peuvent être utilisées comme telles ou modifiées pour s'adapter à votre environnement. Elles doivent être paramétrées pour s'exécuter comme dans la séquence suivante :

1. PROP détecte le message DETACH et appelle une routine (SMCPROP EXEC) pour vérifier si une bibliothèque ou un volume (virtuel) a précédemment été monté sur le lecteur (enregistré avec SMCPROP EXEC). Si tel est le cas, exécutez la commande suivante :

   CP SMSG vmclientuser DISMOUNT DRIVE cuu


2. SMCPROP EXEC transmet la commande à l'aide de l'interface CP SMSG à la machine de service VM Client.

3. VM Client reçoit la demande de démontage.

Scénario A - Démontage normal

Si le volume est dans le lecteur, le démontage est traité normalement et le processus est terminé. Par exemple :

Exemple 9-2 Scénario A de démontage détecté par PROP - Démontage normal

PROP                               |   VM CLIENT
                                   |
Receive msg:                       |
  .SLS#124I MOUNT OF vvvvv1 ON     |
       DRIVE cuu - COMPLETE        |
Save volume and transport address  |
                                   |
Receive msg:                       |
   TAPE cuu DETACHED ...           |
                                   |
Use drive address to get saved     |
   volume.                         |
                                   |
If a volume was previously saved   |
for the transport, issue dismount: |
CP SMSG smcuser DISMOUNT DRIVE cuu ====> Receive dismount request
                                   |
                                   |   Process dismount
                                   |   DISMOUNT OF vvvvv1 FROM
                                   |   DRIVE cuu COMPLETE
                                   |

Scénario B - Démontage traité automatiquement

Si le lecteur a déjà été réalloué et qu'une demande de montage est émise, VM Client recherche le volume précédent sur le lecteur et lance automatiquement le traitement de démontage pour ce volume. A la fin de ce démontage automatique, le nouveau volume est monté. Par exemple :

Exemple 9-3 Scénario B de démontage détecté par PROP - Démontage traité automatiquement

PROP                               |   VM CLIENT
Receive msg:                       |
  .SLS#124I MOUNT OF vvvvv1 ON     |
            DRIVE cuu - COMPLETE   |
                                   |
Save volume and transport address  |
Receive msg:                       |
  TAPE cuu DETACHED ...            |
                                   |   Receive mount for vvvvv2
                                   |   from TMS
Use transport address to get       |
  save volume.                     |
                                   |   Issue msg:
                                   |     .SLS##81I VOLUME vvvvv1
                                   |               FOUND MOUNTED
                                   |               ON DRIVE cuu
                                   |   ATTEMPTING DISMOUNT.
                                   |
                                   |   Process automatic dismount
                                   |   of vvvvvv1
                                   |
                                   |   Process mount of vvvvv2|
Issue dismount:                    |
CP SMSG smcuser DISMOUNT DRIVE cuu ======> Receive dismount for vvvvv1
                                   |     from PROP|
Receive msg:                       |
   .SLS0124I MOUNT OF vvvvv2 ON    |
             DRIVE cuu - COMPLETE  |
                                   |
Save volume and transport address. |
                                   |

Macro ACSRQ

L'interface du système de gestion des bandes utilise une macro ACSRQ pour préparer un IUCV contenant une demande pour VM Client. Une fois que la macro ACSRQ renvoie un contrôle à son appelant, la routine TMS doit émettre un IUCV SEND.

Demandes ACSRQ

Les types de demandes utilisés pour l'interaction avec la bibliothèque incluent :

• les informations de requête,

• les paramètres d'environnement définis,

• le traitement des volumes.

Appelez toutes les demandes VM Client au moyen de l'instruction de la macro ACSRQ. En général, spécifiez le nom de la fonction à exécuter, l'adresse de la zone de données à envoyer (ACSINT) ainsi que les autres paramètres de mot-clé requis.

La macro ACSRQ crée le bloc d'interface de l'ACS (ACSINT) et, en option, crée un IPARML pour un IUCV SEND. Une instruction IUCV référençant l'IPARML qui a été créé doit être codée après la macro ACSRQ. La réception de la ACSINT appelle la routine appropriée dans VM Client et renvoie les informations à l'expéditeur en utilisant une IUCV REPLY.

Les restrictions IUCV documentées dans les publications IBM, VM/SP System Facilities for Programming et VM/XA CP Programming Services, s'appliquent. En raison des tailles de zone de données, PRMMSG n'est pas pris en charge. BUFLIST et ANSLIST ne sont pas pris en charge.

TMS                                   VM CLIENT
                        |
ASRQ xxxxxxx            |
ICUV SEND        <==============>     IUCV RECEIVE
WAIT                    |             Process Request
                 <==============>     IUCV REPLY
(External Interrupt)    |
Check return code       |
Process reply           |

Voir Mappage de la macro SLX pour le mappage de la zone de réponse.

Syntaxe de la macro ACSRQ

Voici la syntaxe de la macro ASRQ :

Figure 9-1 Syntaxe de la macro ACSRQ

Function correspond à l'une des valeurs suivantes :

• DISMOUNT

• EJECT

• MOUNT

• MOVE

• QCAP

• QCONFIG

• QDRIVES

• QDRLIST

• QSCRATCH

• QVOLUME

• QVOLUSE

• SCRATCH

• SELSCR

Parameter correspond à l'une des valeurs suivantes :

• ,ACCT1=acct1addr

• ,ACCT2=acct2taddr

• ,CAP=capidaddr

• ,COL=coladdr

• ,COUNT=countaddr

• ,DRIVE=driveaddr

• ,HOSTID=hostidaddr

• ,IPARML=YES

• ,LIST=listaddr

• ,LSM=lsmidaddr

• ,MEDIA=medaddr

• ,MGMTCLS=mgmtcls

• ,NOTIFY=INSDEL/NOINSDEL

• ,PAN=paneladdr

• ,PATHID=pathadr

• ,PROTECT=YES

• ,RECTECH=recaddr

• ,ROW=rowaddr

• ,RSPADDR=bufadr

• ,RSPLEN=buflen

• ,SCRATCH=YES

• ,SUBPOOL=subpooladdr

• ,TEXT=textaddr

• ,TOLSM=lsmidaddr

• ,TOPAN=paneladdr

• ,USER=useridaddr

• ,VOLSER=voladdr

L'interface de gestion des bandes (TMI), qui permet aux utilisateurs de demander des informations de requête, le déplacement de volume et des services de contrôle des volumes de travail à partir de VM Client, inclut des demandes permettant de spécifier un média et une technique d'enregistrement.

Les demandes pouvant utiliser des informations de média et de technique d'enregistrement incluent :

• MOUNT

• QDRLIST

• QSCRATCH

• SELSCR

Ces demandes sont décrites dans les pages suivantes.

La TMI détermine les valeurs de média et de technique d'enregistrement pour une demande en utilisant les paramètres MEDia et RECtech directement.

Remarque :

Si DSECT=YES est spécifié, aucun autre paramètre ou fonction n'est valide. Un ACSINT DSECT est créé.

DISMOUNT

La demande DISMOUNT entraîne le retrait d'une cartouche d'un lecteur spécifique. Une cartouche de bibliothèque est déplacée vers une cellule LSM (sélectionnée par le HSC) et devient disponibles pour des demandes futures. Un volume virtuel reste résidant dans le VTSS et utilise les définitions MGMTCLAS pour déterminer les stratégies de migration, de réplication et de résidence en mémoire tampon.

Considérations

Le succès d'une demande DISMOUNT dépend de la réception ou non par un volume d'un REWIND/UNLOAD CCW. Si le lecteur n'a pas encore reçu un REWIND/UNLOAD CCW, la demande DISMOUNT est abandonnée.

Une demande DISMOUNT peut annuler une précédente demande MOUNT pour un même lecteur.

Syntaxe

La figure suivante présente la syntaxe de la demande ACSRQ DISMOUNT :

Figure 9-2 Syntaxe de la demande ACSRQ DISMOUNT

Paramètres

ACINT=acsintaddr

spécifie l'adresse de la zone de données envoyée à la machine de service VM Client. Ce paramètre est obligatoire.

acsintaddr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données. ACSRQ référence ACSINT à cette adresse lors du remplissage des données.

DRIVE=driveaddr

spécifie le lecteur à partir duquel un volume doit être démonté. Ce paramètre est obligatoire.

driveaddr est l'adresse de la spécification du lecteur sur 2 octets (ccua). Spécifiez une adresse de données de type RX ou le numéro du registre contenant l'adresse des données.

HOSTID=hostidaddr

en option, spécifie l'adresse d'un ID hôte, composée de huit caractères, justifiée à gauche et complétée par des espaces. Si ce paramètre n'est pas spécifié, l'ID hôte exécutant la demande est utilisé.

hostidaddr est une adresse d'ID hôte de type RX ou le registre (2) - (12) contenant l'adresse de l'ID hôte.

IPARML=YES

en option, spécifie que le demandeur a établi l'adressage pour un IUCV IPARML, et que le paramètre IPARML est initialisé.

PATHID=pathadr

en option, spécifie l'adresse d'un ID chemin IUCV sur 2 octets de la machine de service de la bibliothèque.

pathadr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données. Ces données sont utilisées dans l'instruction IUCV SEND PATHID.

PATHID est valide uniquement si IPARML=YES est spécifié. Si PATHID n'est pas spécifié, la valeur IUCV SEND suivante doit le spécifier.

RSPADDR=bufadr

en option, spécifie l'adresse du tampon de réponse IUCV.

bufadr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données. Ces données sont utilisées dans l'instruction IUCV SEND ANSBUF.

RSPADDR est valide uniquement si IPARML=YES est spécifié. Si RSPADDR n'est pas spécifié, la valeur IUCV SEND suivante doit le spécifier.

RSPLEN=buflen

en option, spécifie l'adresse de la longueur du tampon de réponse IUCV.

buflen est une adresse de type RX du champ sur 2 octets ou le numéro du registre contenant l'adresse des données. Ces données sont utilisées dans l'instruction IUCV SEND ANSLEN.

RSPLEN est valide uniquement si IPARML=YES est spécifié. Si RSPLEN n'est pas spécifié, la valeur IUCV SEND suivante doit le spécifier. La longueur de la réponse doit correspondre au moins à la valeur renvoyée dans SLXZDISM par QCONFIG.

USER=useridaddr

en option, spécifie un ID utilisateur sur 8 octets associé à un ID console pour la demande.

useridaddr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données.

Si USER n'est pas spécifié, l'ID utilisateur exécutant la demande est utilisé.

VOLSER=voladdr

en option, spécifie le numéro de série (VOLSER) du volume à démonter.

voladdr est l'adresse d'une étiquette de volume composée de 6 caractères, soit une adresse de données de type RX ou le numéro du registre contenant l'adresse des données.

Une erreur se produit si le volume monté a un VOLSER différent.

Réponse à la demande

La réponse à une demande DISMOUNT est générée quand tous les déplacements de cartouche associés à la demande sont terminés. La réponse à la demande contient un en-tête de réponse et un élément de texte de message. Le code motif dans l'en-tête de la réponse (SLXSRC) est un numéro de message binaire indiquant quel message HSC a été émis à l'aboutissement de la demande DISMOUNT. L'élément de texte du message contient le texte complet du message spécifié par le code motif.

Voir Mappage de la macro SLX pour plus d'informations sur la macro SLX.

EJECT

La demande EJECT initie le retrait d'une ou de plusieurs (jusqu'à 500) cartouches de la bibliothèque. Les cartouches sont retirées des cellules LSM vers le CAP ayant la préférence la plus élevée ou un CAP spécifié dans la demande, afin de pouvoir être extraites par un opérateur.

Considérations

Une demande d'éjection d'un volume virtuel, ou d'un volume non défini dans le jeu de données de contrôle est considérée comme non valide.

Selon le nombre de volumes indiqué dans la demande, la longueur de la réponse peut considérablement varier. Plusieurs valeurs disponibles dans la réponse d'une demande QCONFIG peuvent être utilisées pour déterminer la longueur du tampon de réponse appropriée pour une demande EJECT donnée. Ces valeurs incluent :

• SLXZEJC1 contient la longueur d'une réponse EJECT pour un seul volume. Utilisez cette valeur pour la longueur de la réponse du tampon quand une demande EJECT spécifie VOLSER= ou COUNT=1.

• SLXXVOLL contient la longueur d'un seul élément d'information de volume et SLXXMSGL contient la longueur d'un seul élément de texte de message. Quand une demande EJECT spécifie COUNT=n, la longueur du tampon de la réponse est calculée à l'aide de la formule (((n-1)*(SLXXVOLL+SLXXMSGL))+SLXZEJC1).

• SLXZEJCT contient la longueur d'une réponse EJECT quand le nombre maximum de numéros de série de volume (500) est indiqué dans la liste de la demande. Utilisez cette valeur pour la longueur du tampon de la réponse quand la formule ci-dessus ne peut pas être utilisée et quand le demandeur ne peut pas se permettre de valider un volume de stockage important (environ 78 Ko) pour la demande.

Syntaxe

La figure suivante présente la syntaxe de la demande ACSRQ EJECT :

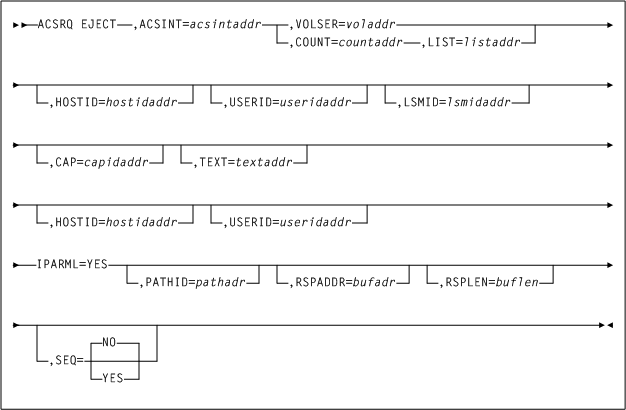

Figure 9-3 Syntaxe de la demande ACSRQ EJECT

Paramètres

ACSINT=acsintaddr

spécifie l'adresse de la zone de données envoyée à la machine de service VM Client. Ce paramètre est obligatoire.

acsintaddr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données. ACSRQ référence ACSINT à cette adresse lors du remplissage des données.

CAP=capidaddr

en option, spécifie l'adresse du CAP utilisé pour satisfaire la demande.

capidaddr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données.

Le format est AALLCC00, où AA est le numéro de l'ACS (00-99, décimal), LL le numéro du LSM (00-99, décimal) et CC est le numéro du CAP (décimal). Ces identifiants sont toujours suivis de 00.

COUNT=countaddr

en option, spécifie l'adresse d'un champ sur 2 octets contenant le nombre des numéros de série (VOLSER) dans la liste désignée par le paramètre LIST.

countaddr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données.

Le paramètre COUNT est requis avec le paramètre LIST mais s'exclut mutuellement avec le paramètre VOLSER.

HOSTID=hostidaddr

en option, spécifie l'adresse d'un ID hôte, composée de huit caractères, justifiée à gauche et complétée par des espaces. Si ce paramètre n'est pas spécifié, l'ID hôte exécutant la demande est utilisé.

hostidaddr est une adresse d'ID hôte de type RX ou le registre (2) - (12) contenant l'adresse de l'ID hôte.

IPARML=YES

en option, spécifie que le demandeur a établi l'adressage pour un IUCV IPARML, et que le paramètre IPARML est initialisé.

LIST=listaddr

en option, spécifie l'adresse de la liste des éléments.

listaddr est une adresse de données de type RX ou le numéro d'un registre contenant l'adresse des données. Chaque élément de cette liste est un numéro de série sur 6 octets.

Une forme spéciale de ce paramètre, LIST=* indique à ACSRQ que la liste est déjà ajoutée à la zone de données ACSINT et n'a pas besoin d'être déplacée.

Le paramètre LIST est requis avec le paramètre COUNT mais s'exclut mutuellement avec le paramètre VOLSER.

LSMID=lsmidaddr

en option, spécifie l'adresse du LSMid à partir duquel les volumes sont éjectés. Si le CAP n'est pas disponible dans le LSM spécifié, la demande échoue. Si l'utilisateur ne spécifie pas le LSM, le HSC sélectionne un seul CAPid dans l'ACS du premier volume de la liste. Le format d'un LSMid est AALL, où AA est le numéro (décimal) de l'ACS et LL est le numéro (décimal) du LSM. Par exemple, 0102 représente l'ACS 01, le LSM 02.

lsmidaddr est une adresse de données de type RX ou le numéro du registre contenant l'adresse du LSMid.

PATHID=pathadr

en option, spécifie l'adresse d'un ID chemin IUCV sur 2 octets de la machine de service de la bibliothèque.

pathadr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données. Ces données sont utilisées dans l'instruction IUCV SEND PATHID.

PATHID est valide uniquement si IPARML=YES est spécifié. Si PATHID n'est pas spécifié, la valeur IUCV SEND suivante doit le spécifier.

RSPADDR=bufadr

en option, spécifie l'adresse du tampon de réponse IUCV.

bufadr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données. Ces données sont utilisées dans l'instruction IUCV SEND ANSBUF.

RSPADDR est valide uniquement si IPARML=YES est spécifié. Si RSPADDR n'est pas spécifié, la valeur IUCV SEND suivante doit le spécifier.

RSPLEN=buflen

en option, spécifie l'adresse de la longueur du tampon de réponse IUCV.

buflen est une adresse de type RX du champ sur 2 octets ou le numéro du registre contenant l'adresse des données. Ces données sont utilisées dans l'instruction IUCV SEND ANSLEN.

RSPLEN est valide uniquement si IPARML=YES est spécifié. Si RSPLEN n'est pas spécifié, la valeur IUCV SEND suivante doit le spécifier. La longueur de la réponse doit correspondre au moins à la valeur renvoyée dans SLXZDISM par QCONFIG.

SEQ=NO|YES

en option, spécifie si le traitement d'éjection de CAP remplit les cellules de CAP séquentiellement ou selon la distance de l'emplacement initial.

• NO spécifie que le processus EJECT classe les volumes demandés par emplacement initial. EJECT remplit le CAP ou le magasin (pour la SL8500) en fonction de la distance de l'emplacement initial du volume par rapport au CAP ; autrement dit, les volumes les plus proches du CAP sont éjectés en premier.

• YES spécifie que le processus EJECT place les cartouches dans le CAP en commençant par la cellule de CAP disponible ayant la priorité la plus élevée et en continuant dans l'ordre séquentiel.

Remarque :

Le paramètre SEQ s'applique à tous les types de LSM mais est principalement utilisé pour l'environnement SL8500. Si un ordre séquentiel est souhaité pour d'autres types de LSM, vous devez coder SEQ=YES.

TEXT=textaddr

en option, spécifie une chaîne de texte de 32 caractères à associer à la demande.

textaddr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données.

USERID=userisaddr

en option, spécifie un ID utilisateur sur 8 octets associé à un ID console pour la demande.

useridaddr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données.

Si USER n'est pas spécifié, l'ID utilisateur exécutant la demande est utilisé.

VOLSER=voladdr

en option, spécifie l'adresse d'une étiquette de volume de 6 caractères.

voladdr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données.

Le paramètre VOLSER et les paramètre LIST et COUNT s'excluent mutuellement. Spécifiez soit VOLSER, soit LIST et COUNT.

Réponse à la demande

La réponse à une demande EJECT se compose d'un en-tête de réponse et d'un élément d'information de volume et d'un élément de texte de message pour chaque numéro de série de volume spécifié dans la demande. Les éléments d'information de volume et les éléments de texte de message apparaissent dans le même ordre que les numéros de série de volume dans la demande.

Voir Mappage de la macro SLX pour plus d'informations sur la macro SLX.

MOUNT

La demande MOUNT entraîne le montage d'un volume dans un lecteur spécifique.

Considérations

Un démontage automatique aura lieu si une demande MOUNT est dirigée sur un lecteur qui contient une cartouche non chargée.

Syntaxe

La figure suivante présente la syntaxe de la demande ACSRQ MOUNT :

Figure 9-4 Syntaxe de la demande ACSRQ MOUNT

Paramètres

La demande ACSRQ MOUNT inclut les paramètres suivants :

ACSINT=acsintaddr

spécifie l'adresse de la zone de données envoyée à la machine de service VM Client. Ce paramètre est obligatoire.

acsintaddr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données. ACSRQ référence ACSINT à cette adresse lors du remplissage des données.

DRIVE=driveaddr

spécifie le lecteur sur lequel le volume doit être monté ; l'adresse de la spécification du lecteur sur 2 octets (ccua). Ce paramètre est obligatoire.

driveaddr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données.

HOSTID=hostidaddr

en option, spécifie l'adresse d'un ID hôte, composée de huit caractères, justifiée à gauche et complétée par des espaces. Si ce paramètre n'est pas spécifié, l'ID hôte exécutant la demande est utilisé.

hostidaddr est une adresse d'ID hôte de type RX ou le registre (2) - (12) contenant l'adresse de l'ID hôte.

MEDIA=medaddr

en option, spécifie l'adresse d'un champ de caractères sur 8 octets contenant le type de média de la cartouche à monter.

Si le média n'est pas spécifié, la cartouche de travail compatible suivante est montée, quel que soit le type de média.

medaddr est une adresse de données de type RX ou le registre (2) - (12) contenant l'adresse des données.

MGMTCLAS=mgmtclas

en option, spécifie l'adresse d'un champ de huit caractères contenant la classe de gestion, justifiée à gauche et complétée par des espaces.

mgmtclas est une adresse de données de type RX ou le registre (2) - (12) contenant l'adresse des données.

Si MGMTCLS n'est pas spécifié mais que SUBPOOL l'est, le paramètre MGMTCLS peut être défini en fonction de la commande VM Client POOLmap.

IPARM=YES

en option, spécifie que le demandeur a établi l'adressage pour un IUCV IPARML, et que le paramètre IPARML est initialisé.

PATHID=pathadr

en option, spécifie l'adresse d'un ID chemin IUCV sur 2 octets de la machine de service de la bibliothèque.

pathadr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données. Ces données sont utilisées dans l'instruction IUCV SEND PATHID.

PATHID est valide uniquement si IPARML=YES est spécifié. Si PATHID n'est pas spécifié, la valeur IUCV SEND suivante doit le spécifier.

PROTECT=YES

en option, spécifie que le volume doit être protégé en écriture. Si PROTECT=YES n'est pas spécifié, la position physique de la molette détermine si le volume est protégé en écriture.

PROTECT=YES est valide uniquement avec VOLSER.

RSPADDR=bufadr

en option, spécifie l'adresse du tampon de réponse IUCV.

bufadr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données. Ces données sont utilisées dans l'instruction IUCV SEND ANSBUF.

RSPADDR est valide uniquement si IPARML=YES est spécifié. Si RSPADDR n'est pas spécifié, la valeur IUCV SEND suivante doit le spécifier.

RSPLEN=buflen

en option, spécifie l'adresse de la longueur du tampon de réponse IUCV.

buflen est une adresse de type RX du champ sur 2 octets ou le numéro du registre contenant l'adresse des données. Ces données sont utilisées dans l'instruction IUCV SEND ANSLEN.

RSPLEN est valide uniquement si IPARML=YES est spécifié. Si RSPLEN n'est pas spécifié, la valeur IUCV SEND suivante doit le spécifier. La longueur de la réponse doit correspondre au moins à la valeur renvoyée dans SLXZDISM par QCONFIG.

SCRATCH=YES

en option, spécifie que la demande concerne un volume (de travail) non spécifique. Un numéro de série de volume de travail est sélectionné à ce moment et monté sur le transport spécifié.

Soit SCRATCH=YES, soit VOLSER doit être spécifié.

SUBPOOL=subpoolname

en option, spécifie l'adresse d'un champ de 13 caractères contenant le nom du sous-pool de volumes de travail.

subpoolname est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données. Le paramètre SCRPOOL (index de sous-pool) n'est plus pris en charge ; vous devez utiliser le paramètre SUBPOOL pour sélectionner un pool de volumes de travail.

SUBPOOL est valide uniquement si SCRATCH=YES est spécifié. Si SUBPOOL est spécifié mais que MGMTCLS ne l'est pas, le paramètre MGMTCLS peut être défini en fonction de la commande VM Client POOLmap.

USER=useridaddr

en option, spécifie un ID utilisateur sur 8 octets associé à un ID console pour la demande.

useridaddr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données.

Si USER n'est pas spécifié, l'ID utilisateur exécutant la demande est utilisé.

VOLSER=voladdr

en option, spécifie l'adresse d'une étiquette de volume de 6 caractères.

voladdr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données.

Soit VOLSER, soit SCRATCH=YES doit être spécifié. Ce paramètre spécifie le numéro de série du volume à monter. Soit VOLSER, soit SCRATCH=YES doit être spécifié.

Réponse à la demande

La réponse à une demande MOUNT est générée quand tous les déplacements de cartouche associés à la demande sont terminés. La réponse contient un en-tête de réponse, un élément de texte de message et, si la demande spécifiait SCRATCH=YES, un élément d'information de volume. Le code motif dans l'en-tête de la réponse (SLXSRC) est un numéro de message binaire indiquant quel message HSC a été émis à l'aboutissement de la demande MOUNT. L'élément de texte du message contient le texte complet du message spécifié par le code motif. L'élément d'information de volume est présent si la demande spécifiait SCRATCH=YES et décrit le volume de travail qui a été monté.

MOVE

La demande MOVE entraîne le déplacement d'un volume vers un emplacement spécifique dans l'ACS.

Considérations

La fonction MOVE permet le déplacement d'un seul volume vers un autre emplacement au sein d'un ACS. La destination des volumes déplacés peut être le même LSM ou un autre LSM.

Les fonctions MOVE assurent le déplacement des volumes et un meilleur contrôle de gestion des bandes.

Une demande de déplacement d'un volume virtuel, ou d'un volume non défini dans le jeu de données de contrôle est considérée comme non valide.

Syntaxe

La figure suivante présente la syntaxe de la demande ACSRQ MOVE :

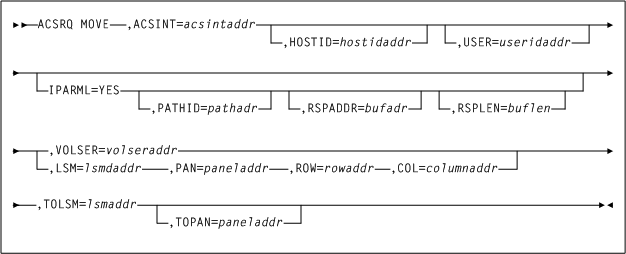

Figure 9-5 Syntaxe de la demande ACSRQ MOVE

Paramètres

La demande ACSRQ MOVE inclut les paramètres suivants :

ACSINT=acsintaddr

spécifie l'adresse de la zone de données envoyée à la machine de service VM Client. Ce paramètre est obligatoire.

acsintaddr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données. ACSRQ référence ACSINT à cette adresse lors du remplissage des données.

HOSTID=hostidaddr

en option, spécifie l'adresse d'un ID hôte, composée de huit caractères, justifiée à gauche et complétée par des espaces. Si ce paramètre n'est pas spécifié, l'ID hôte exécutant la demande est utilisé.

hostidaddr est une adresse d'ID hôte de type RX ou le registre (2) - (12) contenant l'adresse de l'ID hôte.

USER=useridaddr

en option, spécifie un ID utilisateur sur 8 octets associé à un ID console pour la demande.

useridaddr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données.

Si USER n'est pas spécifié, l'ID utilisateur exécutant la demande est utilisé.

IPARML=YES

en option, spécifie que le demandeur a établi l'adressage pour un IUCV IPARML et que le paramètre IPARML est initialisé.

PATHID=pathadr

en option, spécifie l'adresse d'un ID chemin IUCV sur 2 octets de la machine de service de la bibliothèque.

pathadr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données. Ces données sont utilisées dans l'instruction IUCV SEND PATHID.

PATHID est valide uniquement si IPARML=YES est spécifié. Si PATHID n'est pas spécifié, la valeur IUCV SEND suivante doit le spécifier.

RSPADDR=bufadr

en option, spécifie l'adresse du tampon de réponse IUCV.

bufadr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données. Ces données sont utilisées dans l'instruction IUCV SEND ANSBUF.

RSPADDR est valide uniquement si IPARML=YES est spécifié. Si RSPADDR n'est pas spécifié, la valeur IUCV SEND suivante doit le spécifier.

RSPLEN=buflen

en option, spécifie l'adresse de la longueur du tampon de réponse IUCV.

buflen est une adresse de type RX du champ sur 2 octets ou le numéro du registre contenant l'adresse des données. Ces données sont utilisées dans l'instruction IUCV SEND ANSLEN.

RSPLEN est valide uniquement si IPARML=YES est spécifié. Si RSPLEN n'est pas spécifié, la valeur IUCV SEND suivante doit le spécifier. La longueur de la réponse doit correspondre au moins à la valeur renvoyée dans SLXZDISM par QCONFIG.

VOLSER=volseraddr

en option, spécifie l'adresse d'une étiquette de volume de 6 caractères.

voladdr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données.

Soit VOLSER, soit SCRATCH=YES doit être spécifié. Ce paramètre spécifie le numéro de série du volume à monter. Soit VOLSER, soit SCRATCH=YES doit être spécifié.

LSM=lsmaddr

en option, indique l'adresse d'un LSMid. Le format d'un LSMid est AALL, où AA est le numéro de l'ACS (décimal) et LL est le numéro du LSM (décimal). Par exemple, 0110 représente l'ACS 01, le LSM 10.

lsmaddr est une adresse de type RX du LSMid ou le registre (2) - (12) contenant l'adresse du LSMid.

Les paramètres COL, PAN et ROW doivent accompagner le paramètre LSM. Ce paramètre est requis si le paramètre VOL n'est pas spécifié.

PAN=paneladdr

en option, spécifie l'adresse d'un numéro de panneau. Le format du numéro de panneau est pp, où pp est un nombre décimal.

paneladdr est une adresse RX du panneau ou le registre (2-12) contenant l'adresse du numéro de panneau.

Le paramètre PAN est requis si le paramètre LSM est spécifié.

ROW=rowaddr

en option, spécifie l'adresse d'un numéro de ligne. Le format du numéro de ligne est rr, où rr est un nombre décimal.

rowaddr est une adresse RX de la ligne ou le registre (2-12) contenant l'adresse du numéro de ligne.

Le paramètre ROW est requis si le paramètre LSM est spécifié.

COL=columnaddr

en option, spécifie l'adresse d'un numéro de colonne. Le format du numéro de colonne est cc, où cc est un nombre décimal.

coladdr est une adresse RX de la colonne ou le registre (2-12) contenant l'adresse du numéro de colonne.

Le paramètre COL est requis si le paramètre LSM est spécifié.

TOLSM=lsmaddr

spécifie l'adresse du LSMid où le volume est déplacé. Le LSMid se compose de deux octets hexadécimaux au format AALL, où AA est le numéro de l'ACS (00-FF hexadécimal) et LL est le numéro du LSM (LL est 00-17 hexadécimal). Ce paramètre est obligatoire.

lsmaddr est une adresse de type RX du LSMid ou le registre (2) - (12) contenant l'adresse du LSMid.

TOPAN=paneladdr

en option, spécifie l'adresse d'un numéro de panneau. Ce paramètre est obligatoire.

paneladdr est une adresse RX du panneau ou le registre (2-12) contenant l'adresse du numéro de panneau.

Réponse à la demande

La réponse à une demande MOVE est générée quand tous les déplacements de cartouche associés à la demande sont terminés. La réponse contient un en-tête de réponse, un élément de texte de message et, si la demande a abouti, un élément d'information de volume. Le code motif dans l'en-tête de la réponse (SLXSRC) est un numéro de message binaire indiquant quel message HSC a été émis à l'aboutissement de la demande MOVE. L'élément de texte du message contient le texte complet du message spécifié par le code motif.

Voir Mappage de la macro SLX pour plus d'informations sur la macro SLX.

QCAP

Cette demande vous permet d'interroger la capacité et le statut d'un CAP.

Considérations

Si les paramètres ACSID, LSM, CAP ou LIST et COUNT ne sont pas spécifiés, les données renvoyées concernent tous les CAP.

Syntaxe

La figure suivante présente la syntaxe de la demande ACSRQ QCAP :

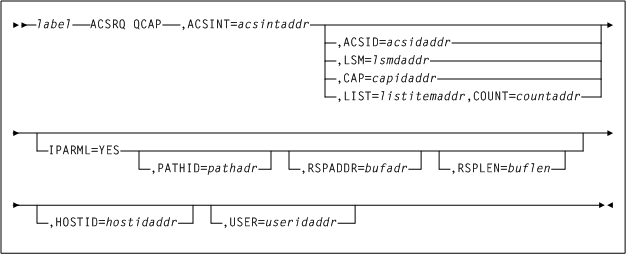

Figure 9-6 Syntaxe de la demande ACSRQ QCAP

Paramètres

La demande ACSRQ QCAP inclut les paramètres suivants :

ACSID=acsidaddr

spécifie l'adresse de la zone de données envoyée à la machine de service VM Client. Ce paramètre est obligatoire.

acsintaddr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données. ACSRQ référence ACSINT à cette adresse lors du remplissage des données.

ACSINT=acsintaddr

spécifie l'adresse de la zone de données envoyée à la machine de service VM Client. Ce paramètre est obligatoire.

acsintaddr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données. ACSRQ référence ACSINT à cette adresse lors du remplissage des données.

CAP=capidaddr

en option, spécifie l'adresse du CAP utilisé pour satisfaire la demande.

capidaddr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données.

Le format de capidaddr est AALLCC00, où AA est le numéro (décimal) de l'ACS, LL le numéro (décimal) du LSM et CC est le numéro du CAP. Ces identifiants sont toujours suivis de 00.

Si CAP est spécifié, les informations sur le CAP indiqué sont renvoyées.

COUNT=countaddr

en option, spécifie l'adresse d'un champ sur 2 octets contenant le nombre des CAPID dans la liste désignée par le paramètre LIST.

countaddr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données.

Le paramètre COUNT est requis avec le paramètre LIST.

HOSTID=hostidaddr

en option, spécifie l'adresse d'un ID hôte, composée de huit caractères, justifiée à gauche et complétée par des espaces. Si ce paramètre n'est pas spécifié, l'ID hôte exécutant la demande est utilisé.

hostidaddr est une adresse d'ID hôte de type RX ou le registre (2) - (12) contenant l'adresse de l'ID hôte.

IPARML=YES

en option, spécifie que le demandeur a établi l'adressage pour un IUCV IPARML et que le paramètre IPARML est initialisé.

LIST=listitemaddr

en option, spécifie l'adresse de la liste des CAP à interroger.

listitemaddr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données.

Si LIST est spécifié, les informations sur tous les CAP de la liste sont renvoyées.

LSM=lsmidaddr

en option, indique l'adresse d'un LSMid. Le format d'un LSMid est AALL, où AA est le numéro de l'ACS (00-FF hexadécimal) et LL est le numéro du LSM (LL est 00-17 hexadécimal). Par exemple, 0102 représente l'ACS 01, le LSM 02. Toutes les valeurs sont au format hexadécimal.

lsmidaddr est une adresse de type RX du LSMid ou le registre (2) - (12) contenant l'adresse du LSMid.

Si LSM est spécifié, les données renvoyées concernent le LSM spécifique. Si les paramètres ACSID, LSM, CAP ou LIST et COUNT ne sont pas spécifiés, les données renvoyées concernent tous les CAP.

PATHID=pathidaddr

en option, spécifie l'adresse d'un ID chemin IUCV sur 2 octets de la machine de service de la bibliothèque.

pathadr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données. Ces données sont utilisées dans l'instruction IUCV SEND PATHID.

PATHID est valide uniquement si IPARML=YES est spécifié. Si PATHID n'est pas spécifié, la valeur IUCV SEND suivante doit le spécifier.

RSPADDR=bufadr

en option, spécifie l'adresse du tampon de réponse IUCV.

bufadr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données. Ces données sont utilisées dans l'instruction IUCV SEND ANSBUF.

RSPADDR est valide uniquement si IPARML=YES est spécifié. Si RSPADDR n'est pas spécifié, la valeur IUCV SEND suivante doit le spécifier.

RSPLEN=buflen

en option, spécifie l'adresse de la longueur du tampon de réponse IUCV.

buflen est une adresse de type RX du champ sur 2 octets ou le numéro du registre contenant l'adresse des données. Ces données sont utilisées dans l'instruction IUCV SEND ANSLEN.

RSPLEN est valide uniquement si IPARML=YES est spécifié. Si RSPLEN n'est pas spécifié, la valeur IUCV SEND suivante doit le spécifier. La longueur de la réponse doit correspondre au moins à la valeur renvoyée dans SLXZDISM par QCONFIG.

USER=useridaddr

en option, spécifie un ID utilisateur sur 8 octets associé à un ID console pour la demande.

useridaddr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données.

Si USER n'est pas spécifié, l'ID utilisateur exécutant la demande est utilisé.

Réponse à la demande

La réponse à la demande QCAP contient un en-tête de réponse et un élément d'information de CAP contenant des informations sur chaque CAP demandé.

Voir Mappage de la macro SLX pour plus d'informations sur la macro SLX.

QCONFIG

La demande QCONFIG vous permet d'obtenir des informations récapitulatives sur la configuration du TapePlex ainsi que les longueurs de tampon de réponse recommandées pour les autres demandes de l'interface TMS.

Considérations

La demande QCONFIG doit être la première demande émise après qu'une connexion IUCV a été établie car sa réponse contient la longueur du tampon de réponse recommandée (longueur de la réponse) pour chaque type de demande de l'interface TMS.

La longueur de la réponse QCONFIG peut varier d'une version à l'autre. Un TMS doit utiliser la technique suivante pour obtenir la longueur du tampon de réponse recommandée pour une demande QCONFIG :

1. Emettre une demande QCONFIG avec la longueur du tampon de réponse de 16 décimales. La réponse à cette demande se compose d'un en-tête de réponse tronqué à 16 octets. Le code retour dans l'en-tête est 4, qui indique que le tampon de la réponse était trop petit pour contenir l'intégralité de la réponse. Le mot à la décimale de décalage 12, SLXCRLN, contient la longueur du tampon de réponse recommandée pour une demande QCONFIG.

2. Réémettre la demande QCONFIG à l'aide de la longueur du tampon de réponse recommandée.

Syntaxe

La figure suivante présente la syntaxe de la demande ACSRQ QCONFIG :

Figure 9-7 Syntaxe de la demande ACSRQ QCONFIG

Paramètres

La demande ACSRQ QCONFIG inclut les paramètres suivants :

ACSINT=acsintaddr

spécifie l'adresse de la zone de données envoyée à la machine de service VM Client. Ce paramètre est obligatoire.

acsintaddr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données. ACSRQ référence ACSINT à cette adresse lors du remplissage des données.

HOSTID=hostidaddr

en option, spécifie l'adresse d'un ID hôte, composée de huit caractères, justifiée à gauche et complétée par des espaces. Si ce paramètre n'est pas spécifié, l'ID hôte exécutant la demande est utilisé.

hostidaddr est une adresse d'ID hôte de type RX ou le registre (2) - (12) contenant l'adresse de l'ID hôte.

IPARML=YES

en option, spécifie que le demandeur a établi l'adressage pour un IUCV IPARML, et que le paramètre IPARML est initialisé.

PATHID=pathadr

en option, spécifie l'adresse d'un ID chemin IUCV sur 2 octets de la machine de service de la bibliothèque.

pathadr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données. Ces données sont utilisées dans l'instruction IUCV SEND PATHID.

PATHID est valide uniquement si IPARML=YES est spécifié. Si PATHID n'est pas spécifié, la valeur IUCV SEND suivante doit le spécifier.

RSPADDR=bufaddr

en option, spécifie l'adresse du tampon de réponse IUCV.

bufadr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données. Ces données sont utilisées dans l'instruction IUCV SEND ANSBUF.

RSPADDR est valide uniquement si IPARML=YES est spécifié. Si RSPADDR n'est pas spécifié, la valeur IUCV SEND suivante doit le spécifier.

RSPLEN=buflen

en option, spécifie l'adresse de la longueur du tampon de réponse IUCV.

buflen est une adresse de type RX du champ sur 2 octets ou le numéro du registre contenant l'adresse des données. Ces données sont utilisées dans l'instruction IUCV SEND ANSLEN.

RSPLEN est valide uniquement si IPARML=YES est spécifié. Si RSPLEN n'est pas spécifié, la valeur IUCV SEND suivante doit le spécifier. La longueur de la réponse doit correspondre au moins à la valeur renvoyée dans SLXZDISM par QCONFIG.

USER=useridaddr

en option, spécifie un ID utilisateur sur 8 octets associé à un ID console pour la demande.

useridaddr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données.

Si USER n'est pas spécifié, l'ID utilisateur exécutant la demande est utilisé.

Réponse à la demande

La réponse QCONFIG contient un en-tête de réponse et un élément récapitulatif de la configuration. La longueur de chaque type d'élément de réponse (par exemple, élément de volume) est renvoyée dans l'en-tête de réponse par QCONFIG.

Voir Mappage de la macro SLX pour plus d'informations sur la macro SLX.

QDRIVES

La demande QDRIVES vous permet d'obtenir des informations détaillées sur tous les transports et LSM associés à la bibliothèque, ou à un ACS donné.

Considérations

Aucune.

Syntaxe

La figure suivante présente la syntaxe de la demande ACSRQ QDRIVES :

Figure 9-8 Syntaxe de la demande ACSRQ QDRIVES

Paramètres

La demande ACSRQ QDRIVES inclut les paramètres suivants :

ACSID=acsidaddr

spécifie l'adresse de la zone de données envoyée à la machine de service VM Client. Ce paramètre est obligatoire.

acsintaddr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données. ACSRQ référence ACSINT à cette adresse lors du remplissage des données.

ACSINT=acsintaddr

spécifie l'adresse de la zone de données envoyée à la machine de service VM Client. Ce paramètre est obligatoire.

acsintaddr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données. ACSRQ référence ACSINT à cette adresse lors du remplissage des données.

HOSTID=hostidaddr

en option, spécifie l'adresse d'un ID hôte, composée de huit caractères, justifiée à gauche et complétée par des espaces. Si ce paramètre n'est pas spécifié, l'ID hôte exécutant la demande est utilisé.

hostidaddr est une adresse d'ID hôte de type RX ou le registre (2) - (12) contenant l'adresse de l'ID hôte.

IPARML=YES

en option, spécifie que le demandeur a établi l'adressage pour un IUCV IPARML, et que le paramètre IPARML est initialisé.

PATHID=pathadr

en option, spécifie l'adresse d'un ID chemin IUCV sur 2 octets de la machine de service de la bibliothèque.

pathadr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données. Ces données sont utilisées dans l'instruction IUCV SEND PATHID.

PATHID est valide uniquement si IPARML=YES est spécifié. Si PATHID n'est pas spécifié, la valeur IUCV SEND suivante doit le spécifier.

RSPADDR=bufadr

en option, spécifie l'adresse du tampon de réponse IUCV.

bufadr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données. Ces données sont utilisées dans l'instruction IUCV SEND ANSBUF.

RSPADDR est valide uniquement si IPARML=YES est spécifié. Si RSPADDR n'est pas spécifié, la valeur IUCV SEND suivante doit le spécifier.

RSPLEN=buflen

en option, spécifie l'adresse de la longueur du tampon de réponse IUCV.

buflen est une adresse de type RX du champ sur 2 octets ou le numéro du registre contenant l'adresse des données. Ces données sont utilisées dans l'instruction IUCV SEND ANSLEN.

RSPLEN est valide uniquement si IPARML=YES est spécifié. Si RSPLEN n'est pas spécifié, la valeur IUCV SEND suivante doit le spécifier. La longueur de la réponse doit correspondre au moins à la valeur renvoyée dans SLXZDISM par QCONFIG.

USER=useridaddr

en option, spécifie un ID utilisateur sur 8 octets associé à un ID console pour la demande.

useridaddr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données.

Si USER n'est pas spécifié, l'ID utilisateur exécutant la demande est utilisé.

Réponse à la demande

La réponse QDRIVES contient un en-tête de réponse, une section Informations sur le lecteur et une section Informations sur le LSM. La section Informations sur le lecteur contient un élément d'information de lecteur pour chaque transport de la bibliothèque ou de l'ACS. La section Informations sur le LSM contient un élément d'information de LSM pour chaque LSM de la bibliothèque ou de l'ACS.

Voir Mappage de la macro SLX pour plus d'informations sur la macro SLX.

QDRLIST

La demande QDRLIST vous permet d'obtenir la recommandation TapePlex pour un transport de bibliothèque à spécifier dans une demande MOUNT suivante.

Considérations

Le système VM Client fait sa recommandation en renvoyant une liste d'éléments d'information de lecteur classés de sorte que le premier élément décrive le meilleur transport à utiliser, le deuxième le deuxième meilleur transport à utiliser, etc.

Quand la demande QDRLIST spécifie une cartouche donnée (autrement dit, le VOLSER est indiqué), les éléments d'information de lecteur sont organisés de sorte que le premier transport répertorié se trouve dans le LSM qui est le plus proche (ou le même) du LSM contenant la cartouche. Le dernier transport répertorié est celui dans le LSM qui est le plus éloigné du LSM contenant la cartouche. Seuls les transports présents dans le même ACS que la cartouche sont représentés dans la section Informations sur le lecteur.

Quand la demande QDRLIST spécifie un volume de travail (autrement dit, SCRATCH=YES est indiqué), les éléments d'information de lecteur sont organisés de sorte que le premier transport répertorié se trouve dans le LSM contenant le plus grand nombre de volumes de travail. Le dernier transport répertorié est celui dans le LSM qui contient le plus petit nombre de volumes de travail. Tous les transports dans tous les ACS sont représentés dans la section Informations sur le lecteur.

Pour les demandes concernant un volume virtuel spécifique, les lecteurs présents dans le VTSS où le volume réside ou les lecteurs pouvant être rappelés sont renvoyés. Pour les demandes concernant un volume de travail virtuel, les lecteurs présents dans des VTSS qui prennent en charge la classe de gestion demandée sont renvoyés.

Le système VM Client ignore si un volume est déjà monté sur un transport ou se trouve dans un LSM ou un ACS hors ligne quand il classe les éléments d'information de lecteur.

Une liste facultative d'adresses de transport peut être fournie avec la demande QDRLIST. Si une liste est fournie, VM Client l'utilise comme filtre pour créer la réponse. Un élément d'information de lecteur est inclus dans la réponse uniquement si son adresse de transport est présente dans la liste.

Syntaxe

La figure suivante présente la syntaxe de la demande ACSRQ QDRLIST :

Figure 9-9 Syntaxe de la demande ACSRQ QDRLIST

Paramètres

La demande ACSRQ QDRLIST inclut les paramètres suivants :

ACSINT=acsintaddr

spécifie l'adresse de la zone de données envoyée à la machine de service VM Client. Ce paramètre est obligatoire.

acsintaddr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données. ACSRQ référence ACSINT à cette adresse lors du remplissage des données.

COUNT=countaddr

en option, spécifie l'adresse d'un champ sur 2 octets contenant le nombre des CAPID dans la liste désignée par le paramètre LIST.

countaddr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données.

Le paramètre COUNT est requis avec le paramètre LIST.

MEDIA=medaddr

en option, spécifie l'adresse d'un champ de caractères sur 8 octets contenant le type de média de la cartouche à monter.

Si le paramètre MEDIA n'est pas spécifié, la cartouche de travail compatible suivante est montée, quel que soit le type de média.

medaddr est une adresse de données de type RX ou le registre (2) - (12) contenant l'adresse des données.

RECTECH=recaddr

en option, spécifie l'adresse d'un champ sur 8 octets contenant la technique d'enregistrement utilisée pour enregistrer les pistes de données sur la surface de bande.

Si le paramètre RECtech n'est pas spécifié, les transports sont sélectionnés en fonction du type de média spécifié.

recaddr est une adresse de données de type RX ou le registre (2) - (12) contenant l'adresse des données.

Voir Technique d'enregistrement (RECtech) pour une liste des valeurs de technique d'enregistrement valides.

HOSTID=hostidaddr

en option, spécifie l'adresse d'un ID hôte, composée de huit caractères, justifiée à gauche et complétée par des espaces. Si ce paramètre n'est pas spécifié, l'ID hôte exécutant la demande est utilisé.

hostidaddr est une adresse d'ID hôte de type RX ou le registre (2) - (12) contenant l'adresse de l'ID hôte.

IPARML=YES

en option, spécifie que le demandeur a établi l'adressage pour un IUCV IPARML, et que le paramètre IPARML est initialisé.

LIST=listaddr

en option, spécifie l'adresse de la liste des éléments.

listaddr est une adresse de données de type RX ou le numéro d'un registre contenant l'adresse des données.

Chaque élément de cette liste est une adresse de lecteur sur 2 octets (ccua).

Une forme spéciale de ce paramètre, LIST=* indique à ACSRQ que la liste est déjà ajoutée à la zone de données ACSINT et n'a pas besoin d'être déplacée.

PATHID=pathadr

en option, spécifie l'adresse d'un ID chemin IUCV sur 2 octets de la machine de service de la bibliothèque.

pathadr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données. Ces données sont utilisées dans l'instruction IUCV SEND PATHID.

PATHID est valide uniquement si IPARML=YES est spécifié. Si PATHID n'est pas spécifié, la valeur IUCV SEND suivante doit le spécifier.

RSPADDR=bufadr

en option, spécifie l'adresse du tampon de réponse IUCV.

bufadr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données. Ces données sont utilisées dans l'instruction IUCV SEND ANSBUF.

RSPADDR est valide uniquement si IPARML=YES est spécifié. Si RSPADDR n'est pas spécifié, la valeur IUCV SEND suivante doit le spécifier.

RSPLEN=buflen

en option, spécifie l'adresse de la longueur du tampon de réponse IUCV.

buflen est une adresse de type RX du champ sur 2 octets ou le numéro du registre contenant l'adresse des données. Ces données sont utilisées dans l'instruction IUCV SEND ANSLEN.

RSPLEN est valide uniquement si IPARML=YES est spécifié. Si RSPLEN n'est pas spécifié, la valeur IUCV SEND suivante doit le spécifier. La longueur de la réponse doit correspondre au moins à la valeur renvoyée dans SLXZDISM par QCONFIG.

SCRATCH=YES

en option, spécifie que la demande concerne un volume (de travail) non spécifique. Un numéro de série (VOLSER) de volume de travail est sélectionné à ce moment et monté sur le transport spécifié.

Soit SCRATCH=YES, soit VOLSER doit être spécifié.

SUBPOOL=subpoolname

en option, spécifie l'adresse d'un champ de 13 caractères contenant le nom du sous-pool de volumes de travail.

subpoolname est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données. Le paramètre SCRPOOL (index de sous-pool) n'est plus pris en charge ; vous devez utiliser le paramètre SUBPOOL pour sélectionner un pool de volumes de travail.

SUBPOOL est valide uniquement si SCRATCH=YES est spécifié.

USER=useridaddr

en option, spécifie un ID utilisateur sur 8 octets associé à un ID console pour la demande.

useridaddr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données.

Si USER n'est pas spécifié, l'ID utilisateur exécutant la demande est utilisé.

VOLSER=voladdr

en option, spécifie l'adresse d'une étiquette de volume de 6 caractères.

voladdr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données.

Soit VOLSER, soit SCRATCH=YES doit être spécifié. Ce paramètre spécifie le numéro de série du volume à monter. Soit VOLSER, soit SCRATCH=YES doit être spécifié.

Réponse à la demande

La réponse QDRLIST contient toujours un en-tête de réponse et une section Informations sur le lecteur. Si le paramètre VOLSER a été spécifié, la réponse contient un élément d'information de volume.

Voir Mappage de la macro SLX pour plus d'informations sur la macro SLX.

QSCRATCH

La demande QSCRATCH vous permet d'obtenir des informations détaillées sur tous les LSM associés à la bibliothèque, ou à un ACS donné. Ces informations incluent le nombre des volumes de travail dans chaque LSM.

Considérations

Quand la bibliothèque et le jeu de données de contrôle qui lui est associé sont partagés par plus d'un HSC, les totaux des volumes de travail signalés peuvent différer des totaux réels car ils peuvent ne pas tenir compte de la récente activité des volumes de travail sur d'autres processeurs. Toutefois, comme chaque HSC actualise ses totaux de volumes de travail à partir du jeu de données de contrôle toutes les cinq minutes, l'écart devrait être minime.

Syntaxe

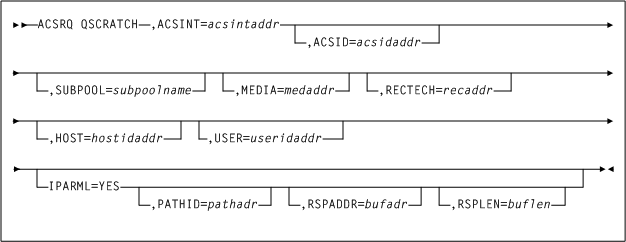

La figure suivante présente la syntaxe de la demande ACSRQ QSCRATCH :

Figure 9-10 Syntaxe de la demande ACSRQ QSCRATCH

Paramètres

La demande ACSRQ QSCRATCH inclut les paramètres suivants :

ACSID=acsidaddr

spécifie l'adresse de la zone de données envoyée à la machine de service VM Client. Ce paramètre est obligatoire.

acsintaddr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données. ACSRQ référence ACSINT à cette adresse lors du remplissage des données.

ACSINT=acsintaddr

spécifie l'adresse de la zone de données envoyée à la machine de service VM Client. Ce paramètre est obligatoire.

acsintaddr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données. ACSRQ référence ACSINT à cette adresse lors du remplissage des données.

MEDIA=medaddr

en option, spécifie l'adresse d'un champ de caractères sur 8 octets contenant le type de média de la cartouche de travail demandée.

Si le paramètre MEDia n'est pas spécifié, les cartouches de travail suivantes sont sélectionnées, quel que soit le type de média.

medaddr est une adresse de données de type RX ou le registre (2) - (12) contenant l'adresse des données.

Voir Type de média (MEDia) pour la liste des valeurs de type de média valides.

RECTECH=recaddr

en option, spécifie l'adresse d'un champ sur 8 octets contenant la technique d'enregistrement utilisée pour enregistrer les pistes de données sur la surface de bande.

Ce paramètre est facultatif. Si le paramètre RECtech n'est pas spécifié, les cartouches de travail sont sélectionnées en fonction du type de média spécifié.

recaddr est une adresse de données de type RX ou le registre (2) - (12) contenant l'adresse des données.

Voir Technique d'enregistrement (RECtech) pour une liste des valeurs de technique d'enregistrement valides.

HOSTID=hostidaddr

en option, spécifie l'adresse d'un ID hôte, composée de huit caractères, justifiée à gauche et complétée par des espaces. Si ce paramètre n'est pas spécifié, l'ID hôte exécutant la demande est utilisé.

hostidaddr est une adresse d'ID hôte de type RX ou le registre (2) - (12) contenant l'adresse de l'ID hôte.

IPARML=YES

en option, spécifie que le demandeur a établi l'adressage pour un IUCV IPARML, et que le paramètre IPARML est initialisé.

PATHID=pathadr

en option, spécifie l'adresse d'un ID chemin IUCV sur 2 octets de la machine de service de la bibliothèque.

pathadr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données. Ces données sont utilisées dans l'instruction IUCV SEND PATHID.

PATHID est valide uniquement si IPARML=YES est spécifié. Si PATHID n'est pas spécifié, la valeur IUCV SEND suivante doit le spécifier.

RSPADDR=bufadr

en option, spécifie l'adresse du tampon de réponse IUCV.

bufadr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données. Ces données sont utilisées dans l'instruction IUCV SEND ANSBUF.

RSPADDR est valide uniquement si IPARML=YES est spécifié. Si RSPADDR n'est pas spécifié, la valeur IUCV SEND suivante doit le spécifier.

RSPLEN=buflen

en option, spécifie l'adresse de la longueur du tampon de réponse IUCV.

buflen est une adresse de type RX du champ sur 2 octets ou le numéro du registre contenant l'adresse des données. Ces données sont utilisées dans l'instruction IUCV SEND ANSLEN.

RSPLEN est valide uniquement si IPARML=YES est spécifié. Si RSPLEN n'est pas spécifié, la valeur IUCV SEND suivante doit le spécifier. La longueur de la réponse doit correspondre au moins à la valeur renvoyée dans SLXZDISM par QCONFIG.

SUBPOOL=subpoolname

en option, spécifie l'adresse d'un champ de 13 caractères contenant le nom du sous-pool de volumes de travail.

subpoolname est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données. Le paramètre SCRPOOL (index de sous-pool) n'est plus pris en charge ; vous devez utiliser le paramètre SUBPOOL pour sélectionner un pool de volumes de travail.

SUBPOOL est valide uniquement si SCRATCH=YES est spécifié.

USER=useridaddr

en option, spécifie un ID utilisateur sur 8 octets associé à un ID console pour la demande.

useridaddr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données.

Si USER n'est pas spécifié, l'ID utilisateur exécutant la demande est utilisé.

Réponse à la demande

La réponse à la demande QSCRATCH contient un en-tête de réponse et un élément d'information de LSM pour chaque LSM.

Voir Mappage de la macro SLX pour plus d'informations sur la macro SLX.

QVOLUME

La demande QVOLUME vous permet d'obtenir le statut de bibliothèque actuel d'une ou de plusieurs (jusqu'à 500) cartouches.

Considérations

Selon le nombre de volumes indiqué dans la demande, la longueur de la réponse peut considérablement varier. Plusieurs valeurs disponibles dans la réponse d'une demande QCONFIG peuvent être utilisées pour déterminer la longueur du tampon de réponse appropriée pour une demande QVOLUME donnée. Ces valeurs incluent :

• SLXZQVOL contient la longueur d'une réponse QVOLUME pour un seul volume. Utilisez cette valeur pour la longueur de la réponse du tampon quand une demande QVOLUME spécifie VOLSER= ou COUNT=1.

• SLXXVOLL contient la longueur d'un seul élément d'information de volume. Quand une demande QVOLUME spécifie COUNT=n, la longueur du tampon de la réponse est calculée à l'aide de la formule : (((n-1)*SLXXVOLL)+SLXZQVOL).

• SLXZVOL contient la longueur d'une réponse QVOLUME quand le nombre maximum de numéros de série de volume (500) est indiqué dans la liste de la demande. Utilisez cette valeur pour la longueur du tampon de la réponse quand la formule ci-dessus ne peut pas être utilisée et quand le demandeur ne peut pas se permettre de valider un volume de stockage important (environ 16 Ko) pour la demande.

Syntaxe

La figure suivante présente la syntaxe de la demande ACSRQ QVOLUME :

Figure 9-11 Syntaxe de la demande ACSRQ QVOLUME

Paramètres

La demande ACSRQ QVOLUME inclut les paramètres suivants :

ACSINT=acsintaddr

spécifie l'adresse de la zone de données envoyée à la machine de service VM Client. Ce paramètre est obligatoire.

acsintaddr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données. ACSRQ référence ACSINT à cette adresse lors du remplissage des données.

COUNT=countid

en option, spécifie l'adresse d'un champ sur 2 octets contenant le nombre de CAPID dans la liste désignée par le paramètre LIST.

countaddr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données.

Le paramètre COUNT est requis avec le paramètre LIST.

HOSTID=hostidaddr

en option, spécifie l'adresse d'un ID hôte, composée de huit caractères, justifiée à gauche et complétée par des espaces. Si ce paramètre n'est pas spécifié, l'ID hôte exécutant la demande est utilisé.

hostidaddr est une adresse d'ID hôte de type RX ou le registre (2) - (12) contenant l'adresse de l'ID hôte.

IPARML=YES

en option, spécifie que le demandeur a établi l'adressage pour un IUCV IPARML, et que le paramètre IPARML est initialisé.

LIST=listaddr

en option, spécifie l'adresse de la liste des éléments.

listaddr est une adresse de données de type RX ou le numéro d'un registre contenant l'adresse des données.

Chaque élément de cette liste est une adresse de lecteur sur 2 octets (ccua).

Une forme spéciale de ce paramètre, LIST=* indique à ACSRQ que la liste est déjà ajoutée à la zone de données ACSINT et n'a pas besoin d'être déplacée.

PATHID=pathadr

en option, spécifie l'adresse d'un ID chemin IUCV sur 2 octets de la machine de service de la bibliothèque.

pathadr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données. Ces données sont utilisées dans l'instruction IUCV SEND PATHID.

PATHID est valide uniquement si IPARML=YES est spécifié. Si PATHID n'est pas spécifié, la valeur IUCV SEND suivante doit le spécifier.

RSPADDR=bufadr

en option, spécifie l'adresse du tampon de réponse IUCV.

bufadr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données. Ces données sont utilisées dans l'instruction IUCV SEND ANSBUF.

RSPADDR est valide uniquement si IPARML=YES est spécifié. Si RSPADDR n'est pas spécifié, la valeur IUCV SEND suivante doit le spécifier.

RSPLEN=buflen

en option, spécifie l'adresse de la longueur du tampon de réponse IUCV.

buflen est une adresse de type RX du champ sur 2 octets ou le numéro du registre contenant l'adresse des données. Ces données sont utilisées dans l'instruction IUCV SEND ANSLEN.

RSPLEN est valide uniquement si IPARML=YES est spécifié. Si RSPLEN n'est pas spécifié, la valeur IUCV SEND suivante doit le spécifier. La longueur de la réponse doit correspondre au moins à la valeur renvoyée dans SLXZDISM par QCONFIG.

USER=useridaddr

en option, spécifie un ID utilisateur sur 8 octets associé à un ID console pour la demande.

useridaddr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données.

Si USER n'est pas spécifié, l'ID utilisateur exécutant la demande est utilisé.

VOLSER=voladdrid

en option, spécifie l'adresse d'une étiquette de volume de 6 caractères.

voladdr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données.

Soit VOLSER, soit SCRATCH=YES doit être spécifié. Ce paramètre spécifie le numéro de série (VOLSER) du volume à monter. Soit VOLSER, soit SCRATCH=YES doit être spécifié.

Réponse à la demande

La réponse QVOLUME se compose d'un en-tête de réponse et d'un élément d'information de volume pour chaque numéro de série de volume spécifié dans la demande. Les éléments d'information de volume apparaissent dans le même ordre que les numéros de série de volume dans la demande.

Voir Mappage de la macro SLX pour plus d'informations sur la macro SLX.

QVOLUSE

La demande QVOLUSE vous permet d'obtenir le statut actuel des volumes montés.

Considérations

Selon le nombre de volumes renvoyés par la demande, la longueur de la réponse peut considérablement varier.

Syntaxe

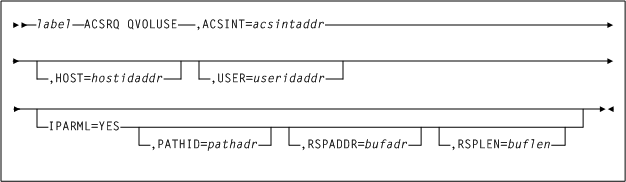

La figure suivante présente la syntaxe de la demande ACSRQ QVOLUSE :

Figure 9-12 Syntaxe de la demande ACSRQ QVOLUSE

Paramètres

La demande ACSRQ QVOLUSE inclut les paramètres suivants :

ACSINT=acsintaddr

spécifie l'adresse de la zone de données envoyée à la machine de service VM Client. Ce paramètre est obligatoire.

acsintaddr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données. ACSRQ référence ACSINT à cette adresse lors du remplissage des données.

HOSTID=hostidaddr

en option, spécifie l'adresse d'un ID hôte, composée de huit caractères, justifiée à gauche et complétée par des espaces. Si ce paramètre n'est pas spécifié, l'ID hôte exécutant la demande est utilisé.

hostidaddr est une adresse d'ID hôte de type RX ou le registre (2) - (12) contenant l'adresse de l'ID hôte.

IPARML=YES

en option, spécifie que le demandeur a établi l'adressage pour un IUCV IPARML, et que le paramètre IPARML est initialisé.

PATHID=pathadr

en option, spécifie l'adresse d'un ID chemin IUCV sur 2 octets de la machine de service de la bibliothèque.

pathadr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données. Ces données sont utilisées dans l'instruction IUCV SEND PATHID.

PATHID est valide uniquement si IPARML=YES est spécifié. Si PATHID n'est pas spécifié, la valeur IUCV SEND suivante doit le spécifier.

RSPADDR=bufadr

en option, spécifie l'adresse du tampon de réponse IUCV.

bufadr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données. Ces données sont utilisées dans l'instruction IUCV SEND ANSBUF.

RSPADDR est valide uniquement si IPARML=YES est spécifié. Si RSPADDR n'est pas spécifié, la valeur IUCV SEND suivante doit le spécifier.

RSPLEN=buflen

en option, spécifie l'adresse de la longueur du tampon de réponse IUCV.

buflen est une adresse de type RX du champ sur 2 octets ou le numéro du registre contenant l'adresse des données. Ces données sont utilisées dans l'instruction IUCV SEND ANSLEN.

RSPLEN est valide uniquement si IPARML=YES est spécifié. Si RSPLEN n'est pas spécifié, la valeur IUCV SEND suivante doit le spécifier. La longueur de la réponse doit correspondre au moins à la valeur renvoyée dans SLXZDISM par QCONFIG.

USER=useridaddr

en option, spécifie un ID utilisateur sur 8 octets associé à un ID console pour la demande.

useridaddr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données.

Si USER n'est pas spécifié, l'ID utilisateur exécutant la demande est utilisé.

Réponse à la demande

La réponse QVOLUSE se compose d'un en-tête de réponse et d'un élément d'information de volume pour chaque numéro de série de volume renvoyé par la demande. Les éléments d'information de volume apparaissent dans le même ordre que les numéros de série de volume renvoyés par la demande.

Voir Mappage de la macro SLX pour plus d'informations sur la macro SLX.

SCRATCH

Suite à une demande SCRATCH, un volume prend le statut de volume de travail dans le jeu de données de contrôle du serveur.

Considérations

La cartouche spécifiée doit déjà se trouver dans la bibliothèque. Aucun déplacement de cartouche n'intervient suite à une demande SCRATCH. Toutefois, le traitement de la demande SCRATCH doit sélectionner la cartouche (autrement dit, doit en acquérir l'utilisation exclusive) pour modifier son statut. Ainsi, une demande SCRATCH échouera si la cartouche est montée sur un lecteur.

Syntaxe

La figure suivante présente la syntaxe de la demande ACSRQ SCRATCH :

Figure 9-13 Syntaxe de la demande ACSRQ SCRATCH

Paramètres

La demande ACSRQ SCRATCH inclut les paramètres suivants :

ACSINT=acsintaddr

spécifie l'adresse de la zone de données envoyée à la machine de service VM Client. Ce paramètre est obligatoire.

acsintaddr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données. ACSRQ référence ACSINT à cette adresse lors du remplissage des données.

HOSTID=hostidaddr

en option, spécifie l'adresse d'un ID hôte, composée de huit caractères, justifiée à gauche et complétée par des espaces. Si ce paramètre n'est pas spécifié, l'ID hôte exécutant la demande est utilisé.

hostidaddr est une adresse d'ID hôte de type RX ou le registre (2) - (12) contenant l'adresse de l'ID hôte.

IPARML=YES

en option, spécifie que le demandeur a établi l'adressage pour un IUCV IPARML, et que le paramètre IPARML est initialisé.

PATHID=pathadr

en option, spécifie l'adresse d'un ID chemin IUCV sur 2 octets de la machine de service de la bibliothèque.

pathadr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données. Ces données sont utilisées dans l'instruction IUCV SEND PATHID.

PATHID est valide uniquement si IPARML=YES est spécifié. Si PATHID n'est pas spécifié, la valeur IUCV SEND suivante doit le spécifier.

RSPADDR=bufadr

en option, spécifie l'adresse du tampon de réponse IUCV.

bufadr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données. Ces données sont utilisées dans l'instruction IUCV SEND ANSBUF.

RSPADDR est valide uniquement si IPARML=YES est spécifié. Si RSPADDR n'est pas spécifié, la valeur IUCV SEND suivante doit le spécifier.

RSPLEN=buflen

en option, spécifie l'adresse de la longueur du tampon de réponse IUCV.

buflen est une adresse de type RX du champ sur 2 octets ou le numéro du registre contenant l'adresse des données. Ces données sont utilisées dans l'instruction IUCV SEND ANSLEN.

RSPLEN est valide uniquement si IPARML=YES est spécifié. Si RSPLEN n'est pas spécifié, la valeur IUCV SEND suivante doit le spécifier. La longueur de la réponse doit correspondre au moins à la valeur renvoyée dans SLXZDISM par QCONFIG.

USER=useridaddr

en option, spécifie un ID utilisateur sur 8 octets associé à un ID console pour la demande.

useridaddr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données.

Si USER n'est pas spécifié, l'ID utilisateur exécutant la demande est utilisé.

VOLSER=voladdr

en option, spécifie l'adresse d'une étiquette de volume de 6 caractères.

voladdr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données.

Soit VOLSER, soit SCRATCH=YES doit être spécifié. Ce paramètre spécifie le numéro de série du volume à monter. Soit VOLSER, soit SCRATCH=YES doit être spécifié.

Réponse à la demande

La réponse à la demande SCRATCH contient uniquement un en-tête de réponse.

Voir Mappage de la macro SLX pour plus d'informations sur la macro SLX.

SELSCR

Suite à une demande SELSCR, le serveur sélectionne un volume de travail de la bibliothèque et lui retire le statut de volume de travail dans le jeu de données de contrôle.

Considérations

Aucun déplacement de volume n'intervient.

Si ni ACSID ni DRIVE n'est spécifié, le HSC recherche tous les LSM de la bibliothèque et sélectionne un volume de travail dans le LSM qui en contient le plus. Si ACSID est spécifié, le HSC sélectionne un volume de travail dans le LSM de l'ACS spécifié qui contient le plus de cartouches. Si DRIVE est spécifié, le HSC sélectionne un volume de travail dans le LSM le plus proche, si le lecteur est dans un LSM en mode automatique.

Syntaxe

La figure suivante présente la syntaxe de la demande ACSRQ SELSCR :

Figure 9-14 Syntaxe de la demande ACSRQ SELSCR

Paramètres

La demande ACSRQ SELSCR inclut les paramètres suivants :

ACSID=acsidaddr

spécifie l'adresse de la zone de données envoyée à la machine de service VM Client. Ce paramètre est obligatoire.

acsintaddr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données. ACSRQ référence ACSINT à cette adresse lors du remplissage des données.

ACSINT=acsintaddr

spécifie l'adresse de la zone de données envoyée à la machine de service VM Client. Ce paramètre est obligatoire.

acsintaddr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données. ACSRQ référence ACSINT à cette adresse lors du remplissage des données.

ACSDRIVE=driveaddr

en option, spécifie l'adresse de la spécification du lecteur sur 2 octets (ccua).

driveaddr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données.

DRIVE et ACSID s'excluent mutuellement. Elle spécifie le lecteur dont le volume de travail doit être proche.

MEDIA=medaddr

en option, spécifie l'adresse d'un champ de caractères sur 8 octets contenant le type de média de la cartouche de travail sélectionnée. Si le paramètre MEDia n'est pas spécifié, les cartouches de travail suivantes sont sélectionnées, quel que soit le type de média.

medaddr est une adresse de données de type RX ou le registre (2) - (12) contenant l'adresse des données.

Voir Type de média (MEDia) pour la liste des valeurs de type de média valides.

RECTECH=recaddr

en option, spécifie l'adresse d'un champ sur 8 octets contenant la technique d'enregistrement utilisée pour enregistrer les pistes de données sur la surface de bande.

Si le paramètre RECtech n'est pas spécifié, les cartouches de travail sont sélectionnées en fonction du type de média spécifié.

recaddr est une adresse de données de type RX ou le registre (2) - (12) contenant l'adresse des données.

Voir Technique d'enregistrement (RECtech) pour une liste des valeurs de technique d'enregistrement valides.

HOSTID=hostidaddr

en option, spécifie l'adresse d'un ID hôte, composée de huit caractères, justifiée à gauche et complétée par des espaces. Si ce paramètre n'est pas spécifié, l'ID hôte exécutant la demande est utilisé.

hostidaddr est une adresse d'ID hôte de type RX ou le registre (2) - (12) contenant l'adresse de l'ID hôte.

IPARML=YES

en option, spécifie que le demandeur a établi l'adressage pour un IUCV IPARML et que le paramètre IPARML est initialisé.

PATHID=pathadr

en option, spécifie l'adresse d'un ID chemin IUCV sur 2 octets de la machine de service de la bibliothèque.

pathadr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données. Ces données sont utilisées dans l'instruction IUCV SEND PATHID.

PATHID est valide uniquement si IPARML=YES est spécifié. Si PATHID n'est pas spécifié, la valeur IUCV SEND suivante doit le spécifier.

RSPADDR=bufadr

en option, spécifie l'adresse du tampon de réponse IUCV.

bufadr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données. Ces données sont utilisées dans l'instruction IUCV SEND ANSBUF.

RSPADDR est valide uniquement si IPARML=YES est spécifié. Si RSPADDR n'est pas spécifié, la valeur IUCV SEND suivante doit le spécifier.

RSPLEN=buflen

en option, spécifie l'adresse de la longueur du tampon de réponse IUCV.

buflen est une adresse de type RX du champ sur 2 octets ou le numéro du registre contenant l'adresse des données. Ces données sont utilisées dans l'instruction IUCV SEND ANSLEN.

RSPLEN est valide uniquement si IPARML=YES est spécifié. Si RSPLEN n'est pas spécifié, la valeur IUCV SEND suivante doit le spécifier. La longueur de la réponse doit correspondre au moins à la valeur renvoyée dans SLXZDISM par QCONFIG.

SUBPOOL=subpoolname

en option, spécifie l'adresse d'un champ de 13 caractères contenant le nom du sous-pool de volumes de travail.

subpoolname est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données. Le paramètre SCRPOOL (index de sous-pool) n'est plus pris en charge ; vous devez utiliser le paramètre SUBPOOL pour sélectionner un pool de volumes de travail.

SUBPOOL est valide uniquement si SCRATCH=YES est spécifié.

USER=useridaddr

en option, spécifie un ID utilisateur sur 8 octets associé à un ID console pour la demande.

useridaddr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données.

Si USER n'est pas spécifié, l'ID utilisateur exécutant la demande est utilisé.

Réponse à la demande

La réponse à la demande SELSCR contient un en-tête de réponse et un élément d'information de volume. L'en-tête de la réponse contient un code retour (SLXCMDRC) indiquant le succès de l'opération. L'élément d'information de volume décrit le volume sélectionné.

Voir Mappage de la macro SLX pour plus d'informations sur la macro SLX.

UNSCRATCH

La demande UNSCRATCH entraîne le retrait du statut de volume de travail d'un volume dans le jeu de données de contrôle.

Considérations

Une demande pour retirer le statut de volume de travail d'un volume non défini dans le jeu de données de contrôle est considérée comme non valide.

Pour les volumes réels, aucun déplacement de cartouche n'intervient suite à une demande UNSCRATCH. Toutefois, le traitement de la demande UNSCRATCH doit sélectionner le volume (autrement dit, doit en acquérir l'utilisation exclusive) pour modifier son statut. Ainsi, une demande UNSCRATCH échouera si le volume est monté sur un lecteur réel ou virtuel (voir Considérations).

Syntaxe

La figure suivante présente la syntaxe de la demande ACSRQ UNSCRATCH :

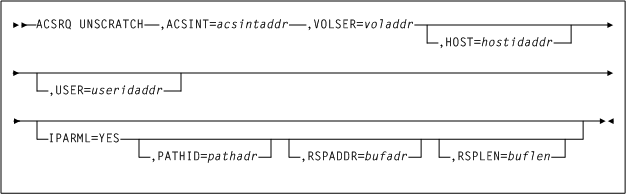

Figure 9-15 Syntaxe de la demande ACSRQ UNSCRATCH

Paramètres

La demande ACSRQ UNSCRATCH inclut les paramètres suivants :

ACSINT=acsintaddr

spécifie l'adresse de la zone de données envoyée à la machine de service VM Client. Ce paramètre est obligatoire.

acsintaddr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données. ACSRQ référence ACSINT à cette adresse lors du remplissage des données.

HOSTID=hostidaddr

en option, spécifie l'adresse d'un ID hôte, composée de huit caractères, justifiée à gauche et complétée par des espaces. Si ce paramètre n'est pas spécifié, l'ID hôte exécutant la demande est utilisé.

hostidaddr est une adresse d'ID hôte de type RX ou le registre (2) - (12) contenant l'adresse de l'ID hôte.

IPARML=YES

en option, spécifie que le demandeur a établi l'adressage pour un IUCV IPARML et que le paramètre IPARML est initialisé.

PATHID=pathadr

en option, spécifie l'adresse d'un ID chemin IUCV sur 2 octets de la machine de service de la bibliothèque.

pathadr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données. Ces données sont utilisées dans l'instruction IUCV SEND PATHID.

PATHID est valide uniquement si IPARML=YES est spécifié. Si PATHID n'est pas spécifié, la valeur IUCV SEND suivante doit le spécifier.

RSPADDR=bufadr

en option, spécifie l'adresse du tampon de réponse IUCV.

bufadr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données. Ces données sont utilisées dans l'instruction IUCV SEND ANSBUF.

RSPADDR est valide uniquement si IPARML=YES est spécifié. Si RSPADDR n'est pas spécifié, la valeur IUCV SEND suivante doit le spécifier.

RSPLEN=buflen

en option, spécifie l'adresse de la longueur du tampon de réponse IUCV.

buflen est une adresse de type RX du champ sur 2 octets ou le numéro du registre contenant l'adresse des données. Ces données sont utilisées dans l'instruction IUCV SEND ANSLEN.

RSPLEN est valide uniquement si IPARML=YES est spécifié. Si RSPLEN n'est pas spécifié, la valeur IUCV SEND suivante doit le spécifier. La longueur de la réponse doit correspondre au moins à la valeur renvoyée dans SLXZDISM par QCONFIG.

USER=useridaddr

en option, spécifie un ID utilisateur sur 8 octets associé à un ID console pour la demande.

useridaddr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données.

Si USER n'est pas spécifié, l'ID utilisateur exécutant la demande est utilisé.

VOLSER=voladdr

en option, spécifie l'adresse d'une étiquette de volume de 6 caractères.

voladdr est une adresse de données de type RX ou le numéro du registre contenant l'adresse des données.

Soit VOLSER, soit SCRATCH=YES doit être spécifié. Ce paramètre spécifie le numéro de série du volume à monter. Soit VOLSER, soit SCRATCH=YES doit être spécifié.

Réponse à la demande

La réponse à la demande UNSCRATCH contient uniquement un en-tête de réponse.

Voir Mappage de la macro SLX pour plus d'informations sur la macro SLX.

Zones de données de l'interface

Cette section décrit les zones de données de l'interface pour la macro SLX.

Macro SLX

Une réponse commence toujours par un en-tête. L'en-tête peut être suivi d'une ou de plusieurs "sections". Chaque section est une table d'éléments d'un type particulier (élément d'informations de volume, par exemple). Si l'en-tête de réponse est aligné sur une limite de mot double, tous les éléments et sections suivants sont assurés de commencer également sur des limites de mot double.

Un répertoire de section (numéro/décalage/longueur) est défini dans l'en-tête de section pour chaque type de section possible, même si aucune réponse ne contiendra jamais tous les types de sections. L'ordre dans lequel les répertoires de section apparaissent dans l'en-tête n'a aucun lien avec l'ordre dans lequel les sections sont organisées physiquement après l'en-tête.

Le nombre d'un répertoire de section indique le nombre d'éléments de ce type présents dans la réponse. Si le nombre d'un répertoire de section est différent de zéro, la valeur de décalage de ce répertoire spécifie le décalage à partir du début de l'en-tête de réponse, au premier (ou unique) élément de ce type. Si le nombre d'un répertoire de section est supérieur à un, la longueur du répertoire (qui spécifie la longueur d'un seul élément de ce type) doit être utilisée pour accéder au deuxième élément et aux suivants de ce type. Par exemple, ajoutez la longueur au décalage pour obtenir le décalage du deuxième élément ; ajoutez de nouveau la longueur pour obtenir le décalage du troisième élément, etc. Le nombre d'éléments dans chaque section est variable. Les tableaux suivants indiquent quelles sections de la réponse seront renvoyées pour une demande donnée.

Le tableau suivant fournit une matrice de paramètre pour la macro SLS :

Tableau 9-1 Macro SLS - Matrice de paramètre

Section de réponse	En-tête	Config.	CAP	Volume	Lecteur	LSM	Texte du message
DISMOUNT	1	NA	NA	NA	NA	NA	1
EJECT	1	NA	NA	*	NA	NA	*
MOUNT	1	NA	NA	1 (si de travail)	NA	NA	1
MOVE	1	NA	NA	1 (si succès)	NA	NA	1
QCAP	1	NA	1+	NA	NA	NA	NA
QCONFIG	1	1	NA	NA	NA	NA	NA
QDRIVES	1	NA	NA	NA	1+	1+	NA
QDRLIST	1	NA	NA	1 (si n'est pas de travail)	1+	NA	NA
QEJECT	1	NA	NA	NA	NA	NA	NA
QREQUEST	1	NA	NA	NA	NA	NA	NA
QSCRATCH	1	NA	NA	NA	NA	NA	NA
QVOLUME	1	NA	NA	*	NA	NA	NA
QVOLUSE	1	NA	NA	*	NA	NA	NA
SCRATCH	1	NA	NA	NA	NA	1+	NA
SELSCR	1	NA	NA	1	NA	NA	NA
UNSCRATCH	1	NA	NA	NA	NA	NA	NA

Remarque :

• 1 est égal à 1 et uniquement à 1.

• * Les sections de réponse (EJECT et QVOLUME) sont limitées par le nombre des éléments d'information de volume contenus dans la zone de réponse SLX (500 au maximum).

• 1+ indique un nombre de 1 à n en fonction de la configuration de la bibliothèque.

Mappage de la macro SLX

L'exemple suivant présente la sortie pour le format d'enregistrement SLX :

Exemple 9-4 Format d'enregistrement SLX

SLX - VM CLIENT EXTERNAL INTERFACE REPLY
FUNCTION:
MAPS A REPLY AREA RETURNED BY ONE OF THE FOLLOWING VM CLIENT REQUESTS:
DISMOUNT - DISMOUNT A VOLUME
EJECT - EJECT A VOLUME FROM THE LIBRARY
MOUNT - MOUNT A VOLUME
MOVE - MOVE A VOLUME
QCAP - RETURN CAP SUMMARY
QCONFIG - RETURN CONFIGURATION SUMMARY
QDRIVES - RETURN DRIVE AND LSM INFORMATION
QDRLIST - RETURN DRIVE INFORMATION, ORDERED BY PREFERENCE
QSCRATCH - RETURN LSM INFORMATION, ORDERED BY PREFERENCE
QVOLUME - RETURN VOLUME INFORMATION
SCRATCH - CHANGE A VOLUME’S STATUS TO ’SCRATCH’
SELSCR - SELECT A SCRATCH VOLUME

SPECIAL CONSIDERATIONS:
A REPLY ALWAYS BEGINS WITH A HEADER. THE HEADER MAY BE FOLLOWED BY ONE OR MORE ”SECTIONS”. EACH SECTION IS A TABLE OF ”ELEMENTS” OF A PARTICULAR TYPE (E.G. VOLUME INFORMATION ELEMENT). IF THE REPLY HEADER IS ALIGNED ON A DOUBLEWORD BOUNDARY, THEN ALL SUBSEQUENT SECTIONS AND ELEMENTS ARE GUARANTEED TO ALSO BEGIN ON DOUBLEWORD BOUNDARIES.

A SECTION DIRECTORY (NUMBER/OFFSET/LENGTH) IS DEFINED IN THE REPLY HEADER FOR EACH POSSIBLE SECTION TYPE, EVEN THOUGH NO REPLY WILL EVER CONTAIN ALL TYPES OF SECTIONS. THE ORDER IN WHICH THE SECTION DIRECTORIES APPEAR WITHIN THE HEADER HAS NO RELATIONSHIP TO THE ORDER IN WHICH SECTIONS ARE PHYSICALLY ARRANGED AFTER THE HEADER.

A SECTION DIRECTORY’S NUMBER SPECIFIES HOW MANY ELEMENTS OF THAT TYPE ARE ACTUALLY PRESENT IN THE REPLY. IF A SECTION DIRECTORY’S NUMBER IS NONZERO, THEN THAT SECTION DIRECTORY’S OFFSET SPECIFIES THE OFFSET, FROM THE START OF THE REPLY HEADER, TO THE FIRST (OR ONLY) ELEMENT OF THAT TYPE. IF A SECTION DIRECTORY’S NUMBER IS GREATER THAN ONE, THEN THAT SECTION DIRECTORY’S LENGTH, WHICH SPECIFIES THE LENGTH OF A SINGLE ELEMENT OF THAT TYPE, MUST BE USED TO ACCESS THE SECOND AND SUBSEQUENT ELEMENTS OF THAT TYPE: ADD THE LENGTH TO THE OFFSET TO GET THE OFFSET TO THE SECOND ELEMENT; ADD IN THE LENGTH AGAIN TO GET THE OFFSET TO THE THIRD ELEMENT; AND SO ON.

HEADER
DEC    HEX     TYPE          LENGTH     LABEL        DESCRIPTION
0      (0)      STRUCTURE               SLX
0      (0)      AREA          1         SLXRPLY      REPLY HEADER
0      (0)      CHARACTER     3         SLXHID       HEADER IDENTIFIER
3      (3)      A-ADDR        1         SLXCMDRC     RETURN CODE:
0      (00)     CONST                   SLXROK       REQUEST PROCESSED
                                                        SUCCESSFULLY

4      (04)     CONST                   SLXRWARN     REQUEST SUCCESSFUL WITH
                                                     WARNING SLXSRC WILL
                                                     PROVIDE THE SPECIFIC
                                                     REASON FOR THE WARNING

DEC    HEX      TYPE          LENGTH     LABEL       DESCRIPTION
8      (08)     CONST                    SLXRBADP    REQUEST FAILED; THE REQUEST
                                                     BLOCK (MAPPED BY ACSINT)
                                                     CONTAINED INVALID DATA (E.G.,
                                                     INCOMPATIBLE OPTIONS); SLXSRC
                                                     (REASON CODE) WILL PROVIDE
                                                     THE OFFSET OF THE ACSINT
                                                     FIELD FOUND TO BE IN ERROR.

DEC    HEX      TYPE          LENGTH     LABEL       DESFRIPTION
12     (0C)     CONST                    SLXRIERR    REQUEST FAILED; AN
                                                     UNRECOVERABLE INTERNAL ERROR
                                                     OCCURRED WHILE PROCESSING THE
                                                     REQUEST.

DEC    HEX      TYPE          LENGTH     LABEL       DESCRIPTION
16     (10)     CONST                    SLXRFAIL    REQUEST FAILED; SLXSRC WILL
                                                     PROVIDE THE SPECIFIC REASON
                                                     FOR THE FAILURE.
20     (14)     CONST                    SLXRNHSC    REQUEST FAILED - HSC NOT
                                                     AVAILABLE

44     (2C)     CONST                    SLXRBADL    REQUEST FAILED; REPLY AREA
                                                     PROVIDED BY REQUESTOR WAS TOO
                                                     SMALL TO CONTAIN ALL REPLY
                                                     DATA ASSOCIATED WITH THE
                                                     REQUEST. IF FIELD SLXCRLN IS
                                                     NON-ZERO, IT CONTAINS THE
                                                     LENGTH VALUE THAT SHOULD BE
                                                     SPECIFIED FOR THE REPLY AREA
                                                     FOR THIS REQUEST.

48     (30)     CONST                    SLXRNVCI    VCIRQST AND VCIRESP NOT
                                                     SUPPORTED. EITHER VTCS IS NOT
                                                     INSTALLED - OR - IS NOT AT
                                                     THE REQUIRED LEVEL TO SUPPORT
                                                     THE PGMI VCI RESPONSES.

DEC    HEX      TYPE          LENGTH     LABEL
4      (04)     A-ADDR        1          SLXVERS     REPLY VERSION CODE:
7      (07)     CONST         3          SLXVCODE    THIS IS VERSION 9 OF THE
                                                     REPLY AREA.
5      (5)      HEXSTRING     4          -RESERVED-  RESERVED.
8      (8)      SIGNED-FWORD             SLXSRC      REASON CODE FOR FAILED
                                                     OPERATION.
32818  (8032)   CONST                    SLXTINTR    PGMI TASK INTERRUPTED.
32822  (8036)   CONST                    SLXSANF     SEARCH ARGUMENT NOT FOUND.
32826  (803A)   CONST                    SLXMSTT     MISMATCHED TOKEN TYPES.
32832  (8040)   CONST                    SLXTRNF     TOKEN AREA NOT FOUND.
32848  (8050)   CONST                    SLXSFUL     REPLY AREA FULL.
32849  (8051)   CONST                    SLXDVMM     MEDIA INCOMPATIBLE WITH
                                                     DEVICE TYPE.
12     (C)      SIGNED-FWORD  4          SLXCRLN     IF RETURN CODE (SLXCMDRC) IS
                                                     2C (SLXRBADL), THEN THIS
                                                     FIELD CONTAINS EITHER THE
                                                     MINIMUM ACCEPTABLE REPLY AREA
                                                     LENGTH FOR THE REQUEST, OR 0
                                                     IF THE MINIMUM LENGTH
                                                     COULDN’T BE DETERMINED.
                                                     OTHERWISE (I.E., RETURN CODE
                                                     ISN’T 2C), THIS FIELD
                                                     CONTAINS THE ACTUAL LENGTH OF
                                                     THIS REPLY.
16     (10)     SIGNED-FWORD  4          SLXPEOFF    PARAMETER ERROR OFFSET IF
                                                     SLSXRC <> 0 THEN THIS POINTS
                                                     TO AN ELEMENT IN A LIST WHERE
                                                     PROCESSING STOPPED WHEN THE
                                                     REQUEST WAS ”QCAP”.
20     (14)     LENGTH                   SLXHL       TO MAKE COMPATIBLE WITH MVS
                                                     CODE

CONFIGURATION SUMMARY SECTION DIRECTORY
DEC    HEX      TYPE          LENGTH     LABEL       DESCRIPTION
20     (14)     SIGNED-FWORD  4          SLXXCFGN    NUMBER OF CONFIGURATION
                                                     ELEMENTS PRESENT IN THIS
                                                     REPLY.
24     (18)     SIGNED-FWORD  4          SLXXCFGO    OFFSET TO CONFIGURATION
                                                     SECTION, FROM START OF REPLY,
                                                     OR 0 IF REPLY DOESN’T CONTAIN
                                                     ANY CONFIGURATION ELEMENTS.
28     (1C)     SIGNED-FWORD  4          SLXXCFGL    LENGTH OF A
                                                     CONFIGURATION ELEMENT.

VOLUME INFORMATION SECTION DIRECTORY
DEC    HEX      TYPE          LENGTH     LABEL       DESCRIPTION
32     (20)     SIGNED-FWORD  4          SLXXVOLN    NUMBER OF VOLUME ELEMENTS
                                                     PRESENT IN THIS REPLY.
36     (24)     SIGNED-FWORD  4          SLXXVOLO    OFFSET TO VOLUME SECTION,
                                                     FROM START OF REPLY, OR 0 IF
                                                     REPLY DOESN’T CONTAIN ANY
                                                     VOLUME ELEMENTS.
40     (28)     SIGNED-FWORD  4          SLXXVOLL    LENGTH OF A VOLUME ELEMENT.




DRIVE INFORMATION SECTION DIRECTORY
DEC    HEX      TYPE          LENGTH     LABEL       DESCRIPTION

44     (2C)     SIGNED-FWORD  4          SLXXDRVN    NUMBER OF DRIVE ELEMENTS
                                                     PRESENT IN THIS REPLY.
48     (30)     SIGNED-FWORD  4          SLXXDRVO    OFFSET TO DRIVE SECTION, FROM
                                                     START OF REPLY, OR 0 IF REPLY
                                                     DOESN’T CONTAIN ANY DRIVE
                                                     ELEMENTS.
52     (34)     SIGNED-FWORD  4          SLXXDRVL    LENGTH OF A DRIVE ELEMENT.

LSM INORMATION SECTION DIRECTORY
DEC    HEX     TYPE           LENGTH     LABEL       DESCRIPTION


56    (38)      SIGNED-FWORD  4          SLXXLSMN    NUMBER OF LSM ELEMENTS
                                                     PRESENT IN THIS REPLY
60    (3C)      SIGNED-FWORD  4          SLXXLSMO    OFFSET TO LSM SECTION, FROM
                                                     START OF REPLY, OR 0 IF REPLY
                                                     DOESN’T CONTAIN ANY LSM
                                                     ELEMENTS.
64    (40)      SIGNED-FWORD  4          SLXXLSML    LENGTH OF AN LSM ELEMENT.

MESSAGE TEXT SECTION DIRECTORY
WARNING: THIS DIRECTORY DOES NOT EXIST WHEN THE VALUE IN THE REPLY VERSION NUMBER FIELD, SLXVERS, IS LESS THAN 2.
DEC    HEX      TYPE          LENGTH     LABEL       DESCRIPTION
68     (44)     SIGNED-FWORD  4          SLXXMSGN    NUMBER OF MESSAGE ELEMENTS
                                                     PRESENT IN THIS REPLY.
72     (48)     SIGNED-FWORD  4          SLXXMSGO    OFFSET TO MESSAGE SECTION,
                                                     FROM START OF REPLY, OR 0 IF
                                                     REPLY DOESN’T CONTAIN ANY
                                                     MESSAGE ELEMENTS.
76     (4C)     SIGNED-FWORD  4          SLXXMSGL    LENGTH OF A MESSAGE ELEMENT

QCAP INFORMATION SECTION DIRECTORY
DEC   HEX       TYPE          LENGTH     LABEL       DESCRIPTION

80    (50)      SIGNED-FWORD  4          SLXXCAPN    NUMBER OF CAP ELEMENTS
                                                     PRESENT IN THIS REPLY.
84    (54)      SIGNED-FWORD  4          SLXXCAPO    OFFSET TO CAP SECTION FROM
                                                     START OF REPLY.
88    (58)      SIGNED-FWORD  4          SLXXCAPL    LENGTH OF A CAP ELEMENT.
                                                     CONFIGURATION SUMMARY ELEMENT
                                                     THIS ELEMENT APPEARS IN THE
                                                     REPLY TO A QCONFIG REQUEST
                                                     AND SUPPLIES SUMMARY
                                                     INFORMATION ABOUT THE LIBRARY
                                                     AND ABOUT REPLY LENGTHS
                                                     NECESSARY FOR OTHER TYPES OF
                                                     REQUESTS.
0    (0)        STRUCTURE                SLXSCFG     CONFIGURATION SUMMARY
                                                     ELEMENT.
0    (0)        CHARACTER     3          SLXLID      ELEMENT IDENTIFIER.
3    (3)        HEXSTRING     1          -RESERVED-  RESERVED.
4    (4)        CHARACTER     8          SLXLHNAM    HOST NAME.
12   (C)        SIGNED-FWORD  4          SLXLHHBT    HOST PULSE VALUE.
16   (10)       SIGNED-FWORD  4          SLXLRSTM    RESERVE TIMEOUT LIMIT.
20   (14)       CHARACTER     8          SLXLQNAM    ENQ MAJOR NAME.
28   (1C)       CHARACTER     8          SLXLEJPS    EJECT COMMAND PASSWORD
                                                     (ENCRYPTED)
36   (24)       CHARACTER     1          SLXLCMPF    COMMAND PREFIX CHARACTER.
37   (25)       A-ADDR        1          SLXLSCLB    LIBRARY DEFAULT SCRATCH LABE
                                                     L TYPE CODE:
1    (01)       CONST                    SLXLLBSL    STANDARD (SL).
2    (02)       CONST                    SLXLLBAL    ASCII (AL).
3    (03)       CONST                    SLXLLBNL    NON-LABELED (NL).
4    (04)       CONST                    SLXLLBNS    NON-STANDARD LABEL (NSL)
38   (26)       A-ADDR        1          SLXLSMF     SMF RECORD TYPE
39   (27)       HEXSTRING     1          -RESERVED-  RESERVED.
40   (28)       SIGNED-FWORD  4          SLXQMDR     LARGEST NUMBER OF DRIVES IN
                                                     ANY ACS.
44   (2C)       SIGNED-FWORD  4          SLXQDRCT    NUMBER OF DRIVES IN THE
                                                     LIBRARY.
48   (30)       SIGNED-FWORD  4          SLXQACNT    NUMBER OF ACSS IN THE
                                                     LIBRARY.
52   (34)       SIGNED-FWORD  4          SLXQLCNT    NUMBER OF LSMS IN THE
                                                     LIBRARY.
56   (38)       SIGNED-FWORD  4          SLXZVOL     MAXIMUM LENGTH OF REPLY DATA
                                                     RETURNED IN RESPONSE TO A
                                                     QVOLUME REQUEST THAT
                                                     SPECIFIES THE LARGEST
                                                     SUPPORTED NUMBER OF VOLUMES
                                                     (500).
60   (3C)       SIGNED-FWORD  4          SLXZQDRV    MAXIMUM LENGTH OF REPLY DATA
                                                     RETURNED IN RESPONSE TO A
                                                     QDRIVES REQUEST.
64   (40)       SIGNED-FWORD  4          SLXZQDRL    MAXIMUM LENGTH OF REPLY DATA
                                                     RETURNED IN RESPONSE TO A
                                                     QDRLIST REQUEST.
68   (44)       SIGNED-FWORD  4          SLXQVOL     MAXIMUM LENGTH OF REPLY DATA
                                                     RETURNED IN RESPONSE TO A
                                                     QVOLUME REQUEST THAT
                                                     SPECIFIES ONLY 1 VOLUME.
72    (48)      SIGNED-FWORD  4          SLXZGSCR    MAXIMUM LENGTH OF REPLY DATA
                                                     RETURNED IN RESPONSE TO A
                                                     SELSCR REQUEST.
76    (4C)      SIGNED-FWORD  4          SLXZMDM     MAXIMUM LENGTH OF REPLY DATA
                                                     RETURNED IN RESPONSE TO A
                                                     MOUNT REQUEST.
80    (50)      SIGNED-FWORD  4          SLXZQSCR    MAXIMUM LENGTH OF REPLY DATA
                                                     RETURNED IN RESPONSE TO A
                                                     QSCRATCH REQUEST.
84    (54)      SIGNED-FWORD  4          SLXZDISM    MAXIMUM LENGTH OF REPLY
                                                     DATA RETURNED IN RESPONSE TO
                                                     A DISMOUNT REQUEST.
88    (58)      SIGNED-FWORD  4          SLXZEJCT    MAXIMUM LENGTH OF REPLY DATA
                                                     RETURNED IN RESPONSE TO AN
                                                     EJECT REQUEST THAT SPECIFIES
                                                     THE LARGEST SUPPORTED NUMBER
                                                     OF VOLUMES (500).
92    (5C)      SIGNED-FWORD  4          SLXZSCR     MAXIMUM LENGTH OF REPLY DATA
                                                     RETURNED IN RESPONSE TO A
                                                     SCRATCH REQUEST.

WARNING: THE REMAINING FIELDS OF THIS ELEMENT ARE AVAILABLE FOR VERSION(S) 3 AND
ABOVE.
DEC    HEX      TYPE          LENGTH     LABEL       DESCRIPTION
108   (6C)      SIGNED-FWORD  4          SLXZMOVE    MAXIMUM LENGTH OF REPLY DATA
                                                     RETURNED IN RESPONSE TO AN
                                                     MOVE REQUEST.
112   (70)      SIGNED-FWORD  4          SLXZEJC1    MAXIMUM LENGTH OF REPLY DATA
                                                     RETURNED IN RESPONSE TO AN
                                                     EJECT REQUEST FOR ONLY 1
                                                     VOLUME.
WARNING: THE REMAINING FIELDS OF THIS ELEMENT ARE AVAILABLE FOR VERSION(S) 6 AND ABOVE.
DEC    HEX      TYPE          LENGTH     LABEL       DESCRIPTION
116   (74)      A-ADDR        4          SLXQUCSA    MVS -- ADDRESS OF SLSUXCSA.
120   (78)      SIGNED-FWORD  4          -RESERVED-  RESERVED.
124   (7C)      SIGNED-FWORD  4          SLXQLCAP    NUMBER OF CAPS IN LIBRARY.
128   (80)      SIGNED-FWORD  4          SLXEXLM0    ExLM R15
132   (84)      SIGNED-FWORD  4          SLXEXLM1    ExLM R1
136   (88)      SIGNED-FWORD  4          SLXEXLM2    ExLM R2
140   (8C)      SIGNED-FWORD  4          SLXZQCAP    MAXIMUM LENGTH OF REPLY DATA
                                                     RETURNED IN RESPONSE TO A
                                                     QCAP REQUEST.
156   (9C)      SIGNED-FWORD  4          -RESERVED-  RESERVED FUTURE USE.
160   (A0)      SIGNED-HWORD  2          SLXHSCV     HSC VERSION NUMBER
162   (A2)      HEXSTRING     6          -RESERVED-
168   (A8)      CONST                    SLXSCFGL    LENGTH OF A CONFIGURATION
                                                     ELEMENT.

QDSN INFORMATION ELEMENT
THIS ELEMENT APPEARS IN THE REPLY TO A QDSN REQUEST AND SUPPLIES SUMMARY INFORMATION ABOUT THE CURRENT REFERENCED DATASETS USED BY THE HSC.
DEC   HEX       TYPE          LENGTH     LABEL       DESCRIPTION
0     (0)       STRUCTURE                SLXDSNIM    DATASET INFORMATION MAP.
0     (0)       CHARACTER     3          SLXQDID     SECTION IDENTIFIER.
3     (03)      BITSTRING     1          SLXDSFLG    DATASET TYPE.
1     (01)      CONST                    SLXDSPRM    CDS PRIMARY.
2     (02)      CONST                    SLXDSSEC    CDS SECONDARY.
3     (03)      CONST                    SLXDSSBY    CDS STANDBY.
4     (04)      CONST                    SLXDSVAT    VOLUME ATTRIBUTES.
5     (05)      CONST                    SLXDSUAT    UNIT ATTRIBUTES.
6     (06)      CONST                    SLXDSTRQ    TAPEREQS.
7     (07)      CONST                    SLXDSPLB    PARMLIB.
8     (08)      CONST                    SLXDSJNP    PRIMARY JOURNAL.
9     (09)      CONST                    SLXDSJNA    ALTERNATE JOURNAL.
9     (09)      CONST                    SLXDSMAX    MAX NUMBER OF QDS RETURNED.
4     (04)      CHARACTER     44         SLXDSNAM    DATASET NAME.
48    (30)      CHARACTER     8          SLXDSMBR    MEMBER NAME.
56    (38)      CHARACTER     6          SLXDSVOL    VOLUME NAME.
62    (3E)      CHARACTER     8          SLXDSUNT    UNIT NAME.
70    (46)      CHARACTER     2          -RESERVED-  RESERVED.
72    (48)      CHARACTER     96         -RESERVED-  RESERVED.
168   (A8)      AREA          8          -RESERVED-  ALIGN
168   (A8)      LENGTH                   SLXDSNEL    LENGTH OF ONE DATASET ENTRY.

CAP INFORMATION ELEMENT
THIS ELEMENT SUPPLIES INFORMATION ABOUT A SINGLE LIBRARY CAP
DEC   HEX       TYPE          LENGTH     LABEL       DESCRIPTION
0     (0)       STRUCTURE                SLXSCAP
0     (0)       CHARACTER     4          SLXCID      SECTION IDENTIFIER.
4     (4)       HEXSTRING     1          SLXCACS     ACS ADDRESS.
5     (5)       HEXSTRING     1          SLXCLSM     LSM ADDRESS.
6     (6)       HEXSTRING     1          SLXCCAP     CAP NUMBER.
7     (7)       HEXSTRING     1          -RESERVED-  RESERVED.
8     (8)       AREA          2          SLXCSTAT    CAP STATUS.
8     (8)       BITSTRING     1          SLXCSTB1    CAP STATUS.
                1... .... X’80’          SLXCSTCA    CAP IS ACTIVE.
                .1.. .... X’40’          SLXCSTNR    CAP NEEDS RECOVERY.
                ..1. .... X’20’          SLXCSTAM    CAP IS IN AUTOMATIC MODE.
                ...1 .... X’10’          SLXCSTCL    CAP IS LINKED.
                .... 1... X’08’          SLXCSTCO    CAP IS ONLINE.
9     (9)       BITSTRING     1          SLXCSTB2    CAP MODE.
                1... .... X’80’          SLXCSTIE    CAP IS ENTERING.
                .1.. .... X’40’          SLXCSTID    CAP IS DRAINING.
                ..1. .... X’20’          SLXCSTIJ    CAP IS EJECTING.
                ...1 .... X’10’          SLXCSTIC    CAP IS CLEANING.
                .... 1... X’08’          SLXCSTII    CAP IS IDLE .
10   (A)        BITSTRING     1          SLXTYPE     TYPE OF CAP.
                1... .... X’80’          SLXCTPC     PRIORITY CAP
                .... ...1 X’01’          SLXCTCIM    CIMARRON
                .... ..1. X’02’          SLXCTCLP    CLIPPER.
                .... ..11 X’03’          SLXCTTWS    STANDARD CLIPPER
                .... .1.. X’04’          SLXCTTWO    OPTIONAL CLIPPER
                .... .1.1 X’05’          SLXCTTIM    (9740/TimberWolf)
12   (C)        SIGNED-HWORD  2          SLXCCELL    CELLS IN CAP.
14   (E)        HEXSTRING     1          SLXCNROW    ROWS.
15   (F)        HEXSTRING     1          SLXCNCOL    COLUMNS.
16   (10)       HEXSTRING     1          SLXCCMAG    MAGAZINES.
17   (11)       HEXSTRING     1          SLXCCMGC    CELLS IN MAGAZINE.
DEC   HEX       TYPE          LENGTH     LABEL       DESCRIPTION
18    (12)      CHARACTER     8          SLXCJOB     JOBNAME OF OWNER.
26    (1A)      HEXSTRING     6          -RESERVED-  ALIGN TO DOUBLE WORD
32    (20)      CONST                    SLXSCAPL    LENGTH OF A CAP ELEMENT.

VOLUME INFORMATION ELEMENT
THIS ELEMENT SUPPLIES INFORMATION ABOUT A SINGLE VOLUME AND IS REPEATED FOR EACH VOLUME ASSOCIATED WITH A REQUEST. THIS ELEMENT MAY APPEAR IN REPLIES TO THE FOLLOWING REQUESTS:
QDRLIST - RETURN DRIVE INFORMATION, ORDERED BY PREFERENCE
QVOLUME - RETURN VOLUME INFORMATION
SELSCR - SELECT A SCRATCH VOLUME
EJECT - EJECT VOLUMES
DEC   HEX       TYPE          LENGTH     LABEL       DESCRIPTION
0     (0)       STRUCTURE                SLXSVOL     VOLUME INFORMATION ELEMENT.
0     (0)       CHARACTER     3          SLXVID      ELEMENT IDENTIFIER.
3     (3)       BITSTRING     1          SLXVSTA     VOLUME STATUS:
                1... .... X’80’          SLXVILB     VOLUME IS IN LIBRARY
                . .1.. .... X’40’        SLXVOHST    VOLUME IS IN USE BY ANOTHER
                                                     HOST
                . ..1. .... X’20’        SLXVSCR     VOLUME IS CONSIDERED SCRATCH
                . ...1 .... X’10’        SLXVMAL     VOLUME IS IN MANUAL-MODE LSM.
                .... 1... X’08’          SLXVDSC     VOLUME IS IN DISCONNECTED
                                                     ACS.
                .... .1.. X’04’          SLXVMNT     VOLUME IS MOUNTED ON A DRIVE.
                .... ..1. X’02’          SLXVERR     VOLUME IS ’ERRANT’ (I.E., ITS
                                                     LOCATION WITHIN THE LIBRARY
                                                     IS UNCERTAIN).
                .... ...1 X’01’          SLXVTV      VOLUME IS A VTCS VIRTUAL
                                                     VOLUME
4     (4)       CHARACTER     6          SLXVSER     VOLUME SERIAL.
10    (A)       A-ADDR        1          SLXVLC      VOLUME LOCATION CODE:
0     (0)       CONST                    SLXVUNK     LOCATION DATA UNAVAILABLE
                                                     (SLXVLOC IS 0).
1     (1)       CONST                    SLXVCEL     LOCATION DATA DESCRIBES A
                                                     CELL.
2     (02)      CONST                    SLXVDRV     LOCATION DATA DESCRIBES A
                                                     DRIVE.
11    (B)       AREA          5          SLXVLOC     VOLUME LOCATION DATA:
11    (B)       A-ADDR        1          SLXVACS     ACS ID.
12    (C)       A-ADDR        1          SLXVLSM     LSM ID.
13    (D)       A-ADDR        3          SLXVPNL     CELL’S PANEL ID, ROW ID,
                                                     COLUMN ID.
13    (D)       A-ADDR        2          SLXVDRIV    DRIVE ADDRESS (0CUU).
15    (F)       BITSTRING     1          SLXVSTA2    MORE VOLUME STATUS: EQU X’E0’
                                                     RESERVED.
                ...1 .... X’10’          SLXVMLMU    VOLUME MEDIA TYPE CAME FROM
                                                     LMU. EQU X’08’ RESERVED.
                .... .1.. X’04’          SLXVMUNR    VOLUME MEDIA TYPE UNREADABLE.
                .... ..1. X’02’          SLXVMVLA    VOLUME MEDIA TYPE CAME FROM
                                                     VOLATTR.
                .... ...1 X’01’          SLXVMDFL    VOLUME MEDIA TYPE DEFAULT
                                                     ASSIGNED.
16    (10)      AREA          8          SLXVTSSN    VTSS NAME
16    (10)      SIGNED-FWORD  4          SLXVDATI    HI-WORD OF TOD AT INSERTION.
20    (14)      SIGNED-FWORD  4          SLXVDATL    HI-WORD OF TOD LAST
                                                     SELECTION.
24    (18)      SIGNED-FWORD  4          SLXVSCNT    SELECTION COUNT.
28    (1C)      SIGNED-FWORD  4          SLXVDATD    HI-WORD OF TOD LAST MOUNT.
32    (20)      CHARACTER     8          SLXVMED     TYPE OF MEDIA.
DEC   HEX       TYPE          LENGTH     LABEL       DESCRIPTION
40    (28)      CONST                    SLXSVOLN    LENGTH OF A VOLUME ELEMENT.
40    (28)      CONST                    SLXSVOLL    LENGTH OF A VOLUME ELEMENT.

DRIVE INFORMATION ELEMENT
THIS ELEMENT SUPPLIES INFORMATION ABOUT A SINGLE LIBRARY TAPE DRIVE AND IS REPEATED FOR EACH DRIVE ASSOCIATED WITH A REQUEST. THIS ELEMENT MAY APPEAR IN REPLIES TO THE FOLLOWING REQUESTS:
QDRIVES - RETURN DRIVE AND LSM INFORMATION
QDRLIST - RETURN DRIVE INFORMATION, ORDEREDBY PREFERENCE
DEC   HEX       TYPE          LENGTH     LABEL       DESCRIPTION
0     (0)       STRUCTURE                SLXSDRV     DRIVE INFORMATION ELEMENT.
0     (0)       CHARACTER     3          SLXDID      ELEMENT IDENTIFIER
3     (3)       BITSTRING     1          SLXDSTA     LIBRARY STATUS:
                ...1 .... X’10’          SLXDMANU    LSM IS IN MANUAL MODE.
                .... 1... X’08’          SLXDDISC    ACS IS DISCONNECTED.
4     (4)       A-ADDR        1          SLXQDEAC    ACS ID.
5     (5)       A-ADDR        1          SLXQDELS    LSM ID.
6     (6)       A-ADDR        2          SLXQDECU    DRIVE ADDRESS (0CUU).
8     (8)       CHARACTER     8          SLXQDRT     RECORDING TECHNIQUE OF DRIVE
16    (10)      CONST                    SLXSDRVL    LENGTH OF A DRIVE ELEMENT.

LSM INFORMATION ELEMENT
THIS ELEMENT SUPPLIES INFORMATION ABOUT A SINGLE LSM (LIBRARY STORAGE MODULE) AND IS REPEATED FOR EACH LSM ASSOCIATED WITH A REQUEST. THIS ELEMENT MAY APPEAR IN REPLIES TO THE FOLLOWING REQUESTS:
QDRIVES - RETURN DRIVE AND LSM INFORMATION
QSCRATCH - RETURN LSM INFORMATION, ORDERED BY PREFERENCE
DEC   HEX       TYPE          LENGTH     LABEL       DESCRIPTION
0     (0)       STRUCTURE                SLXSLSM     LSM INFORMATION ELEMENT
0     (0)       CHARACTER     3          SLXMID      ELEMENT IDENTIFIER.
3     (3)       BITSTRING     1          SLXMSTAT    LIBRARY STATUS:
                ...1 .... X’10’          SLXMANUL    LSM IS IN MANUAL MODE
                .... 1... X’08’          SLXMDISC    ACS IS DISCONNECTED.
4     (4)       A-ADDR        1          SLXMACS     ACS ID.
5     (5)       A-ADDR        1          SLXMLSM     LSM ID.
6     (6)       SIGNED-FWORD  1          SLXMADJN    NUMBER OF ADJACENT LSMS.
7     (7)       A-ADDR        1          SLXMADJ(4)  LIST OF LSM IDS OF ADJACENT
                                                     LSMS (ONLY THE FIRST N IDS
                                                     ARE VALID, WHERE N IS THE
                                                     VALUE IN SLXMADJN).
11    (B)       HEXSTRING     1          -RESERVED-  RESERVED.
12    (C)       SIGNED-FWORD  4          SLXMNSCR    NUMBER OF SCRATCH VOLUMES IN
                                                     THIS LSM.
16    (10)      SIGNED-FWORD  4          SLXMTCEL    TOTAL CELLS IN LSM.
20    (14)      SIGNED-FWORD  4          SLXMFCEL    FREE CELLS IN LSM.
24    (18)      CONST                    SLXSLSML    LENGTH OF AN LSM ELEMENT.

MESSAGE TEXT ELEMENTTHIS ELEMENT SUPPLIES THE COMPLETE TEXT OF THE MESSAGE WHOSE BINARY MESSAGE ID NUMBER IS REPORTED IN HEADER FIELD SLXSRC. THIS ELEMENT MAY APPEAR IN REPLIES TO THE FOLLOWING REQUESTS:DISMOUNT - DISMOUNT A VOLUMEMOUNT - MOUNT A VOLUMEMOVE - MOVE A VOLUMEEJECT - EJECT VOLUMES
DEC   HEX       TYPE          LENGTH     LABEL       DESCRIPTION
0     (0)       STRUCTURE                SLXSMSG     MESSAGE TEXT ELEMENT.
0     (0)       CHARACTER     3          SLXGID      ELEMENT IDENTIFIER.
3     (3)       CHARACTER     125        SLXGTEXT    TEXT OF THE MESSAGE WHOSE
                                                     NUMBER IS IN FIELD SLXSRC OF
                                                     THE REPLY HEADER.
0     (0)       STRUCTURE                SLXSMSG
128   (80)      CONST                    SLXSMSGL    LENGTH OF A MESSAGE ELEMENT.

Référence croisée

Le tableau suivant fournit une référence croisée pour la macro SLX :

Tableau 9-2 Référence croisée pour la macro SLX

Nom	Longueur	Valeur de décalage
SLXCACS	000001	04
SLXCCAP	000001	06
SLXCCELL	000002	0C
SLXCCMAG	000001	10
SLXCCMGC	000001	11
SLXCID	000004	00
SLXCJOB	000008	12
SLXCLSM	000001	05
SLXCMDRC	000001	03
SLXCNCOL	000001	0F
SLXCNROW	000001	0E
SLXCRLN	000004	0C
SLXCSTAM	NA	20
SLXCSTAT	000002	08
SLXCSTB1	000001	08
SLXCSTB2	000001	09
SLXCSTCA	NA	80
SLXCSTCL	NA	10
SLXCSTCO	NA	08
SLXCSTIC	NA	10
SLXCSTID	NA	40
SLXCSTIE	NA	80
SLXCSTII	NA	08
SLXCSTIJ	NA	20
SLXCSTNR	NA	40
SLXCTCIM	NA	01
SLXCTCLP	NA	02
SLXCTPC	NA	80
SLXCTTIM	NA	05
SLXCTTWO	NA	04
SLXCTTWS	NA	03
SLXCTYPE	000001	0A
SLXDDISC	NA	08
SLXDID	000003	00
SLXDMANU	NA	10
SLXDSFLG	000001	03
SLXDSJNA	NA	09
SLXDSJNP	NA	08
SLXDSMAX	NA	09
SLXDSMBR	000008	30
SLXDSNAM	000044	04
SLXDSNEL	NA	A8
SLXDSPLB	NA	07
SLXDSPRM	NA	01
SLXDSSBY	NA	03
SLXDSSEC	NA	02
SLXDSTA	000001	03
SLXDSTRQ	NA	06
SLXDSUAT	NA	05
SLXDSUNT	000008	3E
SLXDSVAT	NA	04
SLXDSVOL	000006	38
SLXDVMM	NA	8051
SLXEND	000008	B0
SLXEXLM0	000004	80
SLXEXLM1	000004	84
SLXEXLM2	000004	88
SLXGID	000003	00
SLXGTEXT	000125	03
SLXHID	000003	00
SLXHL	NA	14
SLXHSCV	000002	A0
SLXL	NA	B0
SLXLCMPF	000001	24
SLXLEJPS	000008	1C
SLXLHHBT	000004	0C
SLXLHNAM	000008	04
SLXLID	000003	00
SLXLLBAL	NA	02
SLXLLBNL	NA	03
SLXLLBNS	NA	04
SLXLLBSL	NA	01
SLXLOCKD	NA	20
SLXLQNAM	000008	14
SLXLRSTM	000004	10
SLXLSCLB	000001	25
SLXLSMF	000001	26
SLXMACS	000001	04
SLXMADJI	000001	07
SLXMADJN	000001	06
SLXMANUL	NA	10
SLXMDISC	NA	08
SLXMFCEL	000004	14
SLXMID	000003	00
SLXMLSM	000001	05
SLXMNSCR	000004	0C
SLXMSTAT	000001	03
SLXMSTT	NA	803A
SLXMTCEL	000004	10
SLXNORSP	NA	28
SLXNTCB	NA	1C
SLXPEOFF	000004	10
SLXQACNT	000004	30
SLXQDEAC	000001	04
SLXQDECU	000002	06
SLXQDELS	000001	05
SLXQDID	000003	00
SLXQDRCT	000004	2C
SLXQDRT	000008	08
SLXQID	000004	00
SLXQJTC	000004	08
SLXQJTD	NA	00
SLXQJTL	NA	18
SLXQJTN	NA	FFFF
SLXQJTS	000002	0C
SLXQJTT	000004	04
SLXQJTV	000006	0E
SLXQLCAP	000004	7C
SLXQLCNT	000004	34
SLXQMDR	000004	28
SLXQUCSA	000004	74
SLXRBADL	NA	2C
SLXRBADP	NA	08
SLXRBTOK	NA	3C
SLXREOV	NA	34
SLXRFAIL	NA	10
SLXRIERR	NA	0C
SLXRNAUT	NA	18
SLXRNHSC	NA	14
SLXRNVCI	NA	30
SLXROK	NA	00
SLXRPLY	000001	00
SLXRVNV	NA	38
SLXRWARN	NA	04
SLXSANF	NA	8036
SLXSCAPL	NA	20
SLXSCFGL	NA	A8
SLXSDRVL	NA	10
SLXSFUL	NA	8050
SLXSID	000004	00
SLXSLSML	NA	18
SLXSMSGL	NA	80
SLXSRC	000004	08
SLXSTPE	NA	EE
SLXSTPK	NA	00
SLXSTPL	NA	10
SLXSTPN	NA	FF
SLXSTPS	000001	09
SLXSTPT	000004	04
SLXSTPY	000001	08
SLXSVOLL	NA	28
SLXSVOLN	NA	28
SLXTINTR	NA	8032
SLXTPROT	NA	24
SLXTRNF	NA	8040
SLXVACS	000001	0B
SLXVCEL	NA	01
SLXVCODE	NA	07
SLXVDATD	000004	1C
SLXVDATI	000004	10
SLXVDATL	000004	14
SLXVDRIV	000002	0D
SLXVDRV	NA	02
SLXVDSC	NA	08
SLXVERR	NA	02
SLXVERS	000001	04
SLXVID	000003	00
SLXVILB	NA	80
SLXVLC	000001	0A
SLXVLOC	000005	0B
SLXVLSM	000001	0C
SLXVMAL	NA	10
SLXVMDFL	NA	01
SLXVMED	000008	20
SLXVMLMU	NA	10
SLXVMNT	NA	04
SLXVMUNR	NA	04
SLXVMVLA	NA	02
SLXVOHST	NA	40
SLXVPNL	000003	0D
SLXVSCNT	000004	18
SLXVSCR	NA	20
SLXVSER	000006	04
SLXVSTA	000001	03
SLXVSTA2	000001	0F
SLXVTSSN	000008	10
SLXVTV	NA	01
SLXVUNK	NA	00
SLXXCAPL	000004	58
SLXXCAPN	000004	50
SLXXCAPO	000004	54
SLXXCFGL	000004	1C
SLXXCFGN	000004	14
SLXXCFGO	000004	18
SLXXDRVL	000004	34
SLXXDRVN	000004	2C
SLXXDRVO	000004	30
SLXXLSML	000004	40
SLXXLSMN	000004	38
SLXXLSMO	000004	3C
SLXXMSGL	000004	4C
SLXXMSGN	000004	44
SLXXMSGO	000004	48
SLXXQDSL	000004	7C
SLXXQDSN	000004	74
SLXXQDSO	000004	78
SLXXQJTL	000004	64
SLXXQJTN	000004	5C
SLXXQJTO	000004	60
SLXXSDL	NA	B0
SLXXSTPL	000004	70
SLXXSTPN	000004	68
SLXXSTPO	000004	6C
SLXXVCIL	000004	88
SLXXVCIN	000004	80
SLXXVCIO	000004	84
SLXXVOLL	000004	28
SLXXVOLN	000004	20
SLXXVOLO	000004	24
SLXZDEFP	000004	60
SLXZDEFS	000004	64
SLXZDISM	000004	54
SLXZEJCT	000004	58
SLXZEJC1	000004	70
SLXZGSCR	000004	48
SLXZMDM	000004	4C
SLXZMOVE	000004	6C
SLXZQCAP	000004	8C
SLXZQDRL	000004	40
SLXZQDRV	000004	3C
SLXZQDSN	000004	98
SLXZQEJT	000004	90
SLXZQSCR	000004	50
SLXZQVOL	000004	44
SLXZSCR	000004	5C
SLXZSETO	000004	68
SLXZSTOP	000004	94
SLXZVOL	000004	38

ACSINT Request DSECT

La macro ACSINT permet la transmission des informations entre le TMS et la machine de service ACS. Elle est créée par la macro ACSRQ quand la demande DSECT=YES est spécifiée et envoyée en utilisant IUCV.

Remarque :

La demande DSECT suivante inclut certains paramètres qui ne sont pas pris en charge par le système VM Client. Ils sont inclus à des fins de complétude et de compatibilité uniquement.

L'exemple suivant présente la sortie pour le format d'enregistrement ACSINT :

Exemple 9-5 Format d'enregistrement ACSINT

ACSINT - TMS INTERFACE REQUEST PARAMETER LIST
FUNCTION: THIS DEFINES THE DATA PASSED TO THE TMS VIA IUCV IT DEFINES THE VARIOUS FUNCTIONS THAT CAN BE REQUESTED AND THE STRUCTURE PASSED.
DEC   HEX       TYPE          LENGTH     LABEL       DESCRIPTION
0     (0)       STRUCTURE                ACSINT      TMS INTERFACE PARAMETER LIST:
0     (0)       CHARACTER     4          ACSIHDR     PARAMETER LIST IDENTIFIER.
’ACSI’(C1C3E2C9)CHAR CONST               ACSIID
4     (4)       SIGNED-FWORD  4          ACSILEN     PARAMETER LIST LENGTH.
8     (8)       A-ADDR        1          ACSIVER     PARAMETER LIST VERSION
                                                     NUMBER.
7     (07)      CONST                    ACSIVN      CURRENT VERSION.
9     (9)       A-ADDR        1          ACSIRT      FUNCTION CODE:
0     (00)      CONST                    ACSINOOP    NOOP - NO OPERATION.
1     (01)      CONST                    ASCIRS01    RESERVED - MVS ONLY.
2     (02)      CONST                    ASCIRS02    RESERVED - MVS ONLY.
3     (03)      CONST                    ASCIRS03    RESERVED - MVS ONLY.
4     (04)      CONST                    ASCISTOP    STOP - STOP AN INTERRUPTABLE
                                                     PGMI TASK.
5     (05)      CONST                    ACSISOPR    SETOPER - SET OPERATOR
                                                     INTERACTION MODE.
20    (14)      CONST                    ACSIQCNF    QCONFIG - RETURN
                                                     CONFIGURATION SUMMARY.
21    (15)      CONST                    ACSIQDRV    QDRIVES - RETURN DRIVE AND
                                                     LSM INFO.
22    (16)      CONST                    ACSIQDRL    QDRLIST - RETURN DRIVE
                                                     INFORMATION, X .
23    (17)      CONST                    ACSIQSCR    QSCRATCH - RETURN SCRATCH
                                                     COUNT INFO.
24    (18)      CONST                    ACSIQVOL    QVOLUME - RETURN VOLUME
                                                     INFORMATION.
25    (19)      CONST                    ACSIQEJT    QEJECT - RETURN EJECT STATUS.
26    (1A)      CONST                    ACSIQCAP    QCAP - QUERY CAP STATUS.
27    (1B)      CONST                    ACSIQVLU    QVOLUSE - RETURN MOUNTED
                                                     VOLUMES.
28    (1C)      CONST                    ACSIQRQS    QREQUEST - RETURN PENDING
                                                     REQUESTS.
29    (1D)      CONST                    ACSIQDSN    QDSN - QUERY DATASET.
40    (29)      CONST                    ACSIMNT     MOUNT - MOUNT VOLUME.
41    (29)      CONST                    ACSIMOVE    MOVE - MOVE A CARTRIDGE TO AN
                                                     LSMID X.
42    (2A)      CONST                    ACSIDSM     DISMOUNT - DISMOUNT VOLUME.
43    (2B)      CONST                    ACSIEJCT    EJECT - EJECT A VOL FROM THE
                                                     LIBRARY.
60    (3C)      CONST                    ACSISSCR    SELSCR - SELECT A SCRATCH
                                                     VOLUME.
61    (3D)      CONST                    ACSISCRA    SCRATCH - CHANGE VOL STATUS
                                                     TO ’SCRATCH’.
62    (3E)      CONST                    ACSIUNSC    UNSCRATCH- CHANGE VOLUME
                                                     STATUS TO NOT X.
63    (3F)      CONST                    ACSIDSCR    DEFSCR - SPECIFY NO. OF
                                                     SCRATCH POOLS.
64    (40)      CONST                    ACSIDPOL    DEFPOOL - SPECIFY A SCRATCH
                                                     POOL’S VOLSER RANGE.
10    (A)       BITSTRING     1          ACSIFLG1    FLAG BYTE 1: (PGMI CONTROL 1)
                                                     1
                1... .... X’80’          ACSIF180    RESERVED MVS OPTION=SYNC
                .1.. .... X’40’          ACSIVUSR    USER= SPECIFIED; ACSIUSER
                                                     CONTAINS NAME
                ..1. .... X’20’          ACSIMANO    DIALOG=OFF SPECIFIED.
                ...1 .... X’10’          ACSIWTOR    DIALOG=ON SPECIFIED.
                .... 1... X’08’          ACSINDEL    NOTIFY=INSDEL SPECIFIED.
                .... .1.. X’04’          ACSINNDL    NOTIFY=NOINSDEL SPECIFIED.
                .... ..1. X’02’          ACSIACC1    ACCT1= SPECIFIED ACCOUNTING
                                                     TOKEN.
                .... ...1 X’01’          ACSIACC2    ACCT2= SPECIFIED ACCOUNTING
                                                     TOKEN.
11   (B)        HEXSTRING     1          ACSIFLG2    FLAG BYTE 2: (PGMI CONTROL
                                                     2).
12   (C)        BITSTRING     1          ACSIFLG3    FLAG BYTE 3: (MOVEMENT
                                                     CONTROL 1).
                1... .... X’80’          ACSIVHST    ACSIHOST CONTAINS HOST_ID.
                .1.. .... X’40’          ACSIVACS    ACSIACS CONTAINS AN ACSID.
                ..1. .... X’20’          ACSIVLSM    ACSILSMI CONTAINS LSMID.
                ...1 .... X’10’          ACSIVCAP    ACSICAP CONTAINS CAP_ID.
                .... 1... X’08’          ACSIF308    RESERVED FUTURE USE.
                .... .1.. X’04’          ACSIVVOL    ACSIVOLS CONTAINS A VOLSER.
                .... ..1. X’02’          ACSIVLST    ACSILOFF CONTAINS LIST
                                                     OFFSET.
                .... ...1 X’01’          ACSIVCNT    ACSICNT CONTAINS LIST COUNT.
13   (D)        BITSTRING     1          ACSIFLG4    FLAG BYTE 4: (MOVEMENT
                                                     CONTROL 2).
                1... .... X’80’          ACSIVTLM    ACSITLSM CONTAINS TO LSM_ID.
                .1.. .... X’40’          ACSIVTPN    ACSITPAN CONTAINS TO PANEL.
                ..1. .... X’20’          ACSIF420    RESERVED FUTURE USE.
                ...1 .... X’10’          ACSIF410    RESERVED FUTURE USE.
                .... 1... X’08’          ACSIVPAN    ACSIPAN CONTAINS PANEL NUMBER
                .... .1.. X’04’          ACSIVROW    ACSIROW CONTAINS ROW NUMBER.
                .... ..1. X’02’          ACSIVCOL    ACSICOL CONTAINS COLUMN
                                                     NUMBER.
                .... ...1 X’01’          ACSIVDRV    ACSIDRIV CONTAINS DRIVE
                                                     DEVICE NUMBER.
14   (E)        HEXSTRING     1          ACSIFLG5    FLAG BYTE 5: (MOVEMENT
                                                     CONTROL 3).
15    (F)        BITSTRING    1          ACSIFLG6    FLAG BYTE 6: (MISCELLANOUS
                                                     CONTROL 1).
                1... .... X’80’          ACSIPROT    PROTECT=YES SPECIFIED.
                .1.. .... X’40’          ACSISCR     SCRATCH=YES SPECIFIED.
                ..1. .... X’20’          ACSIVSCP    ACSIPOOL CONTAINS SCRATCH
                                                     POOL NUMBER.
                ...1 .... X’10’          ACSISUBN    ACSISUBP CONTAINS SUBPOOL
                                                     NAME.
                .... 1... X’08’          ACSIVTKN    ACSITKNO CONTAINS TOKEN
                                                     NUMBER.
                .... .1.. X’04’          ACSIVTXT    ACSITEXT CONTAINS TEXT
                                                     STRING.
                .... ..1. X’02’          ACSIF602    RESERVED FUTURE USE.
                .... ...1 X’01’          ACSIF601    RESERVED FUTURE USE.
16    (10)      HEXSTRING     1          ACSIFLG7    FLAG BYTE 7: (MISCELLANOUS
                                                     CONTROL 2).
17    (11)      A-ADDR        1          ACSILABT    SCRATCH LABEL TYPE LTYPE=
                                                     PARAMETER.
                .... .... X’00’          ACSILLDT    LDT (LIBRARY DEFAULT TYPE).
                .... ...1 X’01’          ACSILSL     SL (STANDARD LABEL).
                .... ..1. X’02’          ACSILAL     AL (ANSI LABEL).
                .... ..11 X’03’          ACSILNL     NL (NON-LABELED).
                .... .1.. X’04’          ACSILNS     NSL (NON-STANDARD LABEL).
18    (12)      CHARACTER     8          ACSIUSER    USER NAME USED TO ASSOCIATE
                                                     CONSOLE ID.
26    (1A)      CHARACTER     8          ACSIACT1    ACCOUNTING TOKEN 1.
34    (22)      CHARACTER     8          ACSIACT2    ACCOUNTING TOKEN 2.
42    (2A)      HEXSTRING     2          -RESERVED-  RESERVE SLACK BYTES.
44    (2C)      SIGNED-FWORD  4          -RESERVED-  RESERVED MVS.
48    (30)      HEXSTRING     4          ACSITKNO    PASS THROUGH TOKEN NUMBER.
52    (34)      A-ADDR        4          -RESERVED-  RESERVED MVS.
56    (38)      SIGNED-HWORD  2          ACSICNT     COUNT FROM COUNT= PARAMETER.
58    (3A)      SIGNED-HWORD  2          ACSILOFF    OFFSET, FROM START OF
                                                     PARAMETER LIST, TO START OF
                                                     THE ELEMENT LIST AREA.
60    (3C)      CHARACTER                            CHARACTER 6 ACSIVOLS VOLSER
                                                     FROM VOLSER= PARAMETER.
66    (42)      CHARACTER     8          ACSIHOST    ASSOCIATED HOST FROM HOSTID=
                                                     PARAMETER.
74    (4A)      AREA          4          ACSIALC     ACS / LSM / CAP
                                                     IDENTIFICATION.
74    (4A)      HEXSTRING     1          ACSIACS     ACS ID NUMBER (AA).
74    (4A)      HEXSTRING     2          ACSILSMI    LSM ID NUMBER (AA0L).
74    (4A)      HEXSTRING     4          ACSICAP     CAP ID NUMBER (AA0LCC00).
74    (4A)      HEXSTRING     3          -RESERVED-
77    (4D)      HEXSTRING     1          -RESERVED-  NOT IMPLEMENTED (ALWAYS
                                                     X’00’) .
78    (4E)      HEXSTRING     1          ACSIPAN     PANEL FROM PAN= PARAMETER.
79    (4F)      HEXSTRING     1          ACSIROW     ROW FROM ROW= PARAMETER.
80    (50)      HEXSTRING     1          ACSICOL     COLUMN FROM COL= PARAMETER.
81    (51)      HEXSTRING     1          ACSITPAN    TO PANEL FROM TOPAN=
                                                     PARAMETER.
82    (52)      HEXSTRING     2          ACSITLSM    TO LSM FROM TOLSM= PARAMETER.
84    (54)      A-ADDR        2          ACSIDRIV    DRIVE DEVICE NUMBER FROM
                                                     DRIVE= PARAMETER.
86    (56)      A-ADDR        1          ACSIPOOL    SCRATCH POOL NUMBER, SCRPOOL=
                                                     PARAMETER.
87    (57)      CHARACTER     32         ACSITEXT    TEXT ASSOCIATED WITH REQUEST.
119   (77)      CHARACTER     13         ACSISUBP    NAME FROM SUBPOOL= KEYWORD.

TAPEREQ INPUT KEY VALUES.THE FOLLOWING VALUES ARE USED AS THE KEY IN SEARCHING THE CURRENT TAPEREQ PARAMETER FILE.
DEC   HEX       TYPE          LENGTH     LABEL       DESCRIPTION
132   (84)      BITSTRING     1          ACSIFLG8    FLAG BYTE 8: (TAPEREQ CONTROL
                                                     1).
                1... .... X’80’          ACSIFJOB    ACSIJOBN PRESENT.
                .1.. .... X’40’          ACSIFSTP    ACSISTEP PRESENT.
                ..1. .... X’20’          ACSIFPGM    ACSIPGMN PRESENT.
                ...1 .... X’10’          ACSIFDSN    ACSIDSN PRESENT.
                .... 1... X’08’          ACSIFEXP    ACSIEXPD PRESENT.
                .... .1.. X’04’          ACSIFRET    ACSIRETP PRESENT.
                .... ..1. X’02’          ACSIFVOL    ACSIVOLT PRESENT.
133   (85)      OFFSET                   ACSITRI     TAPEREQ INPUT VALUES.
133   (85)      CHARACTER     8          ACSIJOBN    STRING TO MATCH TAPEREQ
                                                     JOBNAME VALUE.
141   (8D)      CHARACTER     8          ACSISTEP    STRING TO MATCH TAPEREQ
                                                     STEPNAME VALUE.
149   (95)      CHARACTER     8          ACSIPGMN    STRING TO MATCH TAPEREQ
                                                     PROGNAME VALUE.
157   (9D)      CHARACTER     44         ACSIDSN     STRING TO MATCH TAPEREQ DSN
                                                     VALUE.
201   (C0)      HEXSTRING     3          ACSIEXPD    VALUE TO MATCH TAPEREQ EXPDT
                                                     VALUE
204   (CC)      HEXSTRING     2          ACSIRETP    VALUE TO MATCH TAPEREQ RETPD
                                                     VALUE.
206   (CE)      CHARACTER     1          ACSIVOLT    STRING TO MATCH TAPEREQ
                                                     VOLTYPE VALUE.
74    (4A)      LENGTH                   ACSITRIL    TAPEREQ OUTPUT VALUES.

THE FOLLOWING VALUES ARE USED AS OVERRIDE (OR SPECIFIC) VALUES TO THE VALUES FOUND IN THE CURRENT TAPEREQ PARAMETER FILE.
207   (CF)      BITSTRING     1          ACSIFLG9    FLAG BYTE 9: (TAPEREQ CONTROL
                                                     2).
                1... .... X’80’          ACSIFREC    ACSIRECT PRESENT.
                .1.. .... X’40’          ACSIFMED    ACSIMED PRESENT.
208   (D0)      CHARACTER     8          ACSIRECT    RECORDING TECHNIQUE.
216   (D8)      CHARACTER     8          ACSIMED     MEDIA.
224   (E0)      HEXSTRING     256        -RESERVED-  RESERVED FOR FUTURE PARM
                                                     EXPANSION.
480   (1E0)     AREA          8          -RESERVED-  ALIGNMENT.
480   (1E0)     LENGTH                   ACSIHLN     LENGTH OF FIXED AREA.
480   (1E0)     AREA          1          ACSILIST    ELEMENT LIST DESIGNATED BY
                                                     LIST= PARAMETER BEGINS HERE
                                                     (FIELD ACSICNT CONTAINS THE
                                                     NUMBER OF ELEMENTS IN THIS
                                                     LIST).
2     (02)      CONST                    ACSILDRL    LENGTH OF EACH ELEMENT (DRIVE
                                                     DEVICE NUMBER) IN THE LIST
                                                     USED BY THE QDRLIST FUNCTION.
1500  (5DC)     CONST                    ACSIMDRL    MAXIMUM NUMBER OF ELEMENTS
                                                     ALLOWED IN THE LIST USED BY
                                                     THE QDRLIST FUNCTION.
6     (06)      CONST                    ACSILVSL    LENGTH OF EACH ELEMENT
                                                     (VOLSER) IN THE LIST USED BY
                                                     THE QVOLUME FUNCTION.
500   (1F4)     CONST                    ACSIMVSL    MAXIMUM NUMBER OF ELEMENTS
                                                     ALLOWED IN THE LIST USED BY
                                                     THE QVOLUME AND EJECT.
12    (0C)      CONST                    ACSILPOL    LENGTH OF EACH ELEMENT
                                                     (VOLSER RANGE PAIR) IN THE
                                                     LIST USED BY THE DEFPOOL
                                                     FUNCTION.
250   (FA)      CONST                    ACSIMPOL    MAXIMUM NUMBER OF ELEMENTS
                                                     ALLOWED IN THE LIST USED BY
                                                     THE DEFPOOL FUNCTION.
4     (04)      CONST                    ACSILCAP    LENGTH OF EACH ELEMENT (CAP
                                                     IDENTIFIER) IN THE LIST USED
                                                     BY THE QCAP FUNCTION.
500   (1F4)     CONST                    ACSIMCAP    MAXIMUM NUMBER OF
                                                     ELEMENTSALLOWED IN THE LIST
                                                     USED BY THE QCAP FUNCTION.
4     (04)      CONST                    ACSILTOK    LENGTH OF EACH ELEMENT
                                                     (UNIQUE TOKEN) IN THE LIST
                                                     USED BY THE QCAP FUNCTION.
500   (1F4)     CONST                    ACSIMTOK    MAXIMUM NUMBER OF ELEMENTS
                                                     ALLOWED IN THE LIST USED BY
                                                     THE QEJECT/STOP FUNCTIONS.

Référence croisée

Le tableau suivant fournit une référence croisée pour la macro ACSINT :

Tableau 9-3 Référence croisée pour la macro ACSINT

Nom	Longueur	Valeur de décalage
ACSIACC1	NA	02
ACSIACC2	NA	01
ACSIACS	000001	4A
ACSIACT1	000008	1A
ACSIACT2	000008	22
ACSIALC	000004	4A
ACSICAP	000004	4A
ACSICNT	000002	38
ACSICOL	000001	50
ACSIDPOL	NA	40
ACSIDRIV	000002	54
ACSIDSCR	NA	3F
ACSIDSM	NA	2A
ACSIDSN	000044	9D
ACSIEJCT	NA	2B
ACSIEXPD	000003	C9
ACSIFDSN	NA	10
ACSIFEXP	NA	08
ACSIFJOB	NA	80
ACSIFLG1	000001	0A
ACSIFLG2	000001	0B
ACSIFLG3	000001	0C
ACSIFLG4	000001	0D
ACSIFLG5	000001	0E
ACSIFLG6	000001	0F
ACSIFLG7	000001	10
ACSIFLG8	000001	84
ACSIFLG9	000001	CF
ACSIFMED	NA	40
ACSIFMED	NA	40
ACSIFREC	NA	80
ACSIMED	000008	D8
ACSIMNT	NA	28
ACSIMOVE	NA	29
ACSIMPOL	NA	FA
ACSIMTOK	NA	1F4
ACSIFRET	NA	04
ACSIFSTP	NA	40
ACSIFVOL	NA	02
ACSIF180	NA	80
ACSIF308	NA	08
ACSIF410	NA	10
ACSIF420	NA	20
ACSIF601	NA	01
ACSIF602	NA	02
ACSIHDR	000004	00
ACSIHLN	NA	1E0
ACSIHOST	000008	42
ACSID	NA	’CVAL’
ACSIJOBN	000008	85
ACSILABT	000001	11
ACSILAL	NA	02
ACSILCAP	NA	04
ACSILDRL	NA	02
ACSILIST	000001	1E0
ACSILLDT	NA	00
ACSILNL	NA	03
ACSILNS	NA	04
ACSILOFF	000002	3A
ACSILPOL	NA	0C
ACSILSL	NA	01
ACSILSMI	000002	4A
ACSILTOK	NA	04
ACSILVSL	NA	06
ACSIMANO	NA	20
ACSIMCAP	NA	1F4
ACSIMDRL	NA	5DC
ACSIVTPN	NA	40
ACSIVTXT	NA	04
ACSIVUSR	NA	40
ACSIVVOL	NA	04
ACSIWTOR	NA	10
ACSIMVSL	NA	1F4
ACSINDEL	NA	08
ACSINNDL	NA	04
ACSINOOP	NA	00
ACSIPAN	000001	4E
ACSIPGMN	000008	95
ACSIPOOL	000001	56
ACSIPROT	NA	80
ACSIQCAP	NA	1A
ACSIQCNF	NA	14
ACSIQDRL	NA	16
ACSIQDRV	NA	15
ACSIQDSN	NA	1D
ACSIQEJT	NA	19
ACSIQRQS	NA	1C
ACSIVDRV	NA	01
ACSIVER	000001	08
ACSIVHST	NA	80
ACSIVLSM	NA	20
ACSIVLST	NA	02
ACSIVN	NA	07
ACSIVOLS	000006	3C
ACSIVOLT	000001	CE
ACSIVPAN	NA	08
ACSIVROW	NA	04
ACSIVSCP	NA	20
ACSIVTKN	NA	08
ACSIVTLM	NA	80
ACSIROW	000001	4F
ACSIRS01	NA	01
ACSIRS02	NA	02
ACSIRS03	NA	03
ACSIRT	000001	09
ACSISCR	NA	40
ACSISCRA	NA	3D
ACSISOPR	NA	05
ACSISSCR	NA	3C
ACSISTEP	000008	8D
ACSISTOP	NA	04
ACSISUBN	NA	10
ACSISUBP	000013	77
ACSITEXT	000032	57
ACSITKNO	000004	30
ACSITLSM	000002	52
ACSITPAN	000001	51
ACSITRI	NA	85
ACSITRIL	NA	4A
ACSIUNSC	NA	3E
ACSIUSER	000008	12
ACSIVACS	NA	40
ACSIVCAP	NA	10
ACSIVCNT	NA	01
ACSIVCOL	NA	02

Format d'enregistrement IUB

Bloc de demande IUB - IUCV

L'IUB décrit une demande IUCV en attente résultant d'une opération IUCV. La demande et le statut final sont contenus dans la structure de données IUB. L'IUB est l'équivalent IUCV de la structure IOBLOK utilisée par la gestion des périphériques.

Le tableau suivant fournit une référence croisée pour le bloc de demande IUB IUCV :

Tableau 9-4 Référence pour le bloc de demande IUB

Nom	Longueur	Valeur de décalage
ACSIACC1	NA	02
ACSIACC2	NA	01
ACSIACS	000001	4A
ACSIACT1	000008	1A
ACSIACT2	000008	22
ACSIALC	000004	4A
ACSICAP	000004	4A
ACSICNT	000002	38
ACSICOL	000001	50
ACSIDPOL	NA	40
ACSIDRIV	000002	54
ACSIDSCR	NA	3F
ACSIDSM	NA	2A
ACSIDSN	000044	9D
ACSIEJCT	NA	2B
ACSIEXPD	000003	C9
ACSIFDSN	NA	10
ACSIFEXP	NA	08
ACSIFJOB	NA	80
ACSIFLG1	000001	0A
ACSIFLG2	000001	0B
ACSIFLG3	000001	0C
ACSIFLG4	000001	0D
ACSIFLG5	000001	0E
ACSIFLG6	000001	0F
ACSIFLG7	000001	10
ACSIFLG8	000001	84
ACSIFLG9	000001	CF
ACSIFMED	NA	40
ACSIFPGM	NA	20
ACSIFRET	NA	04
ACSIFSTP	NA	40
ACSIFVOL	NA	02
ACSIF180	NA	80
ACSIF308	NA	08
ACSIF410	NA	10
ACSIF420	NA	20
ACSIF601	NA	01
ACSIF602	NA	02
ACSIHDR	000004	00
ACSIHLN	NA	1E0
ACSIHOST	000008	42
ACSIID	NA	’CVAL’
ACSIJOBN	000008	85
ACSILABT	000001	11
ACSILAL	NA	02
ACSILCAP	NA	04
ACSILDRL	NA	02
ACSILIST	000001	1E0
ACSILLDT	NA	00
ACSILNL	NA	03
ACSILNS	NA	04
ACSILOFF	000002	3A
ACSILPOL	NA	0C
ACSILSL	NA	01
ACSILSMI	000002	4A
ACSILTOK	NA	04
ACSILVSL	NA	06
ACSIMANO	NA	20
ACSIMCAP	NA	1F4
ACSIFREC	NA	80
ACSIMED	000008	D8
ACSIMNT	NA	28
ACSIMOVE	NA	29
ACSIMPOL	NA	FA
ACSIMTOK	NA	1F4
ACSIMVSL	NA	1F4
ACSINDEL	NA	08
ACSINNDL	NA	04
ACSINOOP	NA	00
ACSIPAN	000001	4E
ACSIPGMN	000008	95
ACSIPOOL	000001	56
ACSIPROT	NA	80
ACSIQCAP	NA	1A
ACSIQCNF	NA	14
ACSIQDRL	NA	16
ACSIQDRV	NA	15
ACSIQDSN	NA	1D
ACSIQEJT	NA	19
ACSIQRQS	NA	1C
ACSIVDRV	NA	01
ACSIVER	000001	08
ACSIVHST	NA	80
ACSIVLSM	NA	20
ACSIVLST	NA	02
ACSIVN	NA	07
ACSIVOLS	000006	3C
ACSIVOLT	000001	CE
ACSIVPAN	NA	08
ACSIVROW	NA	04
ACSIVSCP	NA	20
ACSIVTKN	NA	08
ACSIVTLM	NA	80
ACSIMDRL	NA	5DC
ACSIVTPN	NA	40
ACSIVTXT	NA	04
ACSIVUSR	NA	40
ACSIVVOL	NA	04
ACSIWTOR	NA	10
ACSIROW	000001	4F
ACSIRS01	NA	01
ACSIRS02	NA	02
ACSIRS03	NA	03
ACSIRT	000001	09
ACSISCR	NA	40
ACSISCRA	NA	3D
ACSISOPR	NA	05
ACSISSCR	NA	3C
ACSISTEP	000008	8D
ACSISTOP	NA	04
ACSISUBN	NA	10
ACSISUBP	000013	77
ACSITEXT	000032	57
ACSITKNO	000004	30
ACSITLSM	000002	52
ACSITPAN	000001	51
ACSITRI	NA	85
ACSITRIL	NA	4A
ACSIUNSC	NA	3E
ACSIUSER	000008	12
ACSIVACS	NA	40
ACSIVCAP	NA	10
ACSIVCNT	NA	01
ACSIVCOL	NA	02

Référence croisée

Le tableau suivant fournit une référence croisée pour l'IUB :

Tableau 9-5 Référence croisée pour l'IUB

Nom	Longueur	Valeur de décalage
IUBCC	000001	31
IUBCONN	NA	10
IUBDABQ	000016	10
IUBDAVL	000001	20
IUBDCBPT	000004	44
IUBECBKY	000001	21
IUBBECBT	000004	34
IUBEXT	000040	78
IUBEXT1	000008	78
IUBEXT2	000008	80
IUBEXT3	000008	88
IUBEXT4	000008	90
IUBEXT5	000008	98
IUBEYE	000004	0C
IUBFLG1	000001	30
IUBFLG2	000001	32
IUBHCOMM	NA	20
IUBIRT	000004	2C
IUBIUBPT	NA	24
IUBLEN	NA	A0
IUBLOK	NA	08
IUBNPOST	NA	40
IUBORGID	000004	3C
IUBPARML	000040	50
IUBPARM1	000008	50
IUBPARM2	000008	58
IUBPARM3	000008	60
IUBPARM4	000008	68
IUBPARM5	000008	70
IUBQ	000016	00
IUBREAD	NA	80
IUBREJCT	NA	08
IUBREPLY	NA	20
IUBSEND	NA	40
IUBSENT	NA	80
IUBTASK	000004	28
