1 소개

Oracle StorageTek T10000 테이프 드라이브 제품군은 대용량 데이터 스토리지용으로 설계된 다양한 작은 모듈식의 고성능 장치를 제공합니다. 테이프 드라이브는 랙에 마운트되거나 다양한 StorageTek 라이브러리에 사용됩니다(그림 1-1 참조). T10000 드라이브 제품군인 T10000A, T10000B, T10000C 및 T10000D와 같은 4가지 모델이 있습니다.

주:

이 설명서에서는 이러한 테이프 드라이브를 T10000, 테이프 드라이브 또는 드라이브라고도 합니다.

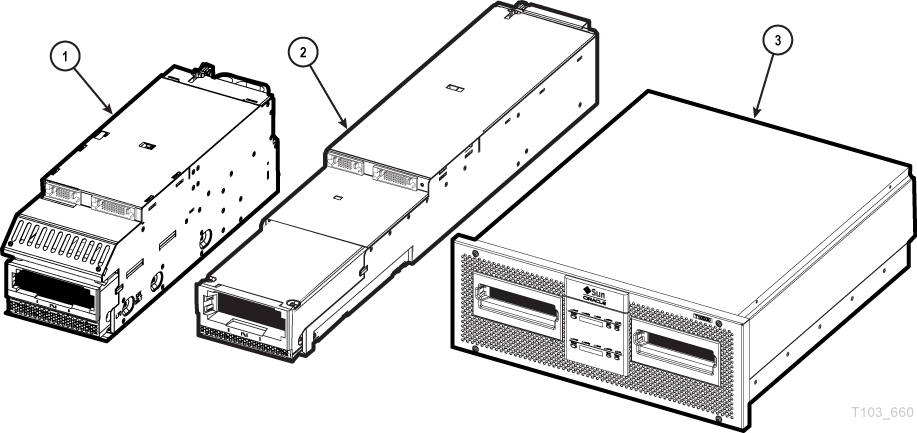

그림 1-1 T10000 테이프 드라이브 구성

주변 텍스트에서 그림 1-1 에 관해 설명합니다.

그림 범례:


1 - SL3000 구성
2 - SL8500 구성
3 - 랙 트레이

설명

테이프 드라이브의 높이는 8.89cm(3.5인치), 너비는 14.6cm(5.75인치), 깊이는 42.55cm(16.75인치)입니다. 드라이브에서는 단일 릴 테이프 카트리지와 PRML(Partial Response, Maximum Likelihood)이라는 기술을 사용하여 다음을 가능하게 하는 고밀도 데이터 형식을 제공합니다.

  • T10000A - 최대 500GB(기가바이트)의 압축되지 않은 데이터를 기록하고 저장할 수 있습니다.

  • T10000B - 최대 1TB(테라바이트)의 압축되지 않은 데이터를 기록하고 저장할 수 있습니다.

  • T10000C - 최대 5.5TB(테라바이트)의 압축되지 않은 데이터를 기록하고 저장할 수 있습니다.

  • T10000D - 최대 8.5TB(테라바이트)의 압축되지 않은 데이터를 기록하고 저장할 수 있습니다.

테이프 드라이브에 대한 호스트 연결은 광 섬유이며 높은 속도의 데이터 전송을 제공합니다.

테이프 드라이브 구성요소

테이프 드라이브에는 다음과 같은 전기적 및 기계적 구성요소가 포함되어 있습니다.

  • 제어 프로세서: 모든 드라이브 기능을 제어하고 내장 펌웨어를 포함합니다.

  • ADC 기술: 데이터 압축 및 압축 해제를 수행합니다. ADC는 적응형 무손실 데이터 압축 기술입니다.

  • 특수화된 버퍼: 테이프에 기록되어 호스트에서 다시 읽는 형식으로 데이터를 보관합니다.

  • 읽기 및 쓰기 회로(읽기/쓰기 헤드): 테이프에 데이터를 기록하여 다시 읽는 헤드 기술로 보완된 PRML을 사용합니다. 이중 헤드 및 32채널 기술을 통해 데이터 무결성이 향상되고 매체 수명이 길어지며 전송 속도가 빨라집니다.

    주:

    T10000A 또는 B 드라이브는 MR(자기 저항) 헤드를 사용하며, T10000C 또는 D 드라이브는 GMR(거대 자기 저항) 헤드를 사용합니다.

  • 암호화 회로: 사용으로 설정된 경우 데이터를 암호화 및 해독합니다.

  • 헤드 클리너: 카트리지 언로드 중 헤드에서 쌓인 잔여물을 제거합니다.

  • 데이터 버퍼: T10000A 또는 B 드라이브의 데이터 버퍼는 256MB입니다. T10000C 또는 D 드라이브의 데이터 버퍼는 2GB입니다.

  • 가변 속도 서보 시스템: 가변 속도 서보 시스템을 통해 테이프 드라이브를 개별 속도와 전압으로 실행할 수 있습니다.

  • 로더: 카트리지를 로드하여 카트리지 모터와 맞물리게 합니다.

  • 스레더: 로드 시 테이프 경로를 통해 테이크업 릴로 테이프를 스레드하고 언로드 시 카트리지로 테이프를 돌려 보냅니다.

  • 테이프 경로: 헤드를 지나가도록 테이프를 안내합니다.

  • 이더넷 포트: 암호화 키, Virtual Operator Panel, SDP(Service Delivery Platform) 등의 항목을 지원하는 연결을 제공합니다. 드라이브는 IPv4 주소와 IPv6 주소를 지원합니다(네트워크 선택 항목 참조).

  • TTI(Tape Transport Interface): 드라이브와 라이브러리 간에 명령 및 상태를 전송합니다.

  • RFID(전파 식별) 시스템: 테이프 카트리지의 메모리 칩에 인터페이스를 제공합니다.

그림 1-2는 T10000A 또는 B 테이프 드라이브의 테이프 경로 요소를 보여줍니다. T10000C 또는 D의 테이프 경로도 유사합니다.

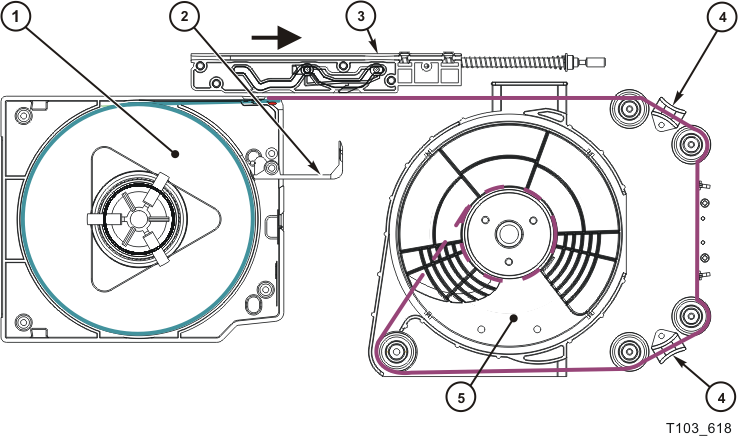

그림 1-2 T10000A 테이프 경로

주변 텍스트에서 그림 1-2 에 관해 설명합니다.

그림 범례:


1 - 테이프 카트리지 및 로더(엘리베이터)
2 - 테이프 카트리지 도어
3 - 버클러
4 - 테이프 경로 롤러 및 가이드
5 - 테이크업 릴, 모터 및 허브 조립품

Small Form-factor Pluggable 모듈

파장(모드) 및 케이블 유형에 따라 여러 유형의 SFP(Small Form-Factor Pluggable) 모듈이 있습니다.

  • 단파 SFP 모듈은 50미크론 다중 모드 케이블과 함께 사용됩니다.

  • 장파 SFP 모듈은 9미크론 단일 모드 케이블과 함께 사용됩니다.

    주:

    T10000D의 경우 20km 정격의 장파 SFP를 사용합니다.

테이프 드라이브는 포트 2개에 각각 SFP 모듈이 제공됩니다.

팁:

네트워크를 계획할 때는 SFP 모듈이 특정 네트워크 유형과 HBA, 스위치, 파장, 케이블 유형 등의 구성을 지원하는지 확인하십시오.

전원 공급 장치 모듈

그림 1-3은 구성에 따라 T10000 테이프 드라이브에 전원을 공급하는 방법을 보여줍니다.

  • SL3000 또는 SL8500 구성: T10000 테이프 드라이브가 드라이브 트레이 안에 있는 DC 전원 모듈에서 작동 전압을 받습니다.

  • 랙 마운트 구성: 드라이브가 랙 트레이(섀시) 안에 마운트된 AC 전원 공급 장치 모듈에서 작동 전압을 받습니다.

  • L 시리즈 라이브러리 구성: T10000A 또는 B 드라이브가 라이브러리 트레이에 설치된 외부 AC 전원 공급 장치 모듈에서 작동 전압을 받습니다.

  • 9741E 캐비닛 구성: T10000A 드라이브가 캐비닛 안에 마운트된 외부 AC 전원 공급 장치 모듈에서 작동 전압을 받습니다.

전원 공급 장치의 모든 버전은 다른 서비스 요구사항이 없는 FRU(현장 대체 가능 장치)입니다. 전원 모듈 고장이 발생하면 다른 모듈로 교체하십시오.

주:

전원 공급 장치가 모두 유사한 것 같으며 다른 T 시리즈 테이프 드라이브 전원 공급 장치와 규격이 동일하기는 하지만 T10000 전원 공급 장치는 특정 T10000 테이프 드라이브 모델에 고유합니다.

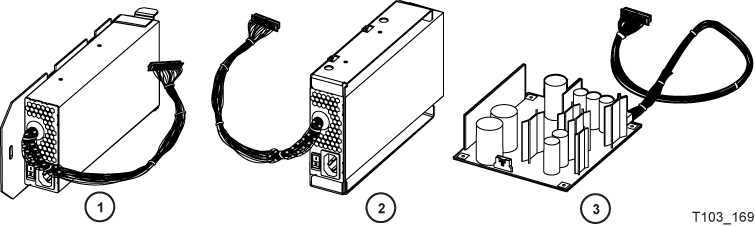

그림 1-3 전원 공급 장치 모듈

주변 텍스트에서 그림 1-3 에 관해 설명합니다.

그림 범례:

1 - 9741E 드라이브 캐비닛용 AC 전원 공급 장치(T10000A 전용)

2 - 랙 섀시(모든 T10000 모델) 및 L 시리즈 라이브러리(T10000A 또는 B 전용)용 AC 전원 공급 장치

3 - DC 전원 공급 장치(SL8500 및 SL3000 라이브러리)

유지 관리 포트 사용

보증 또는 유지 관리 계약에 따라 테이프 드라이브에 대해 Oracle 서비스 담당자를 요청할 때는 항상 드라이브 유지 관리(이더넷) 포트에 대한 물리적 액세스 및 연결이 필요합니다. 고객의 이더넷 케이블이 서비스를 받으려는 드라이브에 물리적으로 연결된 경우 서비스 담당자는 필요한 서비스 조치를 수행하기 전에 이 케이블을 분리해야 합니다.

  • SDP(Service Delivery Platform)가 지원하는 T10000 비암호화 드라이브의 경우 드라이브의 이더넷 포트가 SDP 사이트 장치에만 사용되어야 합니다.

  • T10000 암호화 사용 드라이브의 경우 드라이브의 이더넷 포트가 암호화 서비스 네트워크에만 사용되어야 합니다. 단, 오라클 또는 오라클 인증 서비스 파트너의 서비스 작업 중에는 사용될 수 있습니다.

암호화와 SDP가 함께 사용되는 경우 서비스 네트워크를 사용하여 이더넷 포트를 동시에 공유해야 합니다.

주:

오라클은 드라이브의 유지 관리 포트를 허가되지 않은 용도로 사용함으로 인해 발생하는 드라이브 기능 오류에 책임을 지거나 이를 지원하지 않습니다.

권한이 부여되지 않은 사용은 다음 항목 이외의 드라이브 이더넷 포트 사용에 적용됩니다.

  • Encryption 1.x(T10000C 또는 T10000D 드라이브에서 지원되지 않음)

  • Encryption 2.x 환경

  • VOP(Virtual Operator Panel)

  • 원격 지원 플랫폼(예: SDP[Service Delivery Platform])

  • 서비스의 테이프 상태 검사 도구

  • STDS(StorageTek Diagnostic System)

암호화

테이프 드라이브는 내장 암호화를 포함하며 OKM(Oracle Key Manager) 또는 Crypto KMS(Key Management System)와 연동하여 T10000 테이프 드라이브가 기록한 데이터를 암호화 및 해독합니다. FIPS 준수:

  • 코드 레벨 1.40.108, 1.41.110 또는 1.41.111 및 KMS 2.1 이상을 사용하는 T10000A 드라이브의 경우 자기 테이프의 데이터에 대해 FIPS 140-2 레벨 1 보안을 준수합니다.

  • 코드 레벨 1.40.208, 1.41.210 또는 1.41.211 및 KMS 2.1 이상을 사용하는 T10000B 드라이브의 경우 자기 테이프의 데이터에 대해 FIPS 140-2 레벨 2 보안을 준수합니다.

  • 코드 레벨 1.51.318 또는 1.57.308 및 OKM을 사용하는 T10000C 드라이브의 경우 자기 테이프의 데이터에 대해 FIPS 140-2 레벨 1 보안을 제공합니다.

  • 코드 레벨 4.07.107 및 Oracle Key Manager를 사용하는 T10000D 드라이브는 자기 테이프의 데이터에 FIPS 140-2 레벨 1 보안을 제공합니다.

테이프 드라이브에 대해 다음 사항에 유의하십시오.

  • 동일한 드라이브는 모든 데이터를 암호화하거나 모든 데이터를 암호화하지 않습니다. 한 가지 작업만 수행합니다.

  • 테이프 드라이브의 이더넷 포트는 암호화 키를 확보합니다.

  • 암호화가 FIPS 모드에서 활성화된 경우 암호화를 해제할 수 없습니다.

DPKM(데이터 경로 키 관리) 부속 시스템은 StorageTek 테이프 드라이브의 세번째 암호화 설치입니다. DPKM은 SCSI 4 명령 Security Protocol In 및 Security Protocol Out을 사용하여 테이프 드라이브를 암호화하는 StorageTek에서 호스트 기반 키 관리를 구현합니다. 암호화 키는 광 섬유 채널 인터페이스(FIPS 비준수)를 통해 테이프 드라이브로 전달됩니다. DPKM은 카트리지를 기준으로 암호화 상태를 토글하거나 토글을 해제할 수 있는 기능을 제공합니다. 이 기능을 통해 사용자는 각 테이프 카트리지에서 암호화된 파일과 암호화되지 않은 파일을 함께 사용할 수 있습니다. VOP를 사용하여 테이프 드라이브의 DPKM 기능을 사용 또는 사용 안함으로 설정합니다.

테이프 드라이브 기능

T10000C 및 T10000D 테이프 드라이브에 대해 다음 기능을 사용할 수 있습니다. 일부 기능 설명은 다음 위치의 백서를 참조하십시오.

http://www.oracle.com/technetwork/server-storage/sun-tape-storage/documentation/index.html

StorageTek 데이터 무결성 검증

StorageTek DIV(Data Integrity Validation)는 StorageTek T10000이 드라이브로 전송되는 각 레코드에 대해 응용 프로그램 또는 파일 시스템에서 제공하는 체크섬을 검증할 수 있도록 합니다. 사용자가 생성하는 체크섬은 테이프에 각 레코드와 함께 저장되며 이후 읽기 또는 확인 작업에서 확인될 수 있습니다(호스트로 데이터를 보낼 때 추가 오버헤드가 발생하지 않음). 이 기능을 사용하는 방법에 대한 자세한 내용은 다음에서 확인할 수 있습니다.

  • StorageTek T10000 Tape Drive Fibre Channel Reference Manual

  • Redefining Tape Usage with StorageTek Tape Tiering Accelerator and StorageTek In-Drive Reclaim Accelerator(백서)

DIV 기능은 FC 테이프 드라이브에서 사용할 수 있으며 응용 프로그램 지원이 필요합니다.

StorageTek 직접 복사

주:

이 기능은 T10000D 테이프 드라이브에서만 지원됩니다.

Oracle의 StorageTek 직접 복사 기능을 사용하면 프로덕션 프로세스 중에 데이터를 마이그레이션할 수 있습니다. CPU를 많이 사용하는 데이터 마이그레이션 작업으로 호스트 응용 프로그램 또는 디스크 캐시에 부담을 주지 않으면서 광 섬유 채널 테이프 장치에서 StorageTek T10000D로 직접 데이터를 복사할 수 있습니다. 이 기능은 Oracle Hierarchical Storage Manager 6.1을 사용하여 지원됩니다. 이 기능에 대한 자세한 내용을 보려면 현지 영업 담당자에게 문의하여 StorageTek Direct Copy User Specification의 복사본을 얻으십시오.

StorageTek File Access Accelerator

주:

이 기능은 T10000D 테이프 드라이브에서만 지원됩니다.

Oracle의 StorageTek File Access Accelerator 기능을 사용하면 테이프 드라이브가 각 파일을 찾는 데 필요한 시간을 최소화하는 최적화된 검색 순서로 응용 프로그램이 StorageTek T10000D에서 파일을 회수할 수 있습니다. 테이프 드라이브는 응용 프로그램에서 파일 목록을 수신하고 목록 순서를 최적화하여 파일 간 검색 거리를 최소화한 다음 재정렬된 목록을 응용 프로그램으로 다시 보냅니다. 그러면 응용 프로그램은 표준 명령을 사용하여 최적화된 파일 순서로 읽기 요청을 테이프 드라이브로 보냅니다. 이 기능에 대한 자세한 내용을 보려면 현지 영업 담당자에게 문의하여 StorageTek T10000 Tape Drive Fibre Channel Interface Reference Manual의 복사본을 얻으십시오.

StorageTek 최대 용량

최대 용량은 테이프 간 복사 작업이 성공하도록 일반적으로 예약된 테이프 용량의 사용을 허용합니다. 이 기능을 사용하는 방법은 StorageTek T10000 Tape Drive Fibre Channel Interface Reference Manual을 참조하십시오. 이 기능은 T10000C의 용량을 5.5TB까지, T10000D의 용량을 8.5TB까지 증가시킬 수 있습니다.

최대 용량은 기본적으로 해제(VOP를 통해 사용으로 설정할 수 있음)되어 있으며, FC 드라이브 및 VSM에서 사용 가능하고, 응용 프로그램 지원이 필요하지 않습니다.

StorageTek File Sync Accelerator

StorageTek FSA(File Sync Accelerator)를 통해 응용 프로그램은 테이프 표시 또는 기타 동기화 작업을 기록하여 일반적으로 야기되는 백 히치를 줄이거나 없앨 수 있습니다.

FSA 기능은 기본적으로 설정(VOP를 통해 사용 안함으로 설정할 수 있음)되어 있으며, FC 및 FICON 드라이브에서 사용 가능하고, 응용 프로그램 지원이 필요하지 않습니다. 백서 Maximizing Tape Performance with the StorageTek T10000 Tape Drives를 참조하십시오.

StorageTek Tape Application Accelerator

StorageTek TAA(Tape Application Accelerator)는 데이터 스트림에 동기화 명령을 삽입하는 응용 프로그램에도 불구하고 테이프에 대한 쓰기 처리량을 향상시킵니다. TAA가 사용으로 설정된 경우 드라이브는 테이프 표시를 버퍼된 테이프 표시로 변환하며 동기화를 NO-OP로 변환합니다. 버퍼된 테이프 표시 및 NO-OP로 인해 테이프 드라이브가 버퍼의 컨텐츠를 비우며 백 히치가 발생하는 것이 아니므로 테이프에 데이터가 기록되는 속도가 빨라집니다.

TAA 기능은 기본적으로 해제되어 있으며(VOP를 통해 사용으로 설정됨) FC 및 FICON 드라이브에서 사용할 수 있으며 응용 프로그램 지원이 필요하지 않습니다.

TAA 구성을 사용으로 설정하기 전에 사용자는 특정 응용 프로그램의 테이프 표시 쓰기 및 동기화 사용 방식을 결정해야 합니다. 파일 동기화 및 테이프 표시 쓰기라는 용어는 FICON 환경과 광 섬유 채널 환경에서 다르게 정의됩니다.

  • TAA가 FICON 드라이브에서 사용으로 설정되면 파일 동기화는 항상 NO-OP로 변환되고 테이프 표시는 항상 버퍼된 테이프 표시로 처리됩니다.

    주:

    이 기능은 지연된 오류를 처리하는 환경에서만 사용해야 합니다. 이 기능이 사용으로 설정되면 테이프 표시 전송을 통해서도 데이터가 테이프에 성공적으로 기록되었는지 확인되지 않습니다. 명령이 완료된 후 버퍼된 데이터가 테이프에 기록되면 지연 오류가 보고될 수 있습니다. FICON 환경에서만 이중 쓰기 작업에서 이 기능을 사용해야 합니다.

  • 광 섬유 채널 환경의 TAA 작업은 전원 장애 또는 재설정 상태 후 사용자의 스토리지 응용 프로그램이 자동으로 작업을 다시 시작하는지 여부에 따라 달라집니다.

    • 장애 이벤트 이후 작업을 다시 시작하도록 설계된 응용 프로그램의 경우 Oracle은 테이프 표시를 버퍼링된 테이프 표시로 취급하지 않고 파일 동기화를 NO-OP로 변환하도록 TAA를 구성할 것을 권장합니다.

    • 장애 이벤트 이후 작업을 다시 시작하도록 설계되지 않은 응용 프로그램의 경우 Oracle은 출력 유형 작업을 테이프 드라이브 두 개로 이중화할 것을 권장합니다.

    백서 Maximizing Tape Performance with the StorageTek T10000 Tape Drives를 참조하십시오.

StorageTek Search Accelerator

SSA(StorageTek Search Accelerator)를 통해 FICON 응용 프로그램은 최대 1024바이트 길이의 문자열을 검색할 수 있습니다. 이 기능은 FICON 환경에서 메인프레임 HSM 감사 성능을 향상시킵니다.

SSA 기능은 FC 및 FICON 드라이브에서 사용할 수 있으며 응용 프로그램 지원이 필요합니다(API를 사용할 수 있음). 백서 Using Oracle’s StorageTek Search Accelerator를 참조하십시오.

StorageTek MIR 보조 검색

StorageTek T10000C 및 T10000D 테이프 드라이브는 카트리지의 MIR(Media Information Region)에 대한 액세스를 지원합니다. 이 명령은 StorageTek T10000B 테이프 드라이브와 비슷한 SCSI Read Buffer 명령을 사용하여 구현됩니다. MIR 데이터는 테이프 레코드에 대한 위치 정보를 제공하며 응용 프로그램이 테이프에서 처음 읽을 레코드를 정렬하는 데 사용할 수 있습니다. T10000 MAS N677 엔지니어링 문서에서 이 기능에 대해 설명합니다.

MAS 기능은 FC 테이프 드라이브에서 사용할 수 있으며 응용 프로그램 지원이 필요합니다.

StorageTek In-Drive Reclaim Accelerator

주:

이 기능은 표준 카트리지에서만 지원됩니다.

StorageTek IDR(In-Drive Reclaim Accelerator)을 통해 응용 프로그램은 전체 테이프를 다시 기록하지 않고 테이프의 공간을 재생 이용할 수 있습니다. 응용 프로그램은 이 기능을 최대한 활용할 수 있도록 분할 영역 맵을 저장하고 관리해야 합니다. StorageTek VSM(Virtual Storage Manager)은 StorageTek T10000B, T10000C 및 T10000D 드라이브에서 이 기능을 지원합니다. 이 기능에 대한 자세한 내용을 보려면 현지 영업 담당자에게 문의하여 ALP User’s Guide 복사본을 얻으십시오.

IDR 기능은 FC 및 FICON 드라이브에서 사용할 수 있으며 응용 프로그램 지원이 필요합니다(API를 사용할 수 있음).

StorageTek Tape Tiering Accelerator

주:

이 기능은 표준 카트리지에서만 지원됩니다.

StorageTek T10000C 및 T10000D 드라이브에는 테이프 분할 기능이 있습니다. 응용 프로그램은 해당 분할 영역을 구성하여 테이프에서의 파일 세트 위치를 제어할 수 있습니다. 테이프 시작 부분 근처에 있는 데이터 세트는 EOT(테이프 끝) 근처에 기록된 데이터보다 빠르게 액세스할 수 있다는 특성을 가집니다.

  • 응용 프로그램이 테이프에서의 데이터 위치를 관리할 수 있게 되었습니다.

  • StorageTek TTA(Tape Tiering Accelerator)를 통해 분할 영역을 읽기 전용으로 설정할 수 있습니다.

  • TTA에서 허용하는 최대 볼륨은 다음과 같습니다.

    • T10000C 드라이브에서 쓴 카트리지의 논리적 볼륨 480개

    • T10000D 드라이브에서 쓴 카트리지의 논리적 볼륨 600개

TTA 기능은 FC 및 FICON 드라이브에서 사용할 수 있으며 응용 프로그램 지원이 필요합니다(API를 사용할 수 있음).

이 기능에 대한 자세한 내용을 보려면 현지 영업 담당자에게 문의하여 ALP User’s Guide 복사본을 얻으십시오.

사양

이 절에는 T10000 테이프 드라이브에 대한 성능, 물리적 및 환경 사양이 나열되어 있습니다.

테이프 드라이브 성능 사양

용량 및 성능:

  • 용량(고유)

    • T10000A: 500GB(5 x 1011바이트)

    • T10000B: 1TB(1 x 1012바이트)

    • T10000C: 5TB(5 x 1012바이트)

    • T10000D: 8TB(8 x 1012바이트)

    주:

    최대 용량이 사용으로 설정된 경우 용량을 5.5TB(T10000C의 경우) 또는 8.5TB(T10000D의 경우)까지 늘릴 수 있습니다.

  • 용량(sport 카트리지)

    • T10000A: 120GB

    • T10000B: 240GB

    • T10000C: 1TB(1 x 1012바이트)

    • T10000D: 1.6TB(1.6 x 1012바이트)

  • 데이터 버퍼 크기:

    • T10000A 또는 B: 256MB

    • T10000C 또는 D: 2GB

  • 테이프 속도:

    • 읽기 및 쓰기

      T10000A: 2.0 및 4.95m/초

      T10000B:

      • T10000B 포맷 카트리지: 2.0 및 3.74m/초

      • T10000A 포맷 카트리지: 2.0 및 4.95m/초(읽기 전용)

      T10000C: 5.62m/초

      T10000D: 4.75m/초(4.25, 3.75, 3.25 및 2.75m/초의 추가 속도)

    • 파일 검색 및 찾기:

      T10000A 또는 B: 8-12m/초(가변 속도)

      T10000C 또는 D: 10-13m/초(가변 속도)

    • 고속 되감기:

      T10000A 또는 B: 8-12m/초(가변 속도)

      T10000C 또는 D: 10-13m/초(가변 속도)

인터페이스:

  • 유형:

    • T10000A: 2Gb 또는 4Gb FC(광 섬유 채널) 및 FICON

    • T10000B/C: 4Gb FC 및 FICON

    • T10000D: 16Gb FC 및 16Gb FICON

    주:

    16Gb 테이프 드라이브 인터페이스는 8Gb 및 4Gb 환경과 호환됩니다.

  • 데이터 속도:

    • T10000A 또는 B: 120MB/초

    • T10000C: 252MB/초(고유 지속) 및 240MB/초(전체 파일 호스트)

    • T10000D: 252MB/초(고유 지속)

      주:

      달성된 실제 데이터 속도는 프로세서, 디스크 데이터 속도, 데이터 블록 크기, 데이터 압축률, 인터페이스, I/O 연결, SAN(Storage Area Network), 사용된 소프트웨어 등 전체 시스템과 상관 관계가 있습니다. 드라이브의 고유 데이터 속도가 252MB/초(T10000C 또는 D) 또는 120MB/초(T10000A 또는 B)이더라도 다른 구성요소에 따라 실제 유효 데이터 속도가 제한될 수 있습니다.

액세스 시간:

  • 테이프 로드 및 스레드 준비

    • T10000A 또는 B: 16.5초

    • T10000C: 13.1초

    • T10000D: 13초

  • 파일 액세스, 평균(로드 포함)

    • T10000A 또는 B: 62.5초(Sport 카트리지의 경우 30.5초)

    • T10000C: 70.1초(Sport 카트리지의 경우 30.6초)

    • T10000D: 62.5초(Sport 카트리지의 경우 28초)

  • 되감기(최대):

    • T10000A 또는 B: 91초(Sport 카트리지의 경우 23초)

    • T10000C: 115초(Sport 카트리지의 경우 32.5초)

    • T10000D: 97초(Sport 카트리지의 경우 26초)

업로드 시간: 23초

신뢰성:

  • 헤드 수명: 5년

  • 수정되지 않은 비트 오류 속도: 1 x 10-19

물리적 사양

  • 너비:

    • 146mm(5.77인치) 드라이브 [카트리지 베젤 포함]

    • 483mm(19인치) 랙 마운트 트레이

  • 깊이:

    • 드라이브:

      433mm(17인치) T10000A 또는 B [카트리지 베젤 및 D 커넥터 포함]

      427mm(16.8인치) T10000C [카트리지 베젤 및 SFP 모듈 포함]

    • 랙 마운트 트레이: 640mm(25인치)

  • 높이: 81mm(3.2인치)

  • 무게:

    • 랙 마운트 트레이: 18.6kg(41파운드) 단일 드라이브 또는 25kg(55파운드) 이중 드라이브

    • SL8500 트레이: 9.4kg(20.75파운드)

    • SL3000 트레이: 10.1kg(22.25파운드)

    • L 시리즈(T10000A 또는 B 전용): 8.3kg(18.3파운드)

    • 9310(T10000A 전용): 6.9kg(15.25파운드)

배송 규격

SL3000 라이브러리 트레이:

  • 높이: 340mm(13.4인치)

  • 너비: 310mm(12.2인치)

  • 길이: 660mm(26인치)

  • 무게: 10.5kg(23.1파운드)

SL8500 라이브러리 트레이:

  • 높이: 310mm(12인치)

  • 너비: 330mm(13인치)

  • 길이: 1.02m(40인치)

  • 무게: 18kg(26파운드)

환경 요구사항

주:

T10000 테이프 드라이브가 아래 지정된 전체 목록의 범위에서 작동하기는 하지만 권장 범위 내에서 환경을 유지하면 안정성이 최적화됩니다.

온도:

  • 작동:

    최적: 22°C(72°F)

    권장: 20° – 25°C(68° –77°F)

    범위: 15.6° ~ 32.2°C(60° ~ 90°F) - 건구 온도

  • 배송:

    최적: 22°C(72°F)

    권장: 20° – 25°C(68° –77°F)

    범위: -40° ~ 60°C(-40° ~ 140°F)

  • 보관:

    최적: 22°C(72°F)

    권장: 20° – 25°C(68° –77°F)

    범위: 10° ~ 40°C(50° ~ 104°F) - 건구 온도

상대 습도:

  • 작동:

    최적: 45%

    권장: 40% – 50%

    범위: 20% ~ 80%

  • 배송:

    최적: 45%

    권장: 40% – 50%

    범위: 10% ~ 95%

  • 보관:

    최적: 45%

    권장: 40% – 50%

    범위: 10% ~ 95%

습구(비응축):

  • 작동 시: 29°C(84°F)

  • 배송: 35°C(95°F)

  • 보관: 35°C(95°F)

    팁:

    업계 모범 사례에서는 최적의 성능을 위해 컴퓨터실의 상대 습도를 40% ~ 50%로 유지하도록 권장합니다.

공기 중 오염물

테이프 드라이브 및 매체는 공기 중 입자로 인해 손상될 수 있습니다. 작동 환경은 부록 B 오염물 제어에 나열된 요구사항을 준수해야 합니다.

구성

T10000 테이프 드라이브는 StorageTek 라이브러리 또는 랙 마운트 구성에서 사용할 수 있습니다.

라이브러리 구성

라이브러리 구성용 드라이브 트레이에는 한 개의 테이프 드라이브가 포함되어 있습니다(그림 1-1 참조). 드라이브 트레이는 라이브러리 모델용으로 설계되었습니다. 변환 키트를 사용하여 한 라이브러리 모델에서 다른 라이브러리 모델로 변환할 수 있습니다(라이브러리 트레이 키트 참조).

  • SL3000: 최대 56개의 T10000 테이프 드라이브를 사용하여 200-6,000개의 카트리지를 보관합니다.

  • SL8500: 단일 SL8500은 최대 64개의 T10000 테이프 드라이브를 사용하여 최대 10,000개의 카트리지를 보관합니다. 10 모듈 라이브러리 컴플렉스는 최대 100,000개의 카트리지와 최대 640개의 테이프 드라이브를 보관할 수 있습니다.

  • L 시리즈:

    주:

    L 시리즈 라이브러리에서는 T10000C 및 T10000D 테이프 드라이브가 지원되지 않습니다.

    • L180: 최대 6개의 T10000A 또는 T10000B 테이프 드라이브를 사용하여 84-174개의 카트리지를 보관합니다.

    • L700: 최대 12개의 T10000A 또는 T10000B 테이프 드라이브를 사용하여 216-678개의 카트리지를 보관합니다.

    • L700e: 2개의 라이브러리가 PTP(전달 포트)로 연결된 경우 최대 24개의 T10000A 또는 T10000B 테이프 드라이브를 사용하여 300-1,344개의 카트리지를 보관합니다.

    • L1400M: 최대 24개의 T10000A 또는 T10000B 테이프 드라이브를 사용하여 300-1,344개의 카트리지를 보관합니다.

  • 9310:

    주:

    9310 라이브러리에서는 T10000B, T10000C 및 T10000D 테이프 드라이브가 지원되지 않습니다.

    단일 9310은 9741E 드라이브 캐비닛이 포함된 4개의 드라이브 벽에 최대 80개의 T10000A 테이프 드라이브를 사용하여 최대 6,000개의 카트리지를 보관합니다.

자세한 내용은 라이브러리 설치 요구사항을 참조하십시오.

랙 마운트 구성

랙용 드라이브 트레이에는 1개 또는 2개의 테이프 드라이브가 포함됩니다(그림 1-1 참조).

랙은 트레이(섀시)당 드라이브가 1개인 수동 마운트 드라이브 6개, 트레이당 드라이브가 2개인 수동 마운트 드라이브 12개 또는 단일 드라이브와 이중 드라이브 트레이의 조합을 보관할 수 있습니다.

자세한 내용은 랙 마운트 구성을 참조하십시오.

Virtual Operator Panel

Virtual Operator Panel을 통해 운영자와 서비스 담당자는 단일 테이프 드라이브를 모니터하고 관련 작업을 수행할 수 있습니다. 다양한 플랫폼(예: Windows, Solaris 및 Linux)에 VOP 소프트웨어를 설치할 수 있습니다.

VOP는 테이프 드라이브에 대해 표준 RJ-45 이더넷 연결을 사용합니다.

VOP를 사용하여 드라이브 작업을 수행하고 오류 정보를 검색하며 테이프 드라이브를 구성할 수 있습니다.

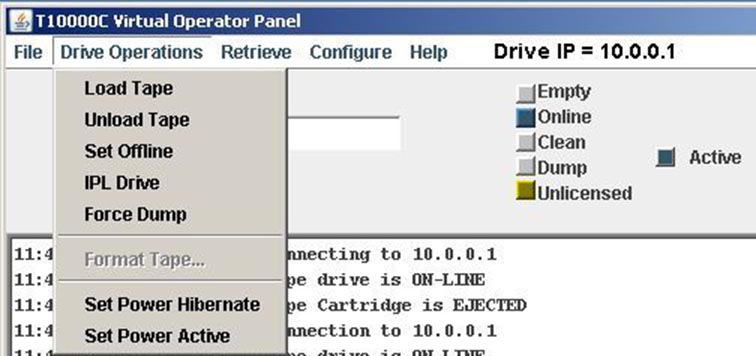

그림 1-4은 Drive Operations 메뉴가 확장된 T10000 테이프 드라이브에 대한 VOP(Virtual Operator Panel) GUI(그래픽 사용자 인터페이스)의 예를 보여줍니다.

그림 1-4 Virtual Operator Panel

주변 텍스트에서 그림 1-4 에 관해 설명합니다.

테이프 카트리지

T10000은 다음 유형의 카트리지를 지원합니다.

  • StorageTek T10000 카트리지(T10000A 또는 B 드라이브):

    • 데이터: 500GB T10000A 또는 1TB T10000B

    • 데이터, sport: 120GB T10000A 또는 240GB T10000B

    • VolSafe, 용량: 500GB T10000A 또는 1TB T10000B

    • VolSafe, sport: 120GB T10000A 또는 240GB T10000B

    • 청소 카트리지: 50번 사용(CT 또는 CL 카트리지)

  • StorageTek T10000 T2 카트리지(T10000C 및 T10000D 테이프 드라이브):

    • 데이터, 표준: 5TB(T10000C) 또는 8TB(T10000D)

    • 데이터, sport: 1TB(T10000C) 또는 1.6TB(T10000D)

    • VolSafe, sport: 1TB(T10000C) 또는 1.6TB(T10000D)

    • VolSafe, 용량: 최대 5.5TB(T10000C) 또는 8.5TB(T10000D)

    • 청소 카트리지: 50번 사용(CL 카트리지)

카트리지 내부에 포함된 RFID(전파 식별) 메모리 칩에는 카트리지 및 시간별 성능에 대한 정보가 저장됩니다. 드라이브의 모듈이 칩에서 정보를 검색합니다.

모든 카트리지에는 카트리지 레이블 영역, 카트리지 도어 및 쓰기 보호 스위치가 포함되어 있습니다. 그림 1-5는 T10000 테이프 카트리지의 예를 보여줍니다.

테이프 카트리지, 레이블 예 및 사양에 대한 자세한 내용은 부록 A 테이프 카트리지를 참조하십시오.

주의:

서보 트랙 손상: 대량 지우기는 미리 기록된 서보 트랙을 삭제합니다. StorageTek T10000 또는 T10000 T2 테이프 카트리지를 소자하지 마십시오.

그림 1-5 테이프 카트리지 소개

주변 텍스트에서 그림 1-5 에 관해 설명합니다.

그림 범례:


1 - 레이블 영역
2 - 도어(검은색 = 데이터, 빨간색 = sport, 흰색 = 청소, 노란색 = VolSafe)
3 - 쓰기 보호 스위치

케이블 및 커넥터

T10000 테이프 드라이브는 광 섬유 기반 호스트 인터페이스를 지원합니다.

  • 오픈 시스템 플랫폼용 광 섬유 채널

  • 엔터프라이즈 메인프레임용 FICON(IBM의 광 섬유 연결)

주:

드라이브는 256개의 동시 호스트를 지원합니다.

인터페이스에서 따르는 표준은 다음과 같습니다.

  • ANSI(American National Standards Institute)

  • ISO(International Organization for Standardization)

  • INCITS(InterNational Committee for Information Technology Standards)

T10000 테이프 드라이브에는 특정 유형의 케이블 및 커넥터가 사용됩니다.

케이블 지침

단일 모드:

  • 전송: 레이저

  • 코어 및 클래딩: 9/125

  • 색상: 노란색

  • 인터페이스 속도: 1, 2, 4 또는 16Gb/초

  • 거리:

    T10000A, B 또는 C: 2m - 10km

    T10000D: 최대 20km(T10000D 장파 SFP 사용)

다중 모드:

  • 전송: LED

  • 코어 및 클래딩: 50/125

    중요: 62.5/125가 측정된 다중 모드 케이블은 권장되지 않습니다. 기존 설치에서 발견되는 경우 다중 모드 50/125 인터페이스 케이블로 교체하십시오.

  • OM2 케이블:

    • 색상: 주황색

    • 인터페이스 속도 및 거리:

      1Gb/초, 최대 500m

      2Gb/초, 최대 300m

      4기가비트/초, 최대 150m

      8기가비트/초, 최대 50m

      16기가비트/초, 최대 35m

      주:

      해당 길이를 초과하면 문제가 발생하고 오류 임계값이 초과되며 성능이 저하될 수 있습니다.

  • OM4 케이블

    • 색상: 바다색

    • 인터페이스 속도 및 거리:

      4Gb/초, 최대 400m

      8Gb/초, 최대 200m

      16Gb/초, 최대 130m

LC 커넥터

LC 커넥터는 광 섬유 케이블에서 사용되며 네트워크 스위치 및 디렉터를 통해 테이프 드라이브 인터페이스 포트의 SFP 모듈에 연결됩니다.

연결

T10000 테이프 드라이브는 ANSI 광 섬유 채널 사양에 따라 두 포트의 연결을 지원합니다.

INCITS(InterNational Committee on Information Technology Standards) 문서를 참조하십시오.

SCSI Primary Commands -3 Section 5.6
Fibre Channel Protocol -3

주:

드라이브는 2개의 호스트가 Reserve/Release 또는 Persistent Reserve/Release 사양을 준수하는 경우 해당 호스트를 지원할 수 있습니다.

T10000 테이프 드라이브는 다른 테이프 드라이브 또는 디스크 부속 시스템을 사용하는 동일한 호스트 포트에 연결되지 않아야 합니다. 대역폭 요구사항으로 인해 HBA에 부하가 발생하여 두 솔루션 간에 허용되지 않는 오류 복구 문제가 야기됩니다.

Interop 도구

Interop 도구는 지원되는 모든 제품(StorageTek 브랜드 또는 타사 브랜드)에 대한 연결 정보를 사용하여 설계된 웹 기반 도구입니다. 이 웹 사이트에 나열된 구성에는 내부 테스트 랩 및 Oracle 기술 파트너를 비롯하여 다양한 출처에서 보고한 최신 정보가 반영되어 있습니다.

Oracle 직원은 Interop 도구에 액세스할 수 있습니다.

네트워크 고려 사항

SAN(Storage Area Network)을 구축할 때는 계획이 중요합니다. 다음은 네트워크 설계 및 연결 시 고려할 항목을 나열한 것입니다.

  • 연결에 대한 논리적 계획을 세웁니다.

  • 이중 패브릭 및 이중 HBA를 사용하여 서버를 연결합니다.

  • 공급업체 유형과 장치 유형을 영역으로 구분합니다.

  • 유연성을 위해 WWN 영역 분할을 사용하고 보안을 위해 포트 영역 분할을 사용합니다.

  • 단일 패브릭의 모든 스위치에 대해 영역 구성을 동일하게 유지합니다.

  • 영역의 별칭에 대해 고유 이름을 사용합니다.

  • 가능한 경우 스위치 및 HBA의 공급업체를 표준화합니다.

  • 유사한 장치에 동일한 펌웨어 및 드라이버 레벨을 사용합니다.

  • 중복성을 위해 스위치 간에 링크를 2개 이상 사용합니다.

  • 증가를 위한 공간을 남겨둡니다.

  • 모든 항목을 문서화하고 레이블을 부착합니다. 가능한 경우 그림을 제공합니다.

  • 큰 패브릭을 사용할 수 있기는 하지만, 오류 발생 가능성과 혼동을 줄이기 위해 크기를 제한하고 보다 작은 패브릭을 여러 개 사용하는 것이 좋습니다.

바인딩

일부 운영체제의 경우 다시 시작 후에 항상 동일한 대상 ID 또는 경로가 장치에 할당되도록 보장하지 않습니다. 이로 인해 다시 시작되기 전과 동일한 ID가 테이프 드라이브에 할당되어야 하는 응용 프로그램에 문제가 발생할 수 있습니다.

구성요소(예: 테이프 드라이브, 포트, 스위치 또는 패브릭)의 WWN(World Wide Name)을 광 섬유 채널 네트워크의 특정 대상 ID와 일치시키는 바인딩을 통해 이 문제를 해결할 수 있습니다. 이 기능은 장치를 공유하는 환경에 유용합니다.

바인딩 유형:

  • 지속 바인딩은 개별 드라이브를 HBA에 고정합니다.

  • 포트 바인딩은 스위치의 개별 포트를 노드에 고정합니다.

  • 스위치 바인딩은 패브릭의 개별 스위치를 고정합니다.

  • 패브릭 바인딩은 네트워크의 전체 패브릭을 고정합니다.

영역 분할

영역 분할은 스위치 또는 디렉터에 연결되는 여러 포트와 장치를 그룹화하는 방법입니다. 영역:

  • 장치와 시스템 간의 통신을 사용 또는 사용 안함으로 설정합니다.

  • 특정 시스템의 기밀 데이터에 대한 액세스를 제한합니다(보안).

  • 시스템과 장치 간의 데이터 경로 수를 제어합니다.

  • 여러 운영체제 유형(예: Windows 및 UNIX)을 구분합니다.

  • 트래픽 재지정을 제한합니다.

주:

여러 장치가 동일한 스위치 또는 디렉터에 연결되는 혼합 환경에서는 영역 분할을 사용하는 것이 좋습니다.

비교

다음은 T10000 테이프 드라이브와 다른 드라이브 유형(StorageTek T 시리즈, Linear Tape-Open 등)의 몇 가지 항목을 비교한 것입니다.

용량:

  • T10000 드라이브:

    • T10000A: 500GB 표준 카트리지 및 120GB sport 카트리지

    • T10000B: 1TB 표준 카트리지 및 240GB sport 카트리지

    • T10000C: 5TB 표준 카트리지 및 1TB sport 카트리지

    • T10000D: 8TB 표준 카트리지 및 1.6TB sport 카트리지

      주:

      최대 용량이 사용으로 설정된 경우 용량을 5.5TB(T10000C의 경우) 또는 8.5TB(T10000D의 경우)까지 늘릴 수 있습니다.

  • T9940B: 200기가바이트

  • LTO6: 2.5TB

데이터 속도:

  • T10000 드라이브:

    주:

    달성된 실제 데이터 속도는 프로세서, 디스크 데이터 속도, 데이터 블록 크기, 데이터 압축률, 인터페이스, I/O 연결, SAN(Storage Area Network), 사용된 소프트웨어 등 전체 시스템과 상관 관계가 있습니다. 드라이브의 고유 데이터 속도가 252MB/초(T10000C 또는 D) 또는 120MB/초(T10000A 또는 B)이더라도 다른 구성요소에 따라 실제 유효 데이터 속도가 제한될 수 있습니다.

    • T10000A 또는 T10000B: 125MB/초

    • T10000C: 252MB/초(고유 지속) 및 240MB/초(전체 파일 호스트)

    • T10000D: 252MB/초(고유 지속)

  • T9940B: 30MB/초

  • LTO6: 160MB/초

액세스 시간(평균):

  • T10000 드라이브:

    • T10000A 또는 B: 62.5초 표준 카트리지 및 30.5초 Sport 카트리지

    • T10000C: 70.1초 표준 카트리지 및 30.6초 Sport 카트리지

    • T10000D: 62.5초 표준 카트리지 및 28초 Sport 카트리지

  • T9940B: 59초

  • LTO6: 50초

읽기 및 쓰기 속도:

  • T10000 드라이브:

    • T10000A 2.0 또는 4.95m/초

    • T10000B: 2.0 또는 3.74m/초

    • T10000C: 5.62m/초

    • T10000D: 4.75m/초(4.25, 3.75, 3.23 및 2.75m/초의 추가 속도)

  • T9940B: 3.4m/초

  • LTO6: 7.4m/초

되감기 시간(최대):

  • T10000 드라이브:

    • T10000A 또는 B: 91초(Sport 카트리지의 경우 23초)

    • T10000C: 115초(Sport 카트리지의 경우 32.5초)

    • T10000D: 97초(Sport 카트리지의 경우 26초)

  • T9940B: 90초

  • LTO6: 98초

매체 길이(기록 가능):

  • StorageTek T10000 테이프 카트리지: 855m(2805피트)

  • StorageTek T10000 T2 테이프 카트리지: 1107m(3632피트)

  • T9940 테이프 카트리지: 650m(2133피트)

  • LTO6 Ultrium 데이터 카트리지: 846m(2776피트)

트랙:

  • T10000 드라이브:

    • T10000A: 768

    • T10000B: 1152

    • T10000C: 3584

    • T10000D: 4608

  • T9940B: 576

  • LTO6: 2176
