30.2 問合せとレイアウトの作成

この項の手順では、レポート・ウィザードで単純なデータ・モデルとレポート・レイアウトを作成する方法を説明します。これらを使用して、JSPベースのWebレポートやペーパー・レポートを生成できます。次の項では、JSPを変更し、Webレポートで適切な情報が表示されるようにします。

この例のように、単一問合せレポートを作成する場合、レポート・ウィザードを使用して、データ・モデルとレイアウトを同時に作成できます。

データ・モデルとレイアウトを作成するには:

Reports Builderを起動します(すでに起動している場合は、「ファイル」→「新規」→「レポート」を選択)。
「ようこそ」ダイアログ・ボックスまたは「新規レポート」ダイアログ・ボックスで、「レポート・ウィザードを使う」を選択して「OK」をクリックします。
「ようこそ」ページが表示されたら、「次へ」をクリックします。
「レポート・タイプ」ページで、「Webおよびペーパー・レイアウトの両方を作成」を選択し、「次へ」をクリックします。
「スタイル」ページでレポートの「タイトル」を入力し、「グループ左」を選択して「次へ」をクリックします。
「データ・ソース」ページで、「SQL問合せ」をクリックし、「次へ」をクリックします。

「データ」ページの「データ・ソース定義」フィールドに次のSELECT文を入力します。

SELECT (FLOOR(SAL/1000))*1000 BOTTOM,
CEIL((SAL+1)/1000) * 1000 TOP,
ENAME,
DEPTNO
FROM EMP
ORDER BY 1,2, SAL

注意:

この問合せは、次のいずれかの方法で入力できます。

提供されているテキスト・ファイルaggregatingdata_code.txtからコードをコピーして「データ・ソース定義」フィールドに貼り付けます。
「クエリー・ビルダー」をクリックして、コードを入力せずに問合せを作成します。
「データ・ソース定義」フィールドにコードを入力します。

「次へ」をクリックします。

注意:

データベースにまだ接続していない場合は、「クエリー・ビルダー」または「次へ」をクリックしたときに、データベースに接続するよう求められます。この例に該当するスキーマが含まれるデータベースに接続してください。第30.1項「この例の前提条件」に、この例のサンプル・スキーマの要件に関する説明があります。

「グループ」ページで、次の各フィールドを「使用可能フィールド」リストでクリックし、「>」ボタンをクリックして、これらを「Group Fieldsグループ・フィールド」リストに移動し、「次へ」をクリックします。
- BOTTOM
- TOP
「フィールド」ページで「>>」ボタンをクリックして、すべてのフィールドを「表示フィールド」リストに移動し、「次へ」をクリックします。
「合計」ページで「次へ」をクリックします。
「ラベル」ページで「次へ」をクリックします。
「テンプレート」ページで、「事前定義テンプレート」を選択し、「Beige」をクリックします。次に「終了」をクリックして、ペーパー・デザイン・ビューにレポート出力を表示します。次の例のようになります。

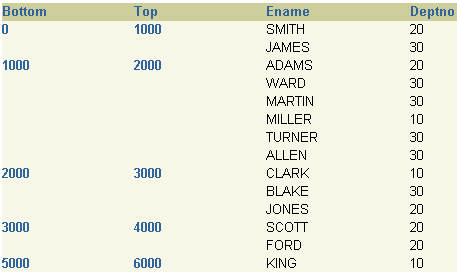

図30-2 集約データ・レポートのペーパー・デザイン・ビュー

「図30-2 集約データ・レポートのペーパー・デザイン・ビュー」の説明
ペーパー・デザイン・ビューで、テキストの「Bottom」をクリックして、そのテキストをSalary Rangeに変更します。
テキストの「Top」を削除します。

注意:
他の列のヘッダーもわかりやすいテキストに変更できます。
ツールバーの「ペーパー・レイアウト」ボタンをクリックして、ペーパー・レイアウト・ビューを表示します。現在のレイアウトは次のようになります。

図30-3 集約データ・レポートのペーパー・レイアウト・ビュー

「図30-3 集約データ・レポートのペーパー・レイアウト・ビュー」の説明
ペーパー・レイアウト・ビューで、ツールバーの「フレックス・オフ」ボタンをクリックして、フレックス・モードをオフにします。

f_bottom枠の右端をクリックして、約0.5インチ(1.5センチメートル)左へドラッグし、f_bottomとf_topのフィールド間にスペースを作ります。

ヒント:

ペーパー・レイアウト・ビューのオブジェクトを検索するには、オブジェクト・ナビゲータを使用します。オブジェクト・ナビゲータで項目名をクリックすると、対応するオブジェクトがペーパー・レイアウト・ビューで選択されます。

ツール・パレットの「テキスト」ツールをクリックします。
f_bottomとf_topの間にボイラープレート・テキスト・オブジェクトをドラッグし、テキスト・ボックスに「-」と入力します。レイアウトは次のようになります。

図30-4 新しいボイラープレート・テキストが付いたペーパー・レイアウト・ビュー

「図30-4 新しいボイラープレート・テキストが付いたペーパー・レイアウト・ビュー」の説明
ここで、ツールバーの「ペーパー・レイアウトを実行」ボタンをクリックして、レポートを表示します。次のようになります。

図30-5 ペーパー・デザイン・ビュー

「図30-5 ペーパー・デザイン・ビュー」の説明

注意:
このレポートで、給与範囲ごとにどのように従業員名が表示されるか(どのようにデータが集約されるか)を確認してください。
レポートをaggregatereport_your_initials.rdfの形式で保存します。
レポートのデータ・モデルを見てください。このデータ・モデルを使用して、ペーパー・レポートまたはJSPベースのWebレポートを生成できます。データ・モデルを表示するには、ツールバーで「データ・モデル」ボタンをクリックします。作成したデータ・モデルは次のようになります。

図30-6 集約データ・レポートのデータ・モデル

「図30-6 集約データ・レポートのデータ・モデル」の説明
