本章介绍以下配置方案的样例:
以下配置是两种数据库模式的示例:

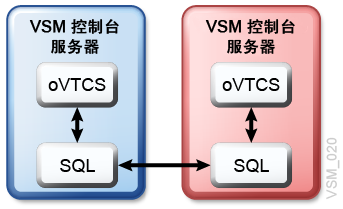

图 4-1 显示了使用 SQL 数据库服务的典型配置。这应是最常见的配置。
在执行 VSM 控制台初始配置之后,通过 oVTCS MGMTDEF
ACTIVATE
命令装入 oVTCS 策略并执行 oVTCS 配置。这些任务是通过 SMCUUUI
实用程序执行的。请参见在大型机配置中装入 oVTCS 策略参数文件。
完成 MGMTDEF
和 oVTCS 配置后,就可能将 VSM 控制台系统提升到完全服务级别。

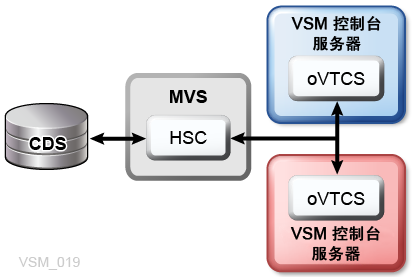

图 4-2 显示了使用 HSC CDS 的配置。
假定现有生产环境具有使用 HSC CDS 的 VTCS,且您要迁移到 VSM 控制台,则可以执行下面的过程。
注:
可以使用此方法将受 ELS 控制的现有 TapePlex 转换为受 VSM 控制台控制的 TapePlex。它使 ELS 和 VSM 控制台可以在同一硬件上运行以及使用同一 CDS。具体来说,如果需要,它允许回退到所有受 ELS 控制的系统。设置 VSM 控制台以共享 HSC CDS。
在 VSM 控制台上创建测试系统。
如果它失败,则删除 VSM 控制台,CDS 将保留正确的数据。
如果它成功,则将生产环境添加到 VSM 控制台。
如果测试系统正常运行,则将所有生产移动到 VSM 控制台,并在所有 MVS 系统上停止 VTCS。
配置 VSM 控制台以使用 SQL 数据库服务。
以下配置是 VSM 控制台的示例:
在每个示例中,连接 SMC 客户机以访问 VSM 控制台。虽然未显示,但是 VSM 系统存在于每个配置中。虚拟请求由驻留在 VSM 控制台服务器上的 oVTCS 应用程序处理。
图 4-3 显示了仅处理 VTV 的 VSM 控制台的配置。
在此配置中,两个 VSM 控制台服务器(一个主服务器和一个辅助服务器)上有一个 oVTCS TapePlex。SMC 客户机的 SMCCMDS 或 SMCPARMS 数据集必须仅为 oVTCS TapePlex 定义一个 SMC TAPEPlex
语句和一个 SMC SERVer
语句。
有关将 SMC 客户机连接到 VSM 控制台的更多信息,请参见将 MVS 客户机与 VSM 控制台一起使用。

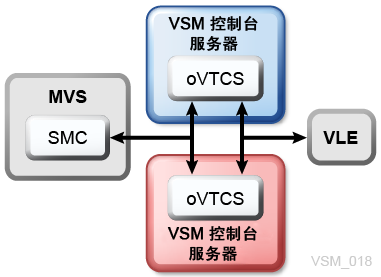

图 4-4 显示了已添加 Oracle Virtual Library Extension (VLE) 的配置。
在此配置中,两个 VSM 控制台服务器(一个主服务器和一个辅助服务器)上有一个 oVTCS TapePlex。SMC 客户机的 SMCCMDS 或 SMCPARMS 数据集必须仅为 oVTCS TapePlex 定义一个 SMC TAPEPlex
语句和一个 SMC SERVer
语句。
有关将 SMC 客户机连接到 VSM 控制台的更多信息,请参见将 MVS 客户机与 VSM 控制台一起使用。
此外,VSM 控制台上的 oVTCS 必须将 VLE 定义为 TapePlex。请参见在大型机配置中装入 oVTCS 策略参数文件。

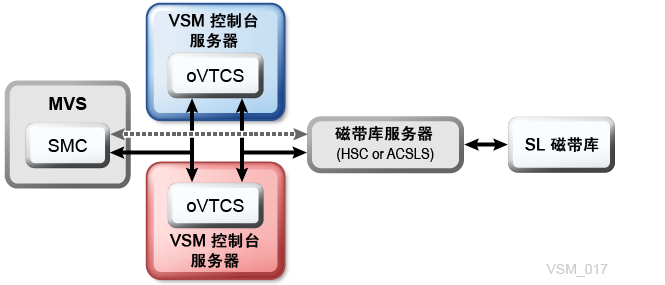

图 4-5 显示了在逻辑上已添加磁带库的配置。
在此配置中,两个 VSM 控制台服务器(一个主服务器和一个辅助服务器)上有一个 oVTCS TapePlex。SMC 客户机的 SMCCMDS 或 SMCPARMS 数据集必须在 VSM 控制台上为 oVTCS 进行 SMC TAPEPlex
和 SERVer
定义。
如果 SL 磁带库包括非 RTD 磁带机,且非 MVC 盒式磁带可供 MVS 访问,则 SMC 客户机的 SMCCMDS 或 SMCPARMS 数据集还必须为 HSC 或 ACSLS 磁带库服务器进行 SMC TAPEPlex 和 SERVer 定义。
如果 SL 磁带库仅包括 RTD 磁带机且 MVC 盒式磁带只能由 oVTCS 访问,则 SMC 客户机的 SMCCMDS 或 SMCPARMS 数据集无需为 HSC 或 ACSLS 磁带库服务器进行 SMC TAPEPlex 和 SERVer 定义。
磁带库服务器可以是 HSC 或 ACSLS:
如果磁带库服务器是 HSC,则它驻留在 MVS 主机上。
如果磁带库服务器是 ACSLS,则它位于 VSM 控制台服务器的 ACSLS LDOM 上。
有关将 SMC 客户机连接到 VSM 控制台的更多信息,请参见将 MVS 客户机与 VSM 控制台一起使用。
此外,VSM 控制台上的 oVTCS 必须将 HSC 或 ACSLS 磁带库服务器定义为 TapePlex。请参见在大型机配置中装入 oVTCS 策略参数文件。

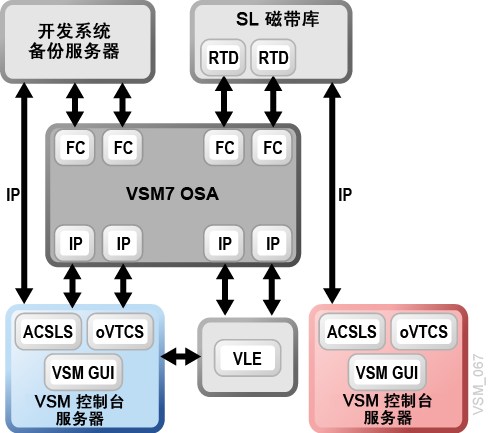

图 4-6 显示了 VSM 7 开放系统连接 (Open Systems Attachment, OSA) 功能的配置。
在此配置中,开放系统备份应用程序服务器(如 Veritas NetBackup 或 IBM Tivoli Storage Manager)使用 VSM 7 OSA 功能以及双 VSM 控制台服务器,以提供对将虚拟磁带卷 (Virtual Tape Volume, VTV) 迁移和撤回到真实磁带卷、将 VTV 复制到其他 VSM 系统以及将 VTV 复制到 VLE 系统的支持。
VSM 7 OSA 和 RTD 之间以及 VSM 7 OSA 和备份服务器之间的连接使用光纤通道 (fibre channel, FC) 接口而不是 FICON。
在此配置中,VSM 控制台的功能包括:
oVTCS 使用存储池和策略管理一个或多个 OSA 系统上的操作以启动多种活动。oVTCS 还通过使用嵌入到 VSM 控制台中的 ACSLS 的实例来管理磁带库。
备份应用程序系统还使用 ACSLS 的其他实例来管理由 OSA 系统提供的虚拟磁带库。每个虚拟磁带库需要一个唯一的 ACSLS 实例。
VSM GUI 为 oVTCS 提供管理控制台。
有关配置开放系统连接功能的信息,请参阅《VSM 7 Installation, Configuration, and Service Guide》。
