3 하드웨어 및 소프트웨어 요구사항

이 장에서는 DIVArchive 7.5 소프트웨어를 설치하고 작동하는 데 필요한 최소 하드웨어 및 소프트웨어 요구사항에 대해 설명합니다. 자세한 디스크 구성 정보는 일반 스토리지 요구사항을 참조하십시오.

DIVArchive 아키텍처

DIVArchive 시스템은 단일 컴퓨터에서 실행할 수 있는 소프트웨어 모듈 조합을 사용하거나, 여러 시스템에 분산될 수 있습니다.

기본 DIVArchive 구성요소는 다음과 같습니다.

Oracle DIVArchive Manager: 아카이브 시스템 데이터베이스도 호스팅하는 아카이브의 핵심 구성요소입니다.
DIVArchive Manager Cluster: Microsoft Cluster 구성을 기반으로 합니다. DIVArchive Manager Cluster는 Linux가 아닌 Windows 기반 환경에서만 유효합니다.
Oracle DIVArchive Actor: 모든 데이터 전송(아카이브, 복원, 복사, 재패키지화 등)을 담당합니다.
DIVArchive Actor and Manager(단일 컴퓨터): 단일 컴퓨터에서 Actor 및 Manager 기능을 모두 실행하는 시스템입니다. 성능을 위해서는 이 구성을 사용하지 않는 것이 좋습니다. 기초적인 구성에만 유용합니다.
Oracle Legacy DIVAnet 및 DIVAnet 2.0: 통합 액세스를 위해 DIVAnet 구성에 사용됩니다. 레거시 DIVAnet은 DIVArchive 설치 프로세스의 일부이며 Access Gateway라고 지칭했습니다. DIVAnet 2.0 설치는 별도의 프로세스로서, 레거시 Access Gateway를 그대로 대체할 수 없습니다.
Oracle DIVAnet 2.1: 통합 액세스를 위해 DIVAnet 구성에 사용됩니다. DIVAnet 2.1은 레거시 Access Gateway를 그대로 대체할 수 없습니다. DIVAnet 2.1은 특히 DIVArchive 7.5 Linux 및 Windows 설치와 호환되고, 7.3.1 이전의 DIVArchive 릴리스와는 역으로 호환되지 않습니다.
Oracle DIVAdirector: 아카이브를 검색하고 찾아보는 웹 기반 응용 프로그램입니다.
DIVArchive Control GUI 및 Configuration GUI: DIVArchive 시스템을 구성, 모니터링 및 관리하는 데 사용됩니다.

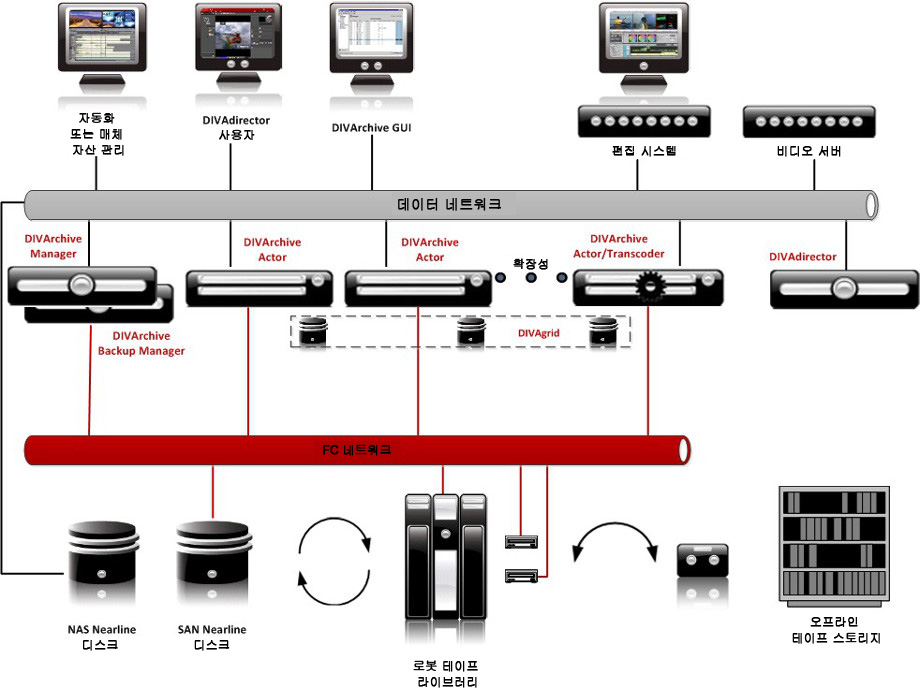

다음 그림은 기본 DIVArchive 소프트웨어 구성요소가 다른 서버에 설치되어 있는 DIVArchive 구성을 보여줍니다. DIVAnet(여러 DIVArchive 시스템에 액세스하는 데 사용됨)은 표시되어 있지 않으며 일반적으로 전용 서버에 설치됩니다.

시스템 구성요소의 상호연관성

데이터 경로에서 DIVArchive 솔루션은 스토리지 측의 테이프 라이브러리 및(또는) 공유 디스크에 연결됩니다. 소스 및 대상 측에서는 비디오 서버, NLE 또는 파일 서버에 연결됩니다.

스토리지 연결

SAN(Storage Area Network), NAS(Network Attached Storage) 또는 직접 연결 기술을 사용할 수 있습니다. 다음과 같은 여러 유형의 스토리지 장치를 지원하려면 서버에 여러 유형의 인터페이스가 필요합니다.

SAN용 광 섬유 채널 호스트 기반 어댑터(HBA)
직접 연결용 SCSI 버스 또는 HBA
NAS용 10기가비트 이더넷(GbE)

비디오 서버 연결

비디오 서버에 대한 연결에는 일반적으로 표준 GbE 또는 10GbE LAN 기술이 사용됩니다. Grass Valley 레거시 프로파일 비디오 서버는 두 가지 유형의 인터페이스를 제공합니다.

UIM(Universal Interface Module)의 경우 GbE를 사용합니다.
직접 광 섬유 연결을 사용하는 레거시 프로파일의 경우 Grass Valley에 대한 지원이 중단되어 오라클에서 더 이상 지원하지 않습니다.

Intel, Microsoft Windows 및 Oracle Linux

오라클은 다음 절에 제공된 권장사항(구매할 Windows 라이센스 제외)을 충족하거나 초과하는 x86 아키텍처 서버를 제공합니다. 최소 요구사항을 충족할 경우 파트너가 다른 공급업체를 통해서도 서버를 구매할 수 있습니다. 오라클은 다른 공급업체의 특정 모델을 권장하거나 이러한 특정 모델에 자격을 부여하지 않습니다.

주의:

모든 컴퓨터에 설치된 운영체제는 영어로 설치해야 합니다. 다른 언어로 운영체제가 설치된 DIVArchive 컴퓨터는 오라클에서 지원할 수 없습니다.

DIVArchive 운영체제 호환성

DIVArchive 설치를 릴리스 7.5로 업그레이드하는 경우 다음 표를 참조하여 시스템의 각 컴퓨터에 적절한 운영체제가 설치되어 있는지 확인하십시오.

구성요소	DIVArchive 릴리스	운영체제 호환성(업그레이드만 해당)
Manager	7.5	Windows Server 2012 R2(64비트) Oracle Linux 7 x86_64 이상(64비트)
Manager	7.4	Windows Server 2012 R2(64비트) Oracle Linux 7 x86_64 이상(64비트)
Manager	7.3	Windows Server 2008 R2(64비트) Windows Server 2012 R2(64비트)
Actor	7.5	Windows Server 2012 R2(64비트) Oracle Linux 7 x86_64 이상(64비트)^바닥글 1
Actor	7.4	Windows Server 2012 R2(64비트) Oracle Linux 7 x86_64 이상(64비트)^{각주 참조 1}
Actor	7.3	Windows Server 2008 R2(64비트만) Windows Server 2012 R2(64비트만)
DIVAnet	2.1	Windows 2012 R2(64비트) Oracle Linux 7 x86_64 이상(64비트)
DIVAnet	2.0	Windows 2012 R2(64비트)
DIVAnet	레거시	Windows Server 2008 R2(64비트) Windows Server 2012 R2(64비트)

^각주 1UNC 경로가 Windows Actor에 직접 마운트된 경우 UNC 경로는 SMB 소스/대상 및 관리 대상 디스크에 대해 지원됩니다. Linux 기반 Actor는 Vantage 트랜스코딩 작업만 지원합니다.

DIVArchive Manager

다음 서버 플랫폼은 DIVArchive Manager 소프트웨어 설치에 권장되는 최소 요구사항입니다.

랙 마운트 섀시
Xeon E5-2420 CPU(6개 코어, 1.9GHz) 1개
16GB RAM
300GB HDD 10,000RPM(RAID 1에 구성됨) 시스템 디스크 2개

주:
DIVArchive를 사용하여 복합 객체(예: DPX)를 아카이브하는 경우 예상 트래픽(매일 아카이브할 객체의 크기와 개수)을 기준으로 구체적인 권장사항을 요청하는 것이 좋습니다. 일반적으로 복합 객체를 아카이브해야 하는 경우 10,000RPM의 900GB HDD를 두 개 이상 사용할 것을 권장합니다. Actor 서버가 Backup Manager에 사용되는 경우 이 권장사항은 Backup Manager 또는 Actor에도 유효합니다.
중복 전원 공급 장치 및 팬
온보드 GbE 인터페이스(구리 RJ45 인터페이스) 2개
테이프 라이브러리 제어용 광 섬유 채널 호스트 버스 어댑터(HBA) 1개

주:
ACSLS 소프트웨어가 구성에 사용된 경우 SONY Petasite 라이브러리(PCS 소프트웨어 및 네트워크 API를 통해 제어됨) 또는 Oracle StorageTek 라이브러리에는 광 섬유 채널 HBA가 필요하지 않습니다.
Windows Server 2012 R2
Oracle Linux 7 x86_64 이상

중요사항: ACSLS 가상 라이브러리를 사용할 경우 HBA가 필요합니다. 자세한 내용은 오라클에 문의하십시오.

DIVArchive Manager Cluster

다음 서버 플랫폼(동일한 서버 2개)은 클러스터 환경에 DIVArchive Manager 소프트웨어를 설치하는 데 권장되는 최소 요구사항입니다. DIVArchive Manager Cluster는 Linux가 아닌 Windows 기반 환경에서만 유효합니다.

랙 마운트 섀시
Xeon E5-2420 CPU(6개 코어, 1.9GHz) 1개
16GB RAM
300GB HDD 10,000RPM(RAID 1에 구성됨) 시스템 디스크 2개

주:
DIVArchive를 사용하여 복합 객체(예: DPX)를 아카이브하는 경우 예상 트래픽(매일 아카이브할 객체의 크기와 개수)을 기준으로 구체적인 권장사항을 요청하는 것이 좋습니다. 일반적으로 복합 객체를 아카이브해야 하는 경우 10,000RPM의 900GB HDD를 두 개 이상 사용할 것을 권장합니다. Actor 서버가 Backup Manager에 사용되는 경우 이 권장사항은 Backup Manager 또는 Actor에도 유효합니다.
중복 전원 공급 장치 및 팬
온보드 GbE 인터페이스(구리 RJ45 인터페이스) 2개
SAS 또는 FC HBA(공유 디스크 베이 연결용) 1개

주:
Oracle 데이터베이스를 수용하려면 이중 RAID 컨트롤러(SAS 또는 FC 인터페이스)를 포함하는 공유 디스크 베이 1개 및 두 서버에 모두 연결된 300GB SAS 디스크 7개가 필요합니다.
테이프 라이브러리 제어용 광 섬유 채널 HBA 1개

주:
ACSLS 소프트웨어가 구성에 사용된 경우 SONY Petasite 라이브러리(PCS 소프트웨어 및 네트워크 API를 통해 제어됨) 또는 Oracle StorageTek 라이브러리에는 광 섬유 채널 HBA가 필요하지 않습니다.
Windows Server 2012 R2

DIVArchive Actor

다음은 DIVArchive Actor 소프트웨어 설치에 권장되는 최소 서버 구성입니다.

랙 마운트 섀시
Xeon E5-2420 CPU(6개 코어, 1.9GHz) 1개
16GB RAM
300GB HDD 10,000RPM(RAID 1에 구성됨) 시스템 디스크 2개
캐시용 RAID5 디스크 공간, 1TB 디스크 최소 4개
선택사항 - Nearline 스토리지용 RAID5 디스크 공간(DIVAgrid 아키텍처)

주:
DIVAgrid 아키텍처는 여러 DIVArchive Actor에서 단일 DIVArchive 어레이에 이르는 통합형 직접 연결 디스크로 구성됩니다. DIVArchive Manager는 이 어레이에 저장하는 데 필요한 컨텐츠를 어레이를 구성하는 여러 Actor에 배포합니다. 이 경우 Nearline 디스크 스토리지에 고성능의 비용 효율적인 솔루션이 제공되며, 객체 인스턴스와 트랜스코딩을 여러 개 작성하기 위해 임시 디스크 스토리지가 필요한 워크플로우에 적합합니다.
중복 전원 공급 장치 및 팬
온보드 GbE 인터페이스(구리 RJ45 인터페이스) 2개
10GbE 인터페이스 1개(선택사항)
외부 공유 디스크 연결용 광 섬유 채널 HBA 1개(선택사항)
테이프 드라이브 연결용 광 섬유 채널 HBA 1개
Windows Server 2012 R2
Oracle Linux 7 x86_64 이상

주:
Linux 기반 Actor는 CIFS 소스 및 대상에 대해 UNC 경로를 지원하지 않습니다. Linux 기반 Actor는 Vantage 트랜스코딩 작업만 지원합니다.

DIVArchive Actor and Manager(단일 컴퓨터)

다음은 DIVArchive Actor 및 DIVArchive Manager 소프트웨어를 단일 컴퓨터에 설치하는 데 권장되는 최소 서버 구성입니다. 성능상의 이유로 이 구성은 기초적인 수준의 시스템으로 제한해야 합니다.

랙 마운트 섀시
Xeon E5-2420 CPU(6개 코어, 1.9GHz) 1개
16GB RAM
300GB HDD 10,000RPM(RAID 1에 구성됨) 시스템 디스크 2개

주:
DIVArchive를 사용하여 복합 객체(예: DPX)를 아카이브하는 경우 예상 트래픽(매일 아카이브할 객체의 크기와 개수)을 기준으로 구체적인 권장사항을 요청하는 것이 좋습니다. 일반적으로 복합 객체를 아카이브해야 하는 경우 10,000RPM의 900GB HDD를 두 개 이상 사용할 것을 권장합니다. Actor 서버가 Backup Manager에 사용되는 경우 이 권장사항은 Backup Manager 또는 Actor에도 유효합니다.
캐시용 RAID5 디스크 공간, 1TB 디스크 최소 4개
선택사항 - Nearline 스토리지용 RAID5 디스크 공간(DIVAgrid 아키텍처)

주:
DIVAgrid 아키텍처는 여러 DIVArchive Actor에서 단일 DIVArchive 어레이에 이르는 통합형 직접 연결 디스크로 구성됩니다. DIVArchive Manager는 이 어레이에 저장하는 데 필요한 컨텐츠를 어레이를 구성하는 여러 Actor에 배포합니다. 이 경우 Nearline 디스크 스토리지에 고성능의 비용 효율적인 솔루션이 제공되며, 객체 인스턴스와 트랜스코딩을 여러 개 작성하기 위해 임시 디스크 스토리지가 필요한 워크플로우에 적합합니다.
중복 전원 공급 장치 및 팬
GbE 인터페이스 2개
10GbE 인터페이스 1개(선택사항)
외부 공유 디스크 연결용 광 섬유 채널 HBA 1개(선택사항)
테이프 드라이브 연결용 광 섬유 채널 HBA 1개

주:
테이프 라이브러리 제어를 위해 추가 포트가 필요할 수 있습니다.
Windows Server 2012 R2
Oracle Linux 7 x86_64 이상

주:
Linux 기반 Actor는 CIFS 소스 및 대상에 대해 UNC 경로를 지원하지 않습니다. Linux 기반 Actor는 Vantage 트랜스코딩 작업만 지원합니다.

Oracle DIVAnet 2.1

DIVAnet 구성은 분산된 DIVArchive 시스템의 통합 보기를 제공합니다. 다음은 DIVAnet 2.1 설치에 권장되는 최소 서버 구성입니다.

랙 마운트 섀시
Xeon E5-2420 CPU(6개 코어, 1.9GHz) 1개
16GB RAM
300GB HDD 10,000RPM(RAID 1에 구성됨) 시스템 디스크 2개
10GbE 인터페이스 1개(선택사항)
Oracle Linux 7 x86_64 이상
Windows Server 2012 R2

Oracle DIVAdirector

DIVAdirector는 DIVArchive 시스템에 저장된 자산에 대해 사용자에게 친숙한 웹 기반 창을 제공하는 오라클의 아카이브 컨텐츠 관리 응용 프로그램입니다. DIVAdirector는 아카이브된 클립의 프록시 버전을 재생하고, 프록시 파일을 로컬 디스크, SAN 또는 NAS 디스크 스토리지에 저장할 수 있습니다. 다음은 DIVAdirector 설치에 권장되는 최소 서버 구성입니다.

랙 마운트 섀시
Xeon E5-2440 CPU(코어 6개, 2.4GHz, 15MB 캐시) 2개
16GB RAM
300GB HDD(RAID 1에 구성됨) 시스템 디스크 2개
중복 전원 공급 장치 및 팬
RAID5 디스크 공간 프록시 스토리지 5개(3TB)(로컬에 저장된 경우)
온보드 GbE 인터페이스 2개
10GbE 인터페이스 1개(선택사항)
프록시 스토리지의 외부 공유 디스크 연결용 광 섬유 채널 HBA(선택사항)
Windows Server 2012 R2

일반 스토리지 요구사항

다음 표에서는 다양한 구성요소의 주요 스토리지 특성에 대해 설명합니다.

서버	CPU	시스템 디스크	캐시 및 디스크	데이터 디스크
Manager Cluster^바닥글 1	1	RAID1	없음	없음
Manager	1	RAID1	없음	없음
Actor	1	RAID1	RAID5	Nearline(선택사항)
Actor and Manager	1	RAID1	RAID5	Nearline(선택사항)
Actor and Transcoder	2	RAID1	RAID5	트랜스코딩 영역 및 선택적 Nearline 디스크
DIVAnet	1	RAID1	없음	없음
DIVAdirector	2	RAID1	없음	RAID5(프록시 외부 스토리지가 연결된 경우)

^각주 1DIVArchive Manager Cluster는 Linux가 아닌 Windows 기반 환경에서만 유효합니다.

DIVArchive Manager

CPU, 메모리, 디스크 및 네트워크에 대한 DIVArchive Manager 서버 사양 요구사항은 시스템의 크기 및 Manager를 통해 처리하려는 요청의 수에 따라 달라집니다. 다음 서버 사양은 DIVArchive Manager 소프트웨어 설치에 권장되는 최소 요구사항입니다.

프로세서

쿼드 코어 프로세서 1개. Windows Server 2012 R2 및 Oracle Linux 7 업데이트 2를 실행하려면 64비트 컴퓨터를 사용해야 합니다.

RAM

최소 16GB

이더넷

기가비트 이더넷 연결 2개.

광 섬유

선택사항입니다. 그러나 테이프 라이브러리를 SCSI에서 제어하는 경우 이중 광 섬유 채널이 권장됩니다.

디스크

다음은 Manager 컴퓨터의 최소 분할 영역 크기입니다. 이러한 최소 크기는 Manager Backup 구성 또는 Backup Manager로 사용되는 Actor에도 유효합니다.

주의:

모든 분할 영역은 RAID로 보호해야 합니다.

Windows 분할 영역	Linux 분할 영역	최소 크기	권장 블록 크기	설명
`C:\DIVA`	`/home/diva`	10GB	운영체제 기본값	DIVArchive 소프트웨어
`C:\app`	`/u01`	10GB	운영체제 기본값	DIVArchive Oracle Database 바이너리
`E:\`	`/u02`	20GB	8KB	DIVArchive Oracle Database 데이터 파일
`F:\`	`/u03`	5GB(정확히)	4KB	DIVArchive Oracle Database 아카이브 로그
`H:\`	`/u04`	130GB	64KB	DIVArchive Oracle Database 백업 폴더
`G:\`	`/u05`	100GB	운영체제 기본값	DIVArchive 복합 객체 메타데이터 데이터베이스(선택사항). 복합 객체를 참조하십시오.

Oracle DIVArchive Actor

CPU, 메모리, 디스크 및 네트워크에 대한 DIVArchive Actor 서버 사양 요구사항은 시스템의 크기 및 필요한 총 처리량에 따라 달라집니다. 추가 처리량을 확보하기 위해 Actor 서버를 더 추가할 수 있습니다. 다음 서버 사양은 DIVArchive Actor 소프트웨어 설치에 권장되는 최소 요구사항입니다.

프로세서

쿼드 코어 프로세서 1개. Windows Server 2012 R2 및 Oracle Linux 7 업데이트 2를 실행하려면 64비트 컴퓨터를 사용해야 합니다.

RAM

최소 16GB

이더넷

기가비트 이더넷 연결 2개. 10GB가 권장됩니다.

광 섬유

테이프 드라이브 제어에 이중 광 섬유 채널이 권장됩니다.

디스크

다음은 Actor 컴퓨터의 최소 분할 영역 크기입니다.

주의:

모든 분할 영역은 RAID로 보호해야 합니다.

Windows 분할 영역	Linux 분할 영역	최소 크기	권장 블록 크기	설명
`C:\DIVA`	`/home/diva`	10GB	운영체제 기본값	DIVArchive 소프트웨어
`H:`\	`/u04`	130GB	64KB	DIVArchive Oracle Database 백업 복사본(선택사항)

캐시 디스크

이 디스크는 캐싱, 테이프 간 복사, 테이프 스캔 및 테이프 재패키지화 작업에만 사용됩니다. 캐시가 반드시 RAID 보호 디스크에 있을 필요는 없지만, 이 디스크에 있는 것이 좋습니다.

이 디스크의 크기는 최소한 가장 큰 객체의 크기여야 합니다. 캐시 디스크는 로컬 디스크, SAN, NFS 또는 SMB 연결 디스크일 수 있습니다. 오라클은 캐시 디스크 블록 크기를 최소 64KB로 설정할 것을 권장합니다.

스토리지 또는 스토리지 및 Nearline

디스크는 DIVArchive 객체를 저장하는 데 사용되고 Nearline 작업에도 사용됩니다. 스토리지 크기는 객체 저장 공간의 양에 따라 달라집니다. 이 디스크는 RAID 보호 디스크여야 합니다.

캐시에도 스토리지 디스크를 사용할 수 있습니다. 스토리지 디스크는 로컬 디스크, SAN, NFS 또는 SMB 연결 디스크일 수 있습니다. 오라클은 스토리지 디스크 블록 크기를 64KB 이상으로 설정할 것을 권장합니다.
