ネットワーク・セキュリティ
Verrazzanoネットワーク・セキュリティの詳細
Verrazzanoインスタンスは、Verrazzanoコンポーネントといくつかのサード・パーティ製品で構成されています。これらのコンポーネントはまとめて、Verrazzanoシステム・コンポーネントと呼ばれます。また、Verrazzanoがインストールされた後、Verrazzanoインスタンスにユーザーがデプロイしたアプリケーションを含めることができます。アプリケーションはコンポーネントとも呼ばれますが、OAMコンポーネントと混同しないでください。
システム・コンポーネントとアプリケーションはすべて、ネットワークを一定程度使用します。Verrazzanoはネットワークを構成して、ネットワークのセキュリティとトラフィック管理を提供します。ネットワーク設定が構成されるのは、インストール時と、実行時にアプリケーションがKubernetesクラスタにデプロイされるときの両方です。

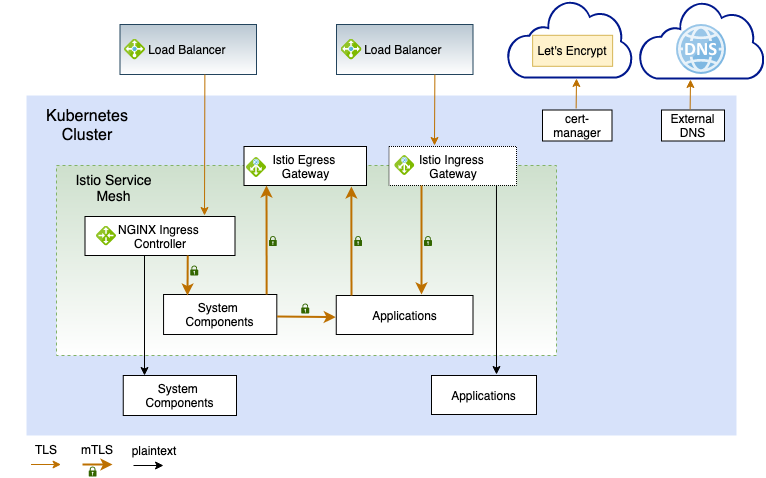

次の図は、ExternalDNSと証明書にLet’s Encryptを使用したVerrazzanoネットワークの概要を示しています。ExternalDNSおよびcert-managerはどちらもメッシュの外部で実行され、TLSを使用して外部サービスに接続します。この図では、Prometheusスクレイピングは示されていません。
Verrazzanoシステム・トラフィックは、TLSを介してプラットフォーム・ロード・バランサに入り、NGINX Ingress Controllerにルーティングされます。TLSはここで終了します。そこから、トラフィックは相互TLS認証(mTLS)経由でメッシュ内のシステム・コンポーネントの1つにルーティングされるか、メッシュの外部のシステム・コンポーネントにHTTPを使用してルーティングされます。
アプリケーション・トラフィックはTLS経由で2つ目のOracle Cloud Infrastructureロード・バランサに入り、Istioイングレス・ゲートウェイにルーティングされ、ここでTLSが終了します。そこから、トラフィックはmTLSを使用して複数のアプリケーションのいずれかにルーティングされます。
ノート: アプリケーションはメッシュの外部にデプロイできますが、Istioイングレス・ゲートウェイはプレーン・テキストを使用してトラフィックを送信します。Istio Gateway Passthroughの説明に従って、追加の構成を行い、TLSパススルーを有効にする必要があります。
Kubernetesクラスタは、Oracle OKE、オンプレミス・インストール、ハイブリッド・クラウド・トポロジなど、プラットフォームにインストールされます。Verrazzanoがインタフェースを持つのはKubernetesとのみで、プラットフォーム・トポロジやネットワーク・セキュリティについては関知しません。ネットワーク接続があることが確認されている必要があります。たとえば、イングレスでは、Verrazzanoコンソールおよびアプリケーションにクラスタへのエントリ・ポイントを提供するプラットフォーム・ロード・バランサを使用します。これらのロード・バランサのIPアドレスは、ユーザーがアクセスできる必要があります。マルチクラスタの場合、クラスタは異なるプラットフォーム・テクノロジ上にあり、それらの間にファイアウォールがある場合もあります。ここでも、クラスタがネットワーク接続されていることを確認する必要があります。
ネットワーク関連の構成のサマリーは次のとおりです。
Verrazzanoはネットワークに関係する、次の処理を行います:
Verrazzanoは、デプロイおよび終了するアプリケーションに関連する、次の処理を行います:
