1.2 Enterprise Manager Plug-In for Oracle GoldenGateのアーキテクチャ

Oracle GoldenGate Management Packは、GoldenGate Enterprise Manager Plug-inおよびGoldenGate Monitorの両方の製品に共通の製品アーキテクチャを拡張します。

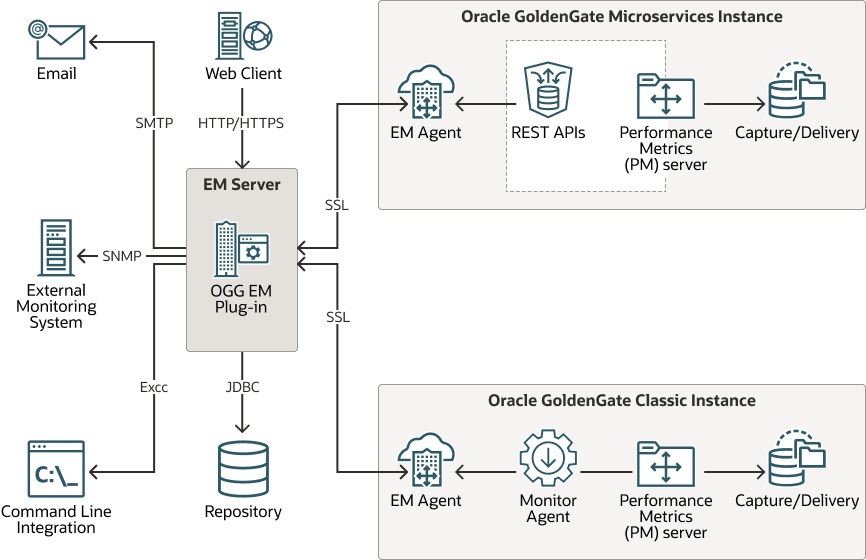

図1-1 Oracle GoldenGate Enterprise Manager Plug-inアーキテクチャ

Oracle GoldenGate Enterprise Manager (OEM) Plug-in

Oracle GoldenGate Enterprise Manager Plug-inは、複数のOracle GoldenGateインスタンス(ClassicおよびMicroservices)のモニタリングを調整します。Oracle GoldenGate Enterprise Manage Plug-InがOracle Enterprise Managerエージェントからの情報を処理し、次にOracle Enterprise ManagerエージェントがOracle GoldenGate Monitorエージェント(Classicインスタンスの場合)またはOracle GoldenGate REST API (Microservicesアーキテクチャの場合)から情報を取得します。

GoldenGate Microservicesインスタンスがモニターされている場合、Oracle GoldenGate Monitorエージェントをインストールする必要はありません。Oracle GoldenGate Enterprise Manager Plug-InはEnterprise Managerと緊密に統合されており、インシデントとアラート、メンテナンスのブラックアウト、ユーザーの管理、履歴、情報の表示、イベントによってトリガーされる通知などの様々な機能を活用できます。Oracle GoldenGate Enterprise Manager Plug-inとEnterprise Managerエージェント間の通信は、SSL通信を使用して保護できます。

Oracle GoldenGate Monitor Agent

各Oracle GoldenGate Classicインスタンスのパフォーマンス・メトリック・サーバーは、Enterprise Managerエージェントを介してOracle GoldenGate Enterprise Manager Plug-inにOracle GoldenGate Classicインスタンスに関する情報を提供するOracle GoldenGate Monitorエージェントに関連付けられています。

Oracle Enterprise Managerエージェント(OEMまたはEMエージェント)

Oracle Enterprise Managerエージェント(EMエージェント)は組み込まれたソフトウェア・コンポーネントで、Enterprise Managerシステムで管理対象外ホストを管理対象ホストに変換できます。EMエージェントは、ホストで実行されているターゲットをモニターし、その情報を中間層のOracle Management Service (OMS)に通信するソフトウェア・コンポーネントです。プラグインとともに機能し、管理対象ホストで実行されているターゲットをモニターします。

ノート:

前述のOracle GoldenGate Enterprise Manager Plug-inアーキテクチャ図では、EMエージェントはOracle GoldenGateインスタンスと同じサーバー上で実行されます。ただし、OEMエージェントはローカルまたはリモートで実行できます。

パフォーマンス・メトリック・サーバー

Oracle GoldenGate Microservicesアーキテクチャでは、パフォーマンス・メトリック・サーバー(PMサーバー)によって、ダッシュボード・ビューの他に、ステータス変更やサーバーのパフォーマンスの統計データの詳細なビューが提供されます。これらは統計グラフとリアルタイム・データを使用して表されます。Performance Metrics Serverは、メトリック・サービスを使用してインスタンス・デプロイメントのパフォーマンス結果を収集して格納します。Microservices Architectureのすべてのサーバーおよびプロセスは、ドリルダウン・レベルでモニターでき、データのトレンド・モニターや統計分析が可能です。Performance Metrics Serverでは、統計データをリアルタイムでグラフィック表示する次のような詳しいビューが提供されます。

クラシック・アーキテクチャのパフォーマンス・メトリック・サーバーは、すべてのOracle GoldenGateプロセスのメトリックを収集するのと同じ作業を行い、それをMonitorエージェントと共有します。クラシック・アーキテクチャではGUIがサポートされていないため、パフォーマンス・メトリック・サーバーでは、統計データのグラフィカル表示をリアルタイムで提供していません。

Oracle GoldenGate Enterprise Manager (OEM) Plug-inリポジトリ

Oracle GoldenGate Enterprise Manager (OEM) Plug-inは、ユーザーが制御する間隔でパージできる中央リポジトリとしてデータベースを使用します。このリポジトリには、Oracle GoldenGateインスタンス、プロセス・ステータス、モニタリング・ポイント、アラートおよび追加情報へのユーザーのアクセス権限に関する情報が格納されます。
