アプライアンス・コンポーネント
Oracle Private Cloud Applianceは、Oracleラック・キャビネット1242ラックで構成され、イメージおよび下の表に示されたハードウェア・コンポーネントが移入されています。 フル・ラック構成が表示されますが、必要に応じて異なるストレージまたはコンピュート容量を含めるようにシステムをカスタマイズできます。
Oracle Private Cloud Applianceは、システムの柔軟な拡張に使用できるラック内の専用の4-rack-unitセクションであるフレックス・ベイをサポートしています。ストレージ・リソースまたはコンピュート・リソースを追加します。

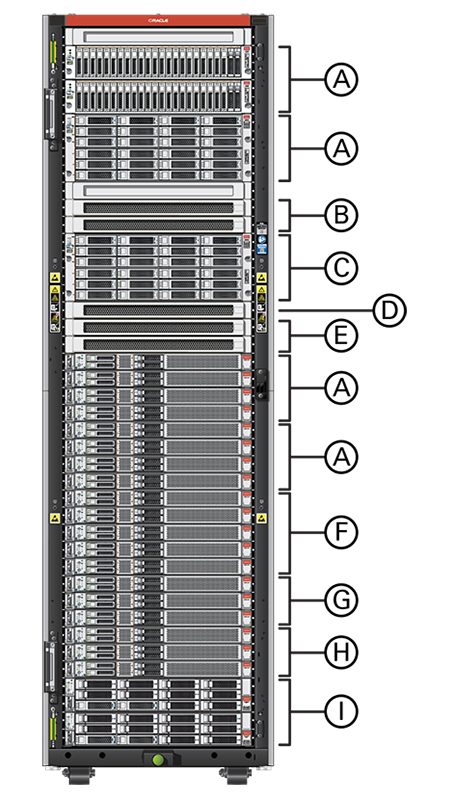

図の凡例
| コールアウト | 数量 | 説明 |
|---|---|---|
|
A |
1 - 4 |
フレックス・ベイ 1-4個のコンピュート・ノードまたは1-2個のストレージ・エンクロージャに対応可能 |
|
B |
2 |
スパイン・スイッチ |
|
C |
1 |
Oracle Storage Drive Enclosure DE3-24Cディスク・シェルフ |
|
D |
1 |
管理スイッチ |
|
E |
2 |
リーフ・スイッチ |
|
F |
1 - 5 |
1 - 5のコンピューティング・ノードを収容できる |
|
G |
3 |
コンピュート・ノード 最小構成に必要な3つ |
|
H |
3 |
管理ノード |
|
I |
2 |
ストレージ・コントローラ |
