10.1.1 単一接続および複数リンク

次の図に示すように、1つのTuxedoクライアントがリモート・サービスを呼び出し、それがCICS DPLプログラムにマップされます。DPLプログラムは、CICSAとCICSBの2つのCICSリージョンで実行されます。一方、シングル・ポイント障害を回避するために2つのGWSNAX/CRMペアが構成されます。それぞれのCRMは両方のCICSリージョンに接続します。

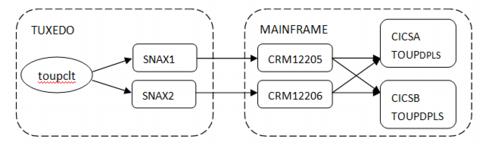

図10-1 アウトバウンド呼出し(単一接続および複数リンク)

このシナリオでは、次の4つのパスによってロード・バランシング/フェイルオーバーを確立できます。

toupclt -> SNAX1 -> CRM12205 -> CICSA -> TOUPDPLS
toupclt -> SNAX1 -> CRM12205 -> CICSB -> TOUPDPLS
toupclt -> SNAX2 -> CRM12206 -> CICSA -> TOUPDPLS
toupclt -> SNAX2 -> CRM12206 -> CICSB -> TOUPDPLS

次の表に、単一接続および複数リンクのアウトバウンド呼出しを実行するために必要なすべての構成を示します。

表10-1 単一接続および複数リンク(アウトバウンド)の構成

マシン	コンポーネント	リソース	リソース
TUXEDO	UBBCONFIG	*GROUPS	2つのGWSNAXサーバー用の2つのグループ
		*SERVERS	2つのGWADM/GWSNAXペア
	DMCONFIG	*DM_LOCAL	2つのローカル・ドメイン: SNAX1、SNAX2
		*DM_REMOTE	4つのリモート・ドメイン: CICSA1、CICSB1、CICSA2、CICSB2
		*DM_SNACRM	2つのCRM: CRM1、CRM2
		*DM_SNALINKS	4つのリンク: CICSA1、CICSB2、CICSA2、CICSB2
		*DM_IMPORT	2X2のLACCESSPOINT/RACCESSPOINTの組合せとしての4つの同名のリモート・サービス: DPLS
MAINFRAME	VTAMリスト	メジャー・ノード	2つのAPPC LU (2つのCRM用)
	CICSA	リソース	2つのLU用の2つのCONNECTION/SESSIONペア
			DPLSのための1つのプログラム
	CICSB	リソース	2つのLU用の2つのCONNECTION/SESSIONペア
			DPLSのための1つのプログラム

• UBBCONFIGの構成

• DMCONFIGの構成

• VTAMリストの構成

• 接続の構成

• DPLSのプログラミング
