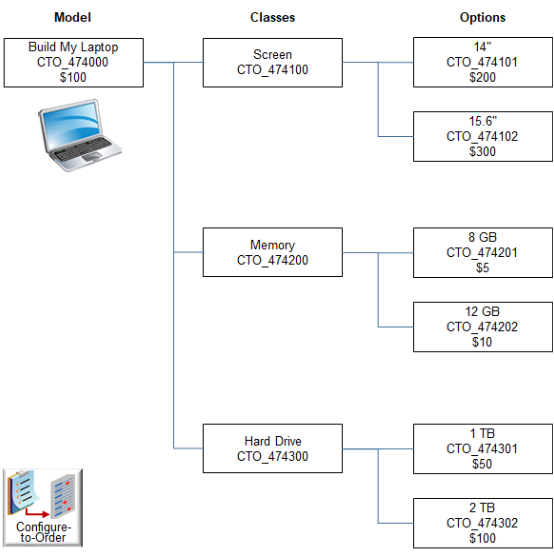

構成モデルの階層のビジュアル化

階層をビジュアル化するには、グラフィック・プログラムまたはペンと紙を使用します。

受注組立を使用する製造フローで、構成モデルCTO_474000Build My Laptopを設定する必要があるとします。

ノート

Build My Laptopなど、モデルのわかりやすい名前を入力します。
顧客が選択できるようにするモデル内のクラスを識別します。たとえば、ノート・パソコンを購入するときに、さまざまな画面サイズ、メモリー、ハード・ドライブから選択できますが、通常はハード・ドライブの電圧を指定できません。
14インチ画面や15.6 "画面など、各クラスで指定するオプションを識別します。
モデル、各クラスおよび各オプションを一意に識別する番号の命名法を設計します。たとえば、CTO_474000はモデルを識別し、CTOは受注構成、474000はモデルを識別します。各クラスおよび各オプションは、CTO_474xxxを使用して、CTO_474000の一部であることを識別します。たとえば:
- Screenクラスは、CTO_474100を使用してCTO_474000の一部を識別します。
- 14"オプションはCTO_474101を使用して、CTO_474100の一部を識別します。
モデルおよび各オプションに対して請求する価格を決定します。
