13.1 ラック・レイアウト

このトピックでは、Oracle Exadata Database Machine X10Mのラック・レイアウトを示します。

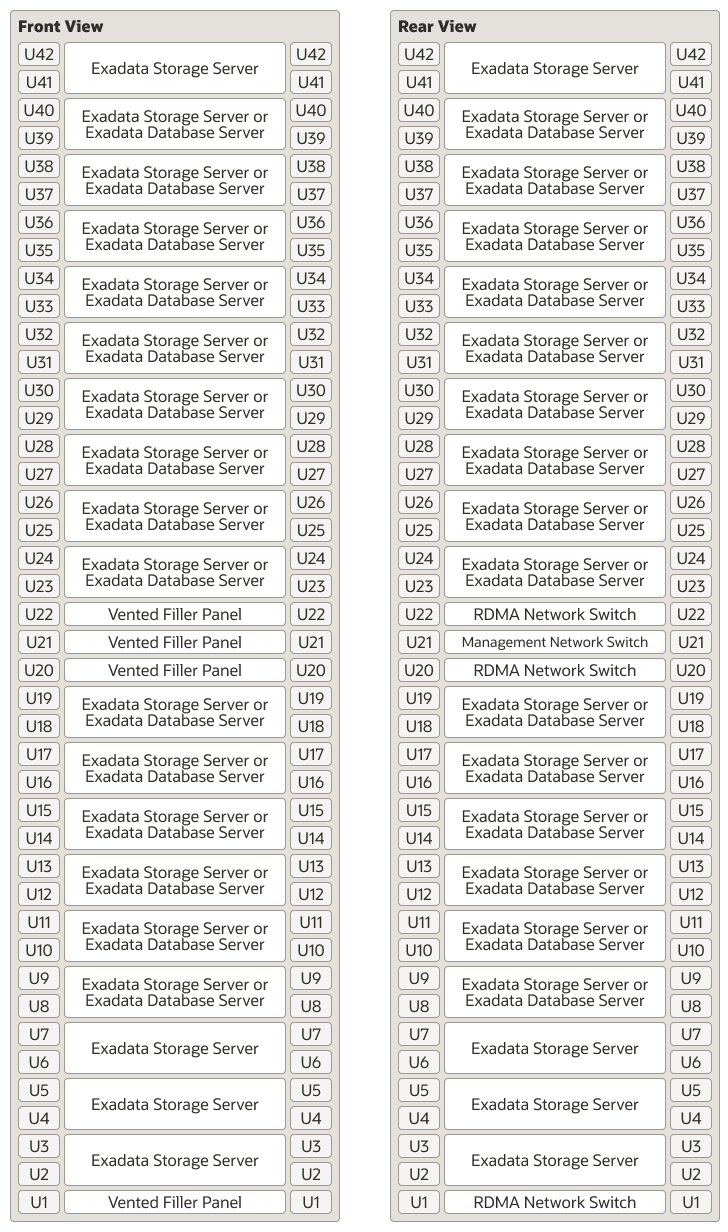

次の図に、フル実装されたOracle Exadata Database Machine X10Mラックでのコンポーネント配置を示します。

図13-1 Oracle Exadata Database Machine X10Mのラック・レイアウト



ノート:

  • Exadata Storage ServerおよびExadata Database Serverは、すべての配線が背面になるように配置されています。

  • ネットワーク・スイッチは、背面にネットワーク・ポートが配置されています。

  • U1のRDMAネットワーク・スイッチはオプションであり、複数のExadataラックを相互接続する場合にのみ必要です。
