15.1 ラックのレイアウト図

このトピックの図は、Oracle Exadata X8M-2およびX8M-8のラック・レイアウトを示しています。

各コンポーネントのスロット番号は、次のイメージに示されています。

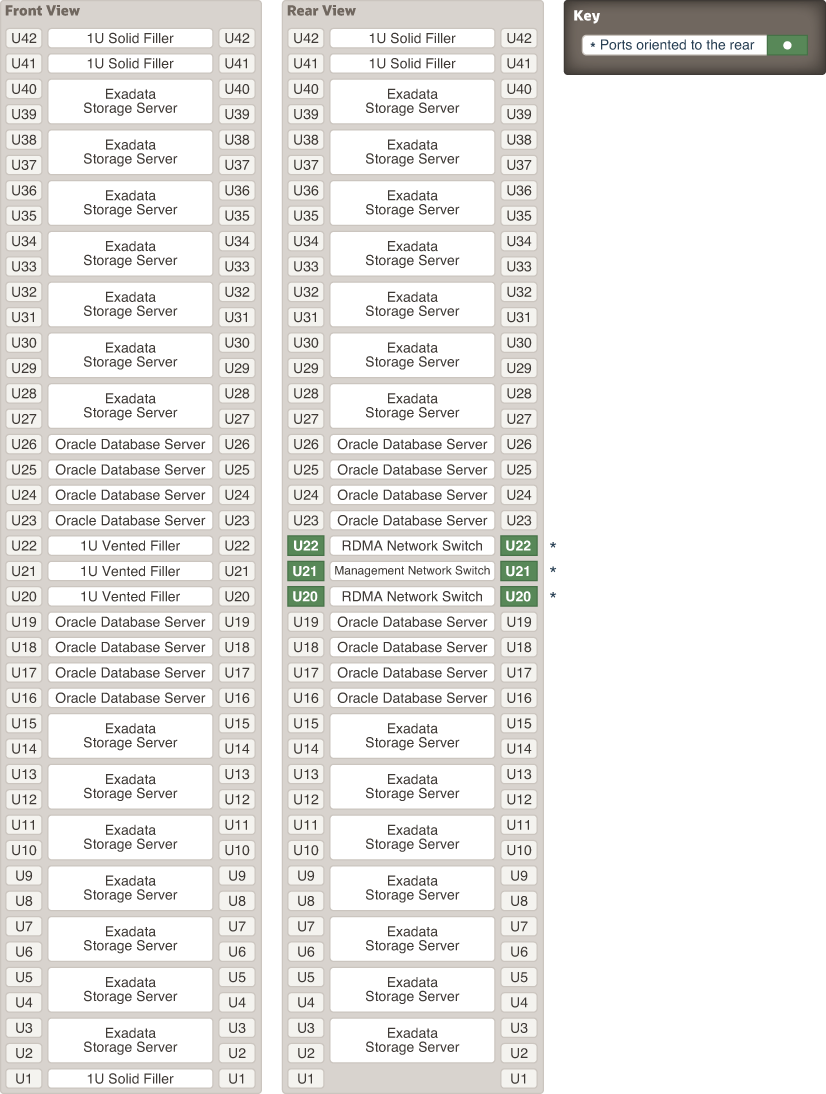

次のイメージに、Oracle Exadata X8M-2フル・ラックでのコンポーネント配置の前面図および背面図を示します。前面図を左側、背面図を右側に示します。

図15-1 Oracle Exadata X8M-2フル・ラックのラック・レイアウト

「図15-1 Oracle Exadata X8M-2フル・ラックのラック・レイアウト」の説明

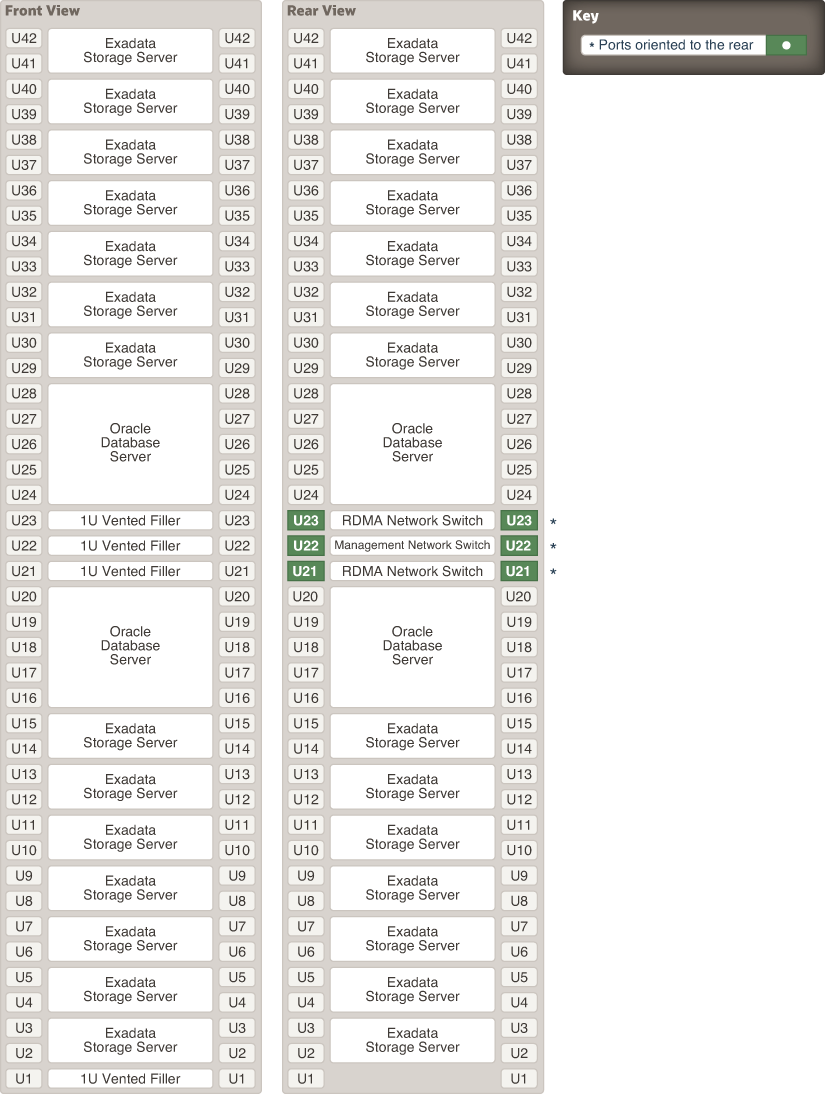

次のイメージに、Oracle Exadata X8M-8でのコンポーネント配置の前面図および背面図を示します。

図15-2 Oracle Exadata X8M-8のラック・レイアウト

「図15-2 Oracle Exadata X8M-8のラック・レイアウト」の説明
