21.1 ラック・レイアウト

このトピックでは、Oracle Exadata Storage拡張ラックX10Mのラック・レイアウトを示します。

次の図に、フル実装されたOracle Exadata Storage拡張ラックX10Mでのコンポーネント配置を示します。

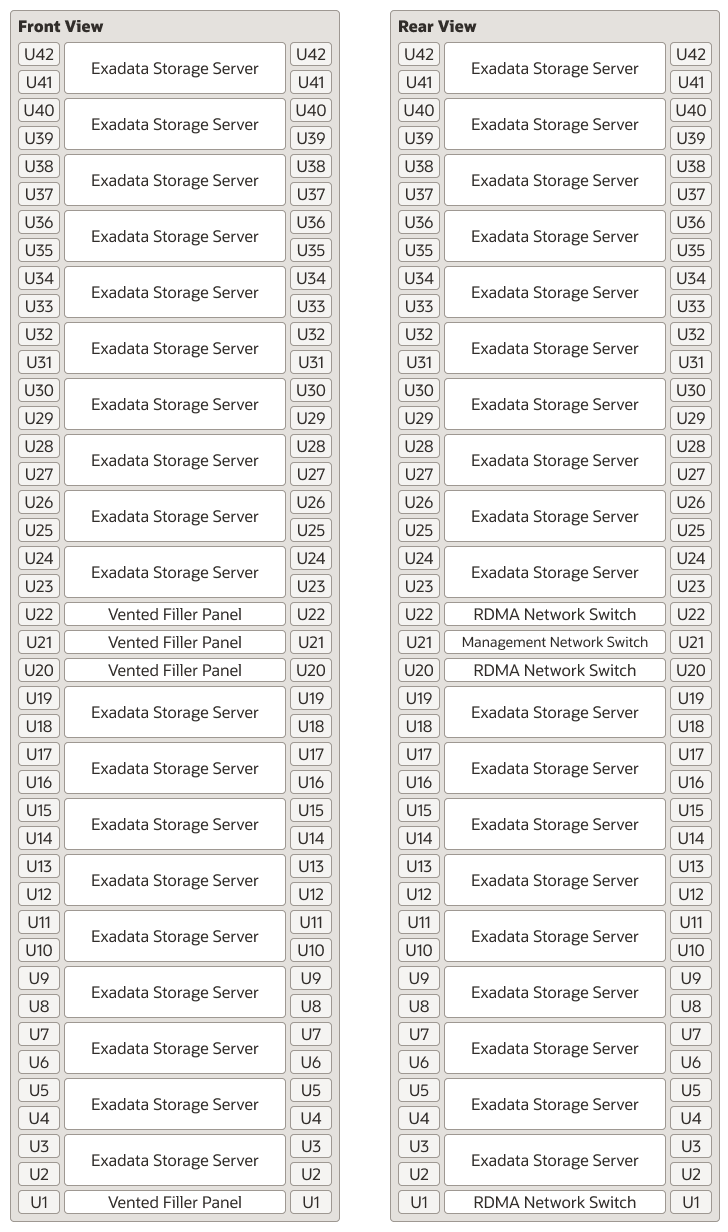

図21-1 Oracle Exadata Storage拡張ラックX10Mのラック・レイアウト



ノート:

  • Exadata Storage Serverは、すべての配線が背面になるように配置されています。

  • ネットワーク・スイッチは、背面にネットワーク・ポートが配置されています。
