Oracle ExadataとOracle Zero Data Loss Recovery Appliance間の専用バックアップ・ネットワーク

この項では、Oracle ExadataとOracle Zero Data Loss Recovery Appliance RA23間の専用バックアップ・ネットワークのOracle規則について説明します。その目的は、10Gネットワークを使用するOracle Exadataのお客様が100GE NICオプションを利用できるようにすることです。RA23のネットワークのデフォルト構成は、収集用に2 x 25 GEポート、計算サーバーごとにレプリケーション用に2 x 25GEポートのままです。わずかな利点は、専用ネットワークによってバックアップのネットワーク帯域幅が増加し、Oracle Zero Data Loss Recovery Appliance (ZDLRA)にトラフィックがリストアされることです。

この規則では、ラックに2つの100GEスイッチが要求されます。

表2-14 Recovery Appliance RA21のラックのイーサネット配線

R23接続	Exadata X10M	Exadata X9M以前
100 GE	スプリット・ケーブルを介して接続された25GE NICまたは Exadata Database Server X10Mノード100GE NICからの直接接続 RA23 TORスイッチへ
25 GE	Exadata Database Server X10Mノードの25GE NICからRA23 TORスイッチへの接続には、次の方法を使用します: 25/10 SFPまたは スプリット・ケーブル	Exadata Database Server X9Mノードの25GE NICからRA23 TORスイッチへの接続には、次の方法を使用します: 25/10 SFPまたは スプリット・ケーブル
10 GE	TORスイッチはお薦めしません。	適切な10/40スプリット・ケーブルを使用

* Exadata Database Server X10Mノードで100GE NICを使用する必要はありません。

Exadata Database Server X10Mの10 GEポートをZDLRA TORスイッチとともに使用することは非効率であり、この目的で使用しないことで、古いExadataシステムを接続する必要がある場合にそれらが使用可能になります。

Exadata Database Server X10Mノードは、25GE NICを25/100GEスプリッタ・ケーブル(1x100GEから4x25GE)に接続できます。

25/100 GbEには、OM4ケーブルとスプリッタ、および(Q)SFP28トランシーバが必要です。10 GbEには、OM3ケーブルとスプリッタ、および(Q)SFP+トランシーバが必要です。

ExadataおよびRA23が隣接するラックにあり、5メートルで十分である場合は、7118366の銅スプリッタ・ケーブル・アセンブリ(5メートル、QSFP28から4 SFP28部分)を使用して、データベース・マシン・ノードをRA23 ToRスイッチに接続します。

長距離の場合は、光接続を使用する必要があります。文字エンコーディングは、3つに分類できます。

• QSFP28トランシーバ(パーツ7604159)。ケーブルをスイッチに接続します。4つのデータベース・サーバー・ノードごとに2つ必要です。

• Exadataラックに実行する光スプリッタ・ケーブル。ここでも、4つのデータベース・サーバー・ノードごとに2つ必要であり、選択される数量はコントローラごとです。

• Exadataには、RA23ではなくExadataで順序付けされた25 GbEトランシーバがあります。Exadataのデータベース・サーバー・ノードごとに2つ必要です。

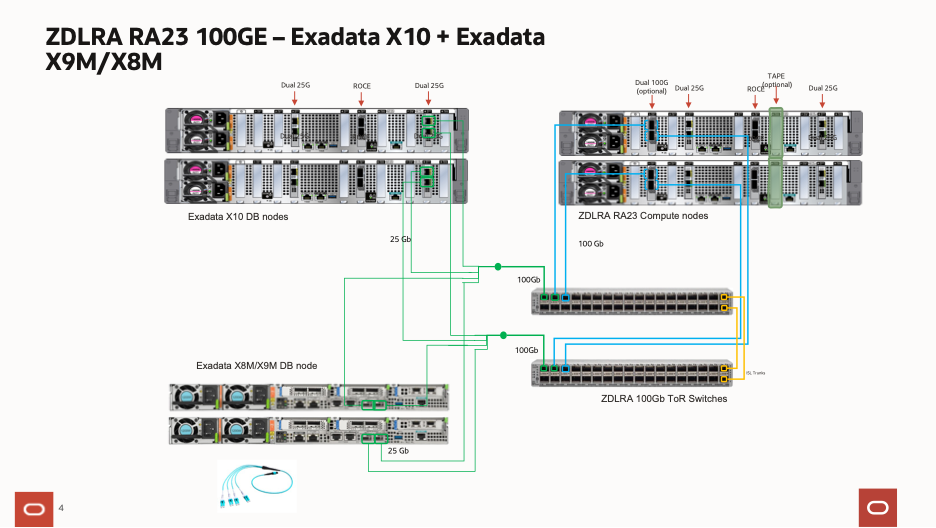

図2-2 ZDLRA RA23 100GEからExadata X10
