3.2 Kubernetesアーキテクチャについて

Kubernetesホストは、コントロール・プレーン・ノードとワーカー・ノードで構成されます。

コントロール・プレーン: コントロール・プレーンは、Kubernetesコンポーネントの管理とアプリケーションのデプロイを担当します。エンタープライズ・デプロイメントでは、コントロール・プレーン・ホストの障害によってKubernetesクラスタが停止しないように、Kubernetesコントロール・プレーンの可用性が高いことを確認する必要があります。

ワーカー・ノード: コンテナがデプロイされる場所であるワーカー・ノード。

ノート:

個々のホストは、コントロール・プレーン・ホストとワーカー・ホストの両方にすることができます。

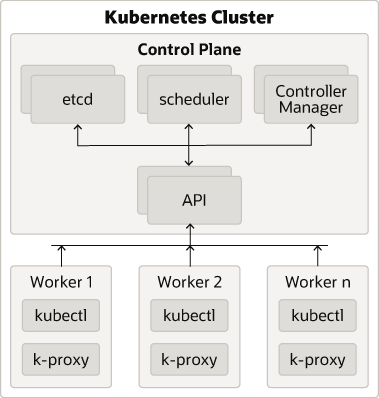

図3-1 Kubernetesクラスタの図

コンポーネントの説明:

• コントロール・プレーン: コントロール・プレーンは次で構成されます:
  • kube-apiサーバー: APIサーバーは、Kubernetes APIを公開するコントロール・プレーンのコンポーネントです。
  • etcd: Kubernetesのバックエンド・データストアおよびすべてのクラスタ・データを格納するために使用されます。
  • スケジューラ: スケジューラは、ワーカー・ノードへのコンテナの配置を担当します。この場合、リソース要件、ハードウェアおよびソフトウェア・ポリシーの制約、アフィニティ仕様およびデータ・アフィニティが考慮されます。
  • コントロール・マネージャ: コントローラ・プロセスの実行を担当します。コントローラ・プロセスは次で構成されます:
    • ノード・コントローラ
    • ルート・コントローラ
    • サービス・コントローラ

    コントロール・プレーンは、Kubernetes APIサーバーがデプロイされ、LBRによってフロント・エンド処理される3つのノードで構成されます。

• ワーカー・ノード・コンポーネント: ワーカー・ノードには次のコンポーネントが含まれます:
  • Kubelet: クラスタ内の各ワーカー・ノードで実行されるエージェント。これは、コンテナがポッド内で実行されていることを保証します。
  • Kubeプロキシ: Kubeプロキシは、クラスタの各ノードで実行されるネットワーク・プロキシです。これは、ポッド間通信およびクラスタ外通信を可能にするネットワーク・ルールを維持します。
  • アドオン: アドオンはクラスタをさらに拡張し、次のようなサービスを提供します:
    • DNS
    • Web UIダッシュボード
    • コンテナ・リソース・モニタリング
    • ロギング
