1.3.1 XAトランザクション・プロトコル

XAを使用するアプリケーションは、トランザクションの境界を設定する必要があります。MicroTxがトランザクションをコミットまたはロールバックします。

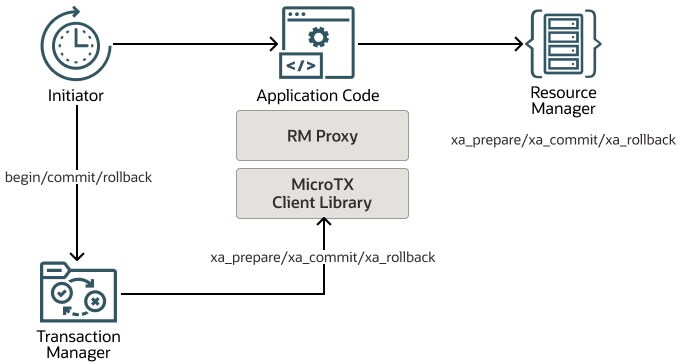

XAプロトコルで、参加側マイクロサービスは、MicroTxクライアント・ライブラリを使用する必要があります。これが、コールバックを登録して、リソース・マネージャのためにコールバックの実装を提供します。次の図に示すように、MicroTxはリソース・マネージャと通信して、トランザクションをコミットまたはロールバックします。MicroTxは、トランザクションに関係する各リソース・マネージャに接続して、トランザクションを準備、コミットまたはロールバックします。参加側サービスは、リソース・マネージャにアクセスするための資格証明をコーディネータに提供します。次の図に示すように、MicroTxクライアント・ライブラリによってリソース・マネージャ・プロキシ(RMプロキシ)が提供されます。このプロキシにより、コーディネータがリソース・マネージャ固有のライブラリを保持する必要がなくなります。これはXAでは通常のケースです。トランザクション・コーディネータが、参加側のリソース・マネージャのために、トランザクションの準備、コミットまたはロールバックを行う必要がある場合は、マイクロサービスにコールバックを行います。さらに、プロキシが、そのマイクロサービスによって使用されているリソース・マネージャにリクエストをリレーします。このようなRESTベースのコールバックにより、トランザクション・コーディネータが、マイクロサービスで使用されるリソース・マネージャの影響を受けなくなります。

1. イニシエータが分散トランザクションを開始します
2. コールされたマイクロサービスがトランザクションに登録されます
3. イニシエータが、トランザクション・マネージャにトランザクションのコミットまたはロールバックを依頼します
4. イニシエータがコミットを決定した場合、トランザクション・マネージャは各マイクロサービスに準備を依頼します
   1. すべての参加側の準備が正常に行われると、すべての参加側がコミットを依頼されます
   2. いずれかの参加側の準備が失敗すると、すべての参加側がロールバックを依頼されます
5. イニシエータがロールバックを決定した場合、トランザクション・マネージャは各マイクロサービスにロールバックを依頼します

マイクロサービス、MicroTxクライアント・ライブラリ、およびコーディネータの間で通信がどのように行われるかを理解するには、「XAサンプル・アプリケーションについて」を参照してください。
