3.12.19 Exadata Storage Server X3-2Lのイメージ

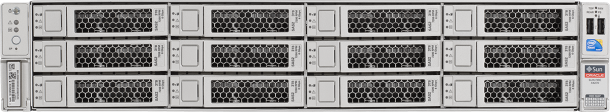

次の図に、Exadata Storage Server X3-2L Serverの前面図を示します。ハード・ドライブには、左下から始まり左から右へと番号が付けられます。下段のドライブの番号は0、1、2および3です。中段のドライブの番号は4、5、6および7です。上段のドライブの番号は8、9、10および11です。

図3-37 Exadata Storage Server X3-2L Serverの前面図

「図3-37 Exadata Storage Server X3-2L Serverの前面図」の説明

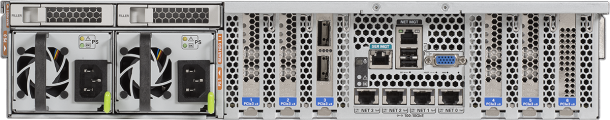

次の図に、Exadata Storage Server X3-2L Serverの背面図を示します。

図3-38 Exadata Storage Server X3-2L Serverの背面図

「図3-38 Exadata Storage Server X3-2L Serverの背面図」の説明
