2.19.16 Sun Server X2-8 Oracle Database Serverのイメージ

次の図に、Sun Server X2-8 Oracle Database Serverの前面図を示します。

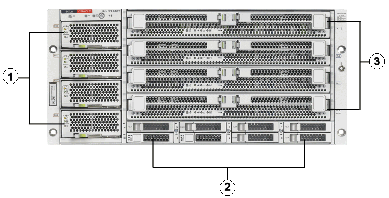

図2-33 Sun Server X2-8 Oracle Database Serverの前面図

「図2-33 Sun Server X2-8 Oracle Database Serverの前面図」の説明

1. 電源。

2. ハード・ディスク・ドライブ。上位ドライブは、左から右にXL4、XL5、XL6およびXL7です。下位ドライブは、左から右にXL0、XL1、XL2およびXL3です。

3. CPUモジュール。モジュールは、下から上にBL0、BL1、BL2およびBL3です。

次の図に、Sun Fire X4800 Oracle Database Serverの背面図を示します。

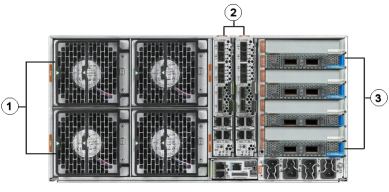

図2-34 Sun Server X2-8 Oracle Database Serverの背面図

「図2-34 Sun Server X2-8 Oracle Database Serverの背面図」の説明

1. ファン・モジュール。

2. Network Express Module。

3. InfiniBand EM(CX2)デュアルポートPCI Expressモジュール。
