5.8 X8Mラックの8ラック配線
この項では、8つのX8Mラック(すべてRoCEネットワーク・ファブリックを使用する)を接続するための配線表を示します。
ノート:
複数のラックをまとめて配線するための配線表記では、次の表記規則が使用されました。
-
スパイン・スイッチ(SSとも呼ばれます)は、すべてのラックのU1にあります。
-
リーフ・スイッチは、下位リーフ(LL)と上位リーフ(UL)と呼ばれます。
-
リーフ・スイッチは次の場所にあります。
-
Oracle Exadata X8M-2またはStorage Expansion Rack X8M-2のラック・ユニット20 (U20)および22 (U22)
-
Oracle Exadata X8M-8のラック・ユニット21 (U21)およびラック・ユニット23 (U23)
-
-
次のリストに示すケーブル長は、ラックが相互に隣接していること、ケーブルが上げ床を経由して配線されていること、およびラック間の配線に障害物がないことを前提としています。ラックが隣接していないか、頭上の配線トレイを使用している場合は、長いケーブル長が必要になる場合があります。100メートルまでのケーブル長がサポートされています。
-
5mを超える長さでサポートされているのは、光ケーブル(追加のトランシーバを使用)のみです。
-
3台のデータベース・サーバーおよび11台のストレージ・サーバーがあるX8M-8システムの場合のみ、次のマルチラック配線情報を調整する必要があります。このようなシステムでのみ、リーフ・スイッチのポート30はデータベース・サーバーに接続され、スイッチ間リンクとしては使用されません。したがって、次の表では、リーフ・スイッチのポート番号30への接続は、かわりに同じリーフ・スイッチのポート番号34に接続する必要があります。たとえば、R1-UL-P30はR1-UL-P34に変更し、R1-LL-P30はR1-LL-P34に変更する必要があります。これらの変更は、3台のデータベース・サーバーと11台のストレージ・サーバーを持つX8M-8システムにのみ適用されます。

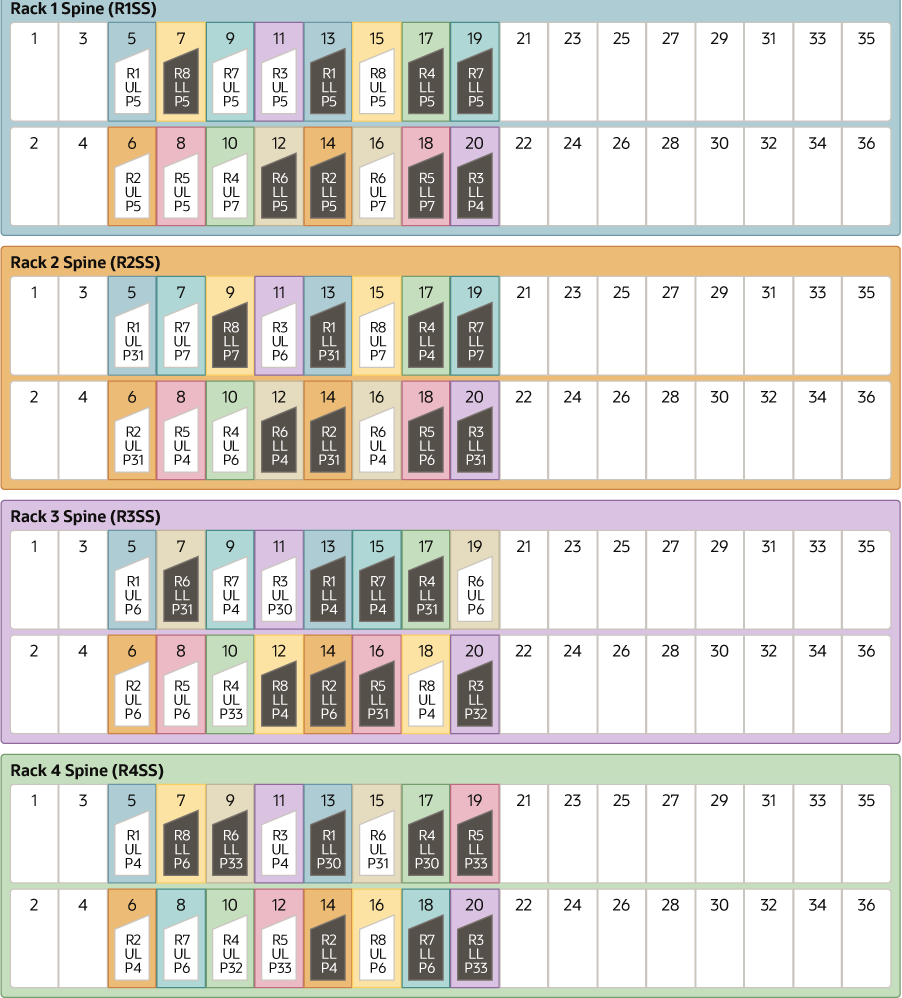

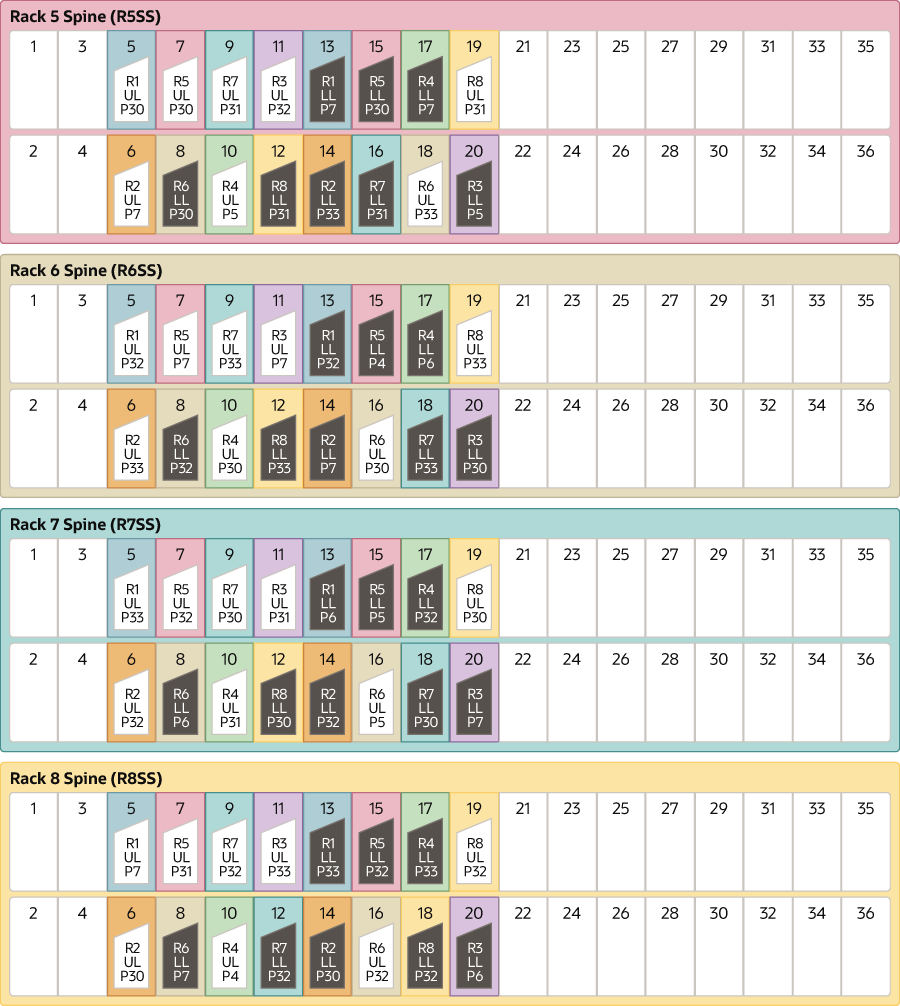

次の図は、8つのラックを配線する場合の8つのスパイン・スイッチのケーブル接続を示しています。
次の表で、8つのラックを配線する場合の、最初のスパイン・スイッチ(R1-SS)のケーブル接続を説明します。
表5-28 8ラック・システムの最初のラックのリーフ・スイッチ接続
| リーフ・スイッチ | 接続 | ケーブル長 |
|---|---|---|
|
ラック1内のR1 UL |
R1-UL-P5からR1-SS-P5 |
3メートル |
|
R1 ULからラック2 |
R1-UL-P31からR2-SS-P5 |
5メートル |
|
R1 ULからラック3 |
R1-UL-P6からR3-SS-P5 |
5メートル |
|
R1 ULからラック4 |
R1-UL-P4からR4-SS-P5 |
10 m |
|
R1 ULからラック5 |
R1-UL-P30からR5-SS-P5 |
10 m |
|
R1 ULからラック6 |
R1-UL-P32からR6-SS-P5 |
10 m |
|
R1 ULからラック7 |
R1-UL-P33からR7-SS-P5 |
10 m |
|
R1 ULからラック8 |
R1-UL-P7からR8-SS-P5 |
10 m |
|
ラック1内のR1 LL |
R1-LL-P5からR1-SS-P13 |
3メートル |
|
R1 LLからラック2 |
R1-LL-P31からR2-SS-P13 |
5メートル |
|
R1 LLからラック3 |
R1-LL-P4からR3-SS-P13 |
5メートル |
|
R1 LLからラック4 |
R1-LL-P30からR4-SS-P13 |
10 m |
|
R1 LLからラック5 |
R1-LL-P7からR5-SS-P13 |
10 m |
|
R1 LLからラック6 |
R1-LL-P32からR6-SS-P13 |
10 m |
|
R1 LLからラック7 |
R1-LL-P6からR7-SS-P13 |
10 m |
|
R1 LLからラック8 |
R1-LL-P33からR8-SS-P13 |
10 m |
次の表で、8つのフル・ラックを配線する場合の、2番目のスパイン・スイッチ(R2-SS)のケーブル接続を説明します。
表5-29 8ラック・システムの2番目のラックのリーフ・スイッチ接続
| リーフ・スイッチ | 接続 | ケーブル長 |
|---|---|---|
|
R2 ULからラック1 |
R2-UL-P5からR1-SS-P6 |
5メートル |
|
ラック2内のR2 UL |
R2-UL-P31からR2-SS-P6 |
3メートル |
|
R2 ULからラック3 |
R2-UL-P6からR3-SS-P6 |
5メートル |
|
R2 ULからラック4 |
R2-UL-P4からR4-SS-P6 |
5メートル |
|
R2 ULからラック5 |
R2-UL-P7からR5-SS-P6 |
10 m |
|
R2 ULからラック6 |
R2-UL-P33からR6-SS-P6 |
10 m |
|
R2 ULからラック7 |
R2-UL-P32からR7-SS-P6 |
10 m |
|
R2 ULからラック8 |
R2-UL-P30からR8-SS-P6 |
10 m |
|
R2 LLからラック1 |
R2-LL-P5からR1-SS-P14 |
5メートル |
|
ラック2内のR2 LL |
R2-LL-P31からR2-SS-P14 |
3メートル |
|
R2 LLからラック3 |
R2-LL-P6からR3-SS-P14 |
5メートル |
|
R2 LLからラック4 |
R2-LL-P4からR4-SS-P14 |
5メートル |
|
R2 LLからラック5 |
R2-LL-P33からR5-SS-P14 |
10 m |
|
R2 LLからラック6 |
R2-LL-P7からR6-SS-P14 |
10 m |
|
R2 LLからラック7 |
R2-LL-P32からR7-SS-P14 |
10 m |
|
R2 LLからラック8 |
R2-LL-P30からR8-SS-P14 |
10 m |
次の表で、8つのフル・ラックを配線する場合の、3番目のスパイン・スイッチ(R3-SS)のケーブル接続を説明します。
表5-30 8ラック・システムの3番目のラックのリーフ・スイッチ接続
| リーフ・スイッチ | 接続 | ケーブル長 |
|---|---|---|
|
R3 ULからラック1 |
R3-UL-P5からR1-SS-P11 |
5メートル |
|
R3 ULからラック2 |
R3-UL-P6からR2-SS-P11 |
5メートル |
|
ラック3内のR3 UL |
R3-UL-P30からR3-SS-P11 |
3メートル |
|
R3 ULからラック4 |
R3-UL-P4からR4-SS-P11 |
5メートル |
|
R3 ULからラック5 |
R3-UL-P32からR5-SS-P11 |
5メートル |
|
R3 ULからラック6 |
R3-UL-P7からR6-SS-P11 |
10 m |
|
R3 ULからラック7 |
R3-UL-P31からR7-SS-P11 |
10 m |
|
R3 ULからラック8 |
R3-UL-P33からR8-SS-P11 |
10 m |
|
R3 LLからラック1 |
R3-LL-P4からR1-SS-P20 |
5メートル |
|
R3 LLからラック2 |
R3-LL-P31からR2-SS-P20 |
5メートル |
|
ラック3内のR3 LL |
R3-LL-P32からR3-SS-P20 |
3メートル |
|
R3 LLからラック4 |
R3-LL-P33からR4-SS-P20 |
5メートル |
|
R3 LLからラック5 |
R3-LL-P5からR5-SS-P20 |
5メートル |
|
R3 LLからラック6 |
R3-LL-P30からR6-SS-P20 |
10 m |
|
R3 LLからラック7 |
R3-LL-P7からR7-SS-P20 |
10 m |
|
R3 LLからラック8 |
R3-LL-P6からR8-SS-P20 |
10 m |
次の表で、8つのフル・ラックを配線する場合の、4番目のスパイン・スイッチ(R4-SS)のケーブル接続を説明します。
表5-31 8ラック・システムの4番目のラックのリーフ・スイッチ接続
| リーフ・スイッチ | 接続 | ケーブル長 |
|---|---|---|
|
R4 ULからラック1 |
R4-UL-P7からR1-SS-P10 |
10 m |
|
R4 ULからラック2 |
R4-UL-P6からR2-SS-P10 |
5メートル |
|
R4 ULからラック3 |
R4-UL-P33からR3-SS-P10 |
5メートル |
|
ラック4内のR4 UL |
R4-UL-P32からR4-SS-P10 |
3メートル |
|
R4 ULからラック5 |
R4-UL-P5からR5-SS-P10 |
5メートル |
|
R4 ULからラック6 |
R4-UL-P30からR6-SS-P10 |
5メートル |
|
R4 ULからラック7 |
R4-UL-P31からR7-SS-P10 |
10 m |
|
R4 ULからラック8 |
R4-UL-P4からR8-SS-P10 |
10 m |
|
R4 LLからラック1 |
R4-LL-P5からR1-SS-P17 |
10 m |
|
R4 LLからラック2 |
R4-LL-P4からR2-SS-P17 |
5メートル |
|
R4 LLからラック3 |
R4-LL-P31からR3-SS-P17 |
5メートル |
|
ラック4内のR4 LL |
R4-LL-P30からR4-SS-P17 |
3メートル |
|
R4 LLからラック5 |
R4-LL-P7からR5-SS-P17 |
5メートル |
|
R4 LLからラック6 |
R4-LL-P6からR6-SS-P17 |
5メートル |
|
R4 LLからラック7 |
R4-LL-P32からR7-SS-P17 |
10 m |
|
R4 LLからラック8 |
R4-LL-P33からR8-SS-P17 |
10 m |
次の表で、8つのフル・ラックを配線する場合の、5番目のスパイン・スイッチ(R5-SS)のケーブル接続を説明します。
表5-32 8ラック・システムの5番目のラックのリーフ・スイッチ接続
| リーフ・スイッチ | 接続 | ケーブル長 |
|---|---|---|
|
R5 ULからラック1 |
R5-UL-P5からR1-SS-P8 |
10 m |
|
R5 ULからラック2 |
R5-UL-P4からR2-SS-P8 |
10 m |
|
R5 ULからラック3 |
R5-UL-P6からR3-SS-P8 |
5メートル |
|
R5 ULからラック4 |
R5-UL-P33からR4-SS-P12 |
5メートル |
|
ラック5内のR5 UL |
R5-UL-P30からR5-SS-P7 |
3メートル |
|
R5 ULからラック6 |
R5-UL-P7からR6-SS-P7 |
5メートル |
|
R5 ULからラック7 |
R5-UL-P32からR7-SS-P7 |
5メートル |
|
R5 ULからラック8 |
R5-UL-P31からR8-SS-P7 |
10 m |
|
R5 LLからラック1 |
R5-LL-P7からR1-SS-P18 |
10 m |
|
R5 LLからラック2 |
R5-LL-P6からR2-SS-P18 |
10 m |
|
R5 LLからラック3 |
R5-LL-P31からR3-SS-P16 |
5メートル |
|
R5 LLからラック4 |
R5-LL-P33からR4-SS-P19 |
5メートル |
|
ラック5内のR5 LL |
R5-LL-P30からR5-SS-P15 |
3メートル |
|
R5 LLからラック6 |
R5-LL-P4からR6-SS-P15 |
5メートル |
|
R5 LLからラック7 |
R5-LL-P5からR7-SS-P15 |
5メートル |
|
R5 LLからラック8 |
R5-LL-P32からR8-SS-P15 |
10 m |
次の表で、8つのフル・ラックを配線する場合の、6番目のスパイン・スイッチ(R6-SS)のケーブル接続を説明します。
表5-33 8ラック・システムの6番目のラックのリーフ・スイッチ接続
| リーフ・スイッチ | 接続 | ケーブル長 |
|---|---|---|
|
R6 ULからラック1 |
R6-UL-P7からR1-SS-P16 |
10 m |
|
R6 ULからラック2 |
R6-UL-P4からR2-SS-P16 |
10 m |
|
R6 ULからラック3 |
R6-UL-P6からR3-SS-P19 |
10 m |
|
R6 ULからラック4 |
R6-UL-P31からR4-SS-P15 |
5メートル |
|
R6 ULからラック5 |
R6-UL-P33からR5-SS-P18 |
5メートル |
|
ラック6内のR6 UL |
R6-UL-P30からR6-SS-P16 |
3メートル |
|
R6 ULからラック7 |
R6-UL-P5からR7-SS-P16 |
5メートル |
|
R6 ULからラック8 |
R6-UL-P32からR8-SS-P16 |
5メートル |
|
R6 LLからラック1 |
R6-LL-P5からR1-SS-P12 |
10 m |
|
R6 LLからラック2 |
R6-UL-P4からR2-SS-P12 |
10 m |
|
R6 LLからラック3 |
R6-LL-P31からR3-SS-P7 |
10 m |
|
R6 LLからラック4 |
R6-LL-P33からR4-SS-P9 |
5メートル |
|
R6 LLからラック5 |
R6-LL-P30からR5-SS-P8 |
5メートル |
|
ラック6内のR6 LL |
R6-LL-P32からR6-SS-P8 |
3メートル |
|
R6 LLからラック7 |
R6-LL-P6からR7-SS-P8 |
5メートル |
|
R6 LLからラック8 |
R6-LL-P7からR8-SS-P8 |
5メートル |
次の表で、8つのフル・ラックを配線する場合の、7番目のスパイン・スイッチ(R7-SS)のケーブル接続を説明します。
表5-34 8ラック・システムの7番目のラックのリーフ・スイッチ接続
| リーフ・スイッチ | 接続 | ケーブル長 |
|---|---|---|
|
R7 ULからラック1 |
R7-UL-P5からR1-SS-P9 |
10 m |
|
R7 ULからラック2 |
R7-UL-P7からR2-SS-P7 |
10 m |
|
R7 ULからラック3 |
R7-UL-P4からR3-SS-P9 |
10 m |
|
R7 ULからラック4 |
R7-UL-P6からR4-SS-P8 |
10 m |
|
R7 ULからラック5 |
R7-UL-P31からR5-SS-P9 |
5メートル |
|
R7 ULからラック6 |
R7-UL-P33からR6-SS-P9 |
5メートル |
|
ラック7内のR7 UL |
R7-UL-P30からR7-SS-P9 |
3メートル |
|
R7 ULからラック8 |
R7-UL-P32からR8-SS-P9 |
5メートル |
|
R7 LLからラック1 |
R7-LL-P5からR1-SS-P19 |
10 m |
|
R7 LLからラック2 |
R7-LL-P7からR2-SS-P19 |
10 m |
|
R7 LLからラック3 |
R7-LL-P4からR3-SS-P15 |
10 m |
|
R7 LLからラック4 |
R7-LL-P6からR4-SS-P18 |
10 m |
|
R7 LLからラック5 |
R7-LL-P31からR5-SS-P16 |
5メートル |
|
R7 LLからラック6 |
R7-LL-P33からR6-SS-P18 |
5メートル |
|
ラック7内のR7 LL |
R7-LL-P30からR7-SS-P18 |
3メートル |
|
R7 LLからラック8 |
R7-LL-P32からR8-SS-P12 |
5メートル |
次の表で、8つのフル・ラックを配線する場合の、8番目のスパイン・スイッチ(R8-SS)のケーブル接続を説明します。
表5-35 8ラック・システムの8番目のラックのリーフ・スイッチ接続
| リーフ・スイッチ | 接続 | ケーブル長 |
|---|---|---|
|
R8 ULからラック1 |
R8-UL-P5からR1-SS-P15 |
10 m |
|
R8 ULからラック2 |
R8-UL-P7からR2-SS-P15 |
10 m |
|
R8 ULからラック3 |
R8-UL-P4からR3-SS-P18 |
10 m |
|
R8 ULからラック4 |
R8-UL-P6からR4-SS-P16 |
10 m |
|
R8 ULからラック5 |
R8-UL-P31からR5-SS-P19 |
10 m |
|
R8 ULからラック6 |
R8-UL-P33からR6-SS-P19 |
5メートル |
|
R8 ULからラック7 |
R8-UL-P30からR7-SS-P19 |
5メートル |
|
ラック8内のR8 UL |
R8-UL-P32からR8-SS-P19 |
3メートル |
|
R8 LLからラック1 |
R8-LL-P5からR1-SS-P7 |
10 m |
|
R8 LLからラック2 |
R8-LL-P7からR2-SS-P9 |
10 m |
|
R8 LLからラック3 |
R8-LL-P4からR3-SS-P12 |
10 m |
|
R8 LLからラック4 |
R8-LL-P6からR4-SS-P7 |
10 m |
|
R8 LLからラック5 |
R8-LL-P31からR5-SS-P12 |
10 m |
|
R8 LLからラック6 |
R8-LL-P33からR6-SS-P12 |
5メートル |
|
R8 LLからラック7 |
R8-LL-P30からR7-SS-P12 |
5メートル |
|
ラック8内のR8 LL |
R8-LL-P32からR8-SS-P18 |
3メートル |
