5.3 X8Mラックの3ラック配線
この項では、RoCEネットワーク・ファブリックを使用する3つのX8Mラックを接続するための配線表を示します。
ノート:
複数のラックをまとめて配線するための配線表記では、次の表記規則が使用されました。
-
スパイン・スイッチ(SSとも呼ばれます)は、すべてのラックのU1にあります。
-
リーフ・スイッチは、下位リーフ(LL)と上位リーフ(UL)と呼ばれます。
-
リーフ・スイッチは次の場所にあります。
-
Oracle Exadata X8M-2またはStorage Expansion Rack X8M-2のラック・ユニット20 (U20)および22 (U22)
-
Oracle Exadata X8M-8のラック・ユニット21 (U21)およびラック・ユニット23 (U23)
-
-
次のリストに示すケーブル長は、ラックが相互に隣接していること、ケーブルが上げ床を経由して配線されていること、およびラック間の配線に障害物がないことを前提としています。ラックが隣接していないか、頭上の配線トレイを使用している場合は、長いケーブル長が必要になる場合があります。100メートルまでのケーブル長がサポートされています。
-
5mを超える長さでサポートされているのは、光ケーブル(追加のトランシーバを使用)のみです。
-
3台のデータベース・サーバーおよび11台のストレージ・サーバーがあるX8M-8システムの場合のみ、次のマルチラック配線情報を調整する必要があります。このようなシステムでのみ、リーフ・スイッチのポート30はデータベース・サーバーに接続され、スイッチ間リンクとしては使用されません。したがって、次の表では、リーフ・スイッチのポート番号30への接続は、かわりに同じリーフ・スイッチのポート番号34に接続する必要があります。たとえば、R1-UL-P30はR1-UL-P34に変更し、R1-LL-P30はR1-LL-P34に変更する必要があります。これらの変更は、3台のデータベース・サーバーと11台のストレージ・サーバーを持つX8M-8システムにのみ適用されます。

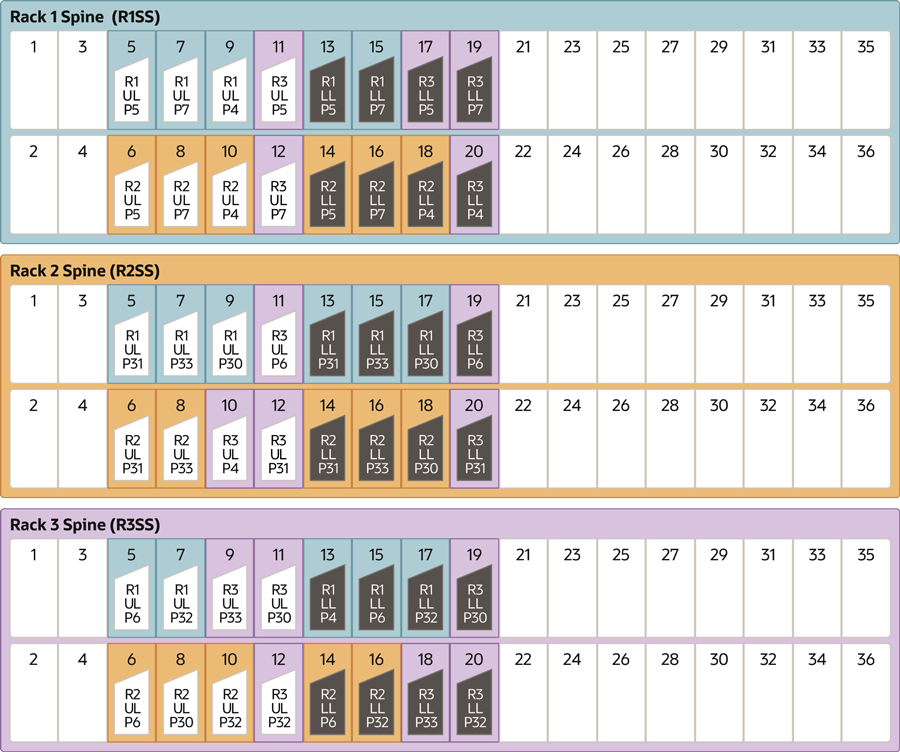

次の図に、3つのラックをまとめて配線する場合の3つのスパイン・スイッチ(Rack1-spine、Rack2-spineおよびRack3-spine)のケーブル接続を示します。
次の表で、3つのラックを配線する場合の、最初のスパイン・スイッチ(R1-SS)のケーブル接続を説明します。
表5-3 3ラック・システムの最初のラックのリーフ・スイッチ接続
| リーフ・スイッチ | 接続 | ケーブル長 |
|---|---|---|
|
ラック1内のR1 UL |
R1-UL-P5からR1-SS-P5 R1-UL-P7からR1-SS-P7 R1-UL-P4からR1-SS-P9 |
3メートル |
|
R1 ULからラック2 |
R1-UL-P31からR2-SS-P5 R1-UL-P33からR2-SS-P7 R1-UL-P30からR2-SS-P9 |
5メートル |
|
R1 ULからラック3 |
R1-UL-P6からR3-SS-P5 R1-UL-P32からR3-SS-P7 |
5メートル |
|
ラック1内のR1 LL |
R1-LL-P5からR1-SS-P13 R1-LL-P7からR1-SS-P15 |
3メートル |
|
R1 LLからラック2 |
R1-LL-P31からR2-SS-P13 R1-LL-P33からR2-SS-P15 R1-LL-P30からR2-SS-P17 |
5メートル |
|
R1 LLからラック3 |
R1-LL-P4からR3-SS-P13 R1-LL-P6からR3-SS-P15 R1-LL-P32からR3-SS-P17 |
5メートル |
次の表で、3つのラックを配線する場合の、2番目のスパイン・スイッチ(R2-SS)のケーブル接続を説明します。
表5-4 3ラック・システムの2番目のラックのリーフ・スイッチ接続
| リーフ・スイッチ | 接続 | ケーブル長 |
|---|---|---|
|
R2 ULからラック1 |
R2-UL-P5からR1-SS-P6 R2-UL-P7からR1-SS-P8 R2-UL-P4からR1-SS-P10 |
5メートル |
|
ラック2内のR2 UL |
R2-UL-P31からR2-SS-P6 R2-UL-P33からR2-SS-P8 |
3メートル |
|
R2 ULからラック3 |
R2-UL-P6からR3-SS-P6 R2-UL-P30からR3-SS-P8 R2-UL-P32からR3-SS-P10 |
5メートル |
|
R2 LLからラック1 |
R2-LL-P5からR1-SS-P14 R2-LL-P7からR1-SS-P16 R2-LL-P4からR1-SS-P18 |
5メートル |
|
ラック2内のR2 LL |
R2-LL-P31からR2-SS-P14 R2-LL-P33からR2-SS-P16 R2-LL-P30からR2-SS-P18 |
3メートル |
|
R2 LLからラック3 |
R2-LL-P6からR3-SS-P14 R2-LL-P32からR3-SS-P16 |
5メートル |
次の表で、3つのラックを配線する場合の、3番目のスパイン・スイッチ(R3-SS)のケーブル接続を説明します。
表5-5 3ラック・システムの3番目のラックのリーフ・スイッチ接続
| リーフ・スイッチ | 接続 | ケーブル長 |
|---|---|---|
|
R3 ULからラック1 |
R3-UL-P5からR1-SS-P11 R3-UL-P7からR1-SS-P12 |
5メートル |
|
R3 ULからラック2 |
R3-UL-P4からR2-SS-P10 R3-UL-P6からR2-SS-P11 R3-UL-P31からR2-SS-P12 |
5メートル |
|
ラック3内のR3 UL |
R3-UL-P33からR3-SS-P9 R3-UL-P30からR3-SS-P11 R3-UL-P32からR3-SS-P12 |
3メートル |
|
R3 LLからラック1 |
R3-LL-P5からR1-SS-P17 R3-LL-P7からR1-SS-P19 R3-LL-P4からR1-SS-P20 |
5メートル |
|
R3 LLからラック2 |
R3-LL-P6からR2-SS-P19 R3-LL-P31からR2-SS-P20 |
5メートル |
|
ラック3内のR3 LL |
R3-LL-P33からR3-SS-P18 R3-LL-P30からR3-SS-P19 R3-LL-P32からR3-SS-P20 |
3メートル |
