2.3.2.1.2.1 X8Mラックとそれ以降のモデルのラックを組み合せるシステムのための2ラック配線

この項では、どちらもRoCEネットワーク・ファブリックを使用しているX8MラックとX9M以降のモデルのラックを接続するための配線の詳細について説明します。

ノート:

• 複数のラックをまとめて配線するための配線表記では、次の表記規則が使用されています。

  • 最初(X8M)のラックの略称はR1で、2番目(X9M以降)のラックの略称はR2です。

  • LLは下位リーフ・スイッチを識別し、ULは上位リーフ・スイッチを識別します。

  • SSは、すべてのラックのU1にあるスパイン・スイッチを識別します。

  • 特定のスイッチは、略称を組み合せることで識別できます。たとえば、R1LLは最初のラック(R1)の下位リーフ・スイッチ(LL)を識別します。

• リーフ・スイッチは次の場所にあります。

  • 2ソケット・システムのラック・ユニット20 (U20)および22 (U22) (Oracle Exadata Rack X8M-2以降のモデル)。

  • 8ソケット・システムのラック・ユニット21 (U21)およびラック・ユニット23 (U23) (Oracle Exadata X8M-8またはX9M-8)。

• 次のリストに示すケーブル長は、ラックが相互に隣接していること、ケーブルが上げ床を経由して配線されていること、およびラック間の配線に障害物がないことを前提としています。ラックが隣接していないか、頭上の配線トレイを使用している場合は、長いケーブル長が必要になる場合があります。100メートルまでのケーブル長がサポートされています。

• 5mを超える長さでサポートされているのは、光ケーブル(追加のトランシーバを使用)のみです。

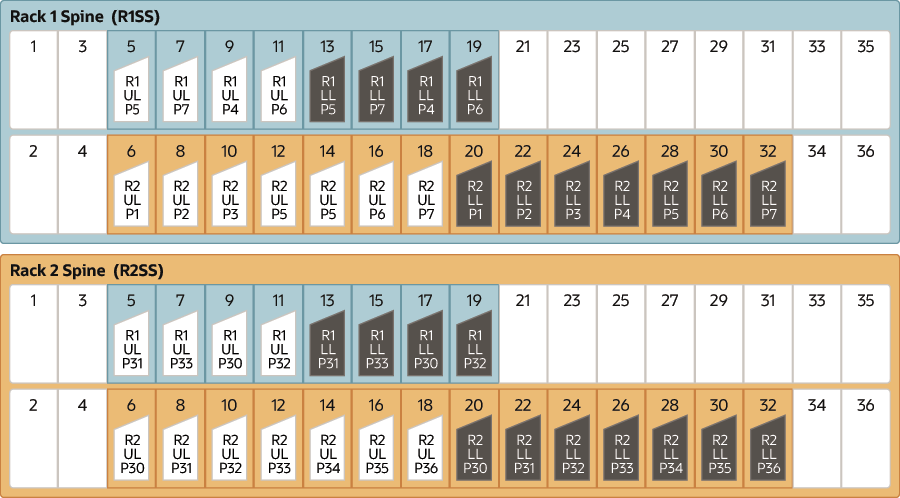

次の図は、2ラック・ハイブリッド・システムをX8MラックおよびX9M以降のモデルのラックと配線する場合のスパイン・スイッチのケーブル接続を示しています。

図x8m-x9m-2-rack.epsの説明

次の表に、X8Mラックとそれ以降のモデルのラックを備えた2ラック・ハイブリッド・システム内のすべてのRoCEネットワーク・ファブリック配線接続の詳細を示します。

表2-3 X8Mラック(R1)のリーフ・スイッチ接続

リーフ・スイッチ	接続	ケーブル長
R1ULからR1SS	R1UL-P5からR1SS-P5 R1UL-P7からR1SS-P7 R1UL-P4からR1SS-P9 R1UL-P6からR1SS-P11	3メートル
R1ULからR2SS	R1UL-P31からR2SS-P5 R1UL-P33からR2SS-P7 R1UL-P30からR2SS-P9 R1UL-P32からR2SS-P11	5メートル
R1LLからR1SS	R1LL-P5からR1SS-P13 R1LL-P7からR1SS-P15 R1LL-P4からR1SS-P17 R1LL-P6からR1SS-P19	3メートル
R1LLからR2SS	R1LL-P31からR2SS-P13 R1LL-P33からR2SS-P15 R1LL-P30からR2SS-P17 R1LL-P32からR2SS-P19	5メートル

表2-4 X9M以降のモデルのラック(R2)のリーフ・スイッチ接続

スイッチ・ペア	接続	ケーブル長
R2ULからR1SS	R2UL-P1からR1SS-P6 R2UL-P2からR1SS-P8 R2UL-P3からR1SS-P10 R2UL-P4からR1SS-P12 R2UL-P5からR1SS-P14 R2UL-P6からR1SS-P16 R2UL-P7からR1SS-P18	5メートル
R2ULからR2SS	R2UL-P30からR2SS-P6 R2UL-P31からR2SS-P8 R2UL-P32からR2SS-P10 R2UL-P33からR2SS-P12 R2UL-P34からR2SS-P14 R2UL-P35からR2SS-P16 R2UL-P36からR2SS-P18	3メートル
R2LLからR1SS	R2LL-P1からR1SS-P20 R2LL-P2からR1SS-P22 R2LL-P3からR1SS-P24 R2LL-P4からR1SS-P26 R2LL-P5からR1SS-P28 R2LL-P6からR1SS-P30 R2LL-P7からR1SS-P32	5メートル
R2LLからR2SS	R2LL-P30からR2SS-P20 R2LL-P31からR2SS-P22 R2LL-P32からR2SS-P24 R2LL-P33からR2SS-P26 R2LL-P34からR2SS-P28 R2LL-P35からR2SS-P30 R2LL-P36からR2SS-P32	3メートル
