14.1 ラック・レイアウト
このトピックでは、Oracle Exadata Database Machine X11MおよびX10Mのラック・レイアウトを示します。

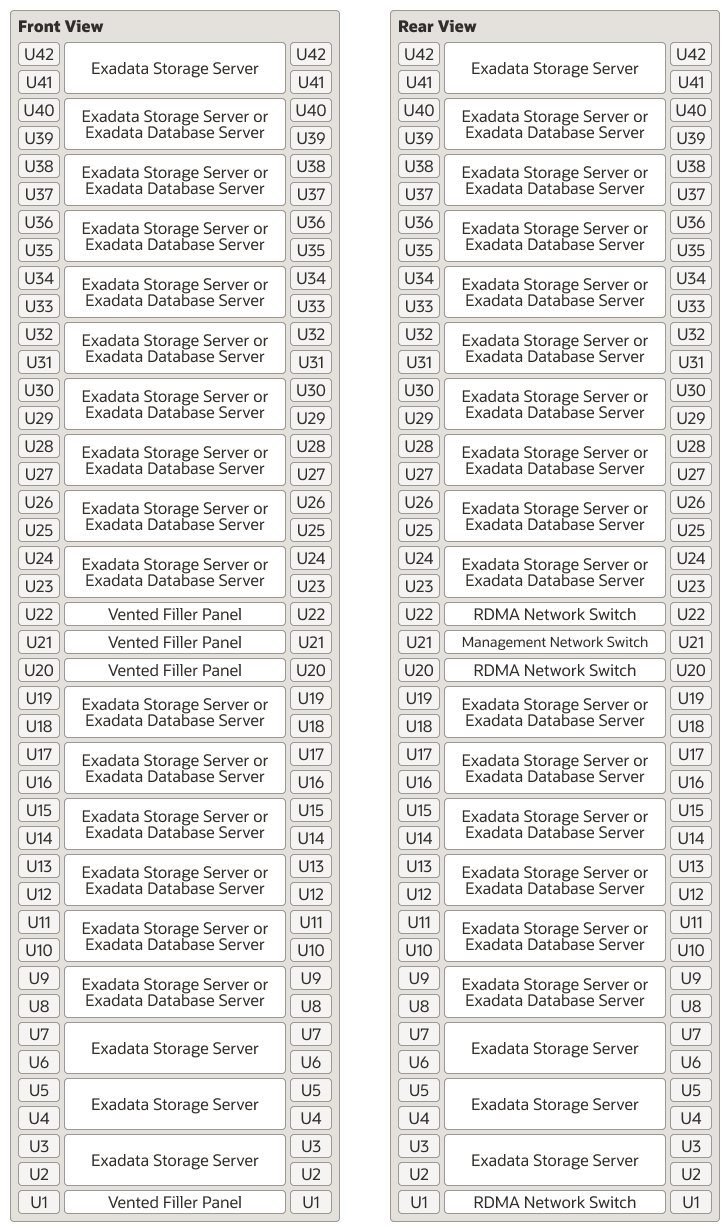

次の図に、フル実装されたOracle Exadata Database Machine X11MまたはX10Mラックでのコンポーネント配置を示します。
図14-1 Oracle Exadata Database Machine X11MおよびX10Mのラック・レイアウト
ノート:
-
Exadata Storage ServerおよびExadata Database Serverは、すべての配線が背面になるように配置されています。
-
ネットワーク・スイッチは、背面にネットワーク・ポートが配置されています。
-
U1のRDMAネットワーク・スイッチはオプションであり、複数のExadataラックを相互接続する場合にのみ必要です。
