21.1 ラックのレイアウト図
このトピックの図は、Oracle Exadata Database Machine X2-2およびOracle Exadata Database Machine X2-8フル・ラックのラック・レイアウトを示しています。
ノート:
読みやすさを考慮して、Oracle Exadata Database MachineとOracle Exadata Storage拡張ラックの両方に言及する場合、「Oracle Exadataラック」という名前を使用します。次の略語が表で使用されます。
| 略語 | 説明 |
|---|---|
|
Rn |
ラックn。nはラック数です。R1など。 |
|
Un |
ラックのユニットの高さ。nは数値です。U20など。 |
|
Pn |
InfiniBandポートn。nはポート番号です。P8Aなど。 |
Oracle Exadata Database Machineで使用されるケーブルは、次のように色分けされます。
- 黒: InfiniBandケーブルまたはAC電源ジャンパ・ケーブル
- 赤: Integrated Lights Out Manager (ILOM)ケーブル
- 青: ギガビット・イーサネット・ケーブル
- オレンジ: KVMスイッチ・ケーブル(Oracle Exadata Database Machine X2-8フル・ラックでは使用されません)
次の表に、Oracle Exadata Database Machine X2-2フル・ラックの前面図および背面図を示します。前面図を左側、背面図を右側に示します。
図21-1 Oracle Exadata Database Machine X2-2フル・ラックのラック・レイアウト
「図21-1 Oracle Exadata Database Machine X2-2フル・ラックのラック・レイアウト」の説明

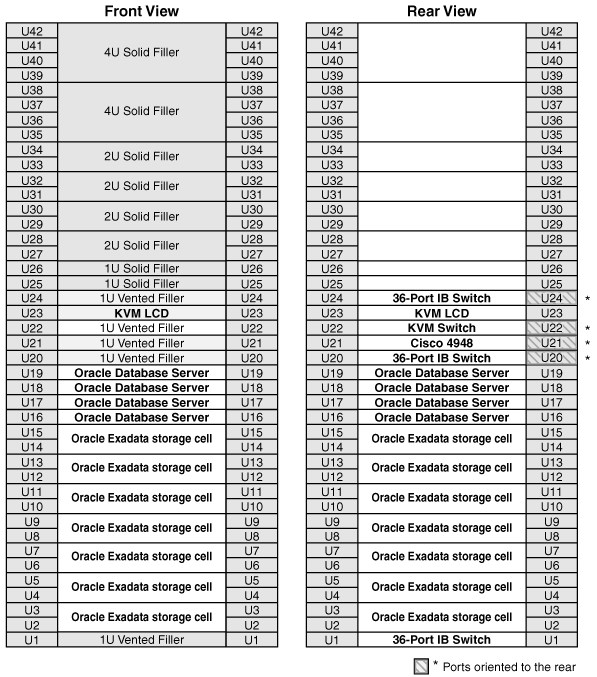

次の表に、Oracle Exadata Database Machine X2-2ハーフ・ラックの前面図および背面図を示します。
ノート:
ラック位置U1のSun Datacenter InfiniBand Switch 36スイッチは、Sun Fire X4170 M2 Oracle Database Serverを使用したOracle Exadata Database Machine X2-2ハーフ・ラックに付属しています。図21-2 Oracle Exadata Database Machine X2-2ハーフ・ラックのラック・レイアウト
「図21-2 Oracle Exadata Database Machine X2-2ハーフ・ラックのラック・レイアウト」の説明
次の表に、Oracle Exadata Database Machine X2-2クオータ・ラックの前面図および背面図を示します。
図21-3 Oracle Exadata Database Machine X2-2クオータ・ラックのラック・レイアウト
「図21-3 Oracle Exadata Database Machine X2-2クオータ・ラックのラック・レイアウト」の説明

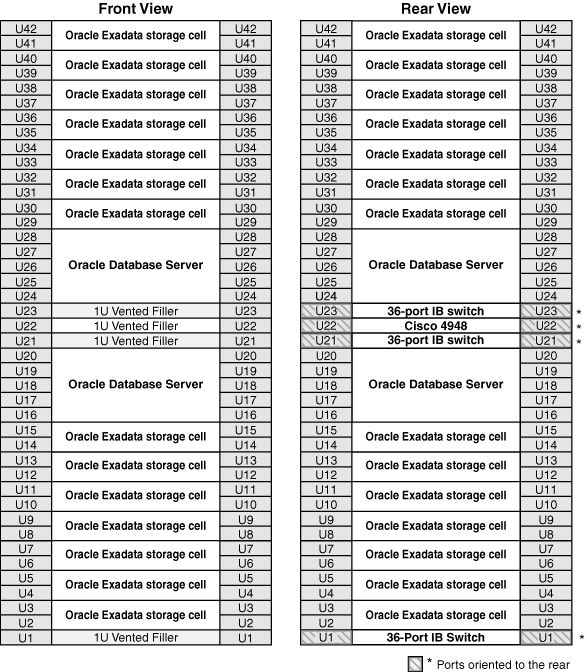

次の表に、Oracle Exadata Database Machine X2-8フル・ラックの前面図および背面図を示します。
図21-4 Oracle Exadata Database Machine X2-8フル・ラックのラック・レイアウト
「図21-4 Oracle Exadata Database Machine X2-8フル・ラックのラック・レイアウト」の説明
