19.1 ラックのレイアウト図
このトピックの図は、Oracle Exadata Database Machine X4-2およびOracle Exadata Database Machine X4-8のラック・レイアウトを示しています。
ノート:
読みやすさを考慮して、Oracle Exadata Database Machine X4-2とOracle Exadata Storage拡張ラックの両方に言及する場合、「Oracle Exadataラック」という名前を使用します。次の略語が表で使用されます。
| 略語 | 説明 |
|---|---|
|
Rn |
ラックn。nはラック数です。R1など。 |
|
Un |
ラックのユニットの高さ。nは数値です。U20など。 |
|
Pn |
InfiniBandポートn。nはポート番号です。P8Aなど。 |
Oracle Exadata Database Machineで使用されるケーブルは、次のように色分けされます。
- 黒: InfiniBandケーブルまたはAC電源ジャンパ・ケーブル
- 赤: Integrated Lights Out Manager (ILOM)ケーブル
- 青: ギガビット・イーサネット・ケーブル

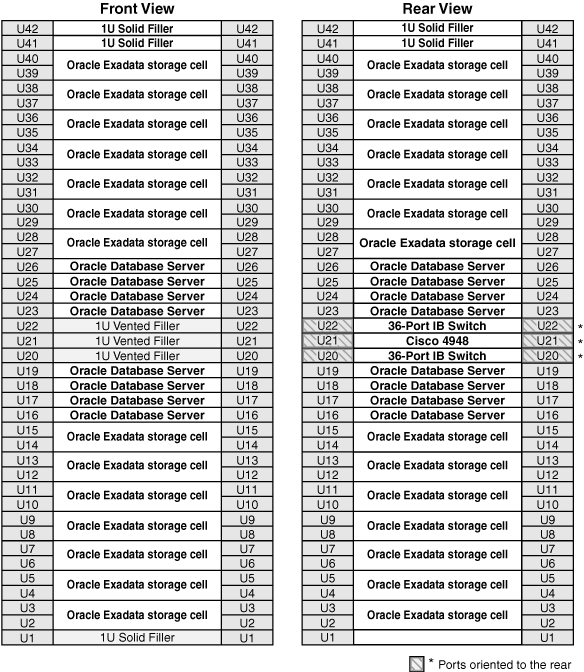

次の図に、Oracle Exadata Database Machine X4-2フル・ラックの前面図および背面図を示します。前面図を左側、背面図を右側に示します。
図19-1 Oracle Exadata Database Machine X4-2フル・ラックのラック・レイアウト
「図19-1 Oracle Exadata Database Machine X4-2フル・ラックのラック・レイアウト」の説明

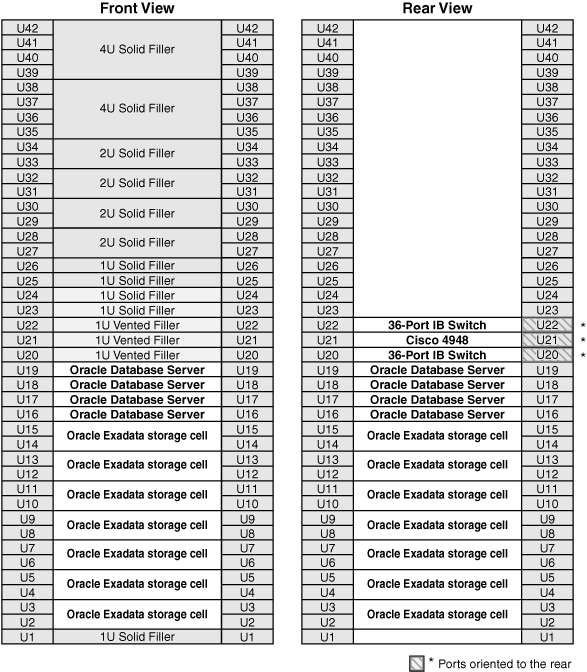

次の図に、Oracle Exadata Database Machine X4-2ハーフ・ラックの前面図および背面図を示します。
図19-2 Oracle Exadata Database Machine X4-2ハーフ・ラックのラック・レイアウト
「図19-2 Oracle Exadata Database Machine X4-2ハーフ・ラックのラック・レイアウト」の説明
次の図に、Oracle Exadata Database Machine X4-2クオータ・ラックとOracle Exadata Database Machine X4-2エイス・ラックの前面図および背面図を示します。
図19-3 Oracle Exadata Database Machine X4-2クオータ・ラックおよびOracle Exadata Database Machine X4-2エイス・ラックのラック・レイアウト
「図19-3 Oracle Exadata Database Machine X4-2クオータ・ラックおよびOracle Exadata Database Machine X4-2エイス・ラックのラック・レイアウト」の説明
次の図に、Oracle Exadata Database Machine X4-8フル・ラックの前面図および背面図を示します。
図19-4 Oracle Exadata Database Machine X4-8フル・ラックのラック・レイアウト
「図19-4 Oracle Exadata Database Machine X4-8フル・ラックのラック・レイアウト」の説明
