ラックのレイアウト図

17.1 ラックのレイアウト図

このトピックの図は、Oracle Exadata Database Machine X8-2、X8-8、X7-2およびX7-8のラック・レイアウトを示しています。

各コンポーネントのスロット番号は、次のイメージに示されています。

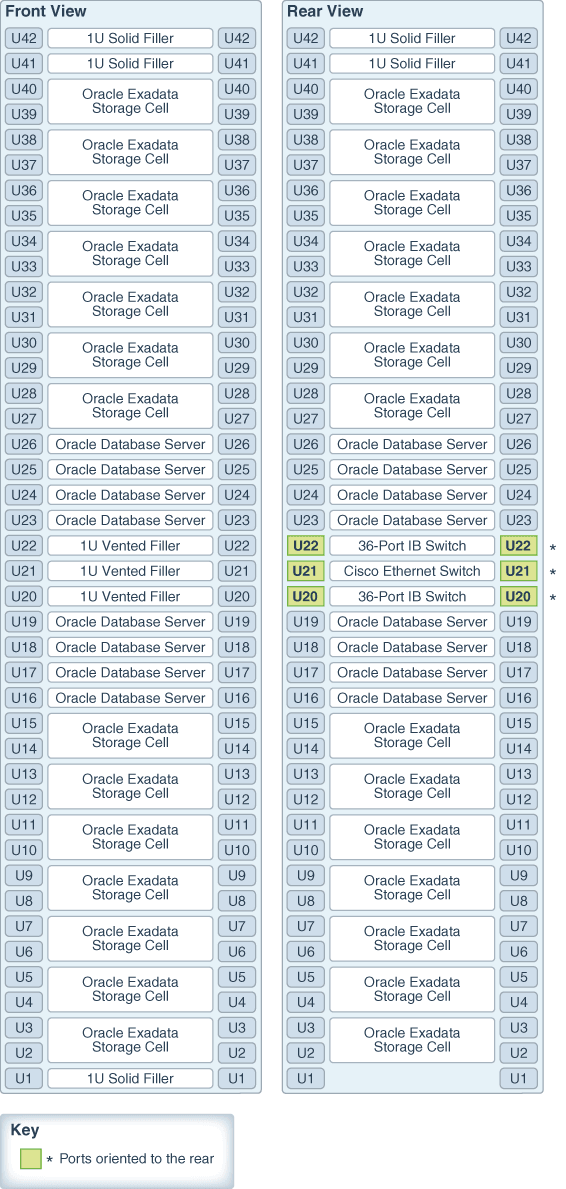

次のイメージに、Oracle Exadata Database Machine X8-2およびX7-2フル・ラックの前面図および背面図を示します。前面図を左側、背面図を右側に示します。

図17-1 Oracle Exadata Database Machine X8-2およびX7-2フル・ラックのラック・レイアウト

次のイメージに、Oracle Exadata Database Machine X8-8およびX7-8フル・ラックの前面図および背面図を示します。

図17-2 Oracle Exadata Database Machine X8-8およびX7-8のラック・レイアウト

親トピック: Oracle Exadata Database Machine X8-2、X8-8、X7-2およびX7-8の配線表
