6.3.2.1 AWRを使用したXRMEMキャッシュの監視

自動ワークロード・リポジトリ(AWR)には、XRMEMキャッシュに関連する情報が含まれます。XRMEMキャッシュに関する情報を含むAWRレポートの最も一般的に使用されるセクションの説明と例を次に示します。管理者は、AWRレポートのこれらのセクションを確認することで、XRMEMキャッシュの操作を把握できます。

ストレージ・サーバーはRDMA I/Oを考慮できないため、XRMEMキャッシュの使用状況を把握するにはOracle Database統計が重要です。AWRレポートのExadata固有のセクションのXRMEMキャッシュ統計には、cellsrvによって処理されるI/O (RDMA I/Oではない)のみが含まれます。

データベースIO

データベースIOのサマリーは、AWRレポートの単一ブロック読取りセクションにあります。このサマリーには、XRMEMキャッシュの有効性に関する情報が含まれます。単一ブロック読取りセクションは、AWRレポートのExadata統計→パフォーマンス・サマリーの下にあります。

次の例では、すべての読取りI/Oリクエストの大部分(約88%)がXRMEMキャッシュに対するRDMA読取り(cell RDMA reads)を使用して、176,000/秒を超える速度で処理されます。残りのほぼすべては、非RDMAのXRMEMキャッシュ読取り(cell xrmem cache read hits)を使用して対応されますが、残りの読取りはExadataスマート・フラッシュ・キャッシュ(cell flash cache read hits)を使用して処理されます。それぞれのI/Oタイプのスループットは大きく異なっており、このことは、XRMEMキャッシュおよびRDMAの能力を示しています。

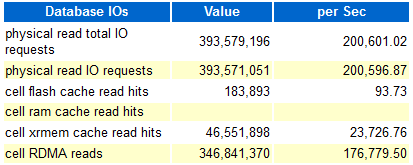

図6-10 AWRレポート: データベースIO

XRMEMキャッシュ構成およびXRMEMキャッシュ領域使用量

XRMEMキャッシュ構成セクションには、キャッシング・モード(ライトスルーまたはライトバック)および全体のサイズなどのサマリー情報が含まれます。XRMEMキャッシュ領域使用量セクションには、XRMEMキャッシュの領域使用量に関するサマリー統計が表示されます。

次の例では、XRMEMキャッシュがすべてのセルにライトスルー・モードで構成されており、その合計サイズが約1255 GBであることを示しています。

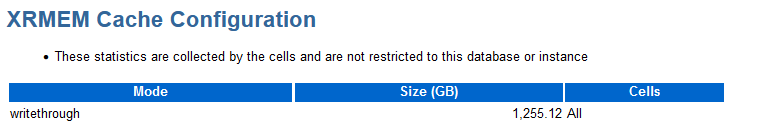

図6-11 AWRレポート: XRMEMキャッシュ構成

次のXRMEMキャッシュ領域使用量セクションの例では、2.36 TBのXRMEMキャッシュが10個のセルに割り当てられていることを示しています。この例では、割り当てられた領域の90%超が列形式のデータに使用されます。

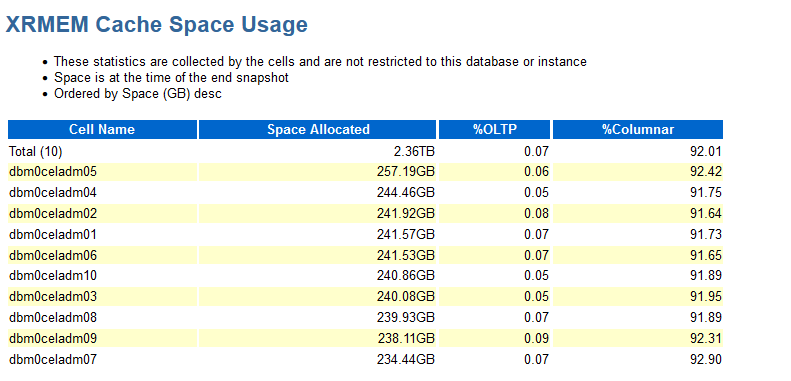

図6-12 AWRレポート: XRMEMキャッシュの領域使用量

XRMEMキャッシュ・ユーザー読取り

XRMEMキャッシュ・ユーザー読取りセクションには、読取りリクエスト、読取りスループット(読取り/秒)および読取り効率に関する情報が表示されます。

ストレージ・サーバーはRDMA I/Oを考慮できないため、統計はcellsrvによって処理される非RDMA読取りにのみ関連しています。ヒットはXRMEMキャッシュを使用して対応されたI/Oに対するもので、ミスはデータがXRMEMキャッシュになかったことを示しています。

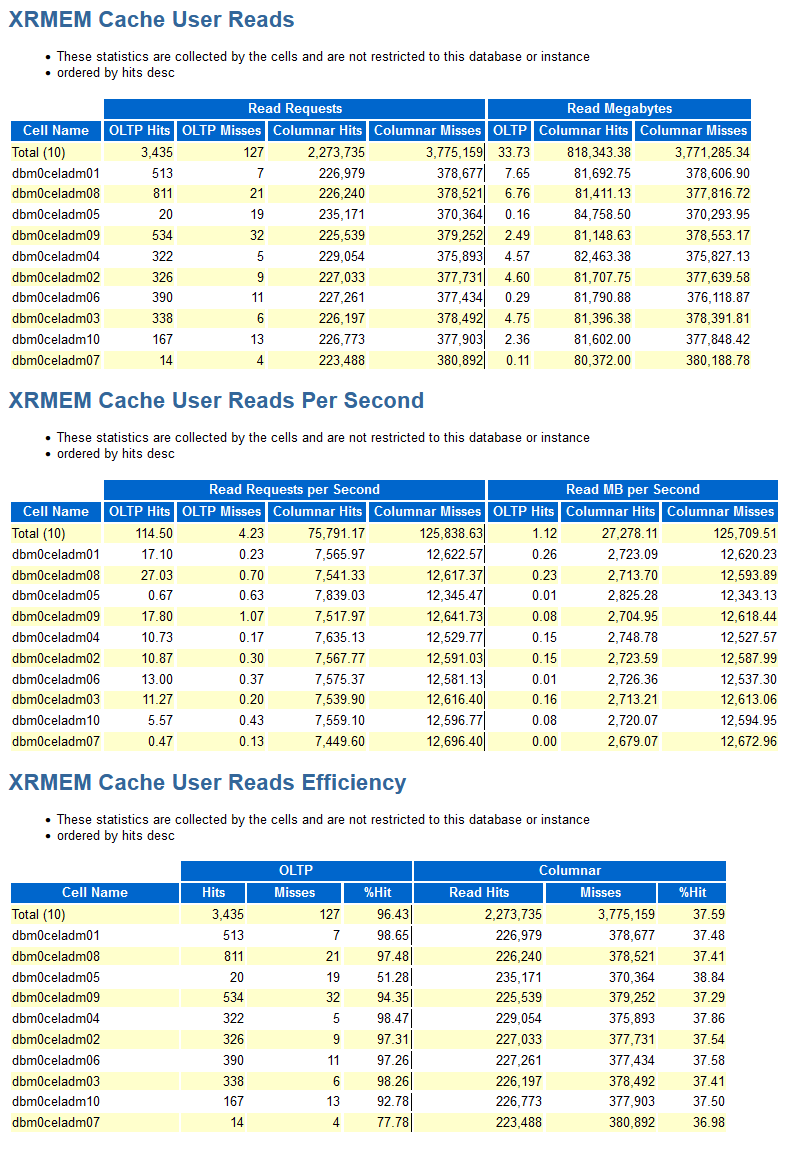

図6-13 AWRレポート: XRMEMキャッシュのユーザー読取り

XRMEMキャッシュ内部書込み

XRMEMキャッシュ内部書込みセクションには、Oracle Exadata System Softwareによって実行されるXRMEMキャッシュへの書込みが表示されます。内部書込みは、XRMEMキャッシュに移入するI/Oです。

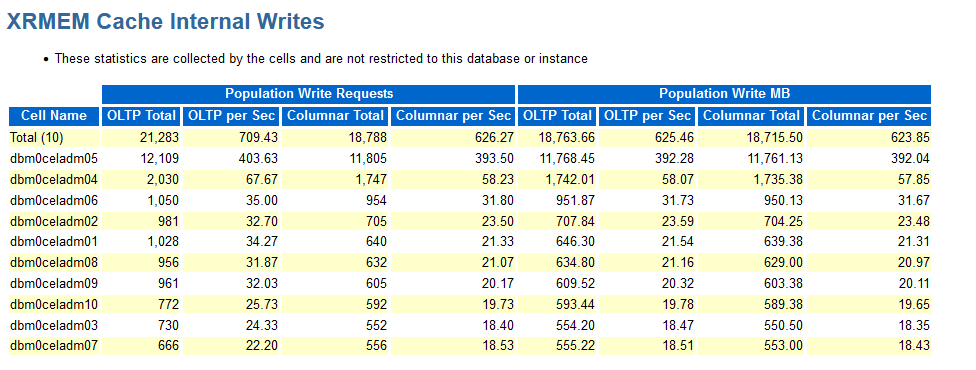

図6-14 AWRレポート: XRMEMキャッシュの内部書込み
