プロジェクトの親子統合トラッキング・インスタンス間の関係の表示
プロジェクトの親統合トラッキング・インスタンスと子統合トラッキング・インスタンス間のランタイム依存関係のエンド・ツー・エンド表示を表示できます。
親統合は子統合をコールして、他の子統合をコールできます。 子統合との親統合が実行されると、独自のトラッキング・インスタンスが作成され、子統合のインスタンスも追跡されます。これにより、さらに子統合インスタンスが作成される場合があります。 統合のこの階層を表示して、トラッキング・インスタンス間のすべての親子関係を確認できます。
ノート:
この機能はプロジェクトでのみ使用できます。- 統合インスタンスにマウス・ポインタを重ねて表示し、「アクション」

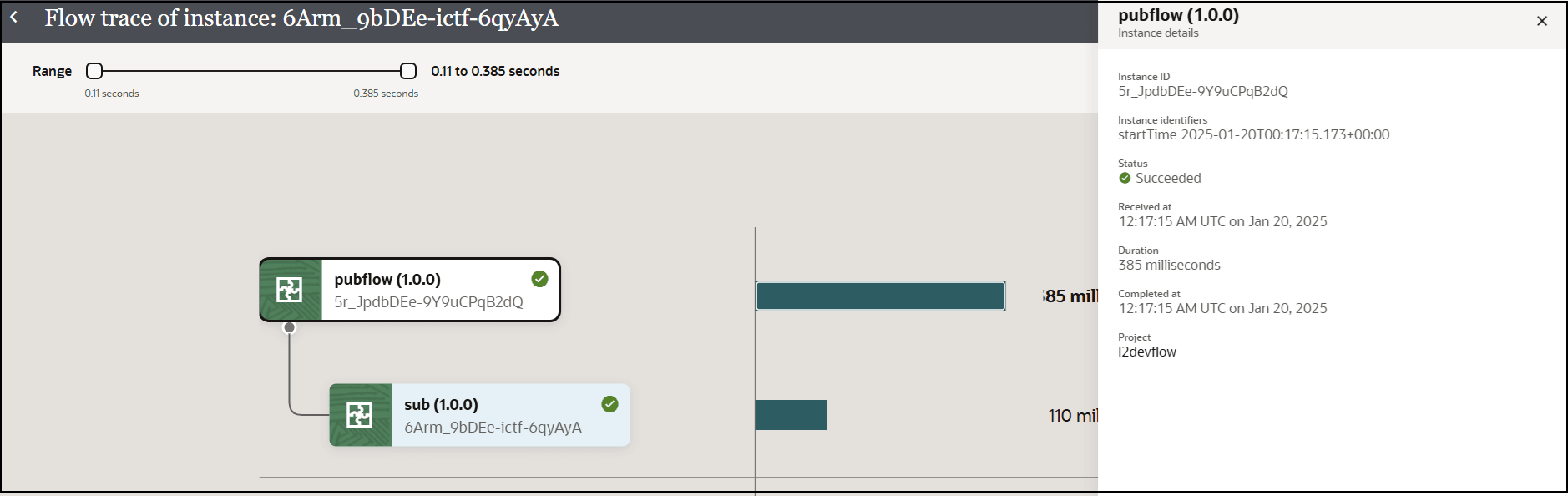

、「インスタンス階層の表示」の順にクリックします。この例では、親統合(pubflow)が子統合(sub)を起動しました。 両方の統合インスタンスが正常に完了しました。 両方の統合のインスタンスIDがインスタンス・アイコンに表示されます。 グラフには、各統合インスタンスの完了にかかった時間が表示されます。 右側のパネルには、親統合のインスタンスID、インスタンス・ステータス、統合フローの全体的な期間およびその他の詳細が表示されます。 上部のスライダは、親および子統合インスタンスの完了に必要な全体的な時間を示しています。 スライダを移動すると、統合フロー全体の様々な瞬間を表示できます。
- いずれかの統合インスタンスにマウス・ポインタを重ねてアクション をクリックすると、各統合インスタンスに関する追加情報にアクセスできます:
- アクティビティ・ストリームの表示
- 処理時間統計の表示
- 「インスタンス詳細の表示」 (「インスタンス階層の表示」を最初に選択したときに親統合に対してデフォルトで表示されます)
- インスタンスIDのコピー
