アーキテクチャ
スケジューラのアーキテクチャでは、JMSキューおよびトピックを使用して、非常にスケーラブルでパフォーマンスが高い、強力なレポート・スケジューリング配信システムを提供します。

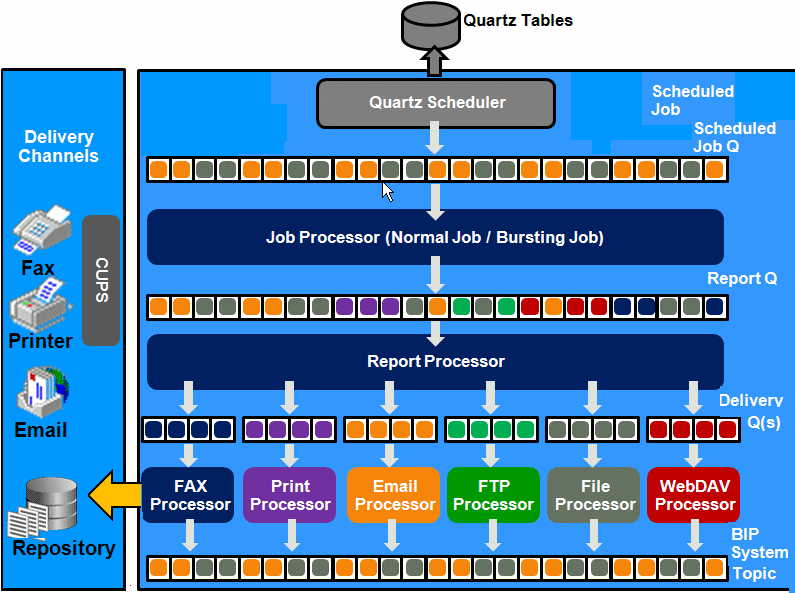

次の図は、スケジューラ・アーキテクチャを示しています。
ジョブの発行時にスケジューラによって実行されるタスクは、次のとおりです。
-
ジョブの発行
-
クォーツ・テーブルにジョブ情報とトリガーを格納します
-
-
ジョブ・プロセッサ
-
クォーツ・トリガーが発動したときに、スケジューラ・ジョブ・キューにジョブ情報を配置します
-
-
バースティング・エンジン/バッチ・ジョブ・プロセス
-
バースティング・エンジン・リスナー
-
キューからスケジュールされたジョブ情報を取得します
-
データソースからデータを抽出します
-
バースティング分割の定義に従ってデータを分割します
-
一時フォルダにデータを一時的に格納します
-
レポート・キューにレポート・メタデータを配置します
-
-
-
FOレポート・プロセッサ
-
レポートQをリスニングします
-
メタデータに基づいてレポートを生成します
-
共有された一時ディレクトリにレポートを格納します
-
配信キューにレポート配信情報を配置します
-
-
配信プロセッサ
-
配信キューをリスニングします
-
配信APIを呼び出して異なるチャネルに配信します
-
-
Publisherシステム・トピック
Publisherシステム・トピックでは、スケジューリング・エンジンのランタイム・ステータスおよびヘルスを公開します。このトピックは、すべてのインスタンスのステータス、JMSキュー内のメッセージのスレッド・ステータス、すべてのスケジューラ構成(データベース構成、JMSキューのJNDI構成など)のステータスを公開します。
