Oracle Cloudでのアーキテクチャ

Oracle Cloud InfrastructureでのOracle Analytics Serverデプロイメントに関連するコンポーネントおよび用語について学習します。

単純なOracle Analytics Serverトポロジ

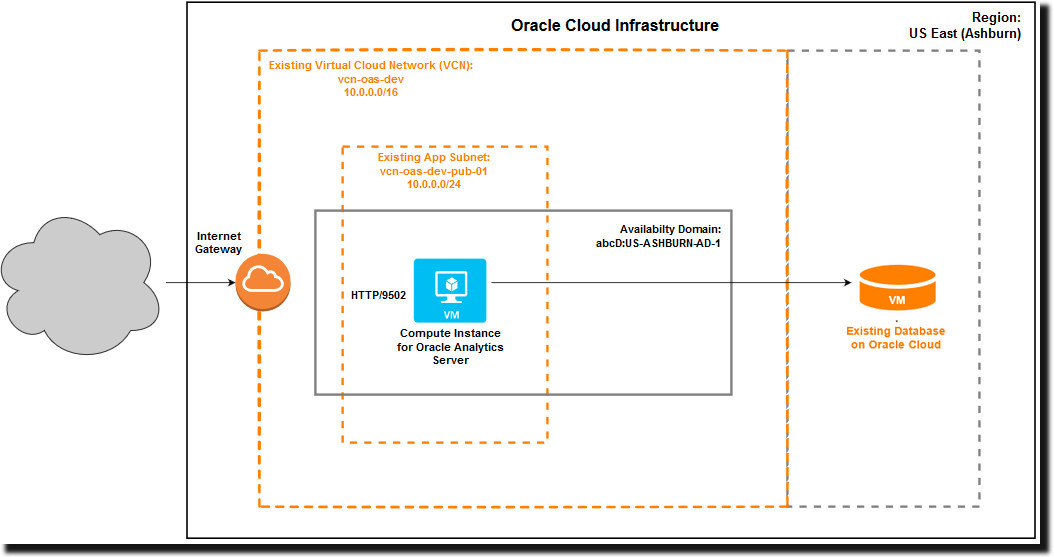

このトポロジは、Oracle Cloud Marketplaceを使用したOracle Cloud Infrastructureでの単純なOracle Analytics Serverデプロイメントを表します。

Oracle Cloud Marketplaceでは、ここに示すようなトポロジに、カスタムOracle Analytics Serverイメージを持つコンピュート・インスタンスをインストールできます。トポロジ図では、前提条件であるいくつかのOracle Cloud Infrastructureコンポーネント(仮想クラウド・ネットワーク、サブネット、クラウド・データベース)がオレンジ色で示されています。

oas_oc_top.jpgの説明が続きます
図oas_oc_top.jpgの説明

主要コンポーネントと用語

  • コンピュート・インスタンス: クラウドで実行されているコンピュート・ホスト。ホストされた物理ハードウェアを使用して、高度なセキュリティおよびパフォーマンスを確保できます。コンピュート・シェイプは、コンピュート・インスタンスに割り当てるリソースです。
  • 仮想クラウド・ネットワークおよびサブネット: Oracle Cloud Infrastructureの仮想クラウド・ネットワーク(VCN)は、選択した単一の連続的なClassless Inter-Domain Routing (CIDR)ブロックを対象としています。サブネットはVCNの下位区分であり、VCN内の他のサブネットと重複しない連続したIPアドレスの範囲で構成されます。VCNには、1つ以上のサブネット、ルート表、セキュリティ・リスト、ゲートウェイおよび動的ホスト構成プロトコル(DHCP)オプションが含まれます。Oracle Cloudを初めて使用する場合は、Oracle Cloud Infrastructureドキュメントのネットワーキングに関する項を参照してください。

    Oracle Analytics Serverコンピュート・インスタンスのVCNおよびサブネットを設定する必要があります。Oracle Analytics Serverデプロイメント・スクリプトは、選択したVCNおよびサブネットにコンピュート・インスタンスを割り当てます。

    サブネットは、パブリックまたはプライベートにできます。プライベート・サブネットに割り当てるコンピュート・インスタンスには、Oracle Cloudの外部から直接アクセスできません。プライベート・サブネットのコンピュート・インスタンスを管理するには、個別のパブリック・サブネットと要塞コンピュート・インスタンスを作成する必要があります。

  • ロード・バランサ: (オプション)セキュリティの追加レイヤーを提供し、Oracle Analytics Server計算ノードをプライベート・サブネットで分離できるようにします。
  • NATゲートウェイ、サブネットおよびパーティション: (オプション) NATゲートウェイを設定した場合、パブリックおよびプライベート・サブネットを使用するときは、パーティションが機能するように、ロード・バランサのセキュリティ・ルールでNATゲートウェイをイングレス・ルールに追加する必要があります。
  • 要塞コンピュート・インスタンス: (オプション)プライベート・サブネット上のOracle Analytics Serverドメインへの管理アクセスを提供します。
  • Oracle Cloud Database: Oracle Analytics Serverは、様々な製品スキーマを作成および格納できるOracle Cloud仮想マシンDBシステム上のプラガブル・データベース(PDB)にアクセスする必要があります。
    • Oracle Analytics Server 2025の場合、データベースは次である必要があります:
      • Oracle Database Standard Edition (バージョン19以上または23ai)
      • Oracle Autonomous Transaction Processing (ATP) (バージョン19以上)
    • Oracle Analytics Server 2024の場合、データベースは次である必要があります:
      • Oracle Database Standard Edition (バージョン12.1、12.2、18以上または19以上)
      • Oracle Autonomous Transaction Processing (ATP) (バージョン19以上)
  • マーケットプレイス: Oracle Cloud Marketplaceは、Oracle Cloud Infrastructureコンソールから利用可能なオンライン・ストアです。Oracle Cloud Marketplaceを使用して、Oracle Analytics Serverソフトウェアを実行するコンピュート・インスタンスをインストールできます。マーケットプレイスでOracle Analytics Serverを選択すると、いくつかの基本情報の入力を求めるプロンプトが表示され、Oracle Cloud InfrastructureでOracle Analytics Serverリソースを作成するようにリソース・マネージャに移動します。Oracle Cloud Infrastructureドキュメントのマーケットプレイスの概要に関する項を参照してください。
  • リソース・マネージャ: リソース・マネージャを使用して、Oracle Analytics ServerリソースをOracle Cloud Infrastructureにデプロイします。Oracle Cloud Infrastructureドキュメントのリソース・マネージャの概要に関する項を参照してください。
  • スタック: スタックとは、リソース・マネージャによって作成およびデプロイされた関連するクラウド・リソースのコレクションです。
