Použití barvy a velikosti v Ganttově diagramu
Do Ganttova diagramu můžete přidat kontext přidáním sloupců do polí Barva a Velikost v panelu Gramatika. Tím se změní barva a velikost pruhů v grafu a k vizualizaci se přidá legenda s vysvětlením významu.

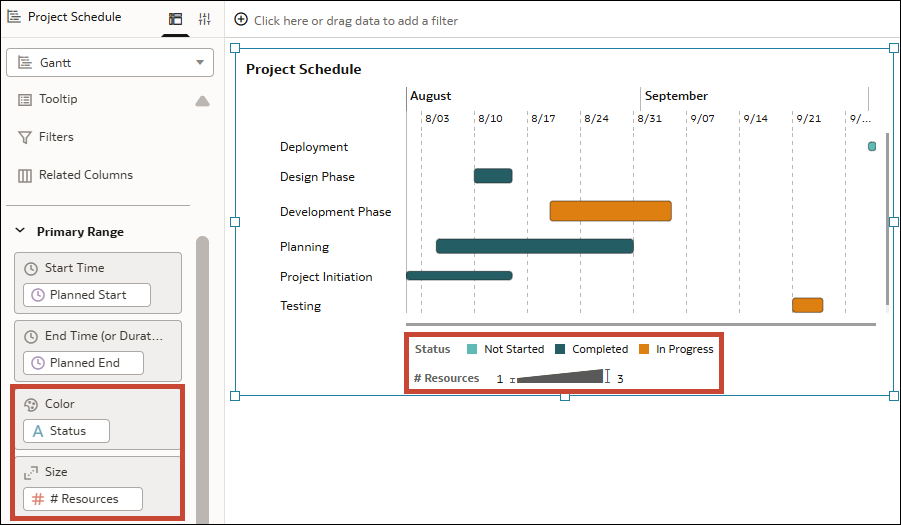

Například můžete použít barvu pruhů k označení stavu úloh pomocí atributu jako Stav. A velikost pruhů můžete použít k označení počtu zdrojů spotřebovaných událostmi pomocí ukazatele, jako jsou Zdroje.
.png''
Do pole Barva a Velikost můžete přidat sloupce pro primární i sekundární rozsah. Do pole Barva můžete přidat více sloupců, ale pouze jeden do pole Velikost.
- Na domovské stránce umístěte ukazatel myši na sešit, klikněte na ikonu Akce a poté vyberte položku Otevřít.
- Kliknutím na vizualizaci Ganttova diagramu ji vyberete.
- V podokně Data přetáhněte příslušný sloupec atributu nebo ukazatele do pole Barva v podokně Gramatika.
- V podokně Data přetáhněte příslušný sloupec ukazatele do pole Velikost v podokně Gramatika.
- Klikněte na tlačítko Uložit.
