Diagrammansicht: Abschluss nach Region

Dieses Beispieldiagramm zeigt den Aufgabenabschluss basierend auf der Region an. In diesem Beispiel wurde das benutzerdefinierte Attribut für Organisationseinheiten zuvor hinzugefügt und mit Werten für abgeschlossene Aufgaben nach Region definiert.

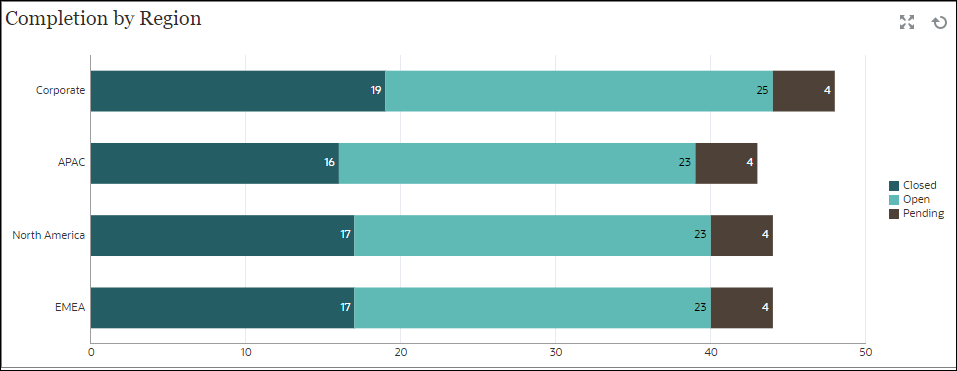

Abgeschlossene Aufgabe nach Region

Im Dashboard, Ansicht unten links:

  1. Klicken Sie auf das Symbol Objekttyp, und wählen Sie Aufgaben aus.
  2. Klicken Sie auf das Symbol Ansichtsauswahl, und wählen Sie Diagrammansicht aus.
  3. Klicken Sie auf das Symbol Einstellungen, und geben Sie Folgendes an:
    • In der Registerkarte Eigenschaften:

      • Titel: Abschluss nach Region

      • Typ: Säulen
      • Hintergrund: Keine Füllung
      • Labelposition: Innerhalb von Rand
      • Ausrichtung: Horizontal
      • Rasterlinien: Kontrollkästchen aktivieren
      • Periode: Auswahl
    • In der Registerkarte Layout:
      • X-Achse:
        • Typ: Attribut

        • Attribut 1: Organisationseinheit

          (Dieses benutzerdefinierte Attribut muss zuvor hinzugefügt worden sein, damit es in der Liste angezeigt wird.)
        • Sortieren: "Organisationseinheit" im ersten Dropdown-Menü und "Absteigend" im zweiten Dropdown-Menü
      • Legende (Reihe):
        • Wert: Aufgabe
        • Aggregation: Anzahl
        • Kategorien: Status
    • In der Registerkarte Achse:

      • Y-Achse: Kontrollkästchen aktivieren

      • Minimum: Automatisch
      • Maximum: Automatisch

      • Haupteinheit: Automatisch

      • Nebeneinheit: Automatisch
    • In der Registerkarte Legende:
      • Legendenposition: Rechts
      • Palette: Redwood
      • Wählen Sie die Standardlabels für jede Reihe aus: Abgeschlossen, Fehler, Offen und Anstehend.
      • Wählen Sie die Standardfarben für jede Reihe aus.

  4. Klicken Sie auf OK.
