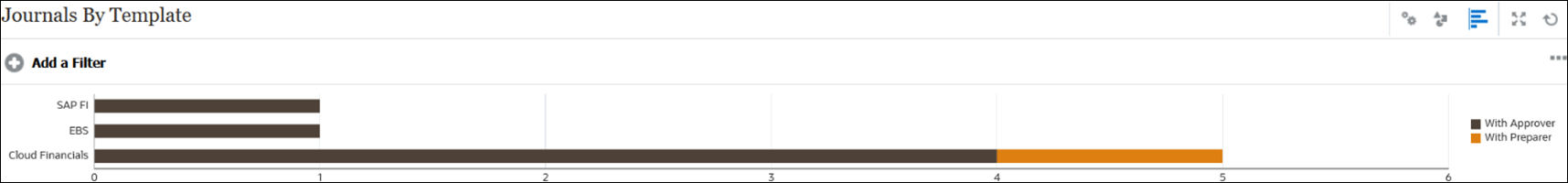

Diagrammansicht: Journale nach Vorlage

Dieses Beispiel zeigt, wie Sie auf Basis einer Vorlage eine Diagrammsicht erstellen können, welche die Anzahl der Journale enthält. Außerdem enthält sie die Anzahl der Journale mit dem Genehmiger und dem Ersteller.

Journale nach Vorlage

Im Dashboard, Ansicht oben links:

  1. Klicken Sie auf das Symbol Objekttyp, und wählen Sie Enterprise-Journale aus.
  2. Klicken Sie auf das Symbol Ansichtsauswahl, und wählen Sie Diagrammansicht aus.
  3. Klicken Sie auf das Symbol Einstellungen, und geben Sie Folgendes an:
    • In der Registerkarte Eigenschaften:

      • Titel: Journale nach Vorlage

      • Typ: Säulen

      • Hintergrund: Keine Füllung

      • Labelposition: Kein Label

      • Ausrichtung: Horizontal
      • Rasterlinien: Kontrollkästchen aktivieren
      • Periode: Auswahl
    • In der Registerkarte Layout:
      • X-Achse:
        • Typ: Attribut
        • Attribut 1: Vorlage
        • Sortieren: "Vorlage" aus dem ersten Dropdown-Menü und "Absteigend" aus dem zweiten Dropdown-Menü
      • Legende (Reihe):

        • Wert: Journal

        • Aggregation: Anzahl
        • Kategorien: Status (Detailliert)
    • In der Registerkarte Achse:
      • Wählen Sie Y-Achse.
      • Minimum: Automatisch
      • Maximum: Automatisch

      • Haupteinheit: Automatisch

      • Nebeneinheit: Automatisch

    • In der Registerkarte Legende:
      • Legendenposition: Rechts
      • Palette: Redwood
      • Wählen Sie die Standardlabels für jede Reihe.
      • Wählen Sie die Standardfarben für jede Reihe aus.
  4. Klicken Sie auf OK.
