Uso del color y el tamaño en un gráfico de Gantt

Agregue contexto al gráfico de Gantt agregando columnas a Color y Tamaño en el panel Gramática. Esto cambia el color y el tamaño de las barras del gráfico y agrega una leyenda a la visualización para indicar el significado.

Por ejemplo, puede utilizar el color de las barras para indicar el estado de las tareas mediante un atributo como Estado. Además, puede utilizar el tamaño de las barras para indicar el número de recursos consumidos por los eventos mediante una medida como Recursos.

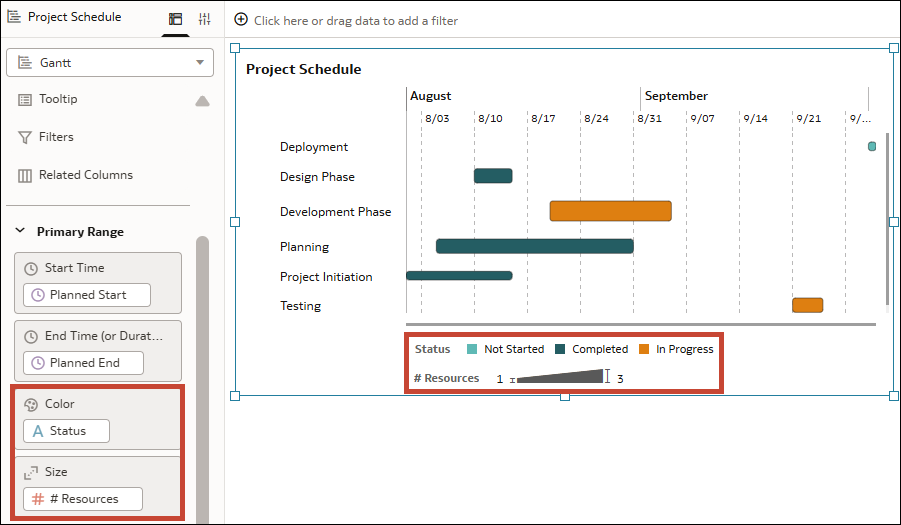

A continuación se muestra la descripción de GUID-A405BF15-19F5-43FD-946A-E80F6ECBED84-default.png
.png

Puede agregar columnas a Color y Tamaño tanto para el Rango principal como para el Rango secundario. Puede agregar varias columnas a Color, pero solo una a Tamaño.

  1. En la página de inicio, pase el cursor por encima de un libro de trabajo, haga clic en Acciones y, a continuación, seleccione Abrir.
  2. Haga clic en la visualización de Gantt para seleccionarla.
  3. En el panel Datos, arrastre una columna de atributo o medida adecuada hasta Color en el panel Gramática.
  4. En el panel Datos, arrastre una columna de medida adecuada hasta Tamaño en el panel Gramática.
  5. Haga clic en Guardar.
