Espaciado y alineación

A continuación se muestran algunas prácticas que se recomienda seguir para el espaciado y la alineación de los gráficos y las cuadrículas en los paneles:

• Asegúrese de que las cuadrículas ocupen toda el área designada.

• Los colores de fondo de la cuadrícula deben indicar celdas activas y de solo lectura si procede.

• Coloque leyendas en una ubicación que permita que los gráficos estén alineados. Por ejemplo, en el siguiente panel, ambas leyendas se colocan debajo de los gráficos de manera que la línea del eje x del gráfico inferior se alinee con la línea del eje x del gráfico situado encima de ella. Si una de las leyendas se ha colocado a la derecha del gráfico, las líneas del eje x no deberían alinearse.

• Para reducir el desorden, podría combinar los gráficos que tengan información similar (como Flujo de efectivo operativo y Flujo de efectivo no operativo) en un gráfico.

• Otra forma de reducir el desorden es ocultar los PDV locales y globales.

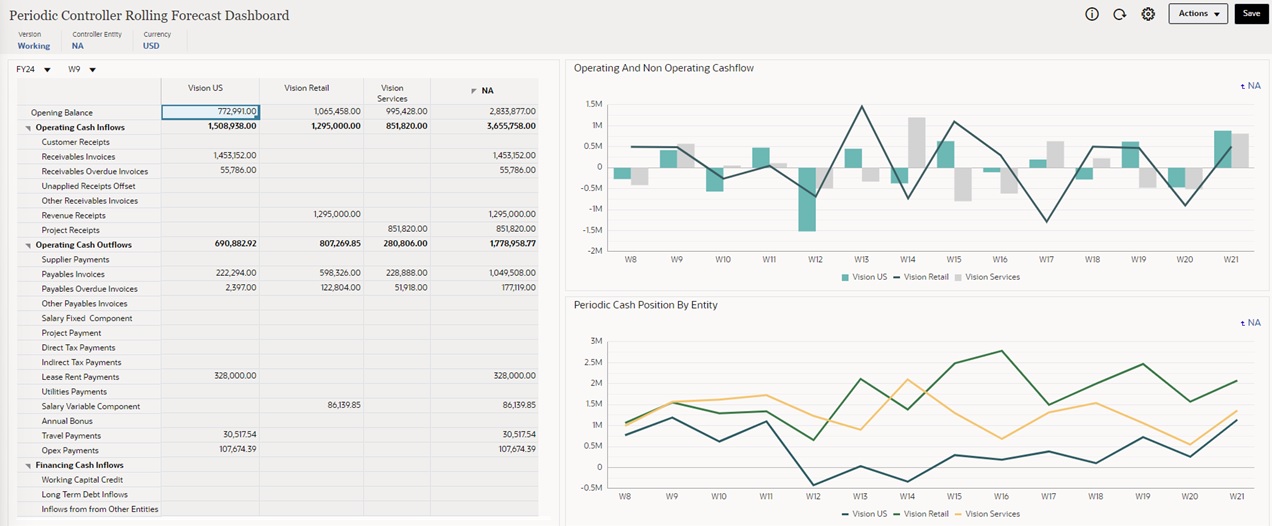

Figure 13-9 Panel de ejemplo: Previsión continua de controlador periódica
