En este ejemplo se crea un gráfico que resumen el estado de finalización de todas las tareas por período. Esto puede ayudar a identificar si hay determinadas tareas que no se han completado de un período a otro.

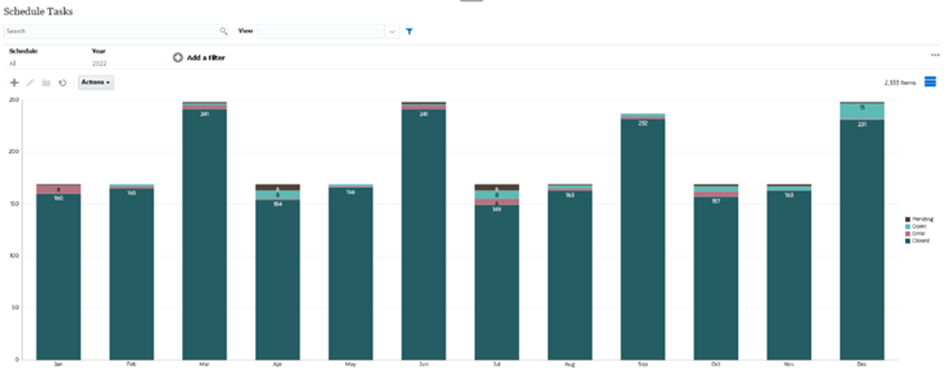

El gráfico generado se muestra a continuación. Haga clic en cualquier área dentro del gráfico para aumentar el detalle y ver los registros individuales de los que se compone el área agregada.
Para crear este gráfico:
- En la página de inicio, haga clic en Tareas. Haga clic en Tareas de programación para mostrar la lista de tareas.
-
En Selector de vistas, situado en la parte superior derecha de la página, seleccione Vista de gráfico.
Aparecerá la vista Gráfico, que muestra un gráfico predeterminado.
- Haga clic en Editar, en la parte superior derecha, para mostrar el cuadro de diálogo Editar gráfico.
- En el separador Propiedades, especifique los siguiente.
- En Tipo, seleccione Columna.
- Anule la selección de Líneas de cuadrícula.
- En Período, seleccione Selección.

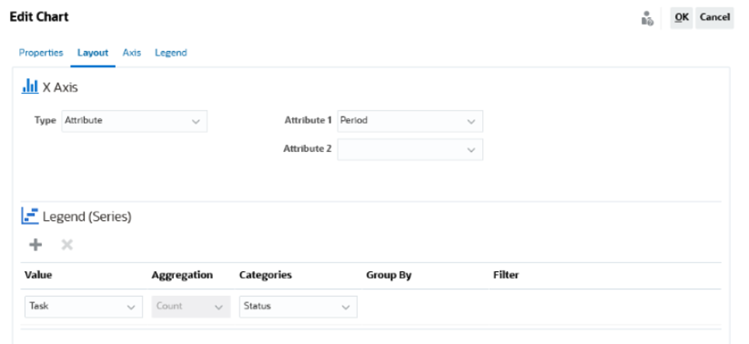

- En el separador Diseño, especifique lo siguiente:
- En la sección Eje X:
- En Tipo, seleccione Atributo.
- En Atributo1, seleccione Período.
- En la sección Leyenda (serie):
- En Valor, seleccione Tarea.
- En Categorías, seleccione Estado.
- En el separador Eje, deje el valor predeterminado como está.
- En el separador Leyenda, especifique lo siguiente:
- En Posición de la leyenda, seleccione Derecha.
- En Paleta, seleccione Redwood.
- Haga clic en Aceptar.
