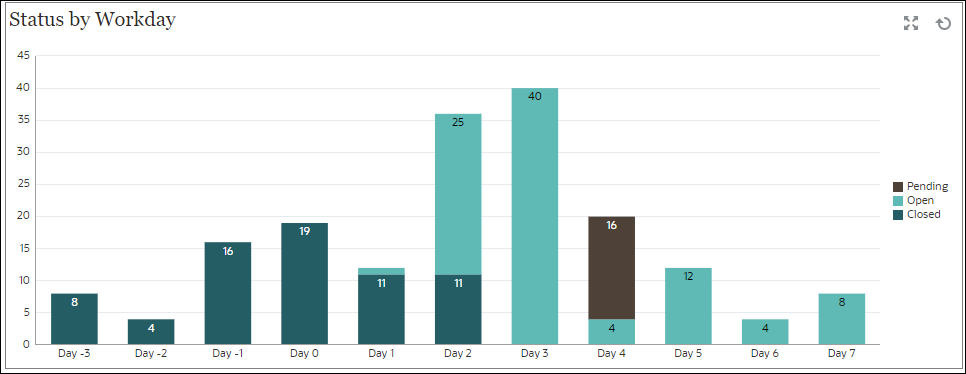

Vue de graphique : Status by Workday

Cet exemple de graphique montre l'avancement des tâches en fonction de l'attribut personnalisé Jour ouvré.

Dans cet exemple, l'attribut personnalisé a été ajouté précédemment et a été défini avec les valeurs pour les jours -15 à 35. Un jour ouvré a été affecté à l'ensemble des tâches en fonction de la date de réalisation prévue.

Dans le tableau de bord, vue en bas à gauche :

1. Cliquez sur l'icône Type d'objet et sélectionnez Tâches.
2. Cliquez sur l'icône du sélecteur de vue et sélectionnez Vue graphique.
3. Cliquez sur l'icône Paramètres et indiquez les éléments suivants :
   • Dans l'onglet Propriétés :

     • Titre : Status by Workday

     • Type : Colonne
     • Arrière-plan : Pas de remplissage
     • Position du libellé : Bord interne
     • Orientation : Verticale
     • Quadrillage : cochez cette case.
     • Période : Sélection
   • Dans l'onglet Disposition :
     • Axe X :
       • Type : Attribut
       • Attribut 1 : Jour ouvré (cet attribut personnalisé doit avoir été ajouté précédemment pour apparaître dans la liste)
       • Trier : Jour ouvré dans le premier menu déroulant et Croissant dans le second
     • Légende (série) : dans la première ligne, ajoutez les éléments suivants :
       • Valeur : Tâche
       • Agrégation : Nombre
       • Catégories : Statut

     • Axe Y : cochez cette case.

     • Minimum : Automatique
     • Maximum : Automatique

     • Unité majeure : Automatique

     • Unité mineure : Automatique
   • Dans l'onglet Légende :
     • Position de la légende : Droite
     • Palette : Redwood
     • Sélectionnez les libellés par défaut de chaque série : Fermé, Erreur, Ouvert et En attente.
     • Sélectionnez les couleurs par défaut de chaque série.
4. Cliquez sur OK.
