Vue de graphique : Task Completion - Plan vs Actual

Cet exemple montre l'avancement des tâches au fil du temps. Vous pouvez ainsi voir si vos tâches sont en avance ou en retard par rapport à l'échéancier.

Le graphique comprend toutes les dates de fin de tâche qui interviennent un jour donné ou avant ce jour. Il affiche également le statut d'achèvement de ces tâches.

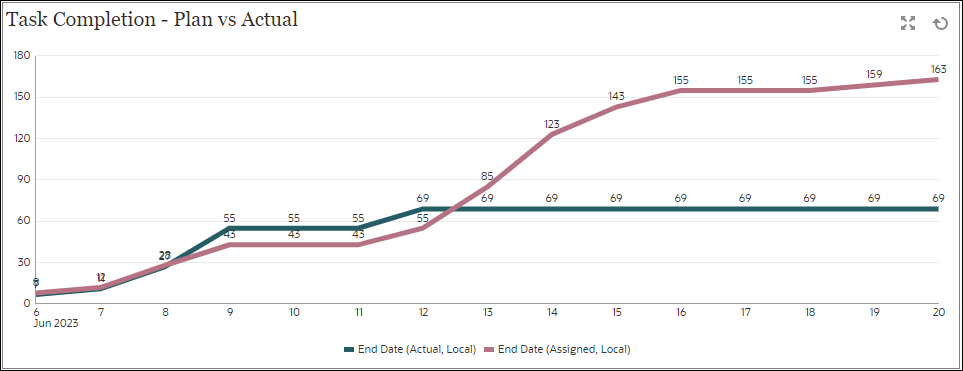

Vue de graphique : Task Completion - Plan vs Actual

Dans le tableau de bord, vue en haut à gauche :

Cliquez sur l'icône Type d'objet et sélectionnez Tâches.
Cliquez sur l'icône du sélecteur de vue et sélectionnez Vue graphique.
Cliquez sur l'icône Paramètres et indiquez les éléments suivants :
- Dans l'onglet Propriétés :
  - Titre : Task Completion - Plan vs Actual
  - Type : Linéaire
  - Arrière-plan : Pas de remplissage
  - Position du libellé : Au-dessus du point
  - Epaisseur de ligne : 5
  - Quadrillage : cochez cette case.
  - Période : Sélection
- Dans l'onglet Disposition :
  - Axe X :
    - Type : Date
    - Trier : Axe X dans le premier menu déroulant et Décroissant dans le second
  - Légende (série) :
    - Dans la première ligne, ajoutez les éléments suivants :
      - Valeur : Tâche
      - Agrégation : Nombre
      - Catégories : Aucun
      - Grouper par : Date de fin (réelle, locale)
      - Agrégation de dates : Le ou avant le
    - Cliquez sur Nouveau et ajoutez une autre ligne. Indiquez les informations suivantes :
      - Valeur : Tâche
      - Agrégation : Nombre
      - Catégories : Aucun
      - Grouper par : Date de fin (affectée, locale)
      - Agrégation de dates : Le ou avant le
- Dans l'onglet Axe :
  - Sélectionnez Axe X.
  - Intervalle : Quotidien
  - Minimum : Automatique
  - Maximum : Automatique
- Dans l'onglet Légende :
  - Position de la légende : Bas
  - Palette : Redwood
  - Sélectionnez les libellés par défaut de chaque série : Date de fin (réelle, locale) et Date de fin (affectée, locale).
  - Sélectionnez les couleurs par défaut de chaque série.
Cliquez sur OK.
