Mérőműszer-diagram tulajdonságainak konfigurálása
A mérőábrázolásokat a tulajdonságok módosításával szabhatja személyre.

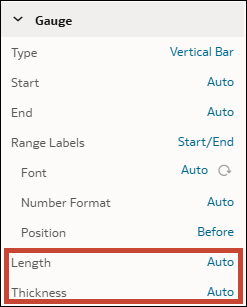

Vízszintes sáv vagy Függőleges sáv mérő használatakor megadhatja a mérő hosszát és vastagságát, valamint a tartományfeliratok helyzetét. Vízszintes sávoknál az értékek helyét is megadhatja. Ezt a Tulajdonságok panel Általános lapján teheti meg.
- A kezdőlapon vigye az egérmutatót egy munkafüzet fölé, kattintson a Műveletek elemre, majd válassza ki a Megnyitás lehetőséget.
- Kattintással válasszon ki egy mérőábrázolást.

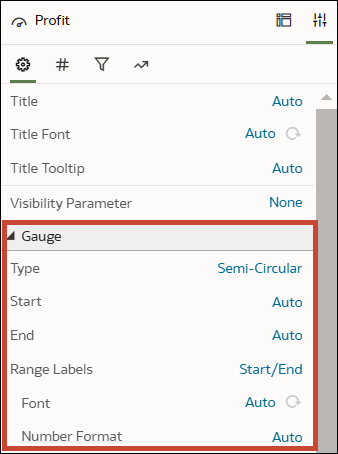

- Kattintson a Tulajdonságok elemre. Bontsa ki a Mérő szakaszt.
- A Típus sorban tartsa meg az alapértelmezett félkör alakú mérő típusát, vagy kattintson a Félkör alakú elemre, és válasszon másik beállítást a mérő alakjának módosításához:
- Körkörös
- Vízszintes sáv
- Nagyítson rá a Termék dimenzióra: kattintson duplán a Termék elemet tartalmazó cellára.
- A Start sorban kattintson az Automatikus gombra, válassza az Egyéni elemet, és adjon meg egy értéket.
- A Befejezés sorban kattintson az Automatikus gombra, válassza az Egyéni elemet, és adjon meg egy értéket.
- A Tartománycímkék sorban kattintson a Nincs elemre, és válassza a következőket:
- Kezdő/Záró: a Kezdő és a Záró tulajdonságban megadott kezdő és záró értékek megjelenítése.
- Mind: a tartományértékek azonos időközönként történő megjelenítése a mérő szerint, beleértve a kezdő és záró értékeket is.

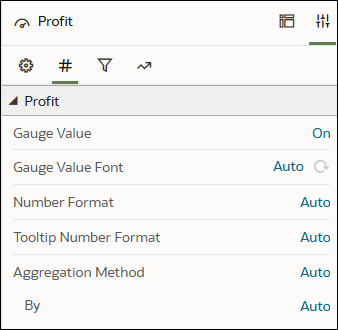

- Kattintson az értékek lapra, és bontsa ki a konfigurálni kívánt adatelemet.
- Kattintson a Mentés elemre.
