Configurar as Propriedades de um Diagrama de Gantt

Customize uma visualização de Gantt atualizando as propriedades.

Pode modificar o nível de granularidade utilizado para as duas escalas temporais no eixo horizontal. Também pode configurar a posição do eixo horizontal, as linhas da grelha para a visualização e acrescentar etiquetas de dados às barras.

  1. Na sua página principal, coloque o cursor sobre um livro, clique em Ações e, em seguida, selecione Abrir.
  2. Clique na visualização de Gantt para a selecionar.
  3. No painel Gramática, clique em Propriedades e, em seguida, clique em Eixo.

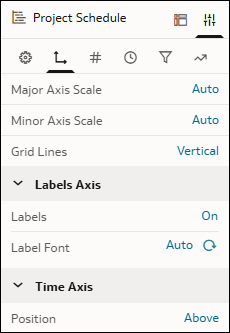

    Segue-se a descrição de GUID-4D066C5A-4AB2-419F-81FF-26B9CC44F238-default.png
    .png

  4. Nas linhas Escala do Eixo Principal e Escala do Eixo Secundário, clique em Automático e escolha uma unidade de tempo adequada.
  5. Na linha Linhas da Grelha, clique em Vertical e escolha uma configuração.
  6. Na linha Posição sob Eixo Temporal, clique em Acima para alterar o valor para Abaixo e desloque o eixo para a parte superior da visualização.
  7. Clique em Valores.
  8. Na linha Etiquetas de Dados, clique em Nenhum e selecione a coluna que pretende utilizar para acrescentar etiquetas às barras.

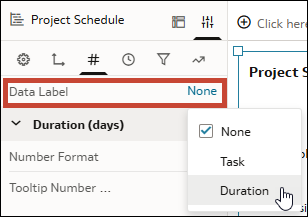

    Segue-se a descrição de GUID-8D06A1C3-B7A7-4F3E-9A1E-BD9DC4124B8D-default.png
    .png

  9. Na linha Posição da Etiqueta de Dados, clique em Nenhum e selecione onde pretende que a etiqueta apareça em relação às barras.

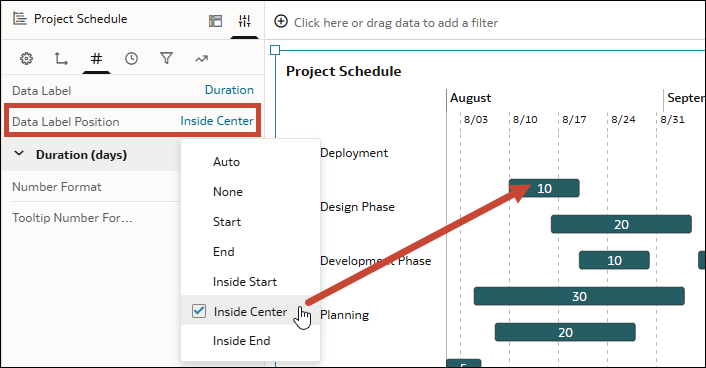

    Segue-se a descrição de GUID-C01A1A28-5DCA-4A81-96D0-7C1688530930-default.png
    .png

  10. Clique em Gravar.
